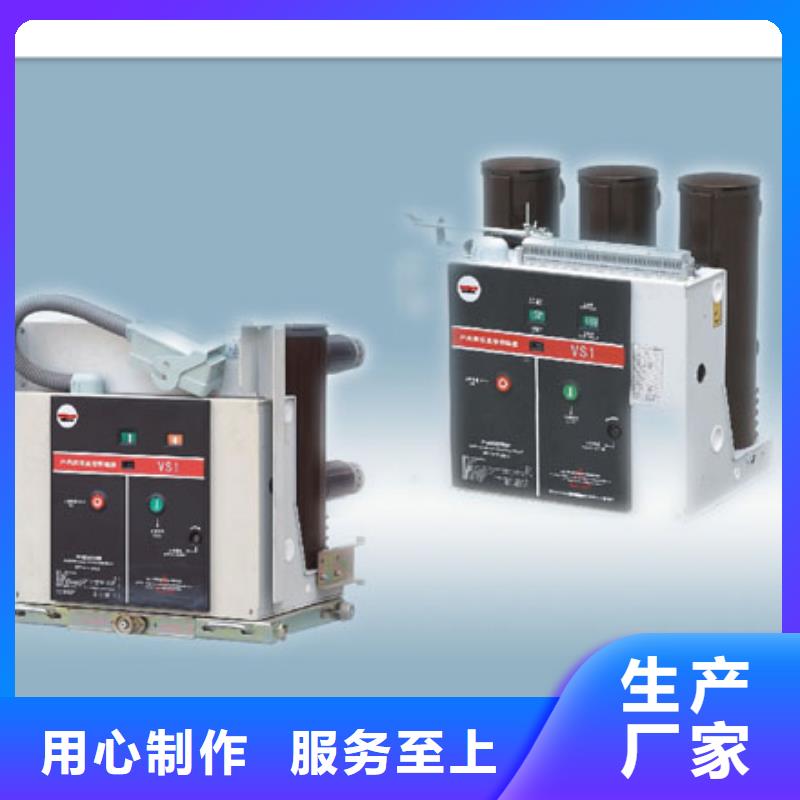

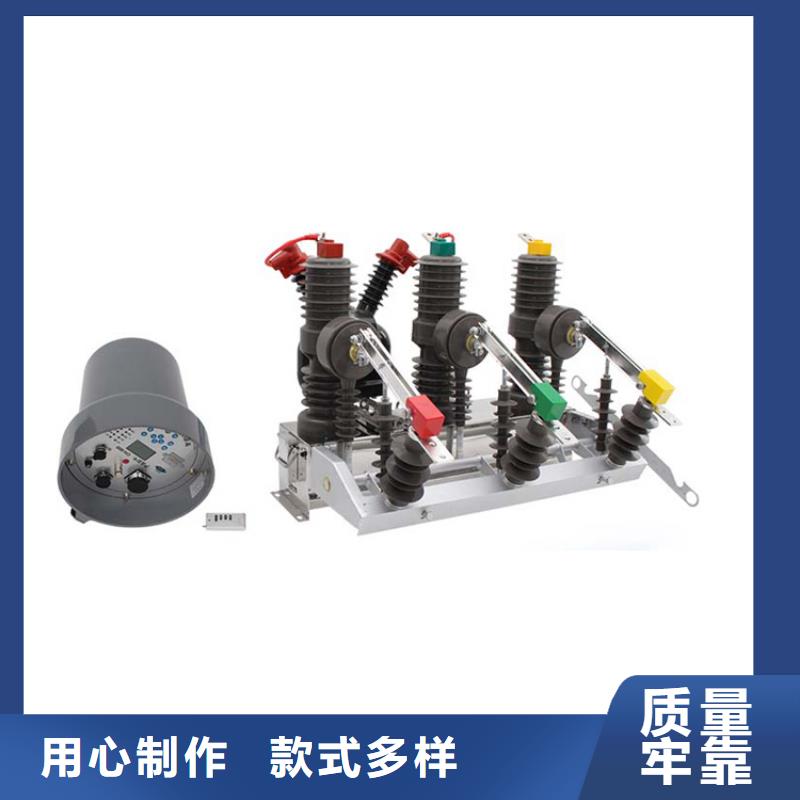

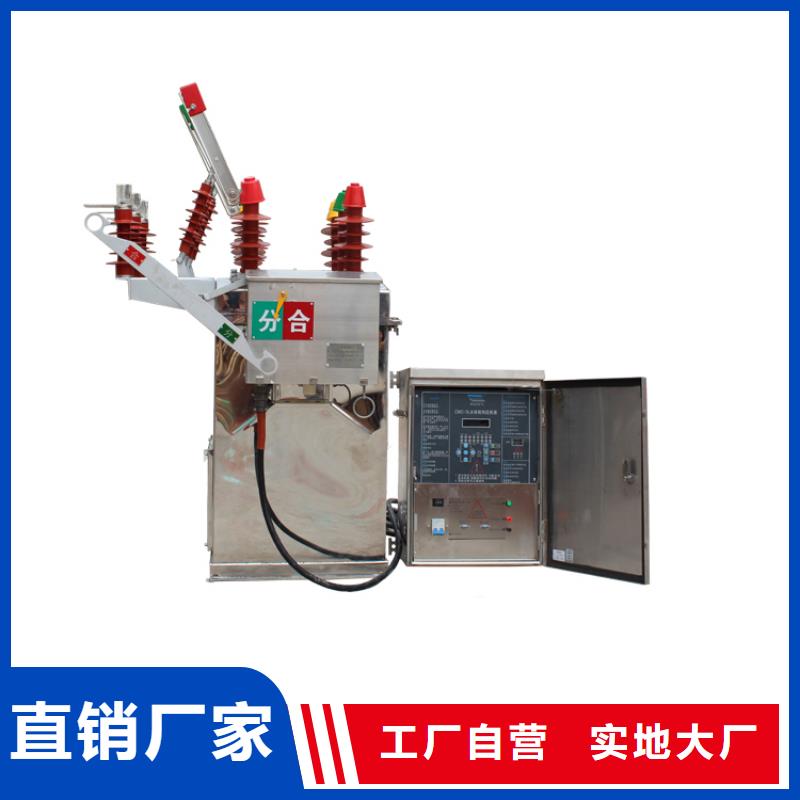

真空斷路器的瞬態過電壓已有大量文獻對此進行分析與研究，不過大部分是針對電弧爐等生產設備進行的。由于光伏發電系統內通常利用LC濾波模塊對輸出電壓進行整流，而此模塊也多用于抑制電路內的瞬態響應，因此LC濾波模塊對于控制真空斷路器的瞬態過電壓是否有著積極影響對于研究光伏系統內的斷路器瞬態響應有著重要意義。完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。本文旨在研究真空斷路器的瞬態響應在光伏發電系統中造成的影響，以12kV/1 250A規格的真空斷路器為例進行測試，并重點關注光伏器件中的LC濾波機構在抑制瞬態響應中的作用。1、光伏發電系統結構本文在研究時采用的光伏發電系統等效框圖如圖1所示。其中太陽能電池板用于將太陽輻射的能量轉化為直流電勢，其具體參數及非線性特性等由生產商提供。直流電勢須經由DC/DC升壓模塊以及DC/AC逆變器轉換為合適的交流電力輸送給電氣網絡。圖中的LC濾波器主要作用是用于限制逆變器得到的交流電中的諧波失真等非線性干擾。真空斷路器利用真空作為滅弧介質以及滅弧后觸頭間的絕緣介質，得益于其高真空環境，觸頭間的介電常數是標準大氣壓下的十倍以上，因此其電流截斷能力也遠強于普通斷路器。然而正因其較強的電流截斷能力，真空斷路器在操作時易產生較高的過電壓，當電路中存在電機、變壓器、電抗器等高電感元件時，容易在這些元件兩端形成瞬態高壓，損壞電路。真空斷路器在光伏發電系統中的瞬態響應分析圖1光伏發電系統框圖2、瞬態響應測試本文在對真空斷路器的瞬態響應進行測試時，利用了一臺250kVA的配電變壓器對光伏發電系統的逆變器輸出部分進行模擬，該配電變壓器工作在0.1kV，獲得6kV電壓后，經由真空斷路器串聯至20kVA變壓器。真空斷路器采用12kV/1250A規格，簧運動機構。電壓測量部分本文采用Tektronix誖公司生產的高壓探頭配合示波器進行測量。實驗中所用到的電氣元件參數如表1所示：表1測試用電氣元件參數表真空斷路器在光伏發電系統中的瞬態響應分析3、總結通過對實驗數據的對比總結，本文得出如下結論：(1)當電路中未接入LC濾波器時對電路進行斷路測試，斷路器重燃現象頻繁發生。
