廣東公路防裂貼規格

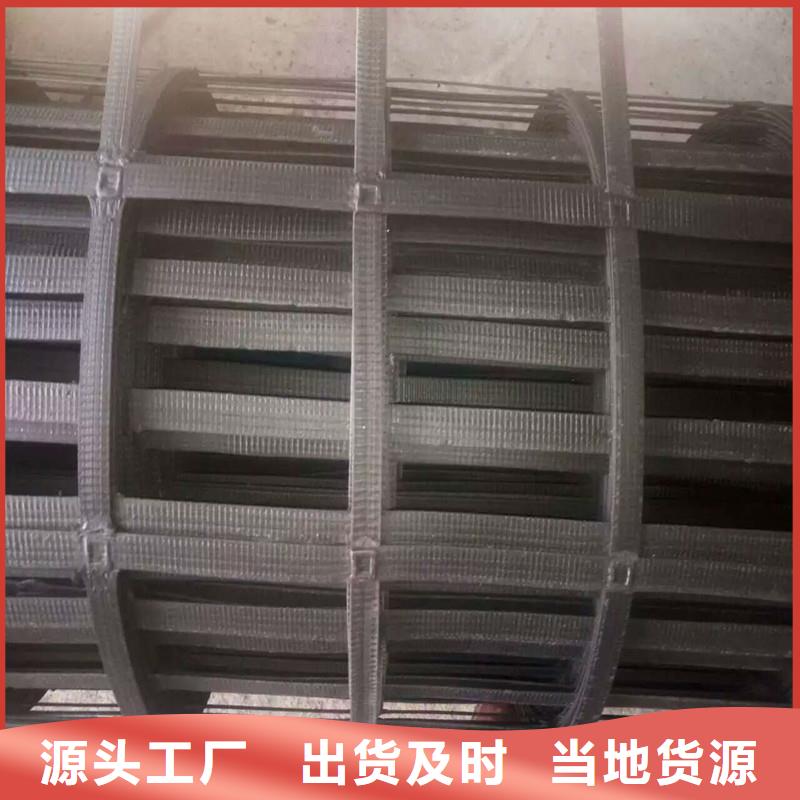

廣東鋼塑土工格柵 廣東鋼塑土工格柵以高強鋼絲（或其他纖維），經特殊處理，與聚乙烯（PE），并添加其他助劑，通過擠出使之成為復合型高強抗拉條帶，且表面有粗糙壓紋，則為高強加筋土工帶。由此單帶，經縱、橫按一定間距編制或夾合排列，采用特殊強化粘接的熔焊技術焊接其交接點而成型，則為加筋廣東土工格柵。 （一）廣東鋼塑廣東土工格柵的工程作用： 1、強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。 2、能有效的提高加筋承載面的嵌鎖、咬合作用、極大程度的增強地基的承載力、有效的約束土體的側向位移，增強地基穩固性能。 3、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。 4、更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。 5、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷 （二）廣東鋼塑廣東土工格柵在工程的適用范圍 公路、鐵路、橋臺、引道、碼頭、水壩、渣場等的軟土地基加固、擋墻和路面抗裂工程等。三、玻璃纖維廣東土工格柵 玻璃纖維廣東土工格柵是以玻璃纖維為材質，采用一定的編織工藝制成的網狀結構材料，為保護玻璃纖維、提高整體使用性能，經過特殊的涂復處理工藝而成的土工復合材料。玻璃纖維的主要成份是：氧化硅、是無機材料，其理化性能極具穩定，并具有強度大、模量高，很高的耐磨性和優異的對寒性，無長期蠕變；熱穩定性好；網狀結構使集料嵌鎖和限制；提高瀝青混合料的承重能力。因表面涂有特殊的改性瀝青使其具有兩重的復合性能，極大地提高了廣東土工格柵的耐磨性及剪切能力。 （一）玻璃纖維廣東土工格柵的工程性能： 1、抗拉強度極高，延伸率很低；抗拉強度能達到100 kN/m，斷裂延伸率為3％左右。 2、沒有長期蠕變性；玻琉纖維格柵不發生蠕變，這保證產品能夠長期使用。 3、高溫穩定性：玻璃纖維格柵熔點在1 000℃以上，在160℃熱鋪瀝青混凝土上不受任何影響。 4、與路面混合料具有很好的相容性：玻璃纖維廣東土工格柵經表面有機涂層處理以后與混凝土混合料有機物具有很好的相容性，特別是瀝青材料，從而改善了玻璃纖維廣東土工格柵不耐磨、不耐折的缺點。 5、化學穩定性：經過特殊處理后，玻璃纖維格柵能防止各類化學侵蝕，抵抗生物侵蝕和氣候變化。 6、嵌鎖和限制作用：瀝青混凝土混合料穿過玻璃纖維土工結構，形成了復合嵌鎖結構。這種限制能夠阻止混凝土混合料的運動，使瀝青混凝土混合料可以得到更好的壓實，獲取更大的承載力，并且能夠提高傳遞荷載能力，減少變形，增強瀝青混凝土路面。將其變為一整體結構，猶如混凝土中加入鋼筋一樣，具有良好的結構強度，在道路罩面中起到骨架作用。

關于玻纖土土工格柵的施工方法，有很多，土工格柵種類繁多，簡單講述一下瀝青路面使用自粘式玻纖土工格柵的使用方法： 土工格柵的鋪設方法 　錨固法?不帶自粘膠的玻璃纖維土工格柵增瀝青混凝土路面和防止路面與路面反射裂縫，可采用錨固法施工，但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘曾油，施工人員戴手套，施工方法如下： a.粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合《公路瀝青路面施工技術規范》JTJ032-94，采用車輛噴灑。 粘層油每平方米用量約0.4kg-0.6kg。 b.鋪設玻璃纖維土工格柵時，應保持鋪設平順，拉緊，橫向搭接長度宜為50-100mm，縱向搭接長度宜為150-200mm，并根據攤鋪方向，將后一端壓在前一端之下。 c.用膠輪壓路機碾壓。 d. 50?0?.3mm的固定鐵皮，要求平整不翹角，周邊宜倒角處理，2英寸鋼釘（水泥釘） e釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射射入。再將格柵縱向拉緊時玻纖橫向均處于挺直張緊狀態。 f.釘子固定時，格柵搭接距離為：縱向接頭搭接距離不小于15cm，橫向搭接距離不小于5cm。縱向搭接應根據瀝青攤鋪方向將前一幅置于后一幅之上。 g.固定時不能將釘子釘玻纖上，也不能用錘子直接敲擊玻纖。固定后如發現釘子斷裂或鐵皮松動，則需予重新固定。 h.為防止施工車輛的輪胎將玻纖格柵和粘油粘起來。和瀝青混凝土攤鋪機機輪打滑的現象，應在粘層油表面撒石屑，石屑用量為3m3/1000m2-5m3/1000m2。 i.大氣溫度低于10攝氏度或路面潮濕時不得施工。 j.瀝青面層施工方法與普通瀝青路面面層施工方法，但應注意施工車輛不得在玻纖格柵表面表面急轉彎，急剎車。 ?(2）自粘式玻璃纖維土工格柵直鋪法 自粘式玻璃纖維土工格柵是我集團的產品，其施工方法便捷，質量穩定。施工方法如下： a.對舊瀝青混凝路面和舊水泥混凝路面，做20mm-30mm厚的調平層，使用真空車或灑水車保證路表面清潔干凈。 b.噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 c.采用我集團提供的攤鋪車，鋪設自粘式玻纖格柵，鋪設應平順，拉緊。 d.橫向搭接長度宜為50mm-100mm縱向搭接長度宜為150mm-200mm搭接重疊方向與瀝青混凝土攤鋪機運行的方向。 e.使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。

廣東土工格柵的鋪設方法（1）錨固法 不帶自粘膠的玻璃纖維土工格柵增強瀝青混凝土路面和防止路面與路面反射裂縫，可采用錨固法施工，但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘曾油，施工人員必須戴手套，施工方法如下： a.粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合《公路瀝青路面施工技術規范》JTJ032-94，采用專用車輛噴灑。粘層油每平方米用量約0.4kg-0.6kg。 b.鋪設玻璃纖維土工格柵時，應保持鋪設平順，拉緊，橫向搭接長度宜為50-100mm，縱向搭接長度 宜為150-200mm，并根據攤鋪方向，將后一端壓在前一端之下。 c.用膠輪壓路機碾壓。 d. 50?0?.3mm的固定鐵皮，要求平整不翹角，周邊宜倒角處理，2英寸鋼釘（優質水泥釘） e 釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射槍射入。再將格柵縱向拉緊時玻纖橫向均處于挺直張緊狀態。 f.釘子固定時，格柵搭接距離為：縱向接頭搭接距離不小于15cm，橫向搭接距離不小于5cm。縱向搭接應根據瀝青攤鋪方向將前一幅置于后一幅之上。 g.固定時不能將釘子釘玻纖上，也不能用錘子直接敲擊玻纖。固定后如發現釘子斷裂或鐵皮松動，則需予重新固定。 h.為防止施工車輛的輪胎將玻纖格柵和粘油粘起來。和瀝青混凝土攤鋪機機輪打滑的現象，應在粘層油表面撒石屑，石屑用量為3m3/1000m2-5m3/1000m2。 i.大氣溫度低于10攝氏度或路面潮濕時不得施工。 j.瀝青面層施工方法與普通瀝青路面面層施工方法一致，但應注意施工車輛不得在玻纖格柵表面表面急轉彎，急剎車。 (2）自粘式玻璃纖維土工格柵直鋪法 自粘式玻璃纖維土工格柵是我集團的 產品，其施工方法便捷，質量穩定。施工方法如下： a.對舊瀝青混凝路面和舊水泥混凝路面，做20mm-30mm厚的調平層，使用真空車或灑水車保證路表面清潔干凈。 b.噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 c.采用我集團提供的專用攤鋪車，鋪設自粘式玻纖格柵，鋪設應平順，拉緊。 d.橫向搭接長度宜為50mm-100mm縱向搭接長度宜為150mm-200mm搭接重疊方向與瀝青混凝土攤鋪機運行的方向一致。 e.使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。

廣東鋼塑廣東土工格柵在軟土地基的處理質量直接影響到路基的基礎承載力，也是保證道路建成后、運營的關鍵。軟基處理在道路工程中比較常見，軟基處理方法也很多。通過對前人研究成果的學習，本文即是以某市北圍堤公路為例，分析軟土地基處理在公路施工中的應用 一、公路軟基處理方法 （一）淤泥層厚度較小的路段：廣東土工格柵＋山皮石＋廣東土工格柵＋改良土的方法。淤泥上有50~80cm亞粘性土，具有一定的穩定性，且淤泥厚度在1~2米之間，地面積水較易排除，因此采用廣東土工格柵＋山皮土＋改良土的措施。由于地下水位高，該公路沿線的軟土水穩性差，浸水時承載力很低，廣東土工格柵和山皮土配合可以提高路基填料的水穩性，還可減弱地下水的毛細作用對路基產生不良影響。 （二）地處鹽池中，池中淤泥較厚，且水位較高路段：拋石擠淤＋廣東土工格柵＋改良土。淤泥厚在2~3米之間，排水困難也無法清淤采用措施是拋石擠淤＋廣東土工格柵＋改良土同時加寬水面線以下的路堤寬度，這樣處理可以提高路基的整體穩定性并有效控制路基沉降。 二、公路軟基處理施工技術 （一）軟土地基處理前應完成以下工作： 軟基處治施工前，應完成以下工作: 1、收集并熟悉有關施工圖、工程地質報告、土工實驗報告和地下管線、構造物的布設等資料； 2、編制施工組織設計或施工大綱； 3、原材料、半成品、成品的檢驗； 4、施工機械設備的調試； 總之，在施工中應遵循“按圖施工”的原則和“邊觀察、邊分析”的方法，做到經濟、可行、、創新并有利于環保。 （二）公路軟基處理技術 1、淤泥層厚度較小的路段 淤泥層厚度較小的路段 施工主要機具：灰土拌和機、挖掘機、裝載機、振動壓路機、雙鋼振動壓路機、三輪壓路機、平地機、濕地推土機。 施工方法： （1）清表：將原地面整平，蘆根及腐殖土，并棄運。 （2）測量放線：進行中線測量，并根據中線、設計圖表、施工工藝測定出路基坡腳及兩側邊溝、路基邊線位置。 （3）鋪筑 層廣東土工格柵：將廣東土工格柵由一側沿挖好的溝壁向另一側橫向鋪設，廣東土工格柵搭接處不小于20cm，且沿搭接處方向采用22號鉛絲綁扎，待鋪筑完后用進行排壓整平。鋪設范圍按設計寬度進行控制。 （4）山皮土填筑：用裝載機、推土機并配以挖掘機進行倒運、鋪筑，鋪筑厚度控制在50cm以內。山皮土填筑過程中嚴格進行高程控制。在山皮土鋪筑完、整平后，采用壓路機按操作規程進行碾壓。碾壓至山皮土上無明顯輪跡，達到設計要求。 （5）鋪筑第二層廣東土工格柵：首先根據放樣位置將廣東土工格柵在預留出上包量的前提下，由一側向另一側橫向鋪設，其搭接及綁扎等同于 層廣東土工格柵的施工方法，然后用壓路機進行碾壓整平。 （6）填筑 層改良土：（a）事先將石灰、土進行化驗分析，并對改良土按配合比進行標準擊實試驗。根據其配合比于取土點進行灰土拌合，拌合現場嚴格控制鋪土、鋪灰厚度及灰土的含水量。施工過程中嚴格控制厚度、寬度、壓實度等技術指標。（b）首層填筑厚度為50cm，施工中嚴格控制鋪筑厚度及寬度，嚴格按設計要求進行找平碾壓，其壓實標準控制在85％以上（首層表面下20cm內檢測壓實度），壓實后及時檢測，達到設計要求后方可進行第二層改良土鋪筑。第二層改良土填筑厚度為30cm，其施工方法及檢驗程序同首層改良土施工，其壓實度標準控制在90％以上；第三層改良土填筑厚度為20cm，其施工方法及檢驗程序同首層改良土施工，其壓實度標準控制在90％以上。 （7）鋪筑第三層廣東土工格柵：除不預留包裹量外，其它等同于第二層廣東土工格柵。 （8）填筑第二層改良土：等同于 層改良土的施工方法，填筑厚度由第三層廣東土工格柵至路面結構層。 2、廣東土工格柵（關鍵工序）： 施工中應注意事項有： （1）鋪設廣東土工格柵時，應注意均勻、平整。在斜坡上施工時，應保持一定松緊度以避免石塊使其變形超出聚合材料的彈性極限。 （2）鋪設廣東土工格柵時，應注意端頭的位置和錨固。 （3）鋪設的關鍵是保證連續性，不使其出現扭曲、折皺、重疊，并要特別注意避免過量拉伸以避免超過其強度和變形的極限產生破壞或撕裂、局部頂破等。 （4）為保證廣東土工格柵的整體性，施工中必須注意廣東土工格柵的連接，常用的有搭接法與縫接法，縫接法又分對面縫與折疊縫兩種接法。 質量標準： （1）基本要求：廣東土工格柵質量符合設計要求，在平整的下承層上全斷面鋪設，廣東土工格柵應拉直平順，緊貼下承層；錨固端施工符合設計要求；接縫搭接粘合強度符合要求；上下層廣東土工格柵的搭接應交替錯開。 （2）實測項目：廣東土工格柵鋪設允許偏差 廣東土工格柵鋪設允許偏差 表1　　3、鹽池，池中淤泥較厚，且水位較高路段： （1）施工機具：挖掘機，裝載機，振動壓路機，三輪壓路機，濕地推土機等。 （3）施工方法：拋石擠淤與路基填筑。 ①池中淤泥較厚，且水位較高，常年積水且排水困難，采用措施是拋填片石，片石不宜小于30cm，拋填時，自中線向兩側展開，橫坡陡于1：10時，自同向低處展開拋填。使淤泥向兩邊擠出，片石拋出水面后應用小石塊填塞墊平，以重型壓路機輾壓，其上鋪反濾層，再進行填土。 ②首先根據設計拋石底腳，用竹竿明確坡角位置，然后由原有路往東用挖掘機配合濕地推土機由淤泥邊部向深處一級一級填筑，石塊規格控制在30cm左右，嚴禁出現石塊過大及腐殖石塊，待拋石頂面高出水面或淤泥頂面20cm后填筑石屑進行初步找平，然后用采用50T振動壓路機碾壓，以利于將淤泥徹底擠出。 ③片石填筑完成后及時檢測填筑高度、寬度及壓實情況，自檢合格后方可進行下一道6％改良土工序的施工。同時根據設計要求于 步改良土完工后進行彎沉檢驗。

---
