泰州靖江SF6氣體抽真空充氣裝置系統中真空泵的進氣口內設置了防回油閥裝置，當真空泵停止工作時防回油裝置自動關閉，出氣口的大氣壓進入泵腔，從而避免泵油逆流污染真空系統。系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。四、開機前的工作4.1、注意要點開機前請注意如下幾點：管路連接要保證連接處的密封性。由于本裝置出廠時已抽真空，但建議首次開機時先對本裝置抽真空，方法見第五節有關內容。在首次開機使用后，一般應在貯存容器和管路內留少量SF6氣體，否則開機時建議重新抽真空。4.2、管路連接用戶在使用前，首先應將隨機發送的橡膠軟管根據功能的需要連接好，為盡可能減小管路損失，管路應盡量短。回收：電器設備——橡膠軟管——回收進氣口充放：電器設備——橡膠軟管——充放出氣（液）口電器設備SF6回收灌瓶需二根軟管：電器設備——橡膠軟管——回收進氣口鋼瓶——橡膠軟管——充放出氣（液）口貯存容器內SF6灌瓶：鋼瓶——橡膠軟管——充放出氣（液）口4.3、油位檢查回收裝置中壓縮機采用3GS冷凍機油作為潤滑劑，真空泵采用高速真空泵油作為潤滑劑，開機前應先檢查油位。如果油位太低或太高，應加油或放油至油標視鏡2/3位置，在運行中也應注意定期檢查實際油位線，不應低于油位2/3太多。100＃機油，原則上使用期一年，到期需調換機油。4.4、冷凍系統檢查冷凍系統采用R22為制冷劑，壓縮機為全封閉活塞式壓縮機，需要時則添加制冷劑。開機前還應檢查線路有無損傷，接頭有否松動，風機是否正常等等。

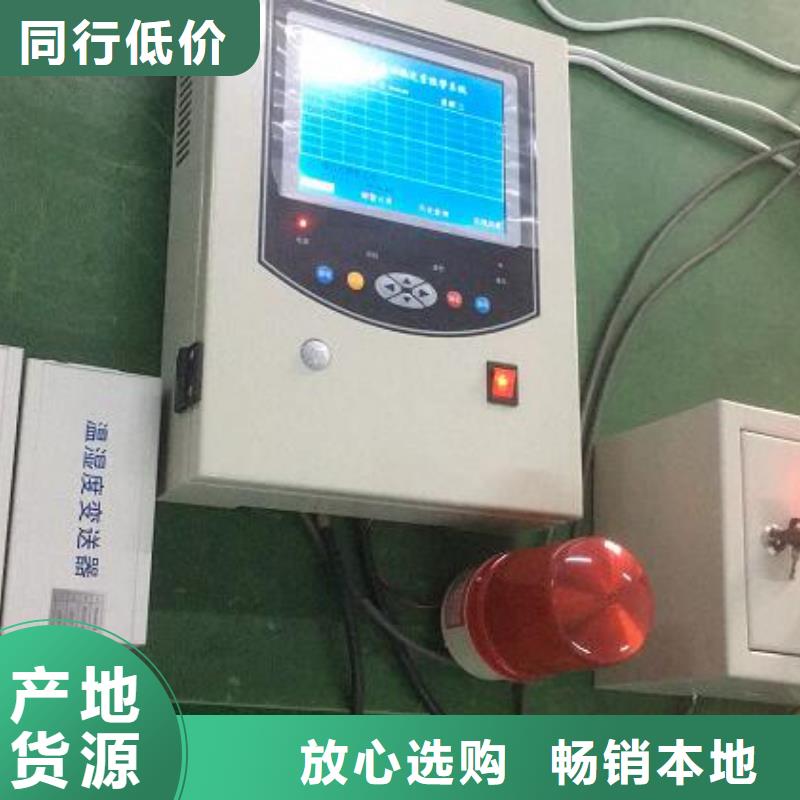

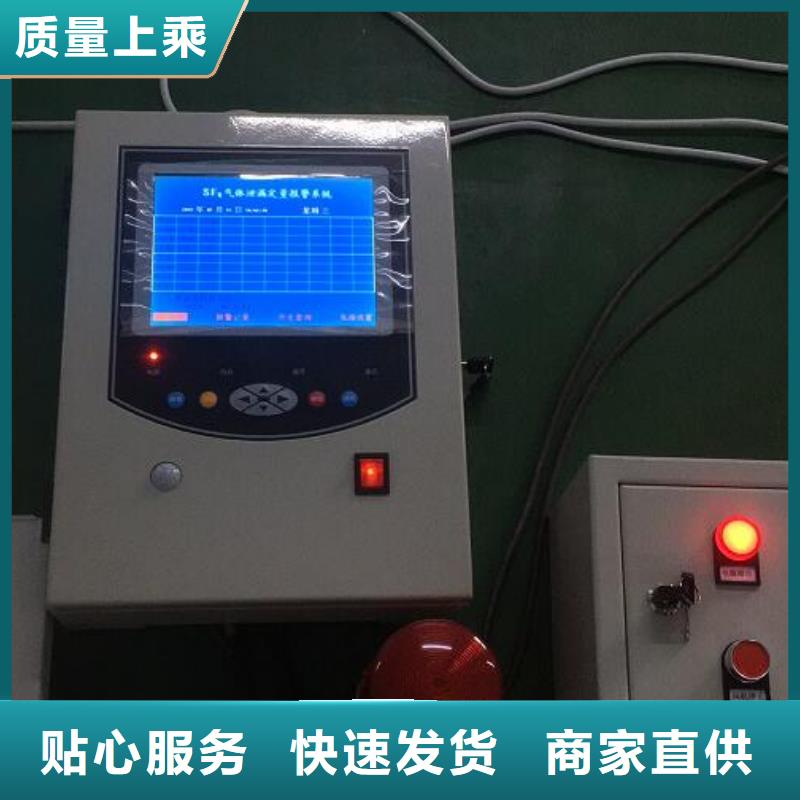

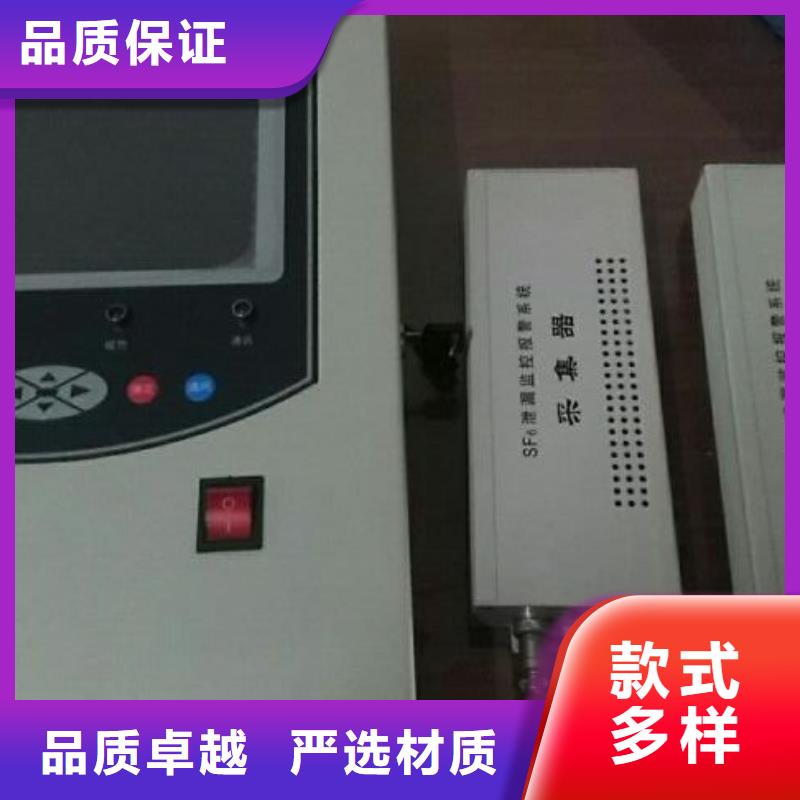

泰州靖江SF6氣體抽真空充氣裝置日 常 維 護 與 常 見 故 障3.1、日常維護須知3.1.1、氣體探頭在使用過程中應避免大量灰塵、水和化學品的侵入，并定期變送器表面的積灰。3.1.2、主機及探頭嚴禁覆蓋、擠壓、碰撞，以及不恰當的操作，避免影響系統正常工作，甚至導致損壞！3.1.3、如發現異常情況，現場無法處理，請及時與我公司技術人員聯系。3.2、常見故障排除請參照以下辦法，依次進行故障排除：3.2.1系統主機無任何顯示1．檢查是否有電源輸入；2．檢查主機右側邊的電源開關是否打開；3．打開主機接線盒，檢查電源輸入插座是否緊固；4．如果進行以上檢查均沒有發現問題，請立即與我們的技術人員聯系。3.2.2主機顯示混亂或部分無顯示1．按異常時顯示的采集器信號端是否正常；2．檢查風控接線插頭是否緊固；3．關閉主機電源，等待1分鐘重新啟動，如還有問題，請立即與我們的技術人員聯系。注意：主機正常情況下，請勿擅自調動，如發現異常問題，請與我們技術部聯系！4、接線圖4.1、主機接線圖（版本VER:XA29C61）第1組鳳凰端子定義1、2：220V電源輸入； 3、4：接地； 5、6：220V電源輸出；7、8：無源警燈輸出節點； 9、10：12V警燈輸出節點（9：＋，10：-）；11、12：故障報警輸出節點（正常：閉合，故障：斷開）； 13、14：泄漏報警輸出節點（正常：斷開，故障：閉合）；15、16：溫度報警輸出節點（正常：斷開，故障：閉合）；17、18：濕度報警輸出節點（正常：斷開，故障：閉合）；第2組鳳凰端子定義1、2:12V電源輸出（1：12V正，2：12V負）；3、4/5、6：外部紅外節點輸入節點（常閉，不使用時需短接）； 5、7/8、9：外部紅外節點輸入節點（常開）；11、12：24V電源輸出（11：24V正，12：24V負）；13、14：外部MODBUS輸出； 15、16：內部MODBUS輸出；4.2、變送器模塊接線定義兩芯接電源，1為電源正，二為電源負，三芯接通信，1為RS485A，3為RS485B。4.3、風機控制器接線定義（風機控制器接線圖）N、L：220V電源輸入，D為接地A、B：為主機內部通信接入點ABC和CBA為無源觸電（內部為交流接觸器），接入時A-A、B-B、C-C必須一一對應。
