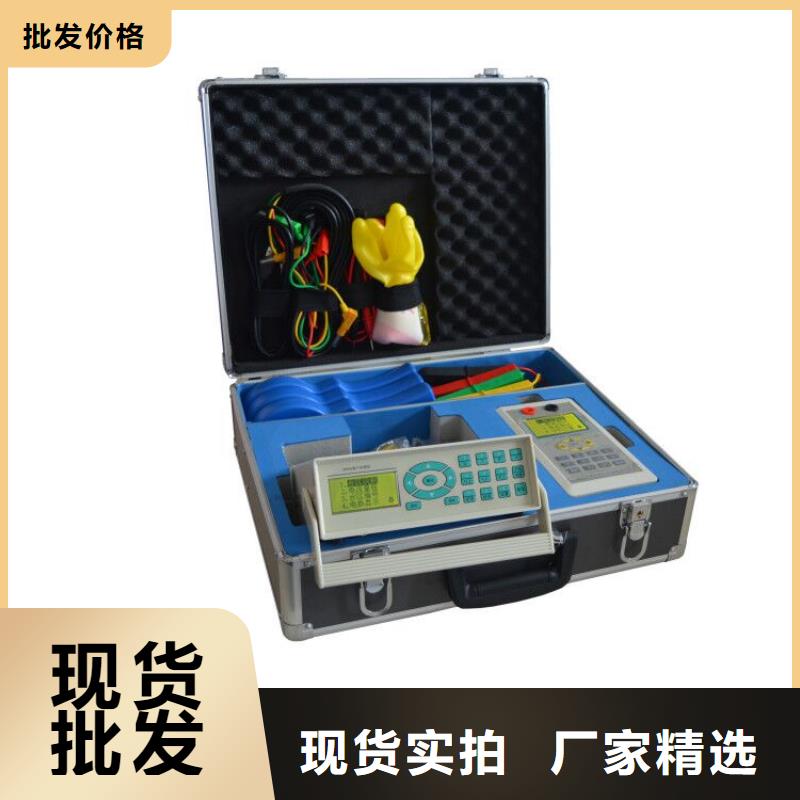

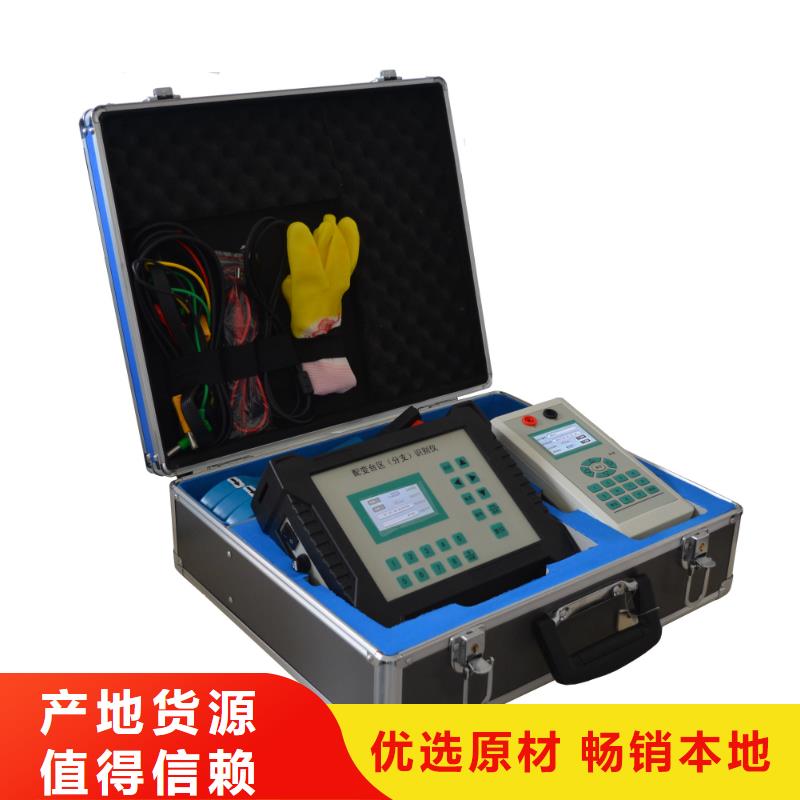

安徽安慶臺區識別儀 表戶測試在分機的主菜單界面下，通過“↑”、“↓”鍵移動光標，使光標選中“1、表戶測試”，單擊“確定”鍵，進入表戶測試界面（如圖14所示）。也可在主菜單下，直接單擊“1”鍵，進入表戶測試界面。圖14該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。在表戶測試界面，當分機接到主機發來的完整電力載波數據幀后，在屏幕的左上角將顯示“Y”符號，顯示“按確定鍵發送電流”提示信息。此時用戶單擊“確定”鍵，將發送一組脈沖電流，此時如果主機可以檢測到該電流脈沖群，將會發出載波確認信息。分機在發出脈沖電流后，將等待主機的應答信息，一旦得到應答信息，將顯示被測線路的表戶關系、被測線路所屬相別等測試信息。可以通過“↑”、“↓”鍵上下翻頁查看（如圖15~17所示）。圖15 圖16 圖17如果分機發出脈沖電流后，未得到主機發來的應答信息，將顯示“該線路未安裝主機”的提示信息。如果分機在該界面一開始就未接到有效電力載波數據幀，屏幕左上方將顯示“N”符號，此時無法通過點擊“確定”鍵發送電流。在該界面單擊“取消”鍵，將返回主菜單界面。5.4 載波測試在分機主菜單界面，通過“↑”、“↓”鍵移動光標，使光標選中“2、載波測試”，單擊“確定”鍵，進入載波測試界面（如圖19所示）。也可在主菜單下，直接單擊“2”鍵，進入載波測試界面。圖19進入載波測試界面，將紅、黑兩條分機測試線，歪頭一端插入分機接線孔，另一端接入待測線路的單相電源插座或其他易接電處。注意，測試線只能承受AC220V的電壓，切記不可將分機測試線接到AC380V或其他高于AC220V的電源中。測試線接好后，分機將顯示該線路的交流電壓，并開始接收主機發來的電力載波信號。

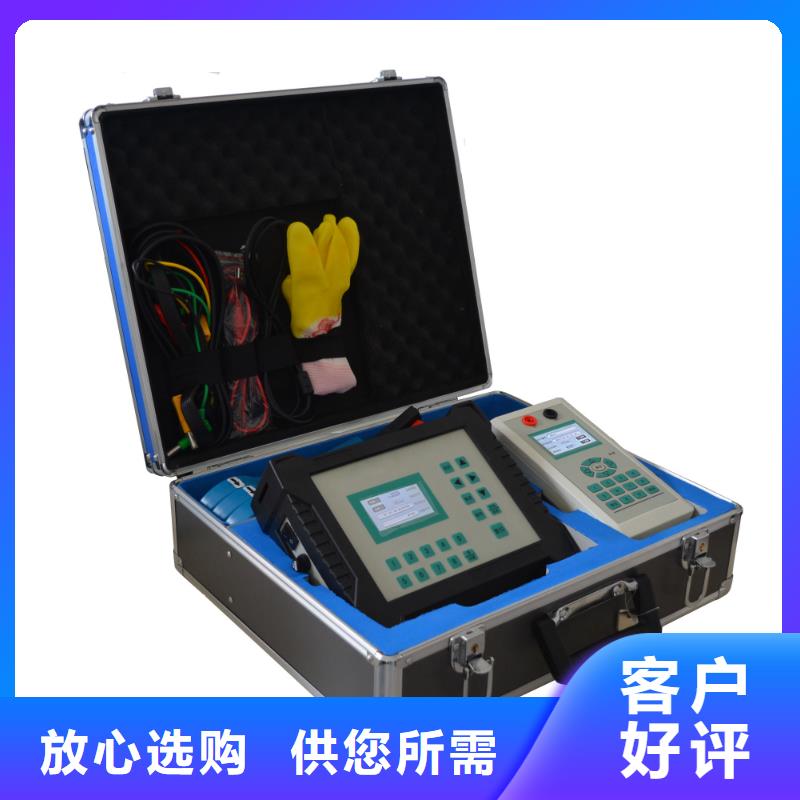

安徽安慶臺區識別儀臺區識別界面此功能用來對臺區歸屬、相別歸屬進行雙向測試，主機和分機的初始界面如圖六和圖七所示。圖六、臺區識別初始屏（主機）圖七、臺區識別初始屏（分機）圖六中可見：主機顯示出所測量各臺變A、B、C各相的電壓值、所測量的各分支總零序電流和脈沖電流的情況。當分機按下F1鍵時，開始發起測試，測試完畢后，測試結果在分機上顯示，分機測試結果變換為圖八所示。圖八、臺區識別結果屏（分機）分機顯示屏的上部顯示出測試的結果，包括：所在臺區的主機編號、所在相別、所在分支編號；顯示屏的下部是存儲需要設置的選項，包括：所在臺區的編號、電表的編號、電表的額定電流。如果沒有可識別的主機信號，會給出提示：未在主機所測臺區。（4） 分支識別界面此功能用來對被測戶表所在分支歸屬、相別歸屬進行雙向測試，主機和分機的初始界面如圖九和圖十所示。圖九、分支識別屏（主機）圖十、分支識別屏（分機）圖九中可見：主機顯示出所測量各臺變A、B、C各相的電壓值、所測量的各分支總零序電流和脈沖電流的情況。當分機按下F1鍵時，開始發起測試，測試完畢后，測試結果在分機上顯示，分機測試結果變換為圖十一所示。圖十一、分支識別結果屏（分機）分機顯示屏的右側顯示出測試的結果，包括：所在臺區的主機編號、所在相別、所在分支編號。如果沒有可識別的主機信號，會給出提示：未在主機所測臺區。（5） 臺變互測界面此功能用來對各臺變的聯結關系進行檢測，確定有關聯的臺變以及所聯結的相別對應關系；主機和分機的初始界面
