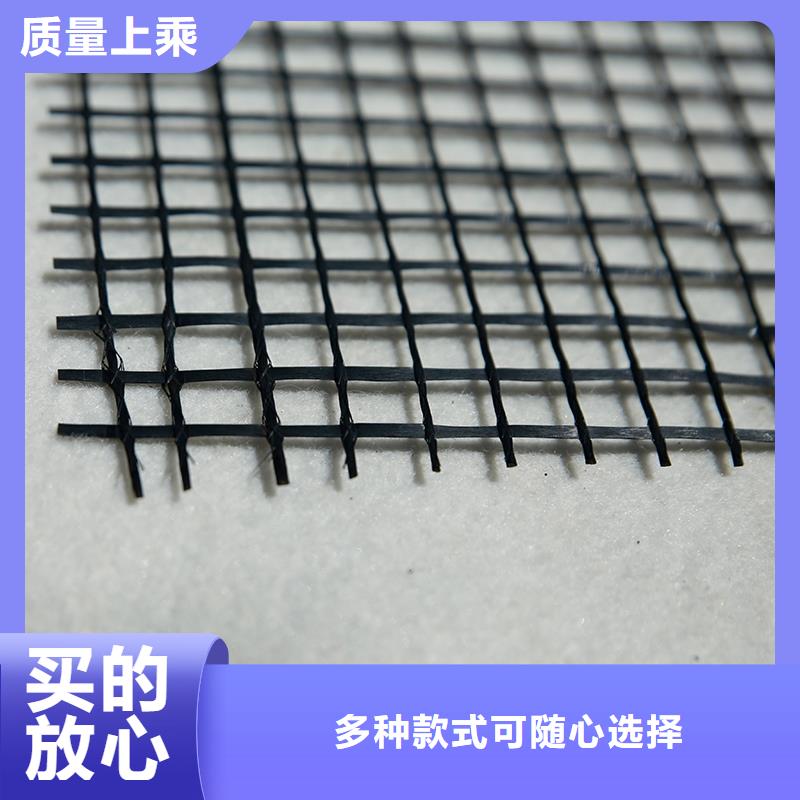

安徽銅陵土工格柵的鋪設方法（1）錨固法 不帶自粘膠的玻璃纖維土工格柵增強瀝青混凝土路面和防止路面與路面反射裂縫，可采用錨固法施工，但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘曾油，施工人員必須戴手套，施工方法如下： a.粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合《公路瀝青路面施工技術規范》JTJ032-94，采用專用車輛噴灑。粘層油每平方米用量約0.4kg-0.6kg。 b.鋪設玻璃纖維土工格柵時，應保持鋪設平順，拉緊，橫向搭接長度宜為50-100mm，縱向搭接長度 宜為150-200mm，并根據攤鋪方向，將后一端壓在前一端之下。 c.用膠輪壓路機碾壓。 d. 50?0?.3mm的固定鐵皮，要求平整不翹角，周邊宜倒角處理，2英寸鋼釘（優質水泥釘） e 釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射槍射入。再將格柵縱向拉緊時玻纖橫向均處于挺直張緊狀態。 f.釘子固定時，格柵搭接距離為：縱向接頭搭接距離不小于15cm，橫向搭接距離不小于5cm。縱向搭接應根據瀝青攤鋪方向?qū)⑶耙环糜诤笠环稀?g.固定時不能將釘子釘玻纖上，也不能用錘子直接敲擊玻纖。固定后如發現釘子斷裂或鐵皮松動，則需予重新固定。 h.為防止施工車輛的輪胎將玻纖格柵和粘油粘起來。和瀝青混凝土攤鋪機機輪打滑的現象，應在粘層油表面撒石屑，石屑用量為3m3/1000m2-5m3/1000m2。 i.大氣溫度低于10攝氏度或路面潮濕時不得施工。 j.瀝青面層施工方法與普通瀝青路面面層施工方法一致，但應注意施工車輛不得在玻纖格柵表面表面急轉彎，急剎車。 (2）自粘式玻璃纖維土工格柵直鋪法 自粘式玻璃纖維土工格柵是我集團的 產品，其施工方法便捷，質量穩定。施工方法如下： a.對舊瀝青混凝路面和舊水泥混凝路面，做20mm-30mm厚的調平層，使用真空車或?yàn)⑺嚤ＷC路表面清潔干凈。 b.噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 c.采用我集團提供的專用攤鋪車，鋪設自粘式玻纖格柵，鋪設應平順，拉緊。 d.橫向搭接長度宜為50mm-100mm,縱向搭接長度宜為150mm-200mm,搭接重疊方向與瀝青混凝土攤鋪機運行的方向一致。 e.使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。

安徽銅陵鋼塑土工格柵分為（普通型鋼塑土工格柵和凸結點鋼塑土工格柵）鋼塑土工格柵是以塑料和鋼絲組合而成，抗拉強度分為30-120kn,幅寬是6X50米，鋼塑土工格柵的優點是施工方便、快捷、主要用于高速路、市區道路、省道路基工程，雙向鋼塑土工格柵成為了近幾年選擇的土工材料，也是我國公路建設材料。生產土工格柵、土工材料的企業，公司期待能與新老客戶合作共同發展。公司產品有：土工格柵（玻纖土工格柵、鋼塑土工格柵、滌綸土工格柵、礦用土工格柵、單向塑料土工格柵、HDPE單向塑料土工格柵、雙向塑料土工格柵）土工布（短纖土工布、長絲土工布、聚酯玻纖布、經編復合防裂布、復合土工膜、一布一膜、兩布一膜、HDPE土工膜）透水管（軟式透水管、塑料盲溝、異性塑料盲溝、滲排水盲溝）防裂貼（自粘式防裂貼、抗裂貼、貼縫帶）土工材料（三維植被網、土工網、土工格室）公司銷售部單總，期待你的來電或來廠參觀考察咨詢土工格柵。 安徽銅陵金利復合材料有限公司是一家生產銷售綜合為一體的現代化公司，,公司生產的鋼塑土工格柵一直秉承以用戶需求為核心,在專注土工格柵市場開拓的同時,為超過世界500強企業做更好的服務，,鋼塑土工格柵將以、用心的服務贏得了眾多企業的信賴和好評,在全國市場逐漸樹立起公司良好品牌。公司不僅僅提供的鋼塑土工格柵產品的材料,同時還建立了完善的售后服務體系,為企業發展中遇到的問題和困難提供指導幫助。我們相信,通過我們的不斷努力和追求,能夠?qū)崿F(xiàn)與中小企業的互利共贏! 一、安徽銅陵鋼塑復合土工格柵產品定義 安徽銅陵鋼塑復合土工格柵是由鋼塑加筋帶經新穎工藝復合而成，由于此產品表面延壓成具有規則的粗花紋，鋪設與換填土層中承受了巨大的抗應力和與填土之間的摩擦力，整體上了地基土的剪切，側面基礎及隆起，由于加筋土墊成的剛度較大，有利于上部基礎荷載的擴散并較均勻地傳遞，分布到下臥軟土層上，較好地提高了地基的承載力，由于加筋土墊層的作用，加大了壓縮層范圍內地基的整體剛度，有力調整地基的變形，使用了鋼塑加筋土工格柵而形成的加筋土復合墊層屬于柔性結構物，能很好地吸收的能量，故其抗震性能好。 二、安徽銅陵鋼塑土工格柵產品用途： 鋼塑土工格柵可用于公路、鐵路、路堤、橋臺、施工便道、碼頭、護岸、防洪堤、水壩、灘涂治理、貨場、渣場、機場、運動場、環保建筑、軟土地基加固、擋墻、護坡和路面抗劣等土木工程。適用于加筋土擋土墻、橋臺、邊坡以及路基加筋等，提高軟弱地基承載力，阻抗土體破裂面的形成。鋼塑復合土工格柵由于其抗拉強度大、變形小的特點，被廣泛應用與軟基處理和處置路基的不均勻沉降，特別是新舊路基不均勻沉降的處理，鋼塑土工格柵代替塑料土工格柵的效果更好，是處理路基不均勻沉降的材料。在軟土基中采用鋼塑土工格柵進行加筋處理，它的網狀結構有利于軟土基的排水，在路堤填土載荷下，軟土中水份滲出，促使軟土固結，土基承載力提高。軟土基與鋼塑土工格柵共同作用形成嵌鎖體系，受到車載時，兩側豎向應力加大，從而使基底的豎向應用力趨于均勻。 三、安徽銅陵鋼塑土工格柵的特點： 1.強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。 2.能有效的提高加筋面的嵌鎖、咬合作用、程度的增強地基的承載力、有效的約束土體得的側向位移，增強地基穩固性能。 3.鋼塑土工格柵與傳統格柵相比具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。 4.更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。 四、鋼塑土工格柵的施工方法： 鋼塑土工格柵施工方法： 1、土工格柵的鋪設面應較為平整，鋪設層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪設層劃出白線或掛線，即可開始鋪設，然后用U型釘固定格柵的端部（每米寬用釘4根，均勻距離固定）。 2、固定好格柵端部后，用鋪設機或人工方法將格柵緩緩向前拉鋪，每鋪10米長進行人工調直一次，直至一卷格柵鋪完，再鋪下一卷，操作同前。 3、接鋪：以卷長為單位作為鋪設的段長，應鋪格柵的段長內鋪滿以后，再整體檢查一次鋪設質量，然后接著鋪設下一段。 下一段鋪設時，格柵與格柵以重疊一個網格凈距為搭接長度，并用綁線固定后繼續向前進方向鋪段。依此類推，操作要求同前。 ?

減緩反射裂縫的措施。反射裂縫是由于舊面層在接縫或裂縫附近的位移，引起接縫或裂縫上方瀝青混凝土加鋪層內出現應力集中所造成的，其包括因溫度和濕度變化而產生的水平位移以及因交通荷載作用而產生的豎向剪切位移。而根據國內外理論，在舊混凝土板與加鋪層之間設置玻纖土工格柵加筋層可以使瀝青混凝土加鋪層底面的應力或應變因離開應力集中的接縫或裂縫端部而降低，同時也可以改變加鋪層結構的抗拉和抗剪切能力，從而可以有效減少由荷載、溫度、地基脫空等產生的不利影響和提高瀝青混凝土加鋪層的抗反射裂縫能力；且根據研究，在加鋪層底部加設土工格柵時，延緩反射裂縫的效果非常明顯。故本工程在加鋪層底部采用玻纖格柵作為加筋層面來作為減緩反射裂縫的措施。三、基層彎沿測量采用BZZ－100型、后軸重10t的標準車，5.4m的長桿彎沉儀，每隔20m對拓寬范圍路面基層進行彎沉測量。共測N＝90個點，平均彎沉為L＝0.240 mm，均方差S＝5.28，計算代表彎沉為L＝0.331mm?；焱涟鍦y定點n＝28，平均彎沉為L＝0.102mm，均方差為δ＝5.4，代表彎沉為L＝0.195mm。其中＞0.10mm占34.60％，≥0.15mm占11.51％，≥0.20mm占7.70％，≥0.30mm占2.55％。以上結果符合設計要求。四、鋪設土工格柵（一）路面鋪筑。由于舊水泥混凝土路面，以及新拓寬部分的混凝土路面是沿按舊水泥混凝土路面的坡度進行澆筑的，表面的平整度較好，但是由于混凝土路面的路拱不對稱，要調整為路拱對中，則路拱兩邊路面的瀝青鋪筑厚度是不相同的，薄的為7cm，厚的為15 cm，因此，采用瀝青碎石作為瀝青混凝土調平層。調平層鋪筑完后，再進行面層的鋪筑。（二）土工格柵技術要求1．土工格柵厚度應薄，一般3.0mm左右，以便攤鋪；2．格柵網格尺寸應為0.5～1.0倍骨料粒徑。本工程采用25.4×25.4mm；3．土工格柵抗拉強度應選大值，縱向大于等于50KN/M，橫向大于等于50KN/M，抗變形能力強；4．伸長率小于4％；5．含膠量大于等于20％；6．土工格柵采用自粘式，幅寬為2m，耐溫性－100至280攝氏度。（三）鋪筑土工格柵1．在清掃干凈的水泥混凝土路面上用小型瀝青灑布機按0.5┧/┫噴灑粘層乳化瀝青，幅寬為2.0 m；2．在大氣溫度10℃以上，路面不潮濕時噴灑粘層乳化瀝青；3．在噴灑粘層乳化瀝青后，待粘層瀝青已破乳時開始進行土工格柵鋪設。鋪設完土工格柵后，用輕型膠輪壓路機在其上作適度碾壓，以確保土工格柵與原路面有良好的粘接。4．采用土工格柵鋪筑設備，人工一次攤鋪土工格柵。對不平整處，應用攤桿推平，如遇到彎道，應將彎道內側的土工格柵用剪力裁開，然后將一側推平，涂刷瀝青，再將另一側疊蓋搭接，鋪設時應保證平順并使縱橫向張緊。5．一卷土工格柵攤完后，再噴灑另一幅土工格柵的粘層瀝青。鋪設時土工格柵的搭接：縱向距離不小于15 cm，橫向距離不小于10 cm；要在前一幅攤好的土工格柵上補灑20 cm的瀝青帶，然后再攤鋪第二幅土工格柵。按此鋪攤的工藝順序直到半幅路面的土工格柵鋪滿，并超出半幅路面寬度20 cm，以便與第二幅路面的土工格柵搭按。（四）鋪筑瀝青砼1．為了方便汽車在土工格柵上和已噴灑瀝青路面上行走而不帶動土工格柵，在半幅路面攤鋪完土工格柵后，再灑上5mm的石粉。2．在土工格柵的起始端要用鐵釘加強固定，并灑一層粘層瀝青。3．禁止汽車在土工格柵上剎車、轉彎、調頭。4．當土工格柵被汽車?yán)?，?yīng)立即用攤桿推平。5．用瀝青混凝土鋪機攤鋪瀝青混凝土路面。五、試驗路檢測1.彎沉測定。試驗路鋪筑后，用BZZ-100型標準汽車、5.4m長桿彎沉儀，每隔50m測定混凝路面彎沉值。2.實側彎沉和平均彎沉L＝11.50 mm，均方差δ＝2.21，代表彎沉L?代＝15.14mm。3.按理論計算，在舊路上(δ＝0.330mm)加鋪10cm瀝青混凝土，計算彎沉到達0.24mm，增加一層土工格柵計算彎沉值能達到0.14mm，相當于增加了8cm厚的瀝青混凝土，實測數據表明＞0.10mm的點占2.8％；≥0.15mm的點占2％，≥0.30點占1.1％。以上數據表明在瀝青混凝土中加設土工格柵作用明顯。
