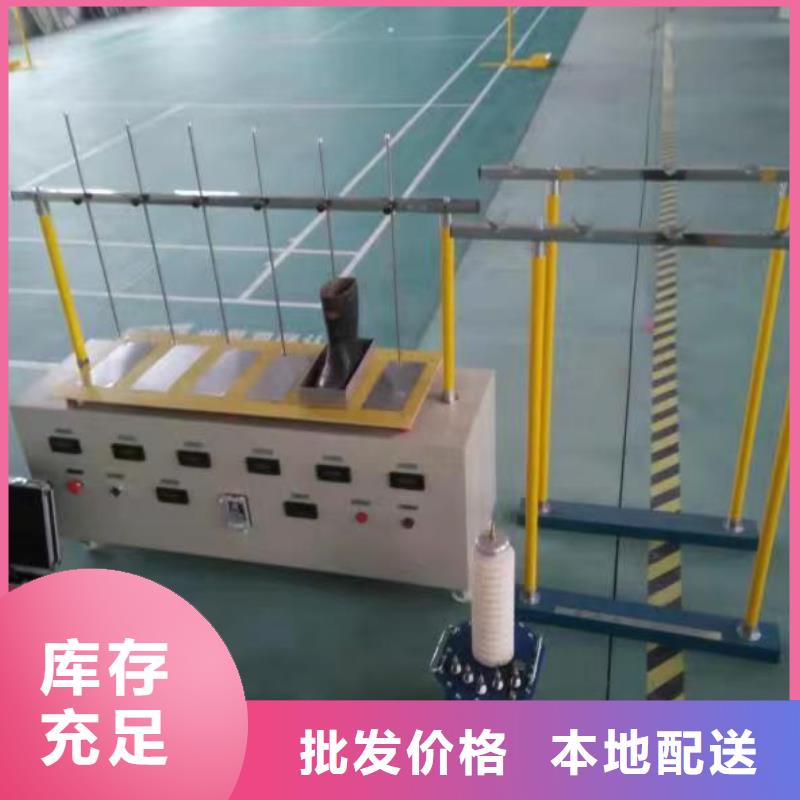

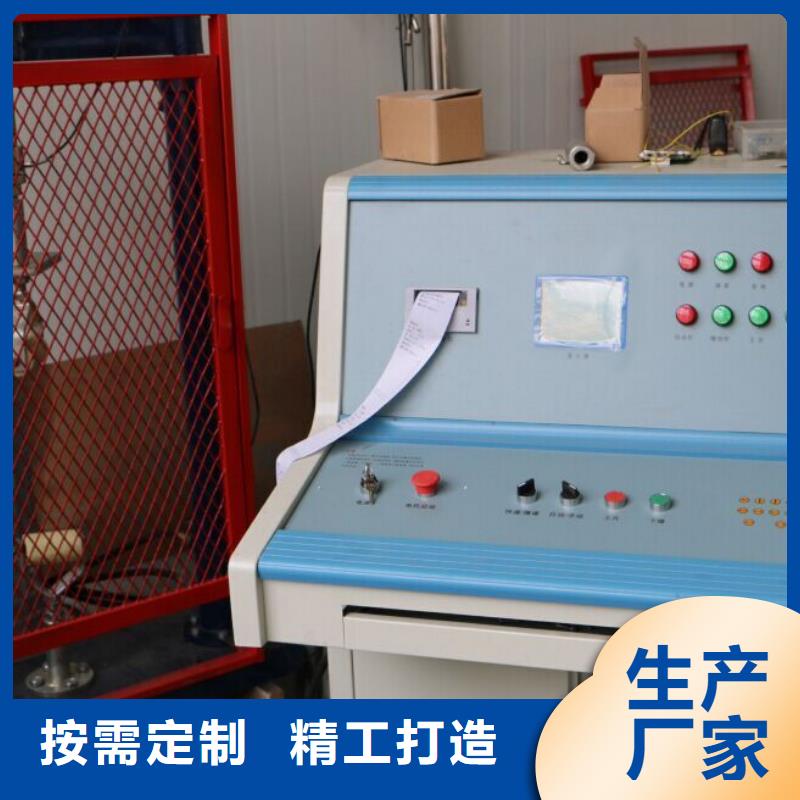

泉州絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好。·將六只絕緣手套專用桶形容器放入六只盤形容器中，在桶形容器中倒入一半水，在絕緣手套中倒入水，不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中，絕緣手套內外水平面基本呈相同高度，露出水面部分應該擦干。·將六根導電桿穿過方電導管，與絕緣手套中的水相接觸。■測試絕緣手套：·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到8.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“A”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣手套都合格，當測試時間到達后，試驗臺開始自動將電壓降到零。·如果其中有某個絕緣手套不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。·將不合格的絕緣手套取下，按以上步驟重新進行測試。九、控制界面1．控制界面由三部分組成：打印機，液晶顯示屏，操作鍵盤。打印機用來打印測試報告；液晶顯示屏顯示參數；鍵盤用來進行操作。鍵盤共有10個鍵位，說明鍵：用于數值的移位，如從十位移到個位或從個位移到十位↓鍵： 用于數值的增減，如從2減到1或從1增到2；同時用于不同項目的選擇。（5）復位：按下后回到開機時的原始狀態；（6）測試：選擇不同的項目進行測試；（7）確定：對上一步項目或動作及參數進行確認。（8）備用：用于以后開發。（9）設定：對試件的測試電壓、泄漏電流及試驗時間進行設置；（10）打印：測試完成后，打印出測試報告；

<泉州>天正華意電氣設備有限公司

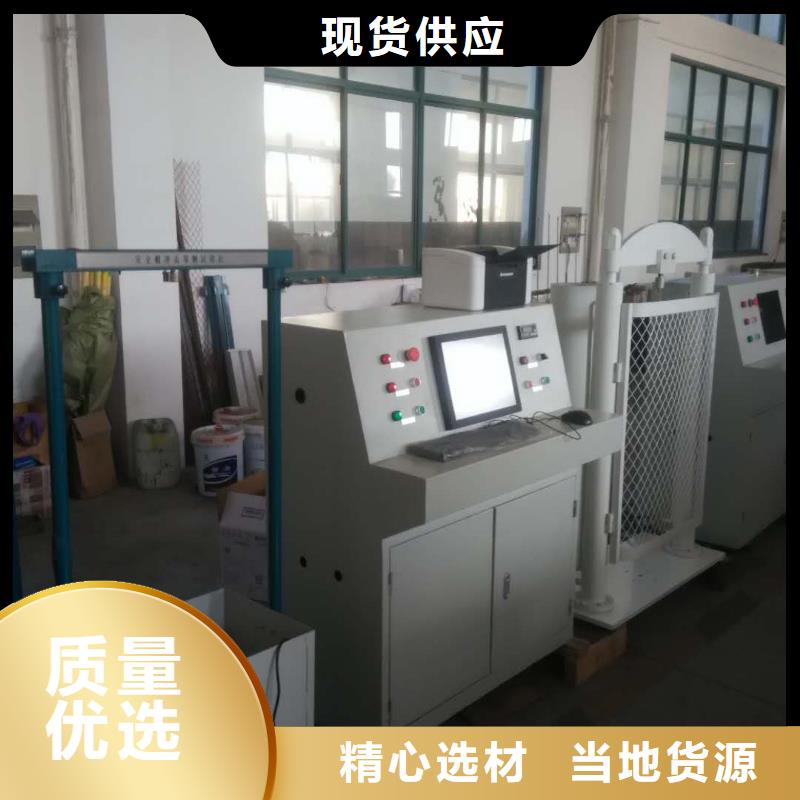

泉州絕緣鞋手套耐壓裝置要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

泉州絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

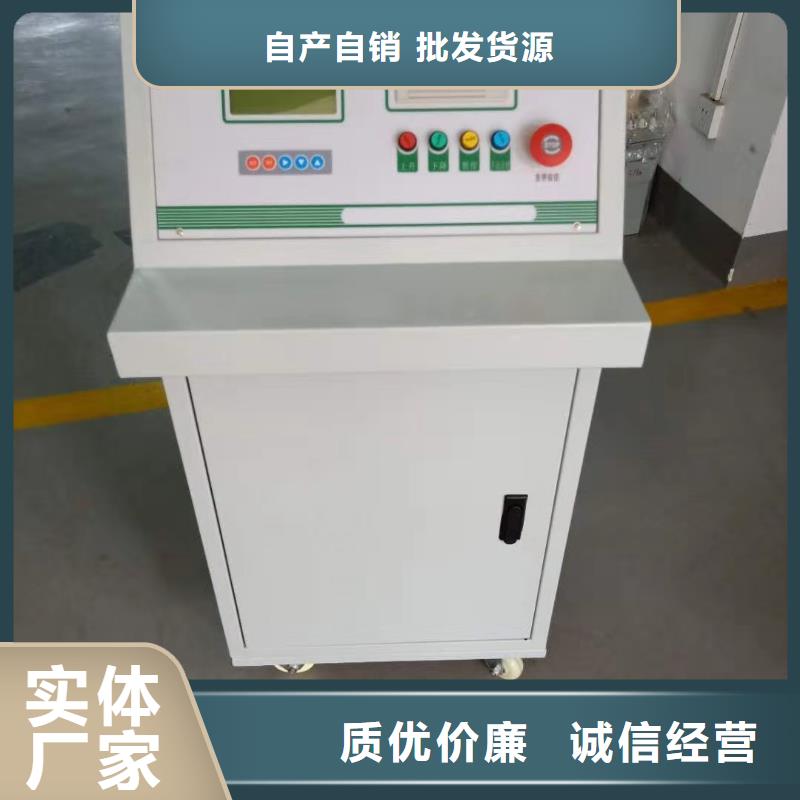

泉州絕緣鞋手套耐壓裝置進行本項試驗前，需確定儀器系統配置有絕緣桿耐壓試驗功能，并配套應用絕緣桿耐壓測試架試驗，否則不能進行本項試驗。試品參數設定項中，“試品類別”選擇“絕緣桿類”。“試驗電壓”根據試品實際需要設定。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“測量變比”按配套使用的交流升壓器實際高壓輸出比測量變比進行設定。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動升壓，升至設定電壓值后保持電壓并開始計時。計時時間到，儀器自動降壓并保存試驗數據。本套設備可同時進行8根絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急停”鍵停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。4.2.5系統設定進入主菜單，選擇“系統設定”項，按“確認”鍵進入系統設定程序。使用“∧”、“∨”鍵選擇設定項，根據屏幕提示分別進行高壓分斷自檢、時間設定、系統校準、系統校驗、測量線圈設定等項目的設定。4.2.5.1高壓分斷自檢選擇“高壓分斷自檢”項，按確認鍵進入高壓分斷自檢程序開始自檢，8路分斷機構依次斷開。 4.2.5.2時間設定進入“時間設定”子菜單，根據屏幕提示，使用“”鍵選擇修改的時間參數，使用“∧”、“∨”鍵進行時間參數的加減。確定當前年、月、日及時間。設定完成按“確認”鍵保存并返回系統設定菜單。4.2.5.3系統校準儀器采用高智能化測量方式，具有軟件自動校準功能，擯棄了采用電位器調校的方式，不會產生因電位器老化或振動阻值改變降低測量精度，可保證儀器的長期穩定。注意：儀器出廠前進行了嚴格的校準和老化，用戶不具備校準條件，請勿進入系統校準程序。4.2.5.4系統校驗本項功能專為儀器檢定設置，應用單相標準電源和單相校驗儀進行檢定。選擇“系統檢驗”項，按確認鍵進入系統校驗程序。接線如圖3，需打開儀器底部固定螺栓將儀器拉出外包箱進行校驗接線。泄漏電流的校驗需將測試儀主機和高壓泄漏電流測控儀聯機測試，通過紅外信號傳遞泄漏電流測試數據。

絕緣靴手套耐壓試驗裝置2023已更新(今天/更新) <泉州>天正華意電氣設備有限公司

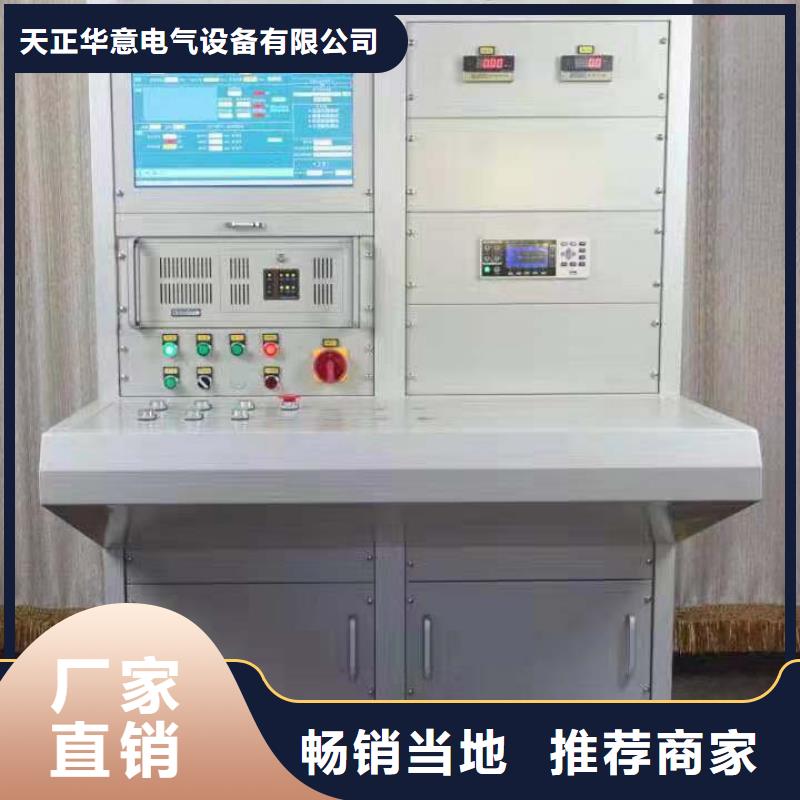

泉州絕緣鞋手套耐壓裝置試驗機操作說明用導線將接地端與試驗室的地線可靠連接。8.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。8.3 測量裝置用電源線接通220V電源，進入充電狀態，“充電”、“電池電壓”指示燈點亮，打開電源開關，開關中的燈點亮，無線傳輸旁邊的指示燈1秒后開始間隙閃爍，這試驗機上有8個通道的電流顯示“00.00”，因還未加電流，顯示應該均為“00.00”，試驗機上電流顯示單位為mA。.8.4 絕緣靴的安裝：大的不銹鋼矮盤放在地上，用自來水（使其導電）放在不銹鋼矮盤上，將絕緣靴浸在水上，絕緣靴內倒入適量鋼珠（鋪滿靴底，其高度不小于15mm），把鐵鏈放入鞋內并接觸到鋼珠。8.5 絕緣手套的安裝：將不銹鋼桶放在托盤上，桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可)，在被試手套內注入相同的水然后將手套浸入不銹鋼桶中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，把鐵鏈放入手套中，使其浸入手套內的水中。九、電流脫扣機構9.1 本部分的主要功能是當電流大于試品設定泄漏（一般在15mA）電流或擊穿時鏈條會自動動脫落方便判斷不合格試品. 9.2 分斷脫扣控制器上使用12V蓄電池供電，當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作，鏈條電極隨之脫落，自動拉開距離從而斷開高壓，由此判斷不合格試品。 十、蓄電池的維護 使用中，電池電壓的指示燈僅一個亮時應停止工作，及時充電，避免蓄電池放電過度而損壞。電池長時間不用，應1-2個月對其進行一次充電，以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象，說明電池容量變小了，可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機上蓋，取出舊蓄電池，換上新電池固定，把舊電池上的兩根引線（帶插片）分別接到新電池上，注意紅線接正極，黑線接負極。要保證插頭良好接觸。十一、充電說明試驗機在高壓試驗前需充電。用充電器插到試驗機充電插口中，通上220V電即可為電池充電，“充電”和 “電池電壓”指示燈亮。隨著電池電量的不斷增加，“電池電壓”指示燈會一個接著一個的被點亮。電池充滿時“充滿”指示燈亮。一般充電需2-8小時。電池長時間不用，應1-2個月對其進行一次充放電。

---
