安徽銅陵試驗變壓器正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。※敬告用戶:由于產品不斷更新,說明書內容可能有所改變,恕不再另行通知！本公司保留終解釋權！

安徽銅陵試驗變壓器當三臺試驗變壓器作串級聯接時，則三臺容量之比為3:2:1，總容量同樣為第I臺容量，總電壓為三臺輸出電壓之和。注：無論兩級串、三級串，輸出電流嚴禁超出一級額定電流。說明：本公司可提供外附整流裝置。在現場可方便獲得直流高壓試驗電源。試驗變壓器高壓尾和測量線圈尾端在內部聯接，使用時第I級高壓尾連同外殼必須良好接地，第II級和第III級連同外殼必須固定電位，因此第II級和第III級外殼電位是U和2U，必須置放在絕緣支架上，并與人保持足夠距離。七、注意事項試驗設備的布置，對人身和周圍要有足夠的距離。盡量避免在人員過道上布置設備及施放高壓試驗引線。試驗現場應安裝圍欄，懸掛“止步！高壓危險”標示。試驗高壓引線要有支撐或牽引絕緣物。每隔一段及電纜另一端應派人看守，防止有人靠近和從底下穿過。直流高壓試驗微安表處在高電位，除有屏蔽盒外，還應有過流自動保護裝置，以防止突發性擊穿短路或放電時表燒壞。工頻耐壓試驗，請注意驗算設備容量是否足夠，并能避免發生諧振。工作地線（高壓尾、穩壓電容末端接地線）與保護地線（控制箱外殼）應予分別可靠接地，試驗中如有電源不規則擺動，必須影響高壓輸出穩定，此時應請電焊等沖擊用電暫停片刻或查找其它原因。試驗工作對氣候（溫度、濕度）的要求符合試驗規程的要求，必須時采取屏蔽措施。試驗過程中如發現電壓表指針擺動大，電流表指示急劇增加或被試品有冒煙、跳火、焦味異常響聲等應立即停止試驗，切斷電源，檢查原因。高壓測試工作要嚴格執行電力部頒發的工作規程的有關規定。八、裝箱清單1、試驗變壓器 1臺2、產品說明書 1本3、試驗報告 1份

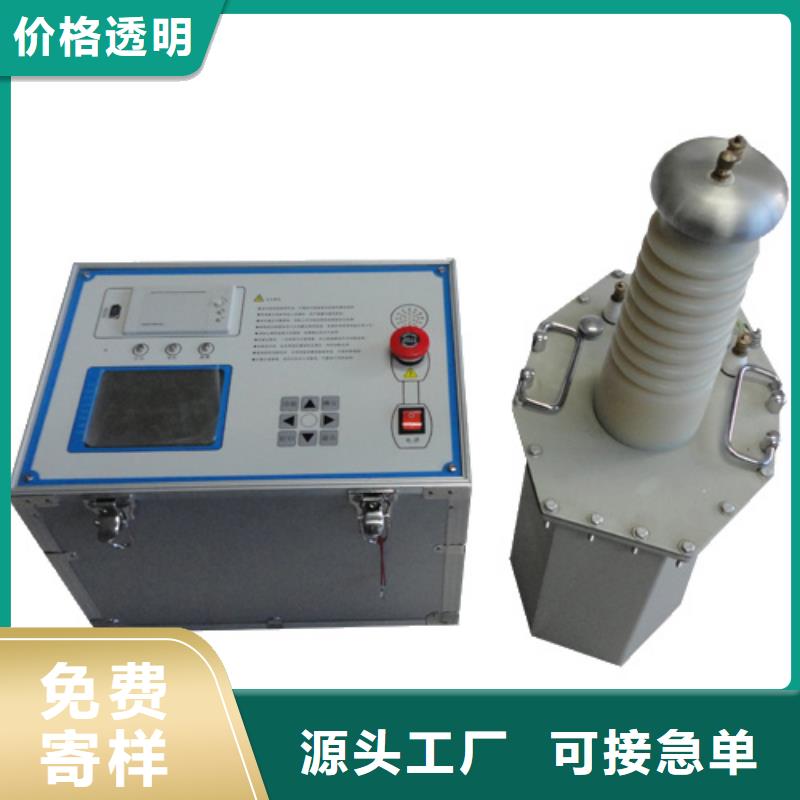

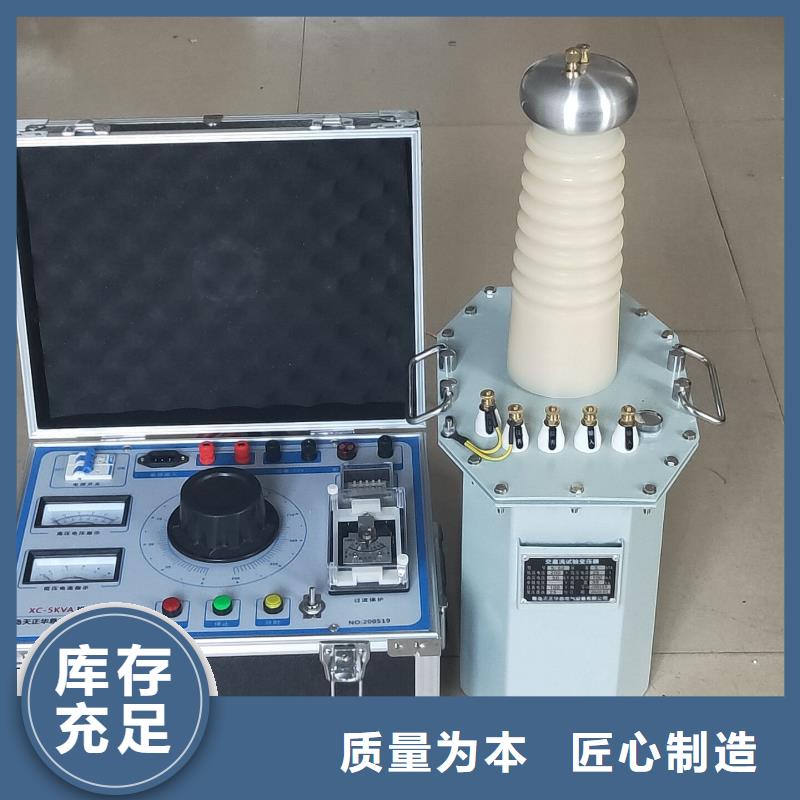

安徽銅陵試驗變壓器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受25A電流沖擊。（4）電源接入儀器面板的“電源輸入”端子，切勿接入其他接線端子，以免損壞設備。（5）儀器與變壓器連接時,注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。（6）本設備的承受電流為25A，所以設定過流保護的電流值應不超過25A。（7）在通電情況下，不得插拔任何接線。（8）當在室外時，請勿將儀器長時間置于太陽下曝曬。2.3 測試準確度方面設備應緩慢升壓，保證設備顯示電壓及電流的準確性。2.4 操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉緊急停止按鈕，并重新檢查接線。3、技術特征3.1 名稱和分類（1）名稱：5kVA操作箱。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。3.2 主機結構型式與尺寸（1）型式：一體化便攜式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用電源（1）電壓：AC220V±10％（2）頻率：50Hz±1Hz3.4 使用環境要求（1）環境溫度：-10℃～40℃（2）相對濕度：≤80％3.5 性能（1）絕緣電阻：＞2MΩ（2）泄漏電流：＜3.5mA（3）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。3.6 測量精度本儀器電流測量精度等級為±5％本儀器電壓測量精度等級為±5％3.7 測試項目（1）輸出電壓：AC0～250V（2）輸出電流：AC0～25A
