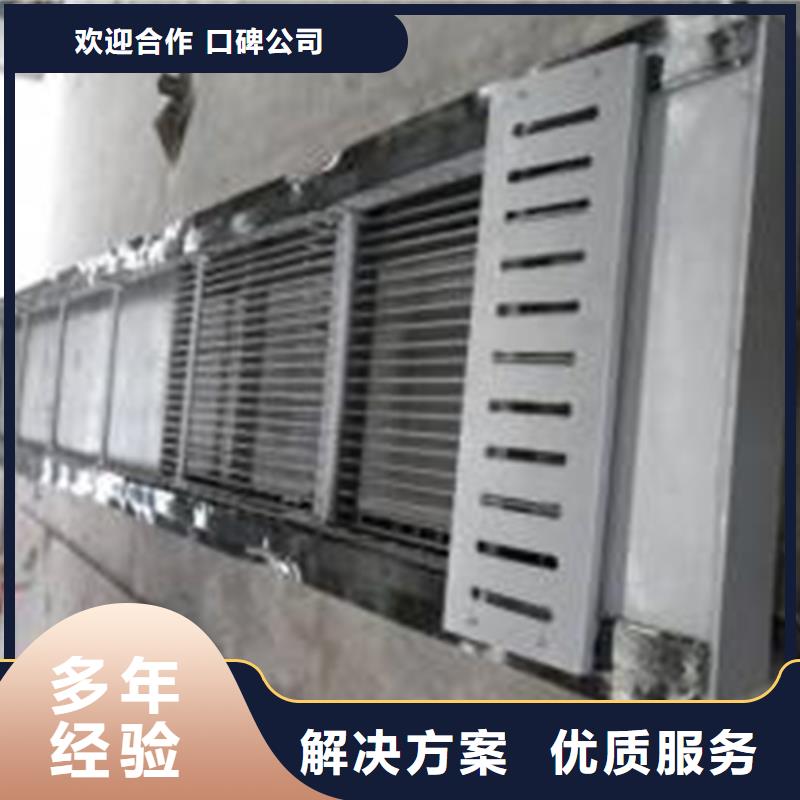

清污機攔污柵的作用： 設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。攔污柵由邊框、橫隔板和柵條構成（見圖，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決于水輪機型號及尺寸，以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵，如洞徑或孔徑不大，而沉木較多需要設置時，柵條間距宜加大。攔污柵所受荷載 ，除自重外，主要是污物堵塞后，在柵前后由于水位差形成的水荷載，一般按 2～4m水頭考慮。攔污柵的柵面尺寸決定于過柵流量和允許過柵流速。為減少水頭損失和便于清污，一般要求過柵流速不大于1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。

細格柵清污機是鏈傳動格柵清污機械中較為理想的機型，具有結構緊湊、電氣控制簡單，便于實現自動化；耐蝕性?xún)?yōu)、能耗小、噪音低；除污動作連續、排污干凈、分離效率高的特點，可廣泛應用于水電站、給排水泵站、雨水泵站、污水處理廠、水質凈化廠進水口及各類工礦企業的廢水處理工程中污水的漂浮物。 細格柵清污機的工作原理 清污機主要由驅動機構、機架總成、傳動鏈、齒耙組、柵條、底部攔柵等部位組成，而減速機驅動鏈輪使鏈耙牽引鏈間的齒耙隨同運行。 然而，由于每個齒耙都插入柵條中，不僅能有效的將攔截的污物耙送到機架上部極限位置，而且齒耙在鏈條回轉換向的過程中，污物靠自 重卸入下一程序設備并用特制的清污機構清理干凈。此外，它也是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，并按一定的排列次序 裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中，而當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶 固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行
