保護層的顆粒直徑不能太大，否則會刺破復合土工膜，一般對保護層的顆粒直徑大小要按下式進行近似估算。

式中:d--保護層土料的 顆粒直徑;

k--系數，本工程取k=5;

[σ]--復合土工膜的抗拉允許強度[σ]=5.5Mpa;

p--承受 水頭，取P=0.1Mpa;

--復合土工膜厚度，取 =0.2mm(為塑膜厚度)。

將上述各數據代入上式得:

為了起見，要求實際土料 顆粒直徑d不大于6mm，故本工程采用篩制的粉質粘土，其它要求與壩體土料填筑要求一樣。保護層取200mm，下面100mm用篩制土，上面100mm用非篩制土。對非篩制土，應挑出較大石塊等其它雜物。

折疊護面設計
因為壩坡面是擋水建筑物，要承受風浪壓力，所以必須要有護面措施，本工程設計采用干砌大塊石護面。

護面塊石必須堅硬、密實、能長期耐風化，并有一定有重量個體，能夠承受風浪壓力及水流沖刷力的作用。

護面塊石的重量及Q及護面厚度參照《堤防工程設計規范》GB50286-98)中附錄D.3的方法確定。計算公式:

式中:Q--主要護面層護面塊石個體質量

rb--人工塊石的重度(KN/m3) rb=24KN/m3

r--水的重度 r=10KN/m3

H--設計坡高 H=

KD--穩定系數，KD=5.5

t--塊石護面層厚度

n--護面塊石層數n=1

c--系數 c=1.4

m--斜坡坡度

經計算:Q=48kg，t=0.29m，取干砌塊石護面厚度t=0.3m。

為防止風浪水流將壩殼保護層粘土顆粒帶走，在塊石護面下鋪設厚度為0.1m的碎石(砂礫石)作墊層兼反濾層。

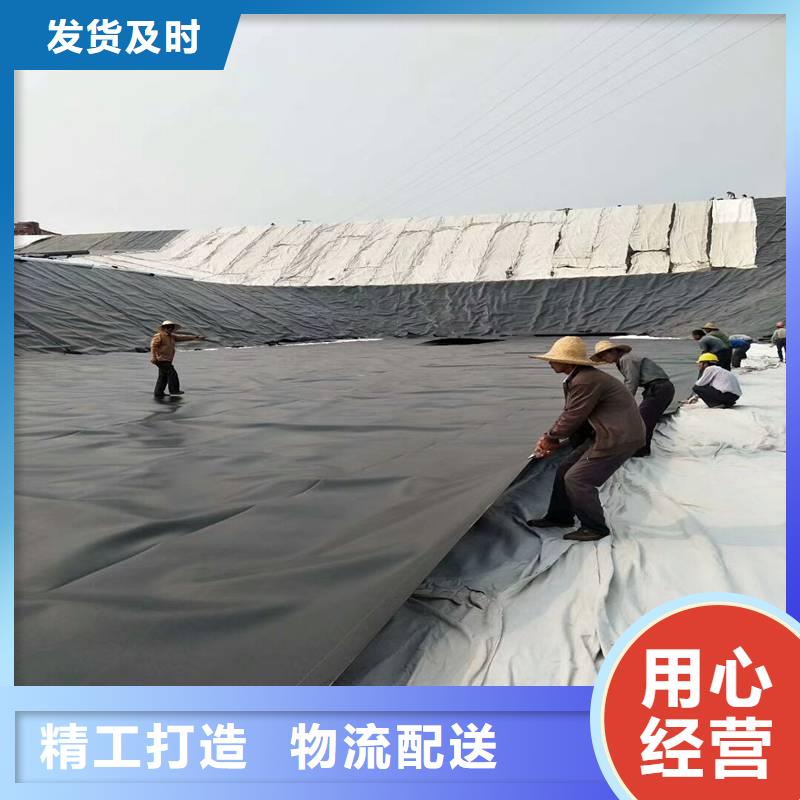

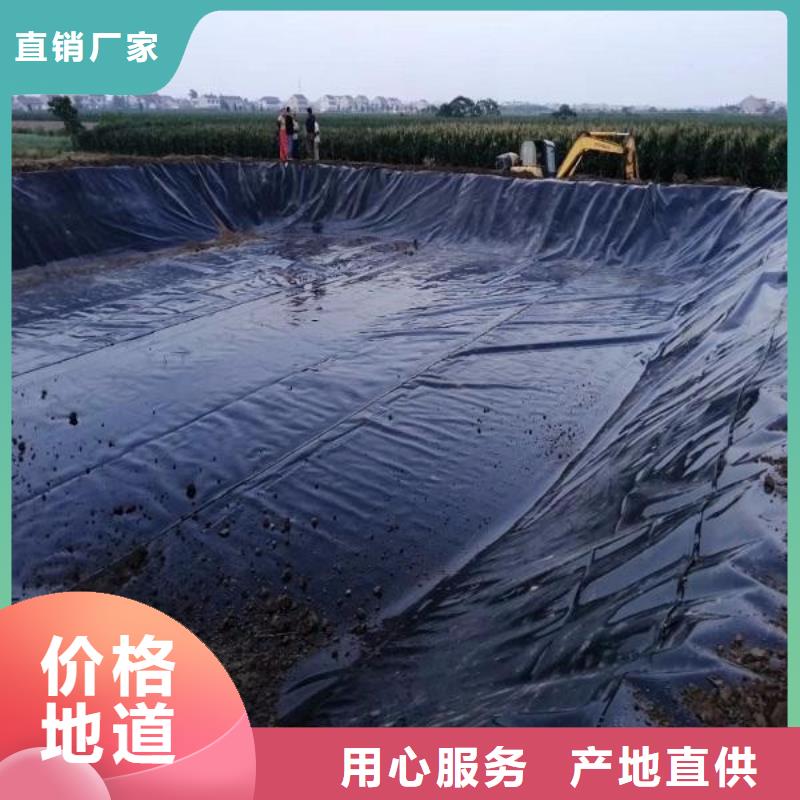

土工膜施工注意事項：

1、電器設備、電源線路應符合有關專業規范要求。

2、熱風槍、砂輪機和焊機拖帶的電源線在使用過程中，必須 限度的遠離其工作部位，以免損傷腦筋電線發生漏電。

3、除熱風焊接外，熱風槍的嘴部在任何情況下都不得與HDPE膜面接觸，并且盡可能的遠離膜面、人體、機械等物體。

4、焊機在不使用時，不得直接放置在HDPE膜面上，應放置在支架或沙袋帶上。

5、裁膜刀使用完畢后，應立即將刀片收回刀盒內。

6、在現場使用的各種臨時性小型工具，使用完畢，應及時放入工具箱內。

7、嚴禁將從擠壓焊接機槍頭摘下的焊料物直接丟棄在土工膜面上。

8、凡在陡坡邊緣等危險場所作業時，必須佩帶帶，必須帶帽。

9、HDPE土工膜施工現場禁止吸煙，還應配備消防設施，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶撸辉试S從事有可能破壞土工膜成品的一切活動。
