前復合絕緣子有兩種 一種是線路復合絕緣子 另外一種是鐵路復合絕緣子而其中又分為線式和柱式兩種絕緣子有三部分組成 金具 橡膠 和玻璃芯棒 生產過程根據圖紙 選擇材料，準備過程主要有這么幾步（1）金具打磨 就是在金具和芯棒的接觸部分 還有三者包括橡膠的接觸部分 進行打磨 這個根據了解 一般都是手工打磨 用砂紙等工具（2）玻璃芯棒打磨 這個有機器專門工具 但是芯棒的兩頭 需要手工打磨 一般情況下 金具的口徑要小于芯棒的直徑（3）壓接，因為現在基本都是整體成型技術 ，金具和芯棒組合 ，用壓接機壓接，這個過程有嚴格的數據，不能過大，過大就能把芯棒壓裂，也不能過小，過小的話在成型后 產品檢驗無法通過 ，拉伸力和扭曲力 不達標。（4）橡膠準備，需要一個橡膠壓縮機來回壓縮，使其變軟，變的均勻，備用機器準備，和芯棒準備，這個過程有兩部分（1） 機器預熱，根據圖紙要求，設置參數，包括溫度 壓力 還有硅橡膠的 多少（2）烘烤芯棒，這個過程很重要，主要是膠水的涂抹，一般主流膠水是1401 ，涂抹均勻，包括金具的頭，然后放烘箱烘烤，溫度能到200攝氏度。注塑過程（1）機器模具 一定要打硅油，但是一定要干燥，千萬不能過多，一般是棉布和竹簽（2）把芯棒放入模具，關閉，注塑橡膠，成型，這個過程比較復雜，看不見，關鍵是排氣，手動進膠，沒法具體表達成型的橡膠 出機，然后進行后續工作，這個過程也比較繁瑣，一是檢查成品粘接情況，修理飛邊等等懸式棒形復合絕緣子濕閃污閃電壓高。有機復合材料低能表面的憎水性是復合絕緣子優異耐濕污性能的主要原因。在大霧、小雨、露、溶雪、溶冰等惡劣氣象條件下，復合絕緣子表面形成分離的水珠而不是連續的水膜，污層電導很低，因此泄露電流也很小，不易發生強烈的局部電弧，局部電弧也難以進一步發展導致外絕緣閃絡。運行一段時間，復合絕緣子表面積污后，憎水性可以遷移到污層表面的特性為硅橡膠材料所獨有，在相同污穢度下，其污閃電壓可以達到相同泄露距離絕緣子的兩倍以上。普通棒形懸式復合絕緣子的等效直徑遠小于普通懸式瓷絕緣子及支柱絕緣子，這也是其耐污性能優異的重要原因。在不利條件下，憎水性可能因電氣、環境等應力的影響而下降或喪失，但其等效直徑不會變粗，所以污閃電壓仍將保持較高的水平。（3）運行維護方便。有機外絕緣優異的耐污性能提高了電力系統運行的可靠性，在污穢地區無須象瓷及玻璃絕緣子一一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。

復合絕緣子耐污效果怎樣？要了解耐污效果，先要搞清楚復合絕緣子的整體結構。復合絕緣子整體棒型設計，結構緊湊，質量高、重量是同等級瓷和玻璃絕緣子的1/10，運輸安裝極為方便。適用于污穢地區，高機械拉伸負荷，大跨距和緊湊型線路。污閃電壓比同等級瓷和玻璃絕緣子提高30％-50％。在-60度——＋200度環境溫度下性能穩定；采用的不可擊穿型設計，運行中無需測零值。(1) 優良的污穢性能。 硅橡膠傘套材料表面不僅在新的時候是憎水的，而且在線路的運行條件下，當憎水性暫時喪失以后，還能恢復其憎水性。水在該材料表面形成水珠，硅橡膠液體的很細的膜基本上吞沒了污穢物，從而抑制了離子物質在水中的溶解，提供了很高龍城息網的表面電阻，降低了泄漏電流，提高了污穢閃絡電壓。這種性能甚至硅橡膠材料老化時也仍然保持。因而提高了電能輸送的可靠性，明顯地減少了絕緣子的清洗和維護費用。(2) 優異的抵抗紫外線能力，耐蝕損，廈門廢品回收 不起痕(3) 力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。尺寸小、重量輕 110kv/100kn復合長棒形絕緣子的重量僅為相應70kn瓷絕緣子的12％。 這么輕的重量大大節約了安裝運輸費用，它趨向于不用起重機，并特別適合于線路應急搶修和運輸工具不能接近的山區線路的架設、維護；可以簡化桿塔結構，允許有較大的跨距（減少桿塔數量）；并為緊湊型線路的發展提供了條件。(4) 生產和交貨時間比瓷絕緣子短得多(5) 不需要絕緣電阻零值檢測。(6) 沒有脆性缺點 這種特點不僅有利于安裝運輸，而且也使得它對電弧的耐受能力比瓷絕緣子洗滌機械高得多首先，我們要弄清楚一點：復合絕緣子均壓環與高壓棒形懸式絕緣子配套使用，主要用途是保護復合絕緣子表面不被灼傷，與過去采用的鐵質鍍鋅均壓環相比，它具有重量輕，均壓效果好，抗銹蝕能力強，安裝使用更為方便等優點。那么，在使用絕緣子均壓環時就一定要注意以下事項：1、 復合絕緣子均壓環與鐵質鍍鋅均壓環外徑大致相同，安裝時環體方向亦相同。2、 66kV及以下電壓等級的復合絕緣子不需配備均壓環3、 110kV電壓等級的復合絕緣子可以不配備均壓環，也可以根據用戶的要求在其高壓端安裝一只均壓環4、 220kV電壓等級的復合絕緣子在其高壓端安裝一只均壓環，或根據用戶的要求在其上下兩端均配備均壓環

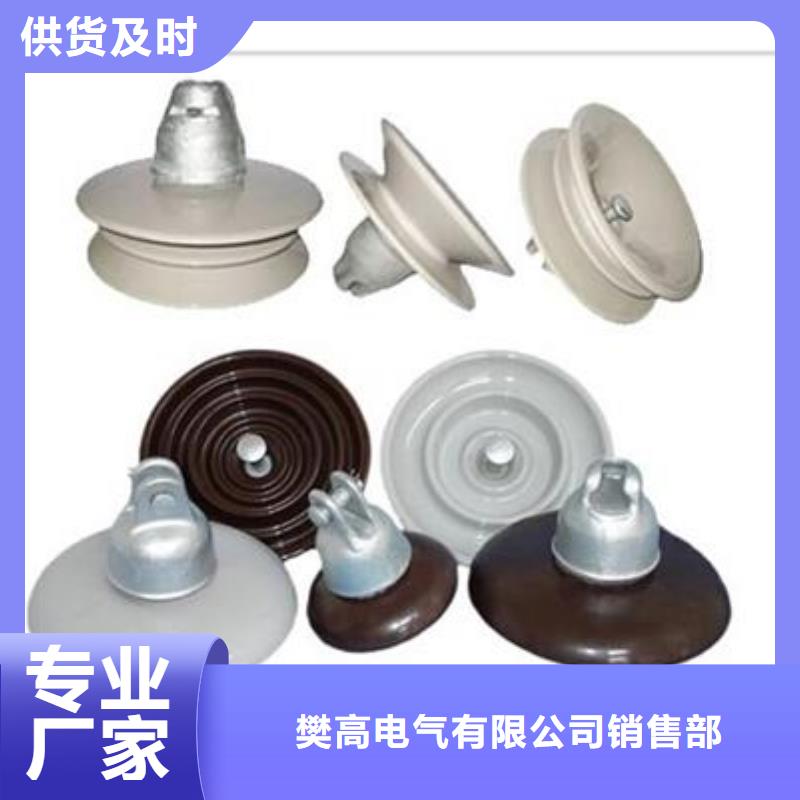

上述兩種絕緣子，即針式和盤形絕緣子，是目前廣泛應用的線路絕緣子。盤形絕緣子屬B型絕緣子（參見第二章第二節，運行中容易產生擊穿、損壞現象，鋼化玻璃絕緣子此時會自破，而瓷絕緣子不會自破。因而電業部門要花費大量的人力、物力對陶瓷絕緣子進行電氣檢測和性試驗，在經濟和供電方面有一定不足之處。因此，隨著制造技術的發展，促使出現了線路（實心）柱式絕緣予( line post insulator)和長棒形絕緣子(long rod insulator)．它們可以分別代替針式和盤形絕緣子。這兩種FXBW4-10/70絕緣子均具有實心絕緣體，屬A型絕緣子，因而運行中不必擔憂沿絕緣體內部發生擊穿，這是它們的一大優點但這樣的絕緣子也具有～定的缺點，例如，運行中這兩種絕緣子的絕緣體內將承受較大的彎曲和拉伸應力，這對陶瓷和玻璃材料將是不利的。 瓷橫擔絕緣于(porcelain cross-arm insulator)是同時起到橫擔和絕緣子作用的一種絕緣結構（見圖3 - 25），這種絕緣子在我國是為了節約橫擔材料（金屬、水泥和木材）而發展起來的，它既可以水平安裝，電可以立裝，因而與盤形絕緣子或長棒形絕緣子相比，它還可以降低桿塔高度，簡化桿塔結構。極化與相對介電常數電介質在外加電場的作用下，FXBW4-10/70荷電質點楣應于電場方向產生有限位移的現象稱為電介質的極化。極化的結果是電介質與電極板相近的表面出現與電極符號相反的感應電荷(圖2-11)，因這種電荷不會進入電極而形成臼偶樁子，0自由電荷，田束縛電荷 圖2-11偶餃子引起的極化和束縛電荷漏導電流，故也稱為束縛電荷。 根據示意圖2 11推導電介質相對介電常數，假設平板電容器的平板面積為S，平板間距為d，當兩電極板間施加直流電壓U后，如果電極間為真空，則極板上積累的電荷量為Qj，其電容量為G。 若極板之間放人電介質，則產生Q 7的束縛電荷，Q7也是極板上相應的增加電荷量，此時電容量為C。 c一魚乒一e 7導 (2-26) 在式(2 25)、式(2-2

復合絕緣一般不采用本方法測試絕緣電阻。3.導致盤型懸式絕緣子劣化的原因(1)溫度的影響，溫度對絕緣電阻影響很大，絕緣電阻隨溫度上升而減小。原因是溫度升高，絕緣介質的極化加劇，電導增加使絕緣電阻下降，變化的原因與溫度變化程度和絕緣材料的性質、結構等有關。(2)濕度的影響，濕度對表面泄漏電流的影響較大，原因是絕緣表面吸附潮氣，形成水膜，會使絕緣電阻明顯下降。(3)絕緣子機械過載造成的劣化。(4)瓷件吸濕性劣化。(5)瓷件內外應力重疊性劣化。(6)瓷絕緣子熱膨脹造成的劣化。(7)鋼帽澆裝水泥飽和膨脹性劣化。(8)鋼帽澆裝水泥凍結膨脹性劣化。(9)鋼帽、鋼腳電腐蝕性劣化。(10)絕緣子過電壓造成的劣化。(11)絕緣子內部缺陷造成的劣化。測量絕緣子電阻的注意：濕度較大時應暫停測量。4.測量方法對于單元件的絕緣子，只能在停電的情況下測量其絕緣電阻，相關規程中規定，采用2500V及以上的兆歐表。目前使用較多的是2500V和5000V兆歐表，也有電壓更高的專門儀器。但實際上，在1＊104MΩ以內，精度相同的2500V和5000V兆歐表，在相同的濕度下測量的絕緣電阻基本相同。在所測絕緣電阻大于1＊104MΩ時，2500V兆歐表無法讀出準確的絕緣電阻值，只能按∞記數。而5000兆歐表則可取的大絕緣電阻可達2＊105MΩ。對于多元件組合的絕緣子，可停電、也可帶電測量其絕緣電阻。其方法是用高電阻接至帶電的絕緣子上，使測量絕緣電阻的兆歐表處于地電位，從測得的絕緣電阻中減去高電阻的電阻值，即為被測絕緣子的絕緣電阻值。帶電測量絕緣子絕緣電阻的原理接線如圖4—1所示。圖4—1中，R為高電阻桿中的電阻，阻值按10～20kΩ/V、長度按0.5～10 5kV/cm選擇，每單位電阻容量為l～2W;C為接地電容，可使兆歐表處于地電位，C的絕緣電阻應達到兆歐表的大量限，以保證測量的準確度。C的電容量為0.01～0.05μF，應能承受3000V以上的直流電壓。5.判斷(1)針式支柱絕緣子的每一元件和每片懸式絕緣子的電阻不應低于300MΩ。

---
