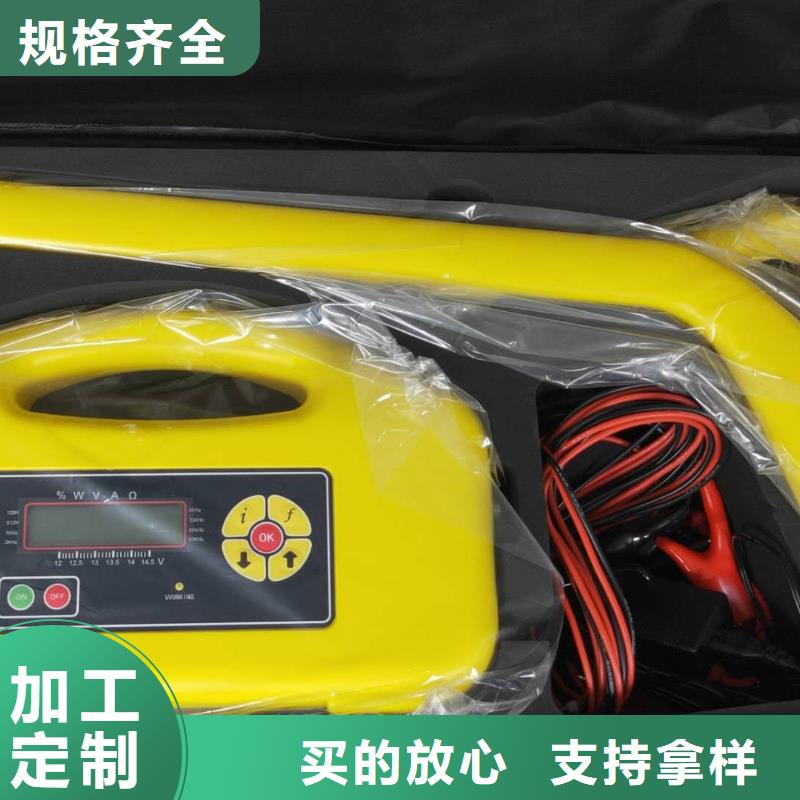

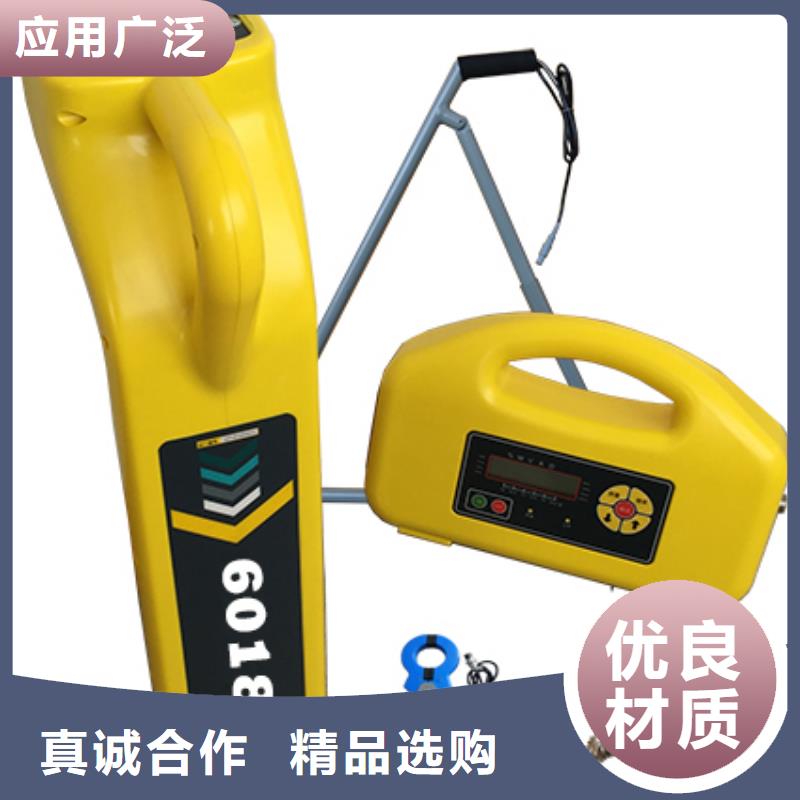

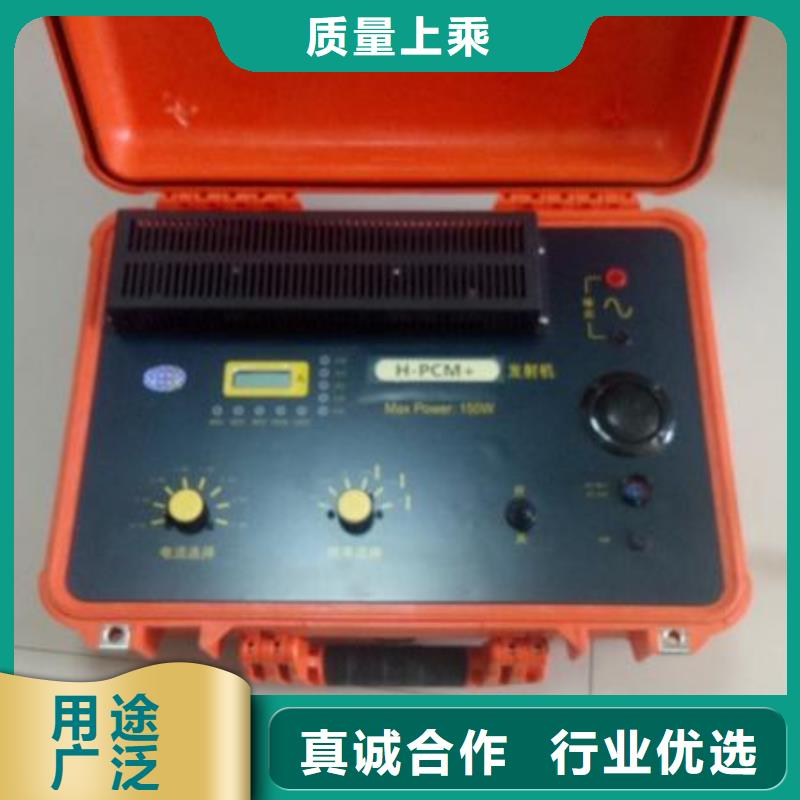

安徽池州地埋電纜管線探測儀直連接線直連法就是將發射機的輸出線接到金屬管線上，并將信號直接注入。直連法適用范圍：自來水管道、燃?xì)夤艿馈⑼ㄐ烹娎|、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流流經管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場放射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法可以得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1.2.1 測量金屬管道時的接線方式圖5- 4金屬管道直連法接線圖如圖，需要進行直連操作時，請將紅黑測試線連接線插入發射機。將地釘插入地面，垂直于管線并保持5米距離以上。黑色測試夾線與地釘連接。用紅色測試夾線連接目標管道。1.2.2 測量停運電纜時的接線方式電纜路徑探測和性鑒別在金屬管線探測的領域中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜是由數根芯線和金屬鎧裝構成，其結構和用途的差異會造成探測時的信號施加方式的差異，不同的接法也會產生不同的電磁場，探測效果也會有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。1.2.2.1芯線－大地接法（抗干擾能力強，使用）芯線-大地接法，是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，既可以充分發揮儀器的功能，也能程度地抗干擾，
