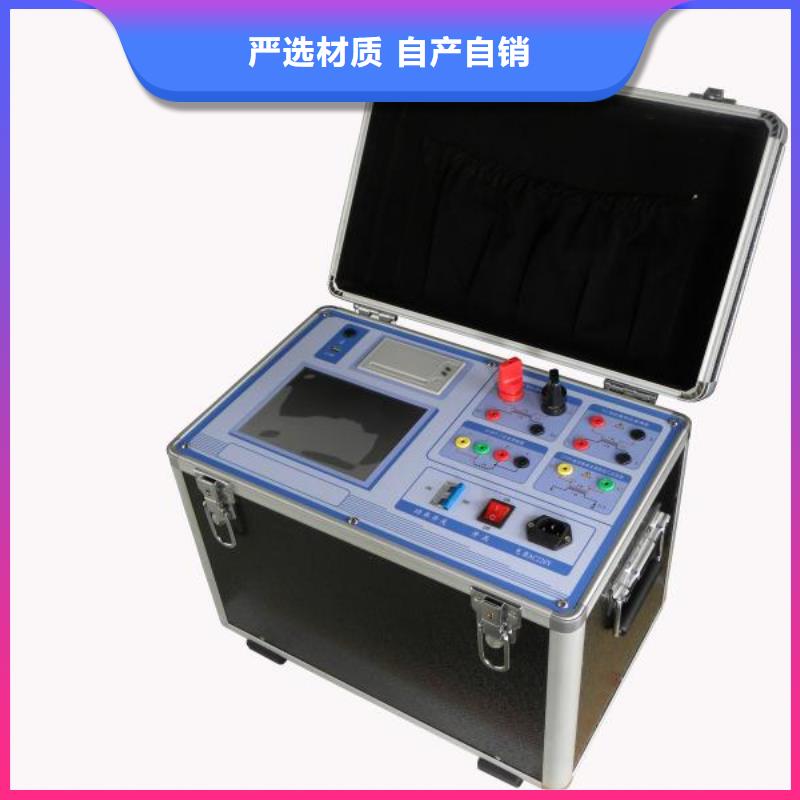

西安二次壓降負載測試儀主要由廠家設置一些初試出廠數據。第五章CT負荷測試說明5. 1接線圖單相CT負荷測試接線圖5. 2具體操作說明按接線圖接線后，打開儀器儀器，顯示主菜單按“確定”鍵進入主界面如圖，按“上下”“確定”鍵選擇到“CT負荷”如圖輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖如果需要存儲，長按數字鍵“2”后，按“確定”鍵即可。—I：CT二次電流—R：CT二次負荷中的電阻分量—X：CT二次負荷中的電抗分量—COSφ：根據RX算出的功率因數—U：—Z：U/I —Sn：U＊I—φ：根據R X算出二次負荷電流電壓之間的角度第六章 PT負荷測試說明6. 1接線圖單相PT負荷測試接線圖6. 2具體操作說明按接線圖接線后，打開儀器，儀器顯示主菜單圖按“確定”鍵進入主界面如圖按“上下”“確定”鍵選擇到“PT負荷”如圖，輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖如需要存儲，長按數字鍵“2”后，按“確定”鍵即可。—U：PT二次電壓；—G：PT二次負荷中的電導分量；—B：PT二次負荷中的電納分量；—φ：根據GB算出的角度；—I：－Y:I/U—Sn：U＊I第七章 檢定方法7. 1CT負荷檢定接線圖檢定時可以使用互感器整檢臺，選擇阻抗測量回路即可，只需要TO TX短接后穿過鉗表。KD接電壓輸入（使用PT側黃色和黑色兩根7. 2PT負荷檢定接線圖檢定時可以使用互感器整檢臺，選擇導納測量回路即可。只需要KD短接后穿過鉗表。AX接電壓輸入（使用PT側黃色和黑色兩根線）。

西安直流接地故障速測儀 <西安>天正華意電氣設備有限公司

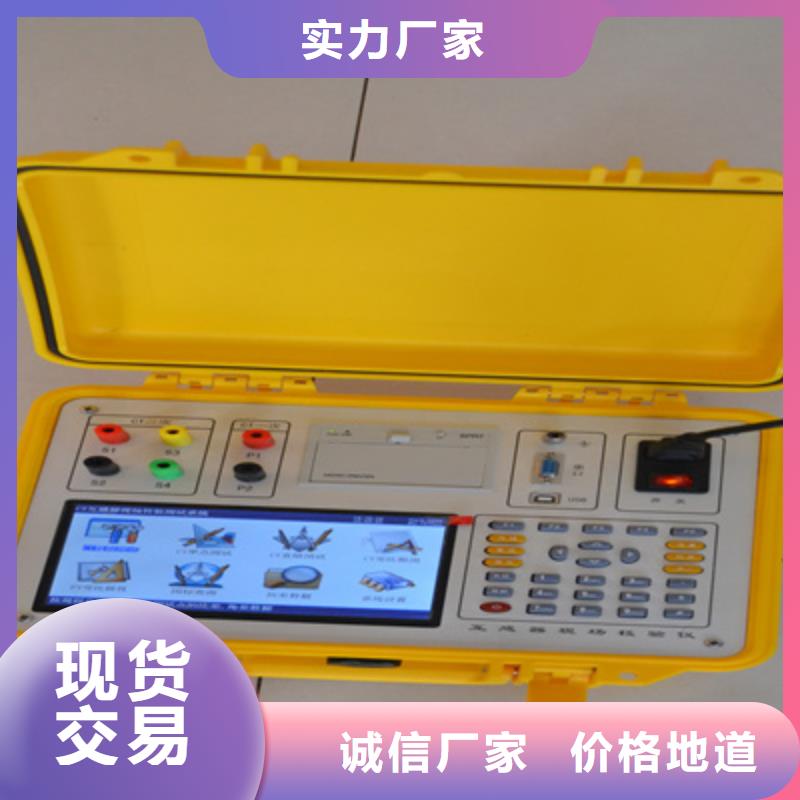

西安二次壓降負載測試儀無線二次壓降及負荷測試儀具有如下功能及特點：分布式無線同步測量伏安相位等電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降 自動計算比差，角差值。單獨使用可當作二次負荷在線測試儀和三相伏安相位表無需GPS，避免因天氣和高樓等原因，而長時間尋星不需要在電能表側和PT端側之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性單機同時測量1至3路交流電壓；單機同時測量1至3路交流電流；單機測量電壓間、電流間、電壓與電流間的相位；單機測量頻率；單機測量功率；單機顯示六角圖向量；單機三相不平衡度測量具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量精度電流幅值相位測量小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。可選用無線中繼器，解決地下室及屏蔽很好的室內無線通訊問題自動切換量程電壓，電流采樣全隔離可通過SD卡升級應用程序，測量數據可導出到SD卡。采用3.5寸彩色液晶顯示屏內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）。工業級工作溫度范圍: -20 ~ 50℃二、技術指標1、測量范圍及誤差類型測量范圍單位誤差分辨率比差0.001~99.9％X＝（X×1％ ＋Y×1 ％0.02％）0.001角差0.01~999.9‘Y＝（X×1％ ＋Y×1％0.5分）0.01PT二次導納1.00 ~ 99.9mS±1％±0.02mS0.01CT二次阻抗0.1 ~ 50Ω1％＋ 2個字0.01電壓5 ~ 600VV0.5％ x 讀數 ＋5個字0.1V電流0.001 ~ 6A(可擴展)A0.5％ x 讀數 ＋5個字0.0001A有功功率0.005 ~ 3600W0.5％ x 讀數(PF＝1)0.1W無功功率0.005 ~ 3600VAR0.5％ x 讀數(PF＝0)0.1Var頻率45 ~ 65Hz0.02Hz0.01Hz相位0 ~ 360°＋ 0.1°0.1°無線通訊距離： 1000米（開闊地）選用無線中繼器通訊距離：2000米（開闊地）2、工作條件工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95％無冷凝3、電源內置3.7V/6000mAH鋰電池，開背光的情況下，長連續工作10小時（開啟背光關閉功能，待機時間更長）。

西安二次壓降負載測試儀波形顯示界面如圖十五所示：在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的反映出被測信號的失真情況（是否畸變、是否截頂），本屏中顯示當前顯示為Ua、Ia的波形 用【↑↓】鍵來切換不同的顯示通道；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓的波形，A、B、C三相所有的電流的波形，A、B、C三相所有的電壓和電流的波形；可以做為簡單的示波器使用。屏幕下方顯示出各相電壓的有效值、峰值、小峰值、各相電流的有效值、峰值、小峰值。所示：此屏以柱狀圖的形式顯示出各相電壓、各相電流的諧波含量分布情況，還能顯示出諧波失真度和各次諧波含量數值。通道UA-UB-UC-IA-IB-IC提示當前通道（可通過←、→鍵來改變所選通道），1％-10％為各諧波分量百分比（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，正常顯示，即以做為滿刻度），05-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和32 次諧波。無失真的信號應顯示次諧波（基波）。

<西安>天正華意電氣設備有限公司 西安直流接地故障速測儀 <西安>天正華意電氣設備有限公司

西安二次壓降負載測試儀當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。接線方式 — 指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；輸入方式 — 指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；電流輸入 — 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。表號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。

西安二次壓降負載測試儀此屏顯示出當前測量的三相電壓幅值（Ua、Ub、Uc）、三相電流幅值（Ia、Ib、Ic）、三相電壓電流之間的夾角（Φa、Φb、Φc）、三相有功功率數值（Pa、Pb、Pc）、三相無功功率數值（Qa、Qb、Qc）、三相視在功率數值（Sa、Sb、Sc），以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面圖六、電表校驗屏電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。

西安直流接地故障速測儀 <西安>天正華意電氣設備有限公司

西安二次壓降負載測試儀、SD卡插拔SD卡插入在儀表下側寫有SD卡的位置，將SD卡有銅觸電的一面朝下，輕輕插入，用大拇指的指甲向內頂SD卡，在SD卡正好沒入卡槽，并聽到微弱的“嗒”聲后，標示SD卡插入完成。SD卡拔出用大拇指的指甲相內頂SD卡，在聽到微弱的“嗒”聲后，將手指移開，SD卡會自動從插槽彈出，再將SD卡從儀表取出。開機狀態下插拔插拔的方法與上面講的相同。在SD卡插入之前，儀表的SD卡圖標顯示為 ，表示儀表沒有檢測到SD卡，當SD卡插入后大約1秒鐘，儀表的SD卡圖標會變為，表示儀表已經檢測到SD卡。4、使用外接DC電源儀表處于開機或關機狀態都可以使用外接DC電源，開機狀態下，使用外接DC電源可以給儀表供電的同時，給電池充電。儀表關機狀態下，使用外接DC電源則只給電池供電。充電狀態下，儀表電源插孔旁的發光二極管常亮。接入DC電源將電源線的一端插入儀表下部標有DC 5V的插孔，將電源線的另一端插入交流插座。斷開DC電源將電源線連接交流插座的一端拔出。將電源線插入儀表的另一端拔出。5、測量功能的選擇儀表所具有的功能如圖1所示，三相伏安表，壓降測試(PT端)，壓降測試(電表端)歷史記錄，系統設置。儀表開機后，進入“主菜單”頁面。在“主菜單”頁面下使用←，→方向鍵選擇功能，再按ENTER鍵進入該功能。6、界面導覽下面以“三相伏安”功能中的頁面為例進行說明，如圖2所示。功能指示圖2中界面左上角的“三相伏安”表示當前處在何種測量功能。

西安二次壓降負載測試儀用來進行低壓計量用電流互感器變比的檢測，屏中首先給出接線提示：一次電流用C相鉗表進行測量，同時顯示出當前選擇的鉗表形式和檔位（用戶可根據被測互感器的實際電流情況選擇不同的鉗表，在不超量限的情況下盡可能的選擇接近的電流檔位），注意：鉗表的使用和參數設置中電流檔位的選擇一定要對應，否則會造成測試結果不正常的情況，例如：用戶使用口徑為50毫米的鉗表進行測量時，本應在100A【中鉗】和500A【中鉗】兩種量程中選擇，但用戶錯誤的選擇了400A【大鉗】或2000A【大鉗】中的一種，就會造成測試結果不正常；屏中還顯示一次側實測電流值、二次側實測電流值、測試變比值、測量夾角（通過夾角可判定互感器的一次側和二次側是否極性相同、是否相別一致；如果夾角為0°左右，則說明互感器一次和二次同極性且同相別；如果夾角為180°左右，則說明互感器一次和二次同相別但極性反；如果夾角為60°、120°、240°或300°左右的數值，則說明相別和極性都可能反）。（9）測試_485界面這個界面用來對全電子式多功能電能表進行485通訊接口正常與否和各個功能參數的測試；共分四屏，按F1可調出現場表各費率點及總的電能參數。圖十一、測試_485 電能按F2顯示各費率點及功率需量。圖十二、測試_485 需量按F3可調三相電壓、電流、有功功率、無功功率、功因數。圖十三、測試_485 電測按F4顯示現場表的工作狀態如近編程時間、需量清零時間、編程次數、需量清零次數、電池工作時間、電表日期、系統時間、需量周期、滑差時間、自動抄表日期等。圖十四、測試_485 狀態

西安二次壓降負載測試儀操作方式一、旋轉鼠標使用方法旋轉鼠標有三種操作狀態：“左旋”，“右旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。主菜單 （見圖2）主菜單共有“CT”、“PT”2種選項，可以使用旋轉鼠標進行選擇和設置。參數設置：編號：(0000～9999)、上述設置項將在打印和保存時為索引信息方便用戶查詢。圖2 ，主界面，接線圖三、CT負荷試驗1、參數設置在CT測試主界面中，選擇進入“負荷”試驗界面（如圖4），設置二次側額定電流： 1A或5A。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存打印”及“返回”選項進行下一步操作。圖4，CT負荷測試界面 ，PT負荷接線圖四、PT負荷試驗1、參數設置在PT測試主界面中，選擇進入“負荷”試驗界面（如圖5），設定好額定二次電壓值：100V、100/√3、100/3。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存“打印”及“返回”選項進行下一步操作。五、數據查詢在測試主界面中，選擇進入“數據查詢”試驗界面（如圖6），可以選擇 “上頁“下頁返回”選項進行相應操作。圖7為調出所保存的測試結果界面。 圖6，數據查詢界面 調出結果界面附錄附錄一、更換打印紙首先斷開電源，按下打印機上的彈簧按鈕，將打印機面板打開，取出卷軸，將新紙卷放進打印機，注意光面朝外（指甲輕劃有黑色痕跡），抽出少許紙，按下面板。如果打印情況正常，但是紙上沒有文字或曲線，說明紙裝反了。售后服務承諾本產品一年保修，終身維護。

<西安>天正華意電氣設備有限公司 西安直流接地故障速測儀

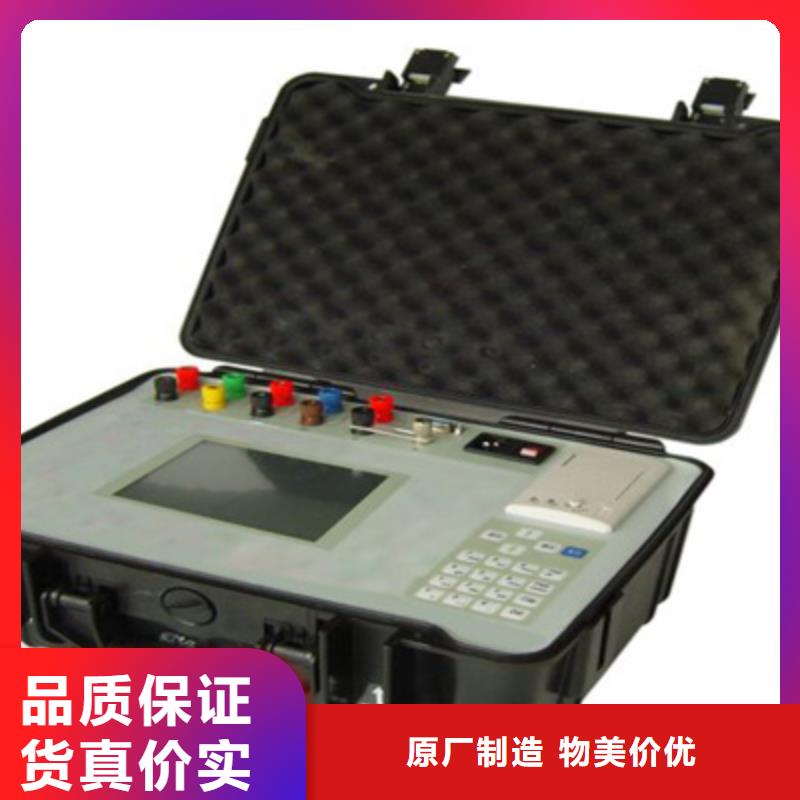

西安二次壓降負載測試儀二次負荷測試儀簡介電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—電能表誤差％εTA—電流互感器合成誤差％εTV—電壓互感器合成誤差％εr—電壓互感器二次導線壓降引起的計量誤差％在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。電網公司生產運營部的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。電壓互感器二次實際負荷：電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。電流互感器二次實際負荷：電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。

---
