麗江真空度開關測試儀非常感謝您對本產品的關注和信任。我們?yōu)槟芙o您和您的同事們提供一臺品質的用于真空開關的真空度測試儀而倍感欣慰。并懇請您在使用真空度測試儀前仔細閱讀本手冊。收到儀器后，請清點隨機附件是否齊備，并保修手續。整機及附件包括：主機 為起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕汽，導致機內絕緣水平降低。請確認本機內無濕汽后再行使用。請不要將本機放置于灰塵容易聚集的地方。請將本機放置于通風良好的場所。請注意不要在雷雨的情況下使用本機器。開機和關機時，高壓輸出線不得觸及人體，以防觸電。測量時，不要觸及高壓線和磁控電流線，以防觸電。請不要使用汽油、香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的布。 確認當?shù)仉娋W(wǎng)電壓是否與本機供電電壓相符:交流220士10％ ； 50／60HZ；（如用127V需定定制交流127V士10％，50／60HZ。）請不要損傷隨機所帶的線纜，以確保使用。本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。

<麗江>天正華意電氣設備有限公司

麗江真空度開關測試儀裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份十、質保青島天正華意電氣設備有限公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB 156－1993標準電壓GB 311.1－83高壓輸變設備的絕緣配合GB 311.2－83高電壓試驗技術 部分：一般試驗要求GB 763－90交流高壓電路在長期工作時的發熱GB 1984－90交流高壓斷路器GB 1984－89交流高壓電器動、熱穩定試驗方法GB 2706－89電工術語 高壓開關設備GB 2900.20－94高壓開關設備常溫下的機械試驗GB 7675－87交流高壓斷路器的開合電容器組試驗GB 11022－89高壓開關設備通用技術條件機械工業部 1996－11－07批準 1997－07－01實施3．使用環境條件按GB 11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1 允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB 1984――89第6章的規定外，還應滿足以下要求。6.1 一般結構要求。

麗江真空度開關測試儀本儀器采用兩次啟動高壓的方法，若儀器次啟動高壓后又回到初始狀態，此時為儀器拒檢。應檢查真空管是否處于合的狀態，如不是，則該管已嚴重漏氣或完全泄漏。（6）打印： 若需打印測試數據，則按[確認鍵]返回主菜單，按[選擇鍵]使[←]至打印測試數據，再按[打印鍵]，即可打印出所有測量數據。五、硬件構造：SH-25-III的硬件大致分為四部分1、CPU主控單元該部分用于接收用戶指令，控制顯示器進行各種顯示，產生高壓單元所需的脈沖信號，及對磁控電流控制單元發出各種控制指令，負責整個測量過程的時序控制，該單元是整個系統的主體。2、高壓與磁控電流控制板高壓部分將控制部分送來的具有一定占空比的信號進行功率放大，驅動高壓變壓器，從而產生測量所需的高壓。磁控電流控制部分用于接收控制部分的指令，進行充電，閥值比較，狀態回送及啟動磁控電流等操作。3、按鍵與顯示板按鍵部分用于用戶指令，操縱按鍵使儀器處于不同的工作狀態。顯示部分用于顯示系統的各種參數。4、打印機用于打印輸出所測量的參數，打印結果如下所示：TESTED BUIC-Ⅲ?TESTED BYUC-ⅢPRESSURE：3.260E-5Pa?CURRENT：2.621E-6A（真空度值）（漏電流值）TUBE NO： （管編號）?TUBE NO： （管編號）TUBE TYPE：（管型）TUBE TYPE：（管型）DATE： （日期）? DATE： （日期）TEST REPORT TEST REPORT（檢驗記錄）（檢驗記錄）

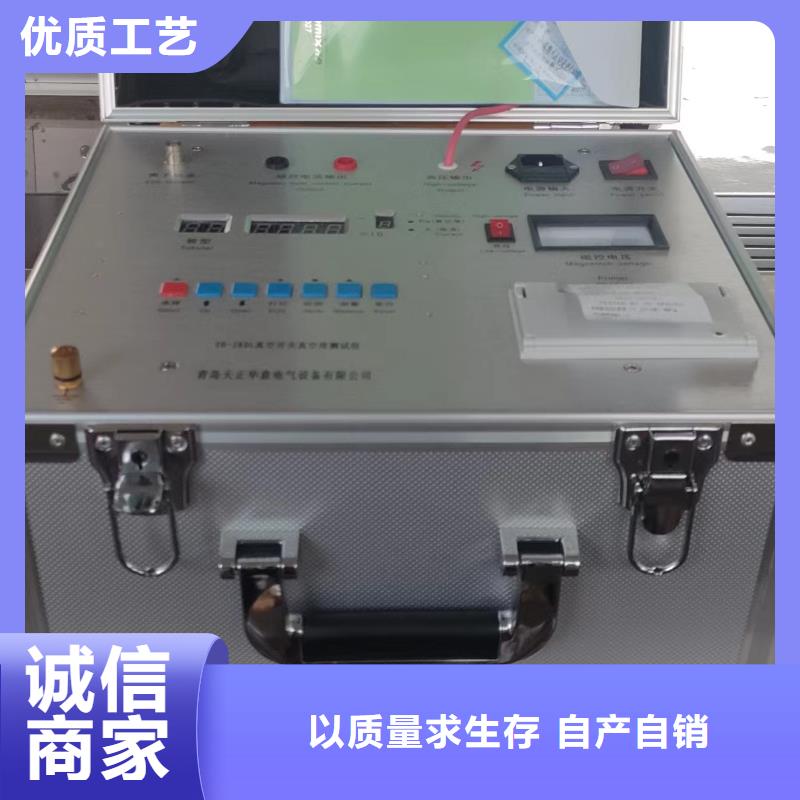

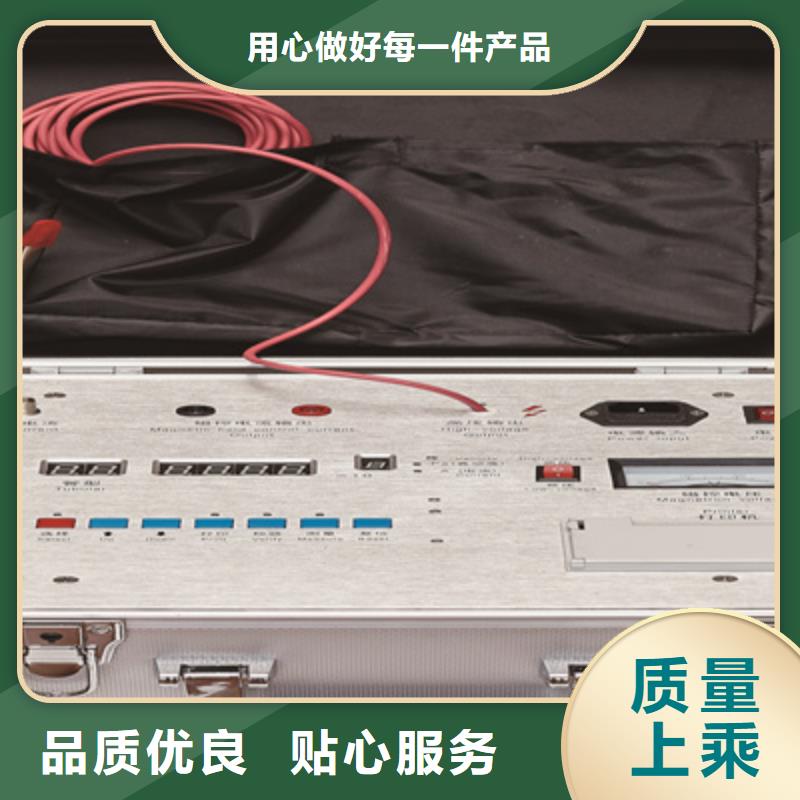

麗江真空度開關測試儀當測知離子電流后，就可以通過查詢該管型的離子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

麗江真空度開關檢測儀性價比高 <麗江>天正華意電氣設備有限公司

麗江真空度開關測試儀當測知離子電流后，就可以通過查詢該管型的離子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

---
