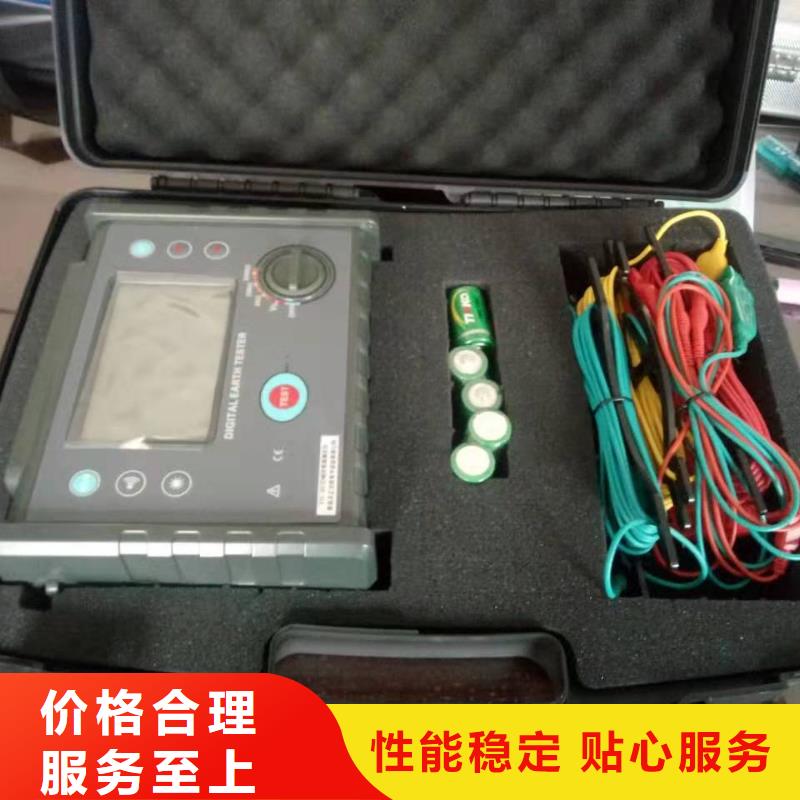

漳州接地電阻測試儀電阻測量開機自檢完成后，顯示“OLΩ”，即可進行電阻測量。此時，扣壓扳機，打開鉗口，鉗住待測回路，讀取電阻值。用戶認為有必要，可以如圖5所示用隨機的測試環檢驗一下。其顯示值應該與測試環上的標稱值一致（5.1Ω）。測試環上的標稱值是在溫度為20℃下的值。顯示值與標稱值相差一個字，是正常的。如：測試環的標稱值為5.1Ω時，顯示5.0Ω或5.2Ω都是正常的。 圖5顯示“OLΩ”，表示被測電阻超出了鉗表的上量限，見圖2。顯示“L0.01Ω”，表示被測電阻超出了鉗表的下量限，見圖6。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電阻超出了電阻報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。＊在電流測試模式下，按Ω鍵切換到電阻測試模式。＊4．電流測量開機自檢完成，鉗表自動進入電阻測量模式，顯示“OLΩ”后，按A鍵，鉗表進入電流測量模式，顯示“AC 0.00mＡ”，見圖7。此時，扣壓扳機，打開鉗口，鉗住待測導線，讀取電流值。鉗表顯示“OLＡ”，表示被測電流超出了鉗表的上量限，見圖8。閃爍顯示符號，同時具有間歇“嘟--嘟--嘟--”聲，表示被測電流超出了所設定的電流報警臨界值。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，才能繼續測量。在MR狀態下，需先按MEM鍵退出MR狀態，才能繼續測量。

漳州接地引下線導通測試儀 _保障
<漳州>天正華意電氣設備有限公司

漳州接地電阻測試儀但是根據定義，工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明，產生偏差的原因是，接地裝置的接地阻抗是復數阻抗，不僅包含電阻性分量，還含有與頻率有關的電感性和電容性分量。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試頻率與工頻不能相差太遠，且測試電流的波形應為正弦波（其他波形如方波含有豐富的諧波頻率）。中國標準GB/T17949.1-2000要求測試電流頻率應該盡量接近工頻，行業標準DL/T475-2006規定了測試電流頻率宜在40～60Hz之間。本儀器采用多種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高。三、性能特點1、測量的工頻等效性好。測試電流波形為正弦波，使用兩種頻率進行測量。2、抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。15V工頻（50Hz）干擾電壓帶來的誤差僅為0.001Ω。3、精度高。可用來測量接地阻抗很小的大型地網。4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。5、具備斷線報警功能，避免了錯誤測量。6、操作簡單。全中文菜單式操作，直接顯示出測量結果且自帶微型打印機可現場打印測量結果。7、布線勞動量小，無需大電流線。8、本儀器體積小、重量輕，方便攜帶。

<漳州>天正華意電氣設備有限公司
漳州接地引下線導通測試儀 _保障

漳州接地電阻測試儀維護指南6.1 維護和保養1、日常維護（1）本測試儀使用環境應通風良好，干燥、無粉塵、無強電磁干擾。（2）測試儀若長時間不使用，應定期通電。通常每月通電一次，通電時間不少于30分鐘。（3）測試儀長時間工作后（24小時）應關電10分鐘以上，以保持儀表良好的工作狀態。（4）測試夾和高壓棒長期使用后可能會出現接觸不良或斷路現象，應定期檢修。2、使用者的維護為了防止意外觸電的發生，請不要自行打開儀器的蓋子。如果儀器有異常情況發生，請青島天正華意電氣設備有限公司給予維護。所附的線路圖和方塊圖僅供參考之用。3、定期維護本多功能安規測試儀、輸入電源線、測試插座和相關附件等每年至少要仔細檢驗和校驗一次，以保證使用者的及測試儀的性。如果測試儀是用于生產現場或其它惡劣條件下，必須縮短檢驗周期。4、使用者的修改使用者不得自行更改儀器的線路或零件，如被更改，儀器的三包則自動失效且本公司不負責更改產生的責任。使用未經青島天正華意電氣設備有限公司認可的零件或附件也不予三包。如發現送回檢修的儀器被更改，青島天正華意電氣設備有限公司會將儀器的電路或零件修復為原來設計，并收取維修費用。6.2 簡單故障處理故 障 處 理 方 法開機液晶無顯示，按鍵無響應 檢查測試儀后面板上的保險絲是否熔斷。若熔斷，請更換F5A保險絲接地電阻為0 檢查外部連線是否出現非正常開路或短路現象儀器出現死機狀態 關機，等待半分鐘后重新開機儀器與計算機無法通訊 1、檢查選擇的串行口是否正確，是否用串口線正確連接計算機與安檢儀2、檢查是否正確安裝通訊軟件，并選擇正確的波特率和通訊地址。3、若為自編通訊軟件，則應檢查通訊協議是否一致6.3 注意事項1、本測試儀測試過程中有高壓、大電流輸出，操作人員務必嚴格按說明書操作，嚴禁身體觸及儀器帶電部位和被測負載殼體，以免觸電。2 、本機工作電源要接地（將電源插座上“E”端與大地良好連接）。3 、進行絕緣和耐壓測試時，被測負載應與大地各周圍物體保持良好的電氣隔離。4 、如果環境相對濕度大于60％RH，大于100MΩ的絕緣電阻測量精度會受較大影響。

<漳州>天正華意電氣設備有限公司 漳州接地引下線導通測試儀 _保障

漳州接地電阻測試儀本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。二、概述目前國內接地裝置的測試工作比較薄弱，一些關鍵的技術觀念比較模糊，技術手段落后。針對上述現狀，我國制訂了行業標準DL/T475-2006和標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員，我們根據這些標準，結合我們多年研究大型地網測試的實際經驗，研制成功本儀器。工頻接地阻抗，是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正，在標準GB/T17949.1-2000“接地系統的土壤電阻率，接地阻抗和地面電位測量導則部分：常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”（取代DL475-92）中作了闡述。本測量儀采用交流電流進行測試，故所測數值稱為接地阻抗，而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時，由于受不平衡零序電流以及射頻等各種干擾，使得測試結果產生很大的誤差。

<漳州>天正華意電氣設備有限公司 漳州接地引下線導通測試儀 _保障

漳州接地電阻測試儀如果鉗表的測量值大于允許值，請按單點接地進行測量。3．建筑物防雷接地系統的應用建筑物的接地極如互相獨立，各接地極的接地電阻測量見下圖。4．加油站接地系統的應用在爆炸性氣體環境下，如加油站、油田、油槽等設備必須使用防爆型產品。根據JJF2-2003《接地式防靜電裝置檢測規范》，加油站主要需測試如下設施的接地電阻及連接電阻。測試時使用的儀器必須滿足GB3836-2000《爆炸性氣體環境用電氣設備》的要求。序 號 檢測項目技術要求油罐接地電阻≤10Ω2 裝卸點接地電阻 ≤10Ω3 加油機接地電阻 ≤4Ω4 加油機輸油軟管連接電阻 ≤5ΩB型鉗表已通過防爆認證。其防爆標志為ExiaⅡBT3。防爆合格證號：CE082010。它可應用于相應的易燃易爆環境中。⑴．儲油罐、裝卸點接地電阻的測量如上圖，在加油站接地系統中，儲油罐接地極A與加油機相連接，裝卸點接地極C是一個獨立的接地極。再找一個獨立的接地極作為輔助接地極B（如自來水管等），按三點法用鉗表分別測出R1、R2和R3。則可計算出：儲油罐接地電阻為： RA＝（R1＋R2-R3）÷2裝卸點接地電阻為： RC＝R2-RA輔助地極接地電阻為：RB＝R1-RA注：測R1時，BC、AC間不能有導線連接。測R2、R3時類推。

<漳州>天正華意電氣設備有限公司

漳州接地電阻測試儀測量接地電阻的注意事項1．用戶有時會用XRD和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：⑴．用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。 這個規定是相當明確的。前已述及， 用XRD系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。十分明顯，在這種情況下，用傳統的電壓電流法和XRD系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。⑵．用XRD系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。應該說明，標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。這種規定同樣十分明確。這是因為引線電阻和接地體接地電阻在防雷上來說是等效的。

<漳州>天正華意電氣設備有限公司 漳州接地引下線導通測試儀 _保障

漳州接地電阻測試儀電阻測量原理XRD系列鉗形接地電阻儀測量接地電阻的基本原理是測量回路電阻。見下圖。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號，并在被測回路上感應一個電勢E。在電勢E的作用下將在被測回路產生電流I。鉗表對E及I進行測量，并通過下面的公式即可得到被測電阻R。R＝E/I2． 電流測量原理C＋型鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。見下圖。被測量導線的交流電流I，通過鉗口的電流磁環及電流線圈產生一個感應電流I1，鉗表對I1進行測量，通過下面的公式即可得到被測電流I。其中：n為副邊與原邊線圈的變比系數。八．接地電阻測量方法1．多點接地系統對多點接地系統（例如輸電系統桿塔接地、通信電纜接地系統、某些建筑物等），它們通過架空地線（通信電纜的屏蔽層）連接，組成了接地系統。見下圖。當用鉗表測量時，其等效電路如下：其中：R1為預測的接地電阻。R0為所有其它桿塔的接地電阻并聯后的等效電阻。雖然，從嚴格的接地理論來說，由于有所謂的“互電阻”的存在，R0并不是通常的電工學意義上的并聯值（它會比電工學意義上的并聯值稍大），但是，由于每一個桿塔的接地半球比起桿塔之間的距離要小得多，而且畢竟接地點數量很大，R0要比R1小得多。因此，可以從工程角度有理由地假設R0＝0。這樣，我們所測的電阻就應該是R1了。多次不同環境、不同場合下與傳統方法進行對比試驗，證明上述假設是完全合理的。2．有限點接地系統這種情況也較普遍。例如有些桿塔是5個桿塔通過架空地線彼此相連；再如某些建筑物的接地也不是一個獨立的接地網，而是幾個接地體通過導線彼此連接。在這種情況下，如果將上圖中的R0視為0則會對測量結果帶來較大誤差。出于與上述同樣的理由，我們忽略互電阻的影響，將接地電阻的并聯后的等效電阻按通常意義上的計算方法計算。這樣，對于N個（N較小，但大于2）接地體的接地系統，就可以列出N個方程：其中：R1、R2、…….RN是我們要求得的N個接地體的接地電阻。R1T、R2T、……RNT分別是用鉗表在各接地支路所測得的電阻。這是一個有N個未知數，N個方程的非線性方程組。它是有確定解的，但是人工解它是十分困難的，當N較大時甚至是不可能的。

<漳州>天正華意電氣設備有限公司 漳州接地引下線導通測試儀 _保障

漳州接地電阻測試儀感謝您購買了本公司的鉗形接地電阻儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊。——遵守本手冊所列出的操作注意事項。?任何情況下，使用本鉗表應特別注意。?注意本鉗表所規定的測量范圍及使用環境，禁止鉗測動力線。?注意本鉗表面板及背板的標貼文字。?開機前，扣壓扳機一兩次，確保鉗口閉合良好。?開機時，不要扣壓扳機，不能鉗任何導線。?正常開機，顯示“OL Ω”符號后，才能鉗測被測對象。?鉗口接觸平面必須保持清潔，不能用腐蝕劑和粗糙物擦拭。?避免本鉗表受沖擊，尤其是鉗口接合面。?危險場合，強烈選用本公司的防爆型鉗形接地電阻儀。?防爆型產品，在危險場所內嚴禁拆卸和更換電池。?本鉗表在測量電阻時鉗頭會發出連續的輕微“嗡--”聲，這是正常的，注意區別報警的“嘟--嘟--嘟--”聲。?測量導線電流不要超過本鉗表的上量限。?長時間不用本鉗表，請取出電池。?拆卸、校準、維修本鉗表，必須由有授權資格的人員操作。?由于本鉗表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?本用戶手冊中標有“＊”的內容僅限于C型。二．簡介系列鉗形接地電阻儀是我公司技術研發團隊對技術品質的卓越追求，通過不斷創新完善，對老款產品的徹底升級。其性能主要體現在：具有RS232接口功能，實現測試數據上傳電腦，軟件監控（選配）。突破開機長時間自檢等待，開機立即進入測試。突破繼電器自檢方式，采用先進的算法及數字集成處理技術。突破老款產品笨重的問題，更加符合手持儀表的特性。全新外觀設計，面板6鍵操作，性能直通。增加了聲光報警功能，“嘟--嘟--嘟--”報警聲。增加了干擾信號識別指示功能，“嘟--嘟--嘟--”聲提示。測量范圍增加到0.01Ω-1200Ω。存儲數據99組，功耗更低，啟動、工作電流小于50mA。系列鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為XRD系列鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
