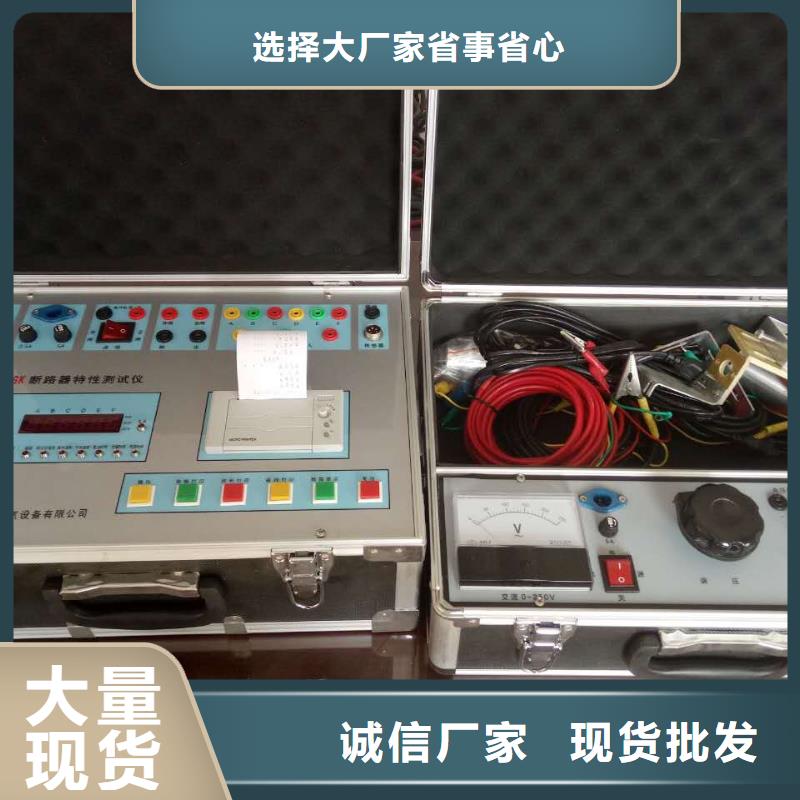

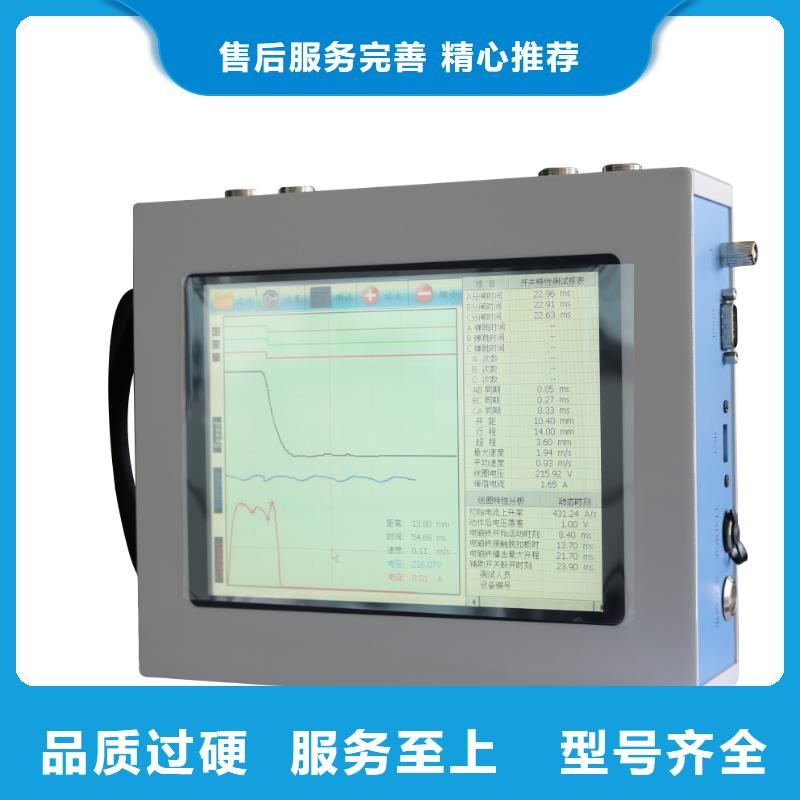

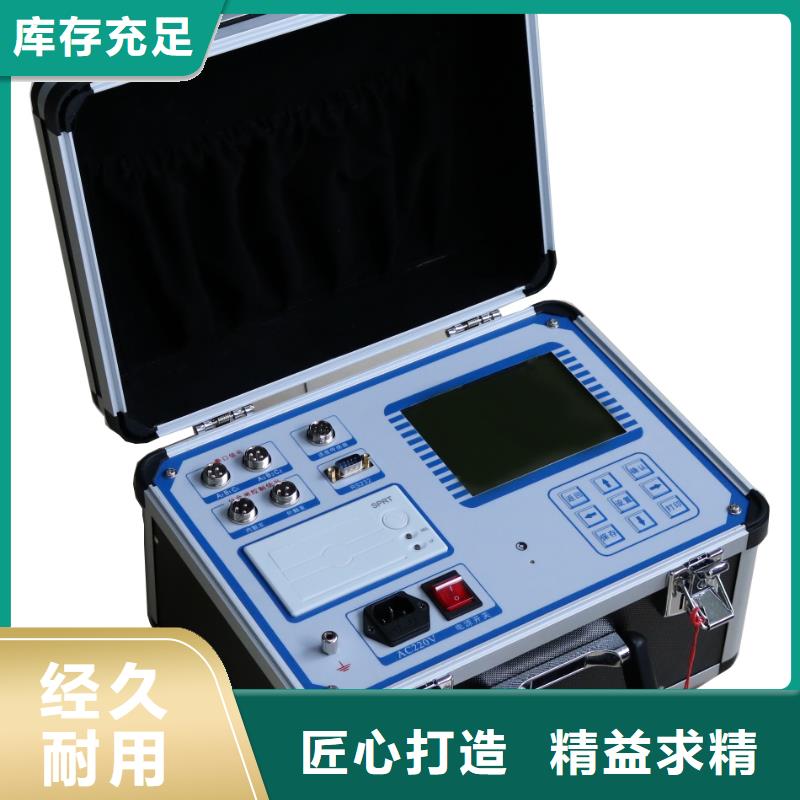

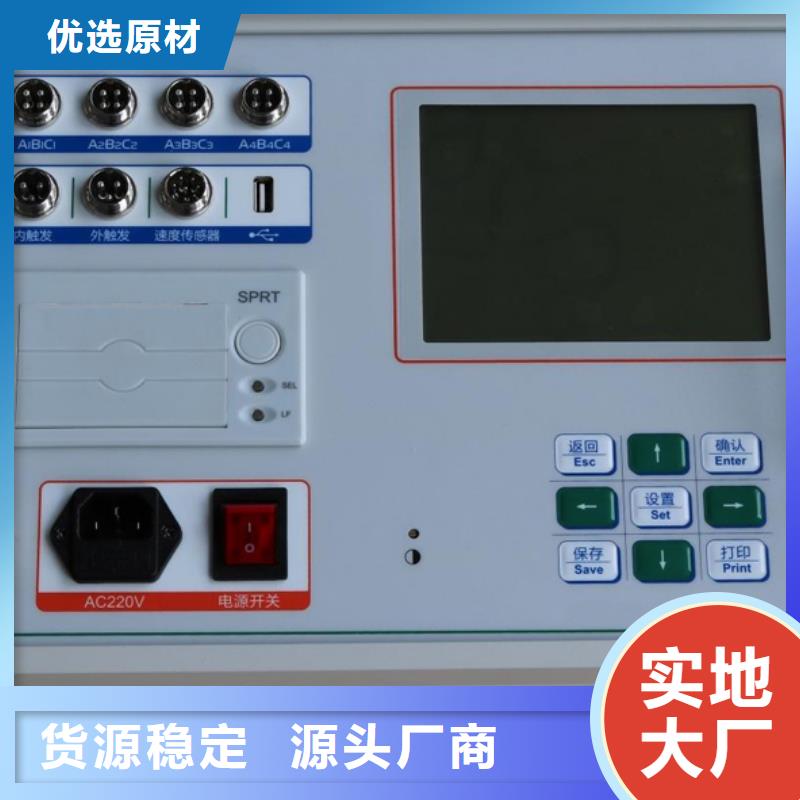

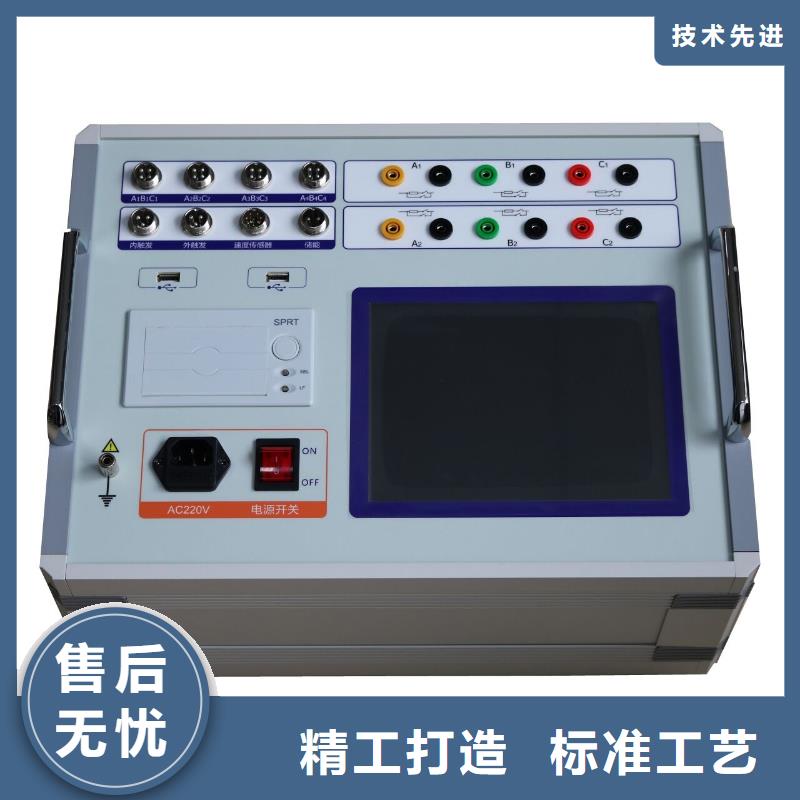

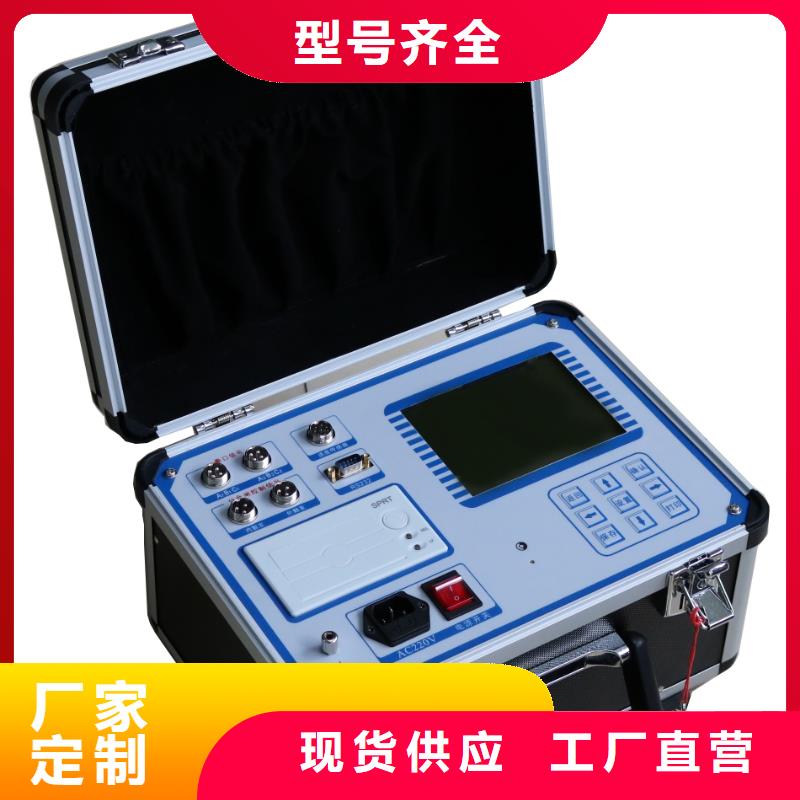

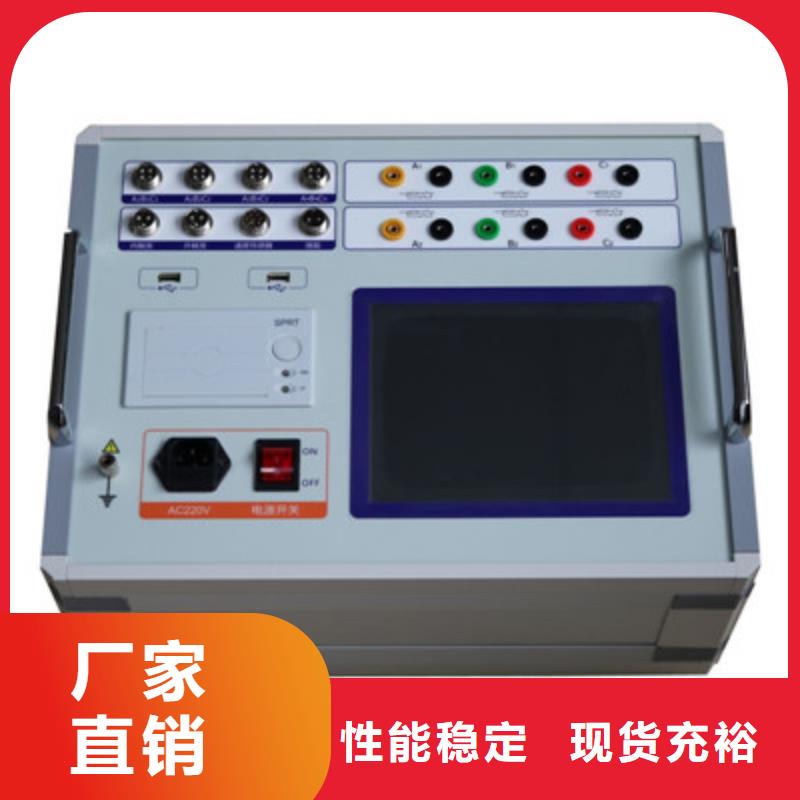

福建漳州高壓開關測試儀戶外真空開關及六氟化硫安裝示意圖：SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：七、菜單說明：開機后進入儀器操作主界面：A、文件菜單：點擊文件菜單，如下圖：⑴、新建：點擊此菜單，刷新成空白屏幕。⑵、打開：點擊此菜單，打開先前保存的測試數據或進入其他數據庫。⑶、保存：點擊此菜單，以當前測試的日期自動命名保存，再點擊OK鍵關閉，如下圖：⑷、生成包絡線：點擊此菜單，通過導入幾組相同的測試數據（同一款斷路器、都是合或分閘的數據 、傳感器選擇、速度定義等完全一致），生成包絡線。⑸、加載包絡線；測試完成后，點擊此菜單，進行速度的包絡線對比。⑹、關閉包絡線：點擊此菜單，關閉包絡線。⑺、綜合打印：點擊此菜單，打印測試的全部數據。⑻、當前頁打印：點擊此菜單，只打印當前頁的測試數據。⑼、退出：點擊此菜單，退出測試關機，日常測試完畢后，直接關閉電源即可。B、點擊設置菜單，如下圖：⑴、參數設置：點擊此菜單，設置開關類型、傳感器選擇、采集時間、操作電壓等參數 的設置，如下圖：①、采集時間是指斷口信號采集時間長度，通常設置為1秒，可根據需要設置， 可設置200秒。②、預置行程是指設置斷路器的總行程（開距加超程），點擊數字14彈出輸入鍵盤，編碼器360和傳感器必須設置，再點擊啟動預置行程。直線傳感器可以不 需要設置進行測試。以下是數字鍵盤，點Esc鍵刪除當前輸入的數字，點Enter鍵確認輸入的數字。數字鍵盤圖如下：③、操作電壓是指當前斷路器的動作電壓，通過數字鍵盤來輸入。④、速度選項：根據廠家給的速度定義輸入，如果不知道當前斷路器的速度定義，真空選擇項，SF6選擇一項。⑤、主斷口：默認為A1為主斷口，也可以根據需要設置其他的斷口為主斷口（如果 主斷口損壞或傳感器裝在其他相上使用）⑥、觸發方式中的自觸發：選擇此項主要是針對沒合（分）閘線圈的斷路器，測量 彈跳時間和次數、三相不同期、速度等參數，其分（合）閘時間是推算出來的。⑦、設置完成后點擊退出存盤。⑵、擴展平均速度定義菜單：此菜單主要是針對一些速度定義比較特殊的斷路器使用，數據測量完成后再進行速度定義計算。
