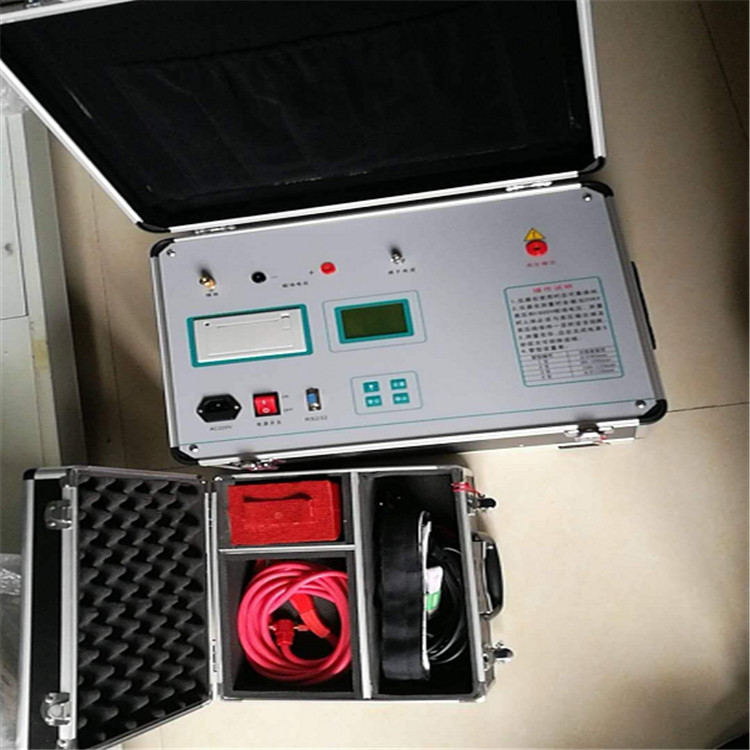

隴南真空度開關測試儀本儀器不但可以用于橫磁場還可以用于縱磁場真空開關的測試。二、主要特點：基于電離電荷的采樣技術真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。 測試原理?將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。

<隴南>天正華意電氣設備有限公司

隴南真空度開關測試儀本儀器不但可以用于橫磁場還可以用于縱磁場真空開關的測試。二、主要特點：基于電離電荷的采樣技術真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。 測試原理?將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。

隴南真空度開關測試儀質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB156－1993標準電壓GB311.1－83高壓輸變設備的絕緣配合GB311.2－83高電壓試驗技術部分：一般試驗要求GB763－90交流高壓電路在長期工作時的發熱GB1984－90交流高壓斷路器GB1984－89交流高壓電器動、熱穩定試驗方法GB2706－89電工術語高壓開關設備GB2900.20－94高壓開關設備常溫下的機械試驗GB7675－87交流高壓斷路器的開合電容器組試驗GB11022－89高壓開關設備通用技術條件機械工業部1996－11－07批準 1997－07－01實施3．使用環境條件按GB11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB1984――89第6章的規定外，還應滿足以下要求。

<隴南>天正華意電氣設備有限公司
隴南附近真空度開關檢測儀廠家

隴南真空度開關測試儀隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10-4～10-1Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。

隴南附近真空度開關檢測儀廠家 <隴南>天正華意電氣設備有限公司

隴南真空度開關測試儀技術參數：1. 真空度測量范圍： 1×10-1～1×10-52. 測 量 誤 差： ＜10％3. 測 量 分 辨 率： 10-5pa4. 允許環境溫度： -20℃～50℃5. 空 氣 濕 度： ≤80％RH6. 電 源： AC，220V，50Hz±10％7. 外 型 尺 寸： 420×290×210（mm）8. 重 量： 8kg 四、使用說明： 真空度測試儀是真空滅弧室的真空度的鑒定設備。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上有更好的準確性，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用兩次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有26條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量可靠，造型美觀，使用方便。本儀器分兩種用途使用：1、用于真空滅弧室生產線中滅弧室的質量控制，斷路器生產廠家的滅弧室的入庫檢驗。2、用于檢測安裝于開關整機上的真空滅弧室的真空度。這類檢測主要用于供電部門的例行檢修及容量試驗中對真空滅弧室承受能力的判定操作面板示意圖

隴南真空度開關測試儀一般結構要求。6.1.1真空斷路器應配用規定型號的真空滅孤室。配用的直空滅孤室型號在產品技術條件中規定。真空滅孤室上應有性的出廠編號。6.1.2用以裝配真空斷路的真空滅孤室內的氣體壓力應低于1.33×10-3Pa6.1.3真空斷路的允許貯存期不短于15年。（以下內容從略。）附錄B：中華人民共和國行業標準10～35KV戶內高壓真空斷路器DL403－91訂貨技術條件1范圍范圍1.1 適用范圍本訂貨技術條件適用于額定電壓為10～35KV，頻率為50Hz的三相和單相戶內高壓真空斷路器（以下簡稱真空斷路器）及其配用的真空開關管（簡稱開關管，又稱滅孤室）。該產品主要用于交流配電系統變電站內的保護和控制，以及工礦企業變電站、電氣列車等頻繁操作的場所。1.2 引用的標準真空斷路器除滿足GB1984《交流高壓斷路器》、DL402《交流高壓斷路器訂化技術條件》外，還應符合本技術條件的規定。其基本試驗要求和方法尚應滿足下列標準的規定：GB3309《高壓開關設備常溫下的機械試驗》；GB311.1《高壓輸變電設備的絕緣配合》；GB11022《高壓開關設備通用技術條件》；GB763《交流高壓電器在長期工作時的發熱》；GB2421～2424《電工電子產品基本環境試驗規程》；GB2706《交流高壓電器動、熱穩定試驗方法》；1.3 使用環境條件（以下內容從略）。2額定參數（中間內容從略）。中華人民共和國能源部1991－03－06批準 1991－08－01實施2.13真空開關管（即滅孤室）的有效期15～20年。在允許期之末，真空開關管的真空度不得大于6.6×10-2Pa。注：有效期包括儲存期和使用年限，此時間從真空斷路器出廠（真空斷路器制造廠）之日算起。2.14額定參數配合（以下內容從略）。隴南真空度開關測試儀3結構和技術要求（以下內容從略）。4試驗項目、試驗方法與檢驗規則（中間內容從略）。4.14.5儲存期的檢查在規定的使用有效期內，開關管內的真空度不得高于6.6×10-2Pa。。檢查儲存期的方法是：將開關管置于磁控真空計中，記下測得的真空度值Pn，靜置tnd后，復測其真空度值Pn＋1由下式計算儲存期T（a）tn值根據需要確定，但不得少于7d。注：使用本式計算儲存期應注意排除吸附作用和無件排所作用對真空度的影響。5出廠檢驗（以下內容從略）。6標志、包裝、運輸和保管（以下內容從略）。

隴南附近真空度開關檢測儀廠家

隴南真空度開關測試儀、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑 4號管型注意：一般情況下玻璃管的壁厚為5mm陶瓷管的厚度為10mm。先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面：界面④其中××表示充電所需要的時間。

隴南真空度開關測試儀具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。

<隴南>天正華意電氣設備有限公司 隴南附近真空度開關檢測儀廠家

隴南真空度開關測試儀非常感謝您對本產品的關注和信任。我們為能給您和您的同事們提供一臺品質的用于真空開關的真空度測試儀而倍感欣慰。并懇請您在使用真空度測試儀前仔細閱讀本手冊。收到儀器后，請清點隨機附件是否齊備，并保修手續。整機及附件包括：主機 為起見，在對本機作各種聯接時，請不要抓住線纜進行拉扯，而應握住插頭進行操作。請不要將本機放置于可能受熱和受潮的地方，如火爐，水槽等。本機從寒冷的環境中被帶到充分加熱的環境中，機內可能會凝結濕汽，導致機內絕緣水平降低。請確認本機內無濕汽后再行使用。請不要將本機放置于灰塵容易聚集的地方。請將本機放置于通風良好的場所。請注意不要在雷雨的情況下使用本機器。開機和關機時，高壓輸出線不得觸及人體，以防觸電。測量時，不要觸及高壓線和磁控電流線，以防觸電。請不要使用汽油、香蕉水等化學試劑擦拭機器，而應使用柔軟干燥的布。 確認當地電網電壓是否與本機供電電壓相符:交流220士10％ ； 50／60HZ；（如用127V需定定制交流127V士10％，50／60HZ。）請不要損傷隨機所帶的線纜，以確保使用。本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。

隴南真空度開關測試儀對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。 漏電電流的處理對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10-4Pa數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。內置多條真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當的差異。為準確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我廠 的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了很多真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入產品。因此 產品內置了很多真空滅弧室的測量曲線。這是國內外同類產品中的。完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。 產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。

隴南附近真空度開關檢測儀廠家

隴南真空度開關測試儀當測知離子電流后，就可以通過查詢該管型的離子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖１所示。H. V AC220V 勵磁 勵磁線圈 滅 弧室 L.YRf圖1 滅弧室真空度磁控度放電法測試電路在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回斷路器裝置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。四、操作使用方法1、儀器面板及連線說明：儀器面板如圖2所示，檢漏鍵用于對真空管真空度進行初步的判斷測量鍵用于施加高壓及強電磁場對真空管真空度進行定量測試。在儀器側面有一個高壓輸出端子，可用高壓線連到真空管的一個觸頭上。離子電流輸入端連接到真空管的另一個觸頭上。磁場電壓兩輸出端應接到勵磁線圈的兩個接線端子上。接地端用于儀器外殼的保護接地。管型輸入拔碼開關用于輸入滅弧室的管型，滅弧室的管型由滅弧室外直決定，帶外罩的以外罩直徑為準。2、管型選擇：陶瓷、玻璃滅弧室 管徑小于80mm為00號管型管徑大于80mm小于100mm為02號管型管徑大于100mm小于110mm為04號管型管徑大于110mm為06號管型室內環氧樹脂全封閉式滅弧室、6000V及以下滅弧室選定01號管型3、進行檢漏：測試真空度前應進行檢漏。

隴南真空度開關測試儀華中科技大學從九十年代初開始研究真空開關滅弧室真空度現場的定量檢測，經過近十年的努力，于一九九九年獲得，并實現了現場不拆卸定量測量。有了定量測量的手段，不僅可以測量真空開關真空度是否在正常范圍內，同時更重要的是，對某些泄漏速度較快的真空開關，通過歷年測量結果相比較，可以大致推斷它的壽命，真正起到意外事故發生的目的。本公司推出的TH-ZKV真空度測試儀是經現場多次試驗后不斷完善的升級換代產品。該產品結構緊湊，機型輕便小巧，測試時間更短，測量可靠性、穩定性、精度更高，功能更加完善。二、主要特點1、可定量測量各種型號真空開關滅弧室內的真空度；2、現場測量時不需拆卸真空開關；3、測試結果準確可靠；4、液晶漢字顯示，操作更加簡單方便；5、可保存、打印、查看測試的歷史試驗數據；6、儀器帶有RS232通訊接口，可以連接計算機實現通過計算機對儀器控制與操作等多種功能；7、儀器重量輕，攜帶方便；三、性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-5～10-1Pa；3、電場電壓∶ 20KV；4、磁場電壓∶ 1600V；5、測試精度：5％ 6、使用環境： -10℃～40℃；7、外形尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。

隴南真空度開關測試儀使用方法?（1）連線：將面板上的磁控電流輸出端通過導線與磁控線圈相連，使滅弧室觸頭至于分狀態（線圈套于滅弧室外），將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空（如圖所示）。 注意：使用前儀器必須良好接地！ 線圈與高壓輸出端應留有足夠距離。檢查連線正確后便可開機。（2）開機：將儀器的電源開啟后，顯示屏顯示菜單如下圖：（3）管型選擇：測量時，首先選擇管型，儀器內已存入多種管型，具體參數見附錄表格。按[選擇鍵]，使[←]指向選擇測試管型，按[確認鍵]，用［＋鍵］或［－鍵］調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若說明書中沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替. 如果沒有可代用的參數，則可按[選擇鍵]使[←]指向“A”，這樣可直接給出電離電流，一般來說。電離電流（A）較真空度（Pa）小2個數量級。（4）檢驗儀器功能該功能廠家用于調試儀器，用戶可以不關心。（5）測量按[選擇鍵]使[←]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。儀器內計算機執行測量步驟如下：啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電電流＋電離漏電電流→扣除漏電電流→電流轉變成真空度值→顯示、打印。若測量電離電流，則顯示電流值。

---
