江西新余工頻高壓局放試驗裝置 使用技術及注意事項1、因各生產廠家絕緣子的材料和制作工藝略有不同，偵測到放電故障后儀器顯示的數值也不同。2、聽到故障聲音后（故障聲音包括放電產生的高頻聲音和絕緣子本身絕緣電阻下降發出的高頻雜音），原則上應按常規方法有針對性的檢修，外觀檢查，清洗，擦拭等。3、擦拭后，仍能聽到故障聲音，說明此絕緣子不是污染放電，已經嚴重劣化。4、在干燥天氣10KV（距離6-18M），27KV（距離6-10M），35KV（距離10-22M），110KV（距離20-40M），220KV（距離30-45M），500KV（距離35-50M），線路聽到故障聲音后〔顯示分貝值大于20（參考值）〕，說明此絕緣子絕緣不良或27KV以上絕緣子串絕緣電阻降低（靈敏度調至）。5、偵測閃絡故障時，受天氣狀況影響（如晴天，陰天，下霧天）所測數值有所不同。在同一絕緣子上，如晴天檢測不到故障聲音，而在下霧天能夠檢測到，說明該絕緣子故障較小，如晴天能直接檢測到故障聲音，說明故障已比較大。6、在一定濕度下（如早上，下霧天）沒有聽到放電音，可減少絕緣子擦洗次數，避免大面積盲目擦拭每個絕緣子，省工省時，減輕工作量。7、在晴天時對變電站高壓接頭在3-6米偵測時，10KV顯示分貝值大于20；35KV顯示分貝值大于30；110KV顯示分貝值大于40；220KV顯示分貝值大于45；500KV顯示分貝值大于60；即接觸不良應引起點注意（參考值）。8、在干燥天氣偵測到的絕緣子故障音多為低阻和閃絡故障，濕度較大的天氣多為污染故障（包含低阻和閃絡故障）。9、在同一條線路上，可對多個絕緣子比較，可迅速判斷出故障絕緣子。10、在同一條線路上，聽到多個絕緣子故障聲音后，應首先檢查分貝值大的絕緣子故障，再檢查分貝數值比較小的絕緣子故障。11、運行中的汽車，人體走動，都會產生超聲波，但不是連續性的，有時會干擾機器，應注意區別。

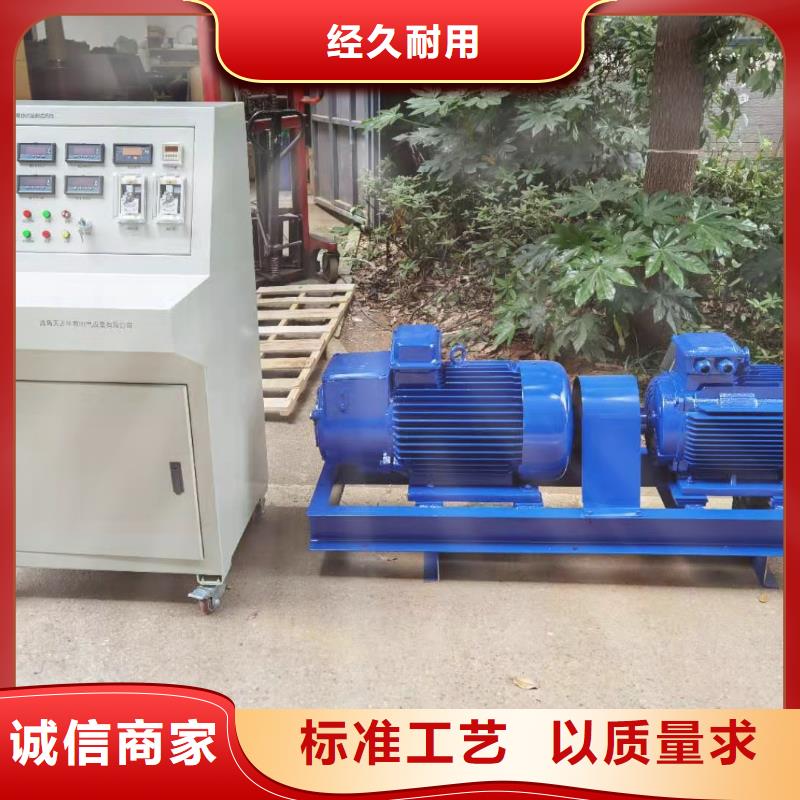

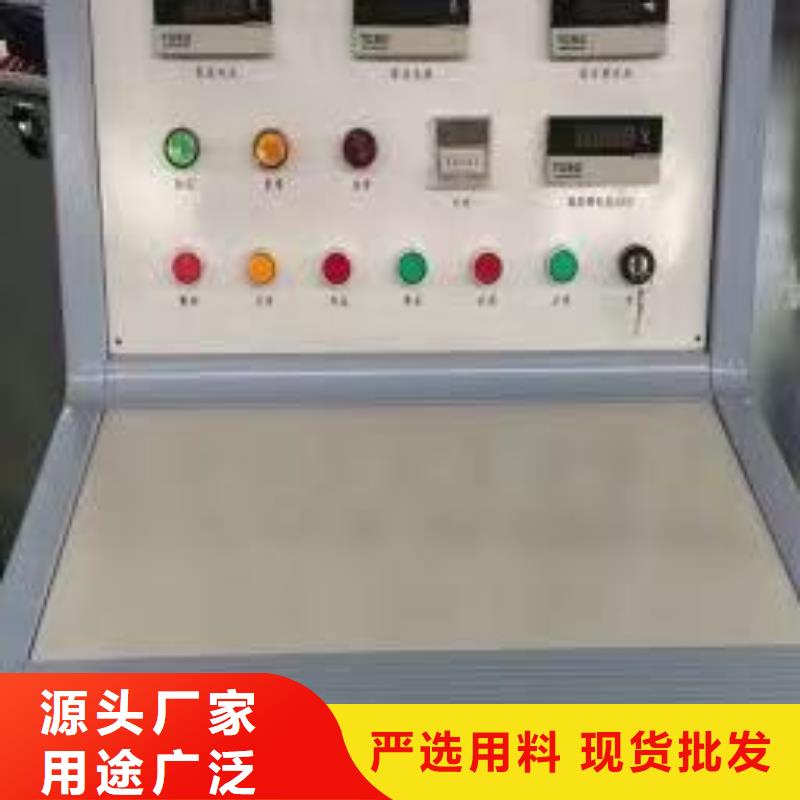

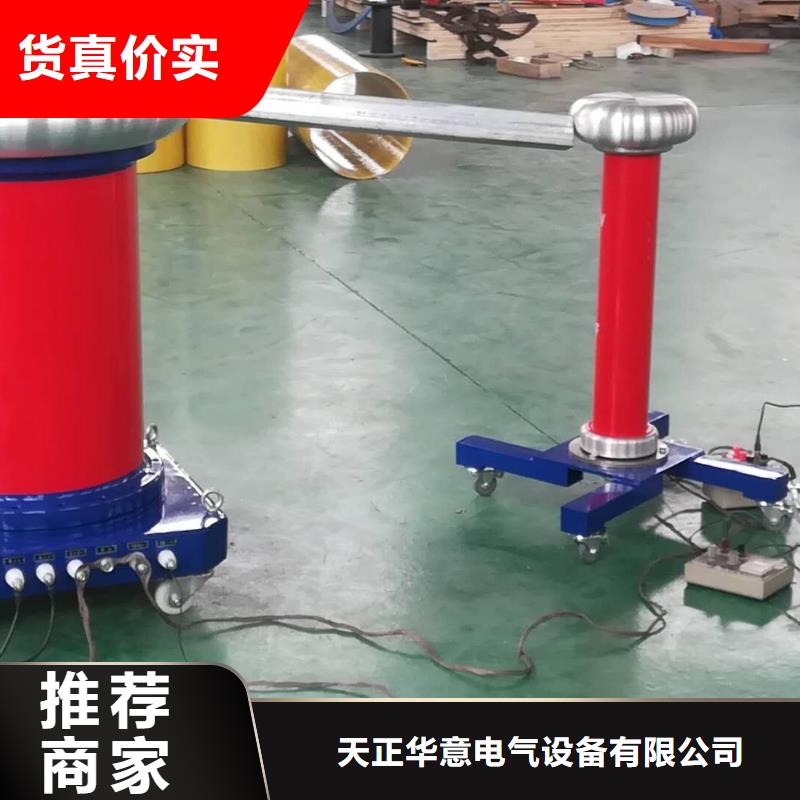

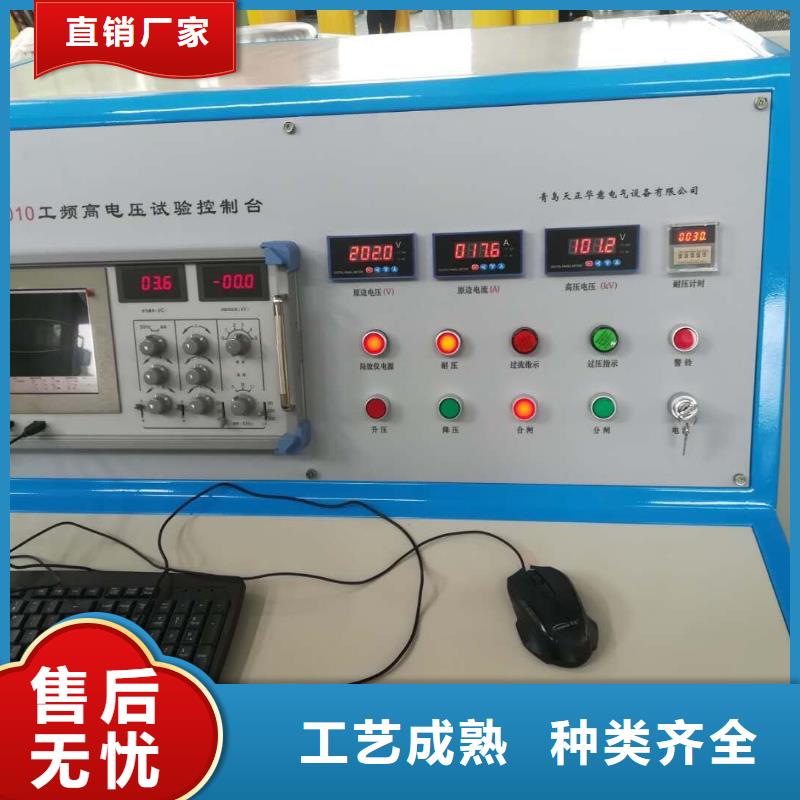

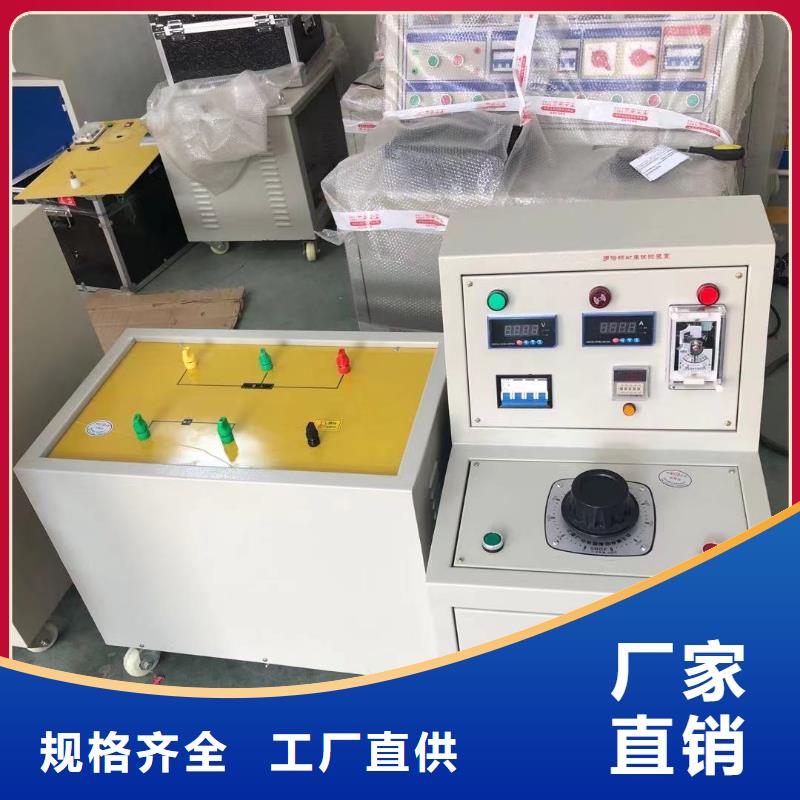

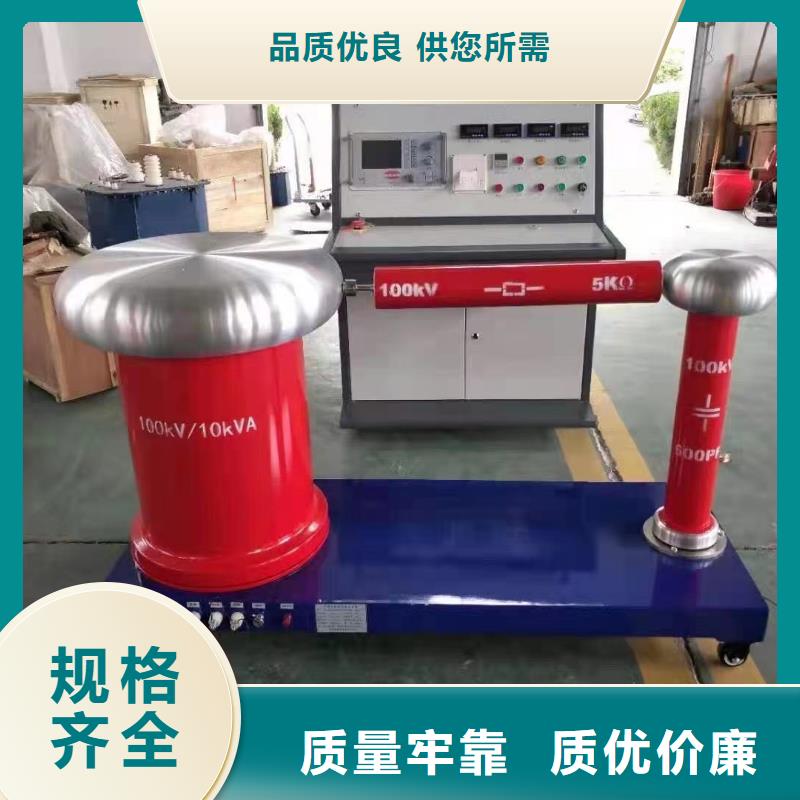

江西新余工頻高壓局放試驗裝置 技術參數1．局部放電量（絕緣筒式）A、10-120kV額定電壓（UH），在UH下局部放電量≤3-5PCB、250-300kV額定電壓（UH），在UH下局部放電量≤5PCC、350-750kV額定電壓（UH），在80％UH下局部放電量≤5PC，在UH≤10PCD、800KV-1500kV額定電壓（UH），在80％UH下局部放電量≤10PC2．串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％3．允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行4．單臺試驗變壓器阻抗為3％-12％，串接阻抗為5％-25％5．波形畸變率＜3％6．其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!五、設備組成(僅供參考使用方法A、準備工作（1）選擇合適容量、電壓的電源（2）接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。（3）按照項五設備組成圖選擇合適導線，正確接好每根連線。（4）接好各設備的接地線，特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序（參照控制臺使用說明書）（1）復查A、“準備工作”中的（2）、（3）、（4）項（2）關閉試區大門（3）將控制臺手動/自動選擇開關24向左置于手動位置。（4）將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間（如有1分鐘）。（5）將調壓速度調節旋鈕8逆時針旋到底。（6）用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表5，數碼管亮，指示控制柜已供電。（7）啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈（如有一、二次開關柜應先合一次開關柜，再合二次開關柜）。（8）按升壓按鈕16，此時升壓指示燈16亮。

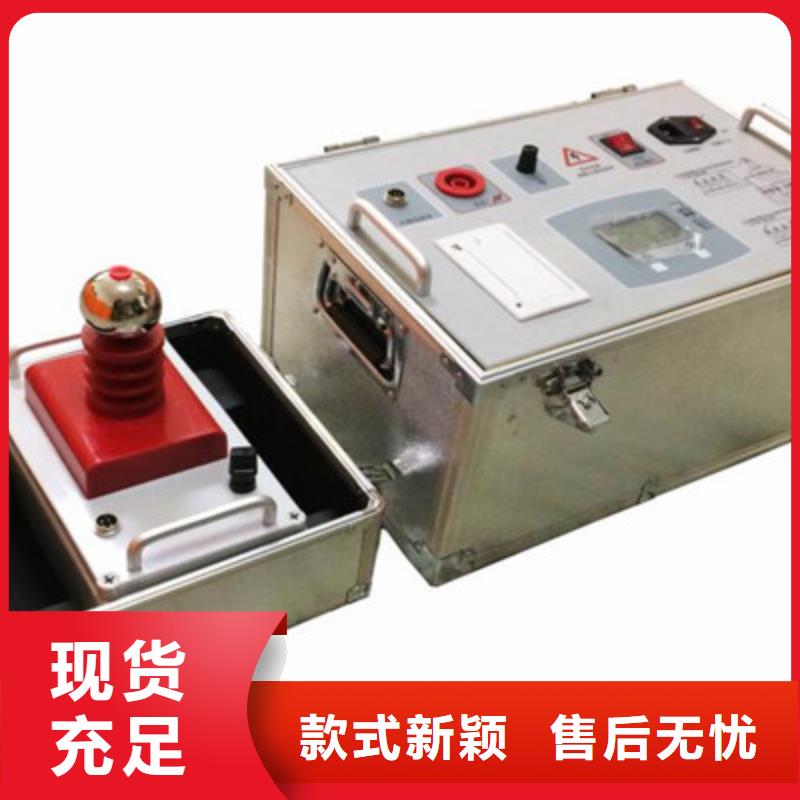

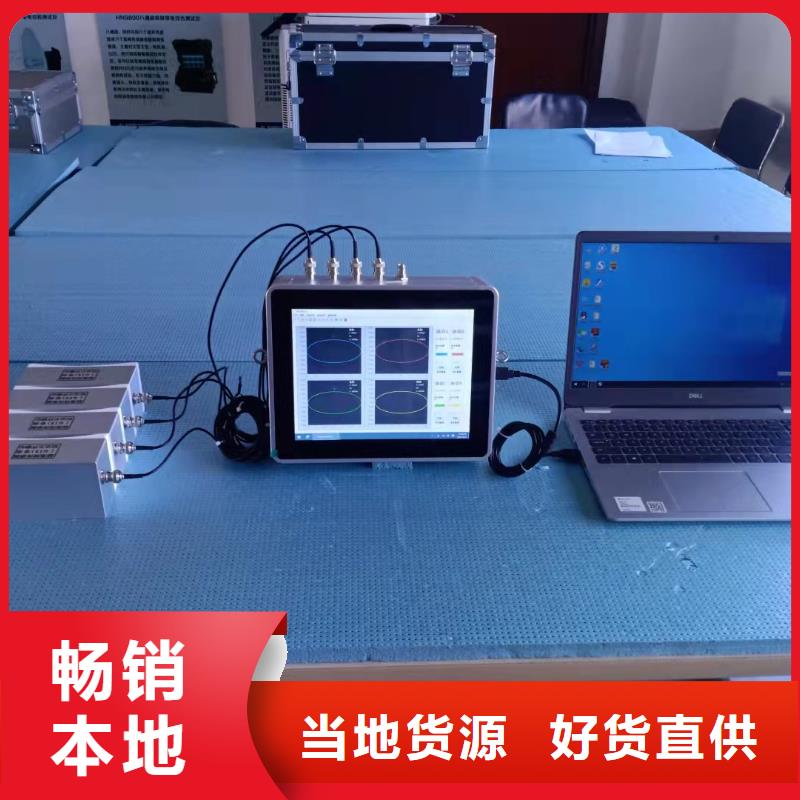

江西新余工頻高壓局放試驗裝置 由以上局部放電過程分析，同時根據局部放電的特點（同種試品，同樣的環境下，電壓越高局部放電量越大）可以知道：一般情況下，同一試品在一、三象限的局部放電量大于二、四象限的局部放電量。那是因為它們是電壓的上升沿。（第三象限是電壓負的上升沿）。這就是我們測量中為什么把時間窗刻意擺在一、三象限的原因。三、局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。
