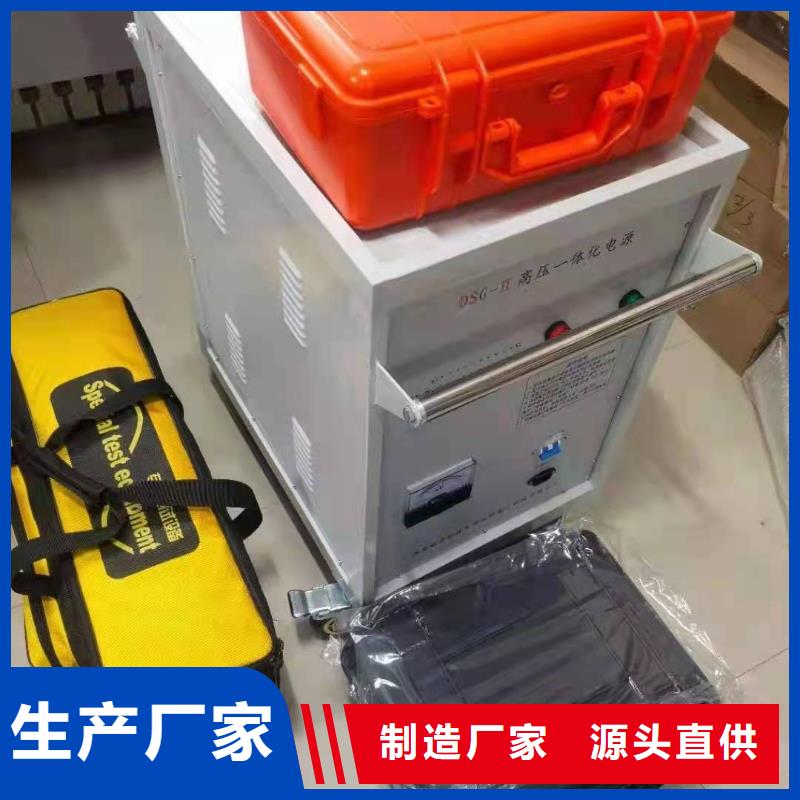

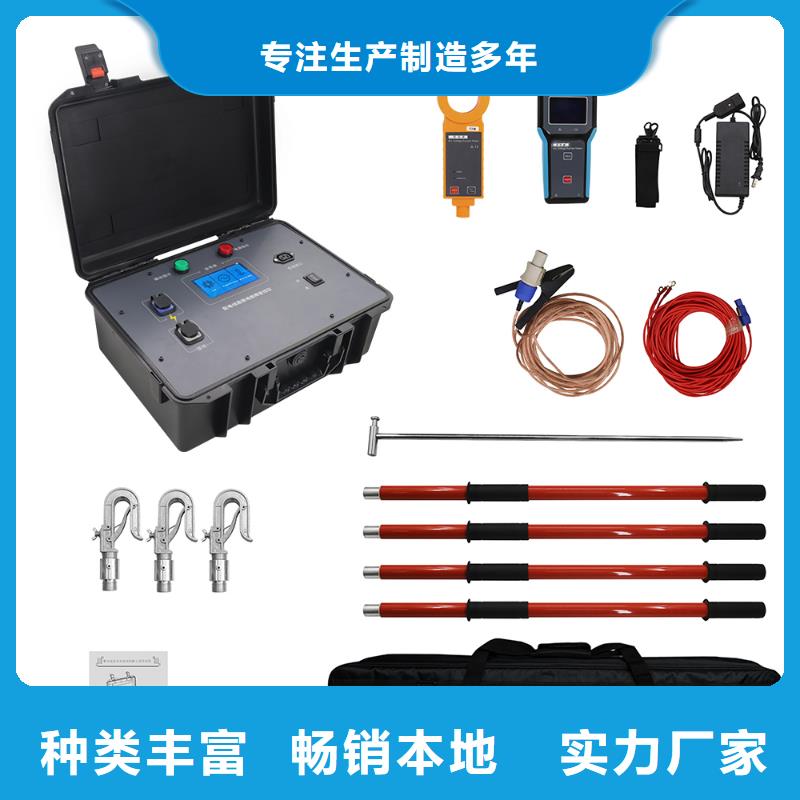

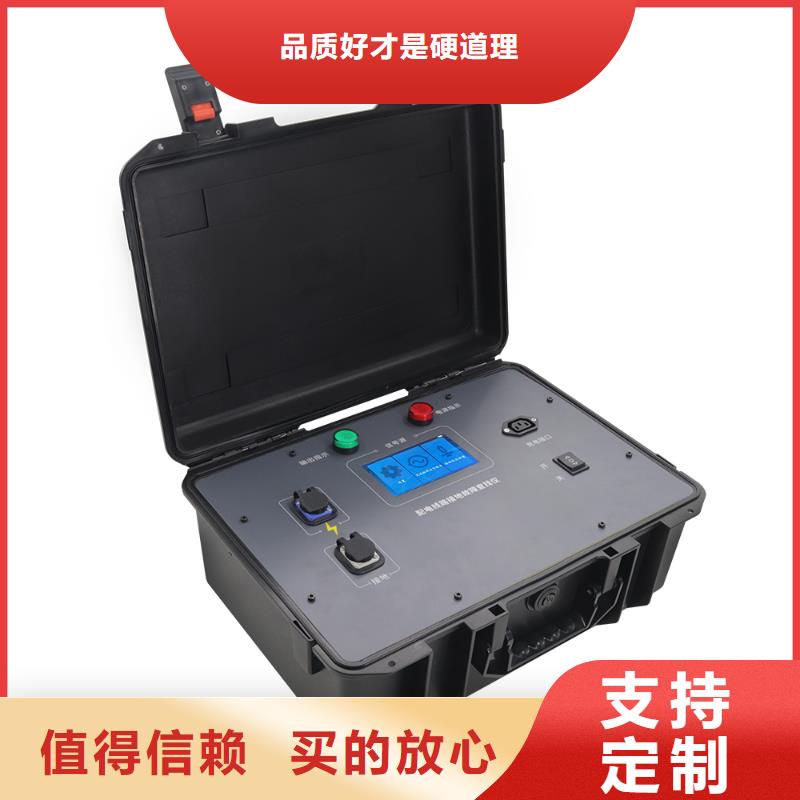

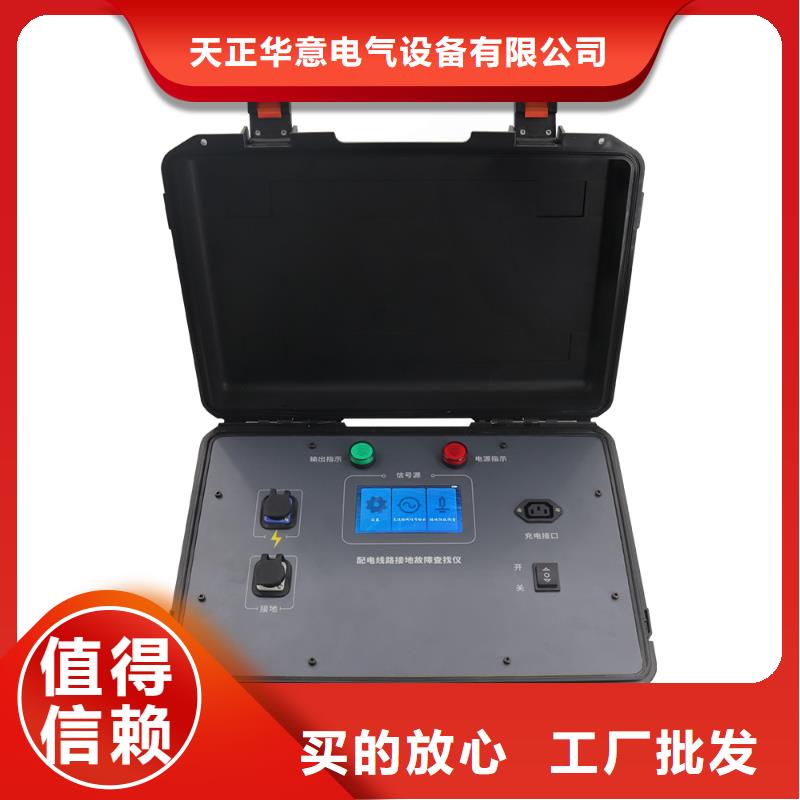

安徽銅陵架空線路故障測試儀系統概述 本測試系統是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/TkV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。本裝置的可實現的測試項目(配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量； b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量； c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器； d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

安徽銅陵架空線路故障測試儀為采集器正向夾持的信號波形，圖26為同一信號反向夾持的信號波形，夾持方向不同波形相反不影響檢測結果。?如圖27為檢測到不穩定的信號時的波形；?如圖28位檢測到的穩定的小信號的波形；7.3定位步驟:定位故障由定線、定段和定點組成。7.3.1定線：首先確定故障線路，將高壓主機信號線搭在待測線路上，向故障相注入高壓直流信號，該信號將沿線路流至故障點，并經故障點流入大地。這樣，從信號注入處至故障點會有等值的直流電流。通過查看主機開始檢測屏幕中的“接地狀態”查看線路上是否存在故障。7.3.2定段：檢測到線路發生故障，然后確定故障的區段。圖29 故障配電線路示意圖用采集器在線路主要分支測量信號，接收器故障檢測將顯示故障點位置是在上游或下游，上游表示故障在靠近信號輸入方向，下游表示故障在遠離信號輸入方向。按照上述方法，就可以準確確定故障區段。例如上圖中所示，在節點“a”處測量，確定粗線（紅線）部分為故障區段。7.3.3定點：當確定故障區段后，主機輸出的信號將沿線路經故障點流入大地（如下圖），根據此特點即可采用二分法進一步定位故障。圖30故障信號流向圖二分法：①　在故障線路中間位置塔桿兩側檢測信號電流，通過采集器測量到的信號后，將在接收器上顯示故障是在上游還是在下游。若在塔桿輸入/輸出兩側側均為上游，則表示故障在信號靠近的主機側；若在塔桿輸入/輸出兩側側均為下游，則表示故障在信號遠離主機側；若在塔桿輸入側為下游,輸出側為上游，則表明故障就在此處。②若在上述檢測后，確定故障在下游，則在下游線路中間位置進行第二次測量，并重復上述的測量過程，然后逐步縮小故障范圍后，直至找到故障點位置。注：當檢測到塔桿兩側的信號值有明顯不同時（兩側相差大于5mA），很有可能存在故障，請重點檢查此處。8售后服務：8.1凡購本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。8.2自購機之日起，在保修期內，維修不收取維修費；保修期外，維修調試收取適當費用。8.3電池屬消耗品，不在保修范圍內。8.4屬下列情況之一者不予保修：8.5用戶對儀器有自行拆卸或?qū)x器工藝結構有人為改變。8.6因用戶保管或使用不當造成儀器的嚴重?fù)p壞。 8.7屬于用戶其它原因造成的損壞。
