漳州微機繼電保護綜合測試儀六相微機繼電保護綜合校驗儀微機繼電保護測試儀三相微機繼電保護綜合校驗儀微機繼保儀三相繼電保護測試儀繼保測試儀三相繼保測試儀技術參數及性能指標1、采樣值報文收發多可收發6×4 組IEC 61850-9-1、IEC 61850-9-2/LE SMV采樣值報文，每組SMV報文端口及通道屬性可配置；多可收發6 組IEC60044-7/8（即FT3）采樣值報文，端口、傳輸速率等通信參數可配置；每組IEC61850-9-1 SMV可支持標準的12個SMV數據通道或擴展的可配置多達32個SMV數據通道；每組IEC61850-9-2 SMV可配置多達64個SMV數據通道；每組FT3可支持標準幀即12個SMV數據通道或國網的擴展幀即22個SMV數據通道； 采樣率和ASDU數可設置，每幀1-8個ASDU數，采樣率每周256 點即12800Hz；數據幀發送間隔穩定均勻，離散度偏差≤±1μS可達。SMV各通道輸出同步性≤100μS；多可映射到3組共18路電流、電壓量；2、GOOSE 報文接收支持接收6×2組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文接收端口及通道屬性可配置；多可映射到8路開入量信息；3、GOOSE 報文發送支持發送6×4組GOOSE 報文；每組GOOSE 報文支持256 個GOOSE 數據；每組GOOSE 報文的GOOSE 數據格式可設置，支持全部TDL；每組GOOSE 報文發送端口和發送間隔等通道屬性可配置；多可映射到8路開出量信息；4、二次模擬量輸出可輸出2組交直流電流6路、電壓6路共12路；4.1交直流電流源a.交流輸出電流（RMS）: 20A/相，二相并聯: 40A；輸出功率: ≥330VA/相；輸出精度：0.2%(0.2-Max)；輸出頻率：0-1KHz；幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%。b.直流輸出電流：0-10A/相，二相并聯: 20A；輸出功率:180W；輸出精度：0.5%。c.其他分辨率：1mA；六路有共用中性點的電流源；各相輸出電流幅值、頻率、相位獨立調節；電流上升下降時間小于100μ S；開路、過熱、過載和失真自動檢測保護。4.2交直流電壓源a.交流輸出電壓（RMS）: 125V/相，兩相串聯: 0-250V；輸出功率（額定電壓）:≥75VA/相；輸出精度：0.2%（0.5-125V）；輸出頻率：0-1KHz；幅頻特性：10-1000Hz范圍幅度變化 ≤±1.5%；第四路電壓可設置為零序電壓或任意設置。b.直流輸出電壓：0-150V/相，兩相串聯: 0-300V；輸出功率：100W 連續運行；輸出精度：0.5%。c.其他分辨率：1mV；六路有共用中性點的電壓源；各相輸出電壓幅值、頻率、相位獨立調節；高精度六相微機繼電保護綜合測試儀

漳州微機繼電保護測試儀裝置硬件結構節 裝置硬件組成控制數字信號處理器微機 本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。 ..D/A轉換和低通濾波 采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。 由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現移相、諧波疊加，高頻率時亦可保證高的精度。 電壓、電流放大器 各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。 功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州
全自動光數字測試儀漳州 <漳州>天正華意電氣設備有限公司

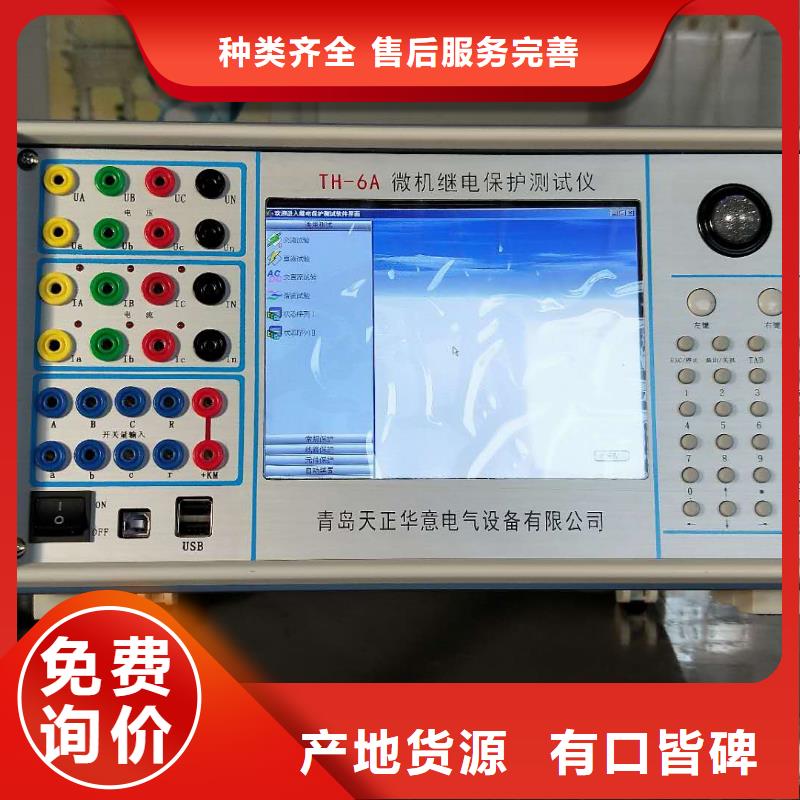

漳州三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀概述TH-6A微機繼電保護測試儀(也稱電壓電流測試電源）采用世界先進水平的DSP技術和開關放大器技術研制而成。具有重量輕、功率大、精度高和可靠性高的特點，能夠對電磁型、晶體管型、集成電路型和微機型繼電保護裝置進行測試。采用面向保護裝置的自動測試管理平臺－繼電保護測試軟件控制操作，組成新一代的繼電保護自動化測試系統。能夠更好的滿足世界各國有關電力系統之研究機構、生產廠家及電力生產、調試、運行單位的要求。 主要技術特點： ■采用高性能的DSP控制器 核心主要部分采用高性能的DSP控制器件和高分辨率、高精度的D/A轉換器件，具有運算速度快，實時數字信號處理能力強，輸出信號精度高，穩定性好，失真小，可保證從小信號輸出到大信號輸出具有良好的線性度。 ■ 大功率、高可靠性的開關放大技術 功率輸出部分采用先進的開關放大器技術，具有可靠性高、效率高、體積小、輸出功率大的特點，電壓放大器達到0～125V/相輸出，電流放大器達到0～30A/相輸出， 輸出功率達到300VA/相。 ■ 輸出精度高 測試儀每個模擬量通道的輸出都能達到0.2級，保證了測試結果的準確性。 ■ 完備的信號指示 所有模擬量、開入、開出通道都有相應的指示燈進行使用狀態顯示。 ■ 完備的自保護功能 在測試儀中包含了完整的自保護功能，確保測試儀在的工作狀態進行工作。 ■ 模塊化設計 測試儀的每個組成部分都是相互獨立的，尤其每個放大器均為獨立的放大器，在使用過程中可以用這些放大器進行串聯或并聯輸出。 ■ 帶電位、空接點自動識別 提供八組開入量通道，每個通道均能自動識別帶點位和空接點的開關輸入信號。 ■ 注意事項 當被測試的繼電保護裝置已經接通電源時，不要進行接線等操作。要把繼電保護供電電源完全斷開，方可進行此類操作。接地插頭必須可靠接地，否則有可能會導致觸電危險。不要在能產生強電磁場的設備，如磁共振影像（MRI）等，這樣的地方使用此設備。當你懷疑儀器有問題時，請不要繼續操作。請與我們公司聯系。遠離外圍電路。當儀器接上電源時，不要觸摸外部電路及元件。測試儀工作電源要穩定，電壓范圍在220V(-15%--20%)以內，否則建議通過穩壓電源供電。 避免帶電插拔計算機通信電纜，用計算機通信電纜連接計算機與測試儀之前，先關閉計算機與測試裝置主機電源。 先打開測試儀電源，然后再接入與保護連接的測試線。為運行中機身感應的靜電，試驗之前，先通過接地端子將主機可靠接地。 測試儀后面板上留有散熱孔，在運行過程中為確保測試儀正常工作，請勿將異物堵上散熱孔。 切勿將裝置放置在高溫、高濕的場合保存和使用。 試驗過程中，如果測試儀輸出回路出現過載現象，測試儀將自行中斷輸出過程，等過載現象后，測試儀會繼續輸出。 請保持你的繼電保護測試裝置處于清潔狀態。警告：為了避免電擊，在清潔前要把測試儀的電源線插頭拔掉，清潔時用干燥的布清潔儀器的外殼。在給儀器通電前，要保證儀器完全干燥。注意：不要把設備浸在液體中或者讓任何液體進入外殼或者儀器的任何開口處。 拔下儀器的插頭。要經常定期檢查儀器上是否有裂痕或損壞，如果有任何可見的損壞，請與制造商或授權經銷商聯系。試驗結束后，測試儀不用時，要及時放入專用包裝箱內，并由專人管理。 測試裝置長期使用后，如果出現數據精度下降的情況，請與本公司聯系，以便我們協助您對測試儀的輸出精度進行校準。

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州

漳州微機繼電保護測試儀裝置硬件結構節 裝置硬件組成控制數字信號處理器微機 本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。 ..D/A轉換和低通濾波 采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。 由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現移相、諧波疊加，高頻率時亦可保證高的精度。 電壓、電流放大器 各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。 功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州 全自動光數字測試儀漳州 <漳州>天正華意電氣設備有限公司

漳州微機繼電保護測試儀 使用前請閱讀節 試驗注意事項?請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。?開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入公共端子＋KM。?使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。?禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。?如果現場干擾較強或要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。?如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將windows系統中“E: \ 繼保 \”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復至默認值。第二節 開/關機步驟開機步驟?將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，：直接啟動 Windows操作系統，再進入“繼保”軟件主界面。選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必擔心，但建議不要經常使用此選項以免花費太多時間。選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗模塊圖標，可進行各種試驗工作。關機步驟關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以關機時，再關電源開關。?使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 退出 鍵，屏幕上會彈出確認對話窗口，如下圖：?需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現關機。 ?也可直接利用操作系統的“開始”菜單關機。

漳州微機繼電保護測試儀微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀產品主要功能1、提供了針對數字保護測試特殊需要而精心設計的特色功能：(1)、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。(2)、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；(3)、SMV報文均勻性偏差模擬測試功能；(4)、測試中斷期間的SMV及GOOSE報文鏈路保持功能；(5)、PCAP網絡報文文件SMV采樣數據故障回放功能。2、常規的保護測試功能包括：(1)、繼電器：測試電壓電流、中間、時間、功率方向、同期、頻率、阻抗、過流等各類繼電器。(2)、差動試驗：測試比例制動、諧波制動、直流助磁、速斷、電鐵變差動等原理構成的差動保護。(3)、故障模擬：簡單故障模擬、多態模擬、系統振蕩、故障再現、高級仿真。(4)、阻抗特性：測試阻抗圓、四邊形、精工電壓、精工電流、動作、記憶等阻抗特性。(5)、線路保護：距離保護定值校驗、零序電流定值校驗、工頻變化量距離定值校驗、整組傳動試驗、成套微機保護定值校驗和時間特性。(6)、程控電源：電源發生器、諧波發生器、三角波、方波發生器、地鐵直流保護。(7)、自動裝置與表計：同期裝置、毫秒計、功率表、快切裝置、備自投。高精度六相微機繼電保護綜合測試儀六相微機繼電保護綜合測試儀六相微機繼電保護綜合校驗儀三相微機繼電保護綜合測試儀三相微機繼電保護綜合校驗儀微機繼保儀三相繼電保護測試儀繼保測試儀三相繼保測試儀

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州 <漳州>天正華意電氣設備有限公司

漳州微機繼電保護測試儀 使用前請閱讀節 試驗注意事項?請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。?開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入公共端子＋KM。?使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。?禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。?如果現場干擾較強或要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。?如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將windows系統中“E: \ 繼保 \”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復至默認值。第二節 開/關機步驟開機步驟?將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，：直接啟動 Windows操作系統，再進入“繼保”軟件主界面。選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必擔心，但建議不要經常使用此選項以免花費太多時間。選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗模塊圖標，可進行各種試驗工作。關機步驟關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以關機時，再關電源開關。?使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 退出 鍵，屏幕上會彈出確認對話窗口，如下圖：?需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現關機。 ?也可直接利用操作系統的“開始”菜單關機。

漳州微機繼電保護測試儀裝置特點與技術參數節 主要特點 電壓電流輸出靈活組合 輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。電壓電流精度高，4相電壓、3相電流輸出，精度、穩定度高，幅值相位任意調節。 漳州內置高精度GPS模塊，保證各種量的時標誤差＜10us。 測試功能強大，遙控、遙信（風暴）、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試輸出采用高保真、高可靠模塊式線性功放，性能卓越。確保從微小電流到大電流都波形平滑、精度優良 6路無極性開入。兼容空接點與0~250V電位接點7 對開出，采用隔離電子空接點，可承受DC400V/AC220V電壓，可實現高速無抖動輸出。 優良的散熱結構和自診斷、自保護、輸出閉鎖等，可靠性高。 內置高性能工控機，采用WinXP系統，解析多種遠動協議。 ? ?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。 ?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。 ?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。 ?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。 ?具有獨立專用直流電源輸出 設有一路110V 及 220V專用直流電源輸出。 ?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。 ?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。 第二節 額定參數 交流電流輸出 輸出精度 0.2級 相電流輸出（有效值） 0～40A 三并電流輸出（有效值） 0～120A 相電流長時間允許工作值（有效值） 10A 相電流輸出功率 420VA 三并電流輸出時輸出功率 900VA 三并電流輸出時允許工作時間 10s 頻率范圍（基波） 20～1000Hz 諧波次數 1～20 次 直流電流輸出 輸出精度 0.2級 電流輸出 0～±10A / 每相，0～±30A / 三并 輸出負載電壓 20V 交流電壓輸出 輸出精度 0.2級 相電壓輸出（有效值） 0～120V 線電壓輸出（有效值） 0～240V 相電壓/線電壓輸出功率 80VA / 100VA 頻率范圍（基波） 20～1000Hz 諧波次數 1～20次 直流電壓輸出 輸出精度 0.2級 相電壓輸出幅值 0～±160V 線電壓輸出幅值 0～±320V 相電壓/線電壓輸出功率 70VA / 140VA 開關量及時間測量

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州

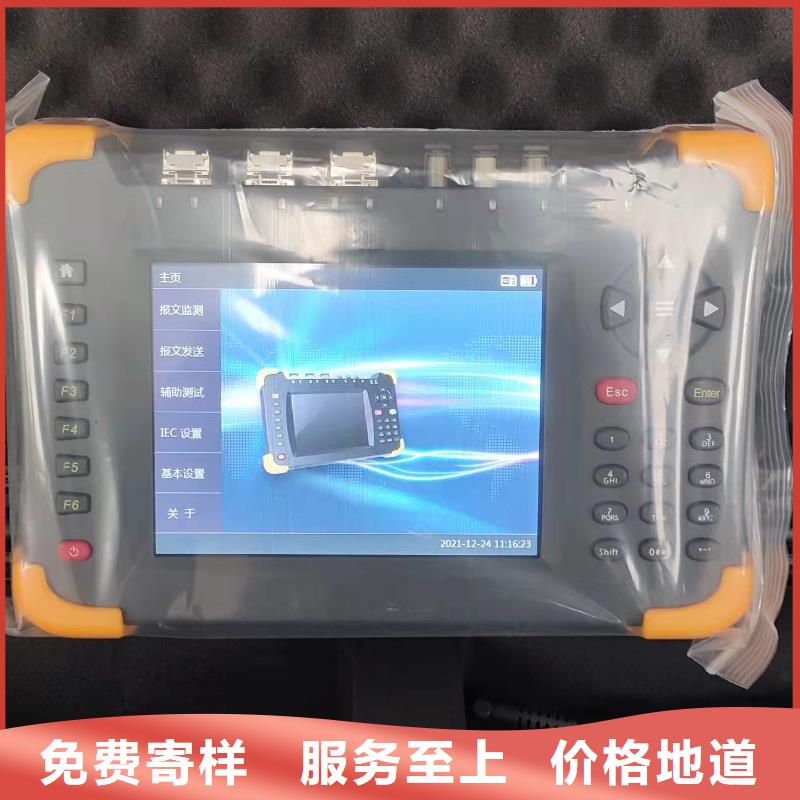

漳州微機繼電保護測試儀變電站自動化校驗裝置步驟 2：主界面下按“參數配置”功能鍵進入“參數配置”的“基本參數”頁面，從默認存儲器上選擇全站配置文件，設置電壓、電流缺省一/二次值及 MU 延時。步驟 3：在“參數配置”頁面選擇“SMV 發送”參數目錄，設置 SMV 類型為“IEC60044-7/8（FT3）”，“采樣值顯示”方式根據需要設置，根據保護裝置設置“采樣頻率”；按“添加 SMV”功能鍵，從全站配置文件中選擇要發送的控制塊，選中所選擇的控制塊并按“編輯”功能鍵， 設置 FT3 報文及各通道的詳細信息。步驟 4：在“參數配置”頁面選擇“GOOSE 接收”參數目錄，添加GOOSE 控制塊， 可選擇“從掃描列表中選擇 GOOSE”，也可從全站配置文件中添加，選中所添加的 GOOSE控制塊，按“編輯”功能鍵進入“編輯”狀態，設置 GOOSE 接收通道與內置數字 DI1~DI8 通道的映射。步驟 5：按 返回“主界面”，選擇“手動試驗”功能模塊，設置所需要輸出的電壓/電流有效值及相位；按“發送 SMV”開始發送 SMV 報文，開啟開入量監測，讓開入量 DI1~DI8 狀態顯示于界面中。可以實時/手動修改各電壓、電流輸出值，也可按“加”、“減” 根據步長改變輸出值。步驟 6：增加電壓/電流輸出值至保護裝置動作，DI1~DI8 狀態發生變化；試驗完成后試驗結果頁面會自動彈出，也可在手動試驗頁面按“擴展菜單”選擇“試驗結果”查看測試結果，詳細內容請參照 9 小節。手持式智能變電站光數字測試儀手持式光數字測試儀智能光數字測試儀變電站光數字測試儀手持式變電站光數字測試儀手持式智能光數字測試儀變電站測試儀變電站綜合測試儀智能變電站綜合測試儀光數字測試儀變電站試驗設備手持光數字綜合測試儀便攜式光數字綜合測試儀智能變電站手持式光數字測試儀手持式智能變電站光數字分析儀手持式光數字分析儀智能變電站光數字分析儀智能光數字分析儀變電站光數字分析儀

<漳州>天正華意電氣設備有限公司

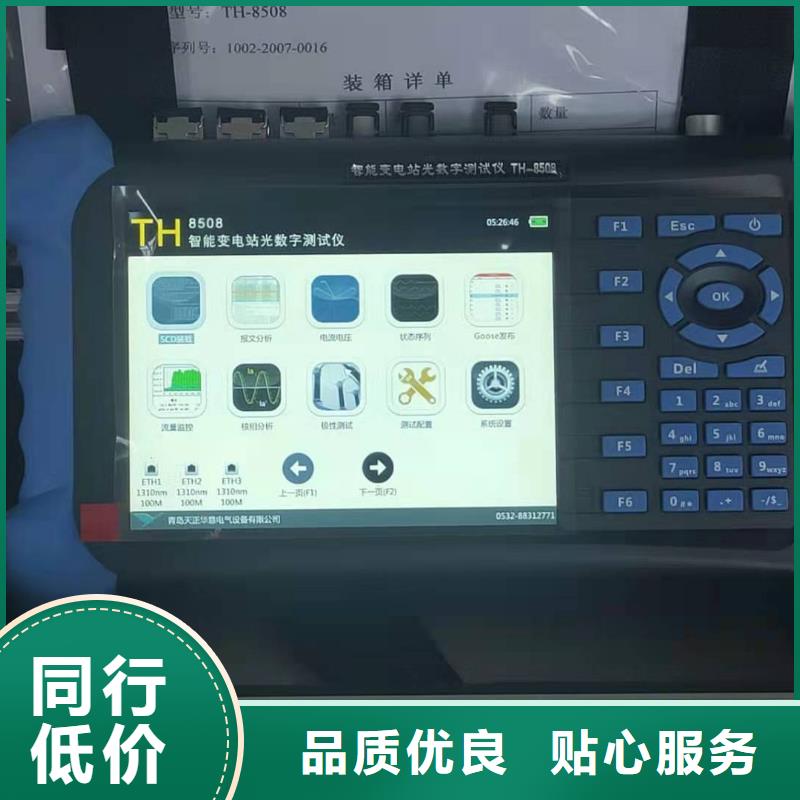

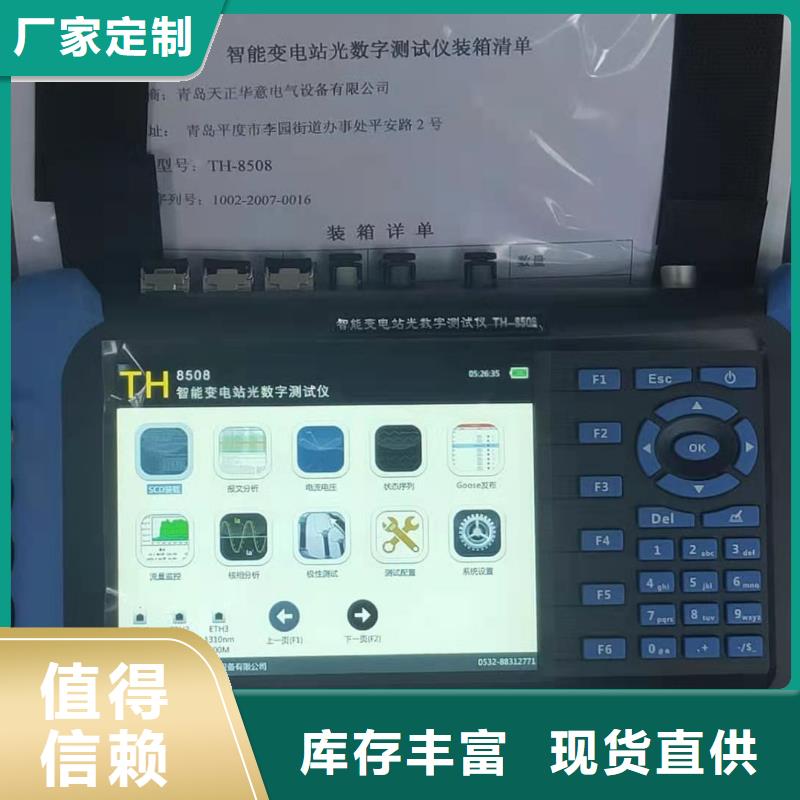

漳州微機繼電保護器測試儀本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。?輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州

漳州微機繼電保護測試儀輸出狀態直接置數改變輸出值試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：?在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。?在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。?在手動方式時，可以同時將各相輸出改變為所需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值（在未完成前不按“確認”鍵），在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變為鍵入的各值。開入量“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。如果有多路開入量變位，各路中將會記錄各自的時間。開關變位確認時間各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。測試結果記錄界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。短路計算按鈕 “交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

全自動光數字測試儀漳州 <漳州>天正華意電氣設備有限公司

漳州繼電保護測試儀微機繼電保護測試儀“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元。通過界面上的3P等按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行詳細介紹。?可以靈活控制輸出4相電壓3相電流，同時輸出多種組合?具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出?各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制?各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定?Ux可以設置多種輸出方式組合，也可以任意置數?可以全自動、半自動、手動變化，且在輸出時可以任意切換?在輸出狀態可以直接修改幅值、相位、步長以及變量的個數?可以直接顯示功率數值，用于校驗功率計量儀表?可測量動作值、返回值、動作時間、返回時間

<漳州>天正華意電氣設備有限公司

漳州微機繼電保護測試儀 使用前請閱讀節 試驗注意事項?請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。?開入量兼容空接點和電位（0～DC250V），使用帶電接點時，接點電位高端（正極）應接入公共端子＋KM。?使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。?禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。?如果現場干擾較強或要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。?如果在使用過程中出現界面數據出錯或無法正確輸入等問題，可以這樣解決：將windows系統中“E: \ 繼保 \”下面的“para”文件夾刪除，再啟動運行程序，則界面所有數據均恢復至默認值。第二節 開/關機步驟開機步驟?將測試儀電源線插入AC220V電源插座上，檢查接線，確認無誤后分別打開測試儀電源，以及外接計算機電源，稍等片刻后將進入選擇啟動方式界面，：直接啟動 Windows操作系統，再進入“繼保”軟件主界面。選擇 2：將進入自動恢復 Windows操作系統的工作。此過程大約需要4分鐘，完成后再進入選擇啟動方式界面。本選項主要用于操作系統損壞后無法正常啟動 Windows系統時，使 Windows操作系統恢復到出廠狀態。注意自動恢復并不會丟失用戶以前的試驗報告等數據，請用戶不必擔心，但建議不要經常使用此選項以免花費太多時間。選擇 3：將進入 DOS狀態，主要用于廠方人員調試使用。如果用戶不小心進入了，請關掉主機電源稍等片刻后重新開機。要選擇啟動方式可用 1.2.3數字鍵或上下鍵選擇，須在五秒內選定，否則系統將自動進入選擇 1。啟動 Windows操作系統后將自動進入軟件功能試驗的主界面，利用軌跡球鼠標或外接鼠標的左鍵單擊主界面上的各種功能試驗模塊圖標，可進行各種試驗工作。關機步驟關機時請勿直接關閉面板電源開關，應先關閉計算機的Windows操作系統，等待屏幕上提示可以關機時，再關電源開關。?使用軌跡球鼠標或外接鼠標移動主界面上的鼠標，或按裝置面板上的 退出 鍵來退出各個功能試驗單元，回到主界面后，再按 退出 鍵，屏幕上會彈出確認對話窗口，如下圖：?需關機請選“ 確定 ”鍵，不關機請選“ 取消 ”鍵。確認后，當屏幕出現“現在可以關閉電源了”的字樣后，再關閉面板上電源開關，實現關機。 ?也可直接利用操作系統的“開始”菜單關機。

<漳州>天正華意電氣設備有限公司 全自動光數字測試儀漳州

漳州微機裝置采用高速數字控制處理器作為輸出核心，軟件上應用32位雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。D/A轉換和低通濾波采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度。由于擬合點數密度高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現移相、諧波疊加，高頻率時亦可保證很高精度。電壓、電流放大器相電流、電壓一直堅持采用高性能線性放大器輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，并且輸出波形干凈平滑，對鄰近設備無高頻輻射干擾，可以較好地模擬各種短路故障時的電流、電壓特征。功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。微機保護測試儀六路繼電保護校驗儀微機繼保測試儀繼電保護微機測試儀數字化繼電保護測試儀數字式繼電保護測試儀繼電器保護測試儀微機繼電保護器測試儀微機繼電保護綜合測試儀智能繼電保護測試儀合并單元測試儀智能變電站光數字測試儀合并單元(MU)測試系統合并單元測試系統合并單元(MU)測試裝置微機繼電保護測試儀
