淮安清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

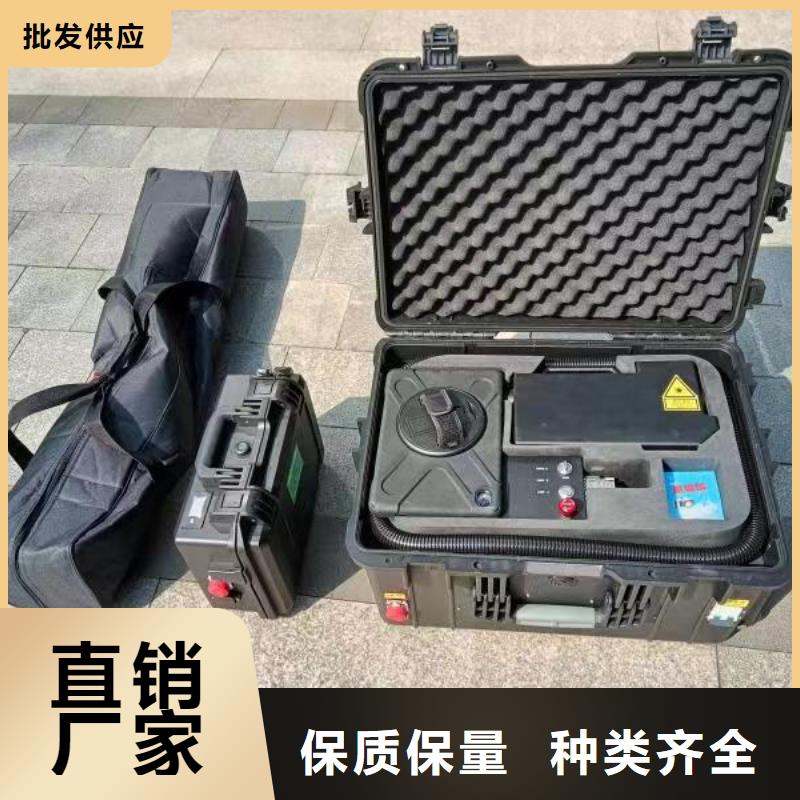

淮安清障儀產品描述 本系列激光電網異物儀可實現 0~350 米內電網輸電線路上的異物功能，如：能夠電網上的風箏、氣球、廣告布、錫箔紙、麻繩、鳥窩等異物。設備具有獨立電源持續工作的特性，縮短作業時間，降低勞動強度及危險性，擺脫地理條件限制，可遠程非接觸式異物，同時不損傷電線。2.主要部件及說明2.1設備參數表：序號 名稱 規格1 激光功率 350W2 激光波長 1080±1nm3 光斑尺寸 150米處≤φ15㎜4 工作距離 0-500米5 激光器供電要求 恒壓DC48V 40A6 鋰電池參數 恒壓輸出DC48V 40A7 控制方式 無線控制8 冷卻方式 風冷9 相機倍率 ≥30倍10 夜視系統 微光夜視11 切割功能 高精度九檔可調12 異物入侵報警功能 5M有效范圍13 工作溫度 -15℃~40℃14 儲存溫度 -20℃~40℃15 續航時間 持續出光≥1h… … …2.2拉桿箱圖示與說明（實例）注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。

淮安清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。a.將激光清障設備水平放置于合適位置。b.設備上電前測試供電電壓是否處于合適電壓（48V），電源線接觸是否良好。c.在不帶電狀態下將激光器的電源線及控制線電纜接好。d.注意保護好激光出光口，防止灰塵粘附鏡片。e.光纖鎧纜小彎曲半徑不得小于20cm。

淮安清障儀規范與標準2.1通用部分（1）本采購項目應遵循本技術規范書、有關國際通用標準和規范、中國 標準和規范、行業標準和規范，以及在合同實施期間以上相應標準和規范的修改，以及新頒布的標準和規范。除合同另有規定外，如采用進口或引進技術或合資或合作產品，還應遵守產品原產地、采用的技術合作或支持方的 標準。當上述標準不一致時按本技術規范執行。（2）具體標準和規范見專用部分，如專用部分未單獨列出，則按國際通用、 及行業標準和規范中相應 要求實施。（3）本項目在執行規范、標準要求外，還須遵循采購人的相關管理文件要求。2.2專用部分除采購標準規范和圖紙中要求的技術條件外，賣方還將再次確認以下標準的 版本（以文字形式通知買方），并遵照 標準要求執行，并將 標準通知買方。GB/T 191-1990 包裝儲運圖示標準GB4208-2008 外殼防護等級GB10320-1995 激光設備和設施的電氣GB/T13740-1992 激光輻射發散角測試方法GB/T13741-1992 激光輻射光束直徑測試方法GB/T15313-2008 激光術語GB7247.1-2001 激光產品的第1部分：設備分類、要求和用戶指南GB/Z18461-2001 激光產品的生產者關于激光輻射的檢查清單YY/T0757-2009 人體使用激光束的指南T/CEC 403-2020 輸電線路漂浮異物激光帶電裝備使用導則2.2.1主要功能要求（1）能從地面發射可控激光對高空異物進行遠距離自動切割，實現帶電、遠程、非接觸式作業，具有、快速、可帶電作業的特點，適用于架空線路非金屬異物；設備要求具備智能自動跟蹤瞄準功能，對異物實現快速瞄準、自動切割，具有十字光標瞄準功能，十字光標和激光出光點重合；具有軟件快速校準十字光標的功能。

淮安清障儀總則1.1適用范圍本技術規范適用于電網異物激光遠程裝置的相關技術參數要求說明。1.2引言1）本規范提出了對電網異物激光遠程裝置系統結構、技術參數、功能等方面的技術要求。2）本規范提出的是 限度的要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供方應提供符合本規范和工業標準的優質產品。3）如果投標人沒有以書面形式對本規范的條文提出差異，則意味著投標人提供的設備完全符合本規范的要求。如有與本規范要求不一致的地方，必須逐項在投標人技術差異表中列出。如果沒有不一致的地方，必須在投標人技術差異表中寫明“無差異”。4）本規范所使用的標準如遇與投標人所執行的標準不一致，按較高的標準執行。5）本規范將作為訂貨合同的附件，與合同具有同等的法律效力。本規范未盡事宜，由合同簽約雙方在合同談判時協商確定。6）本技術規范書中帶“*”號的條款為重要條款，若不滿足將視為廢標。

淮安清障儀1信息感謝您選擇我司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

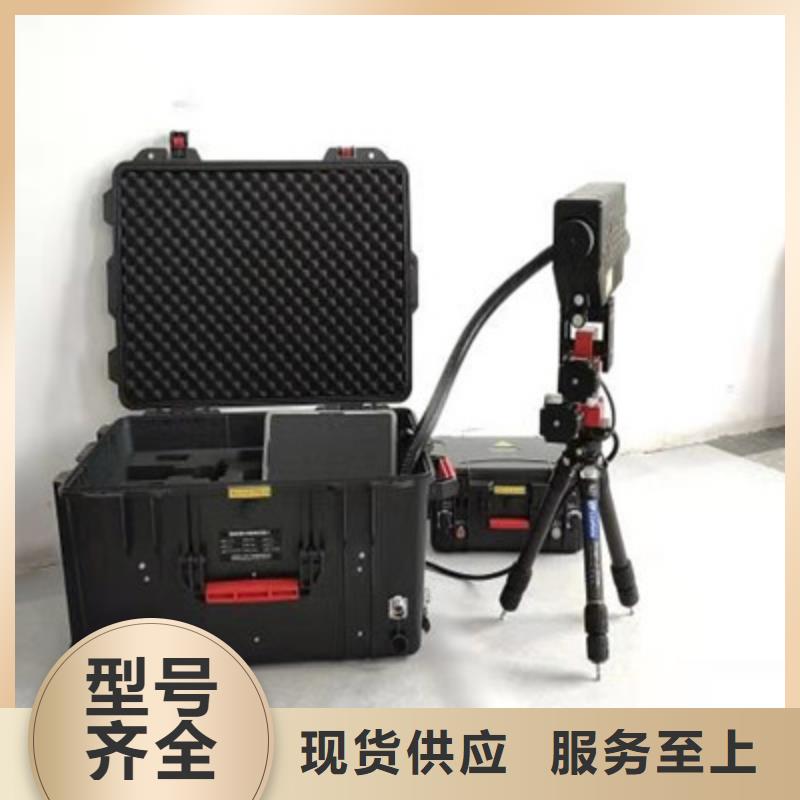

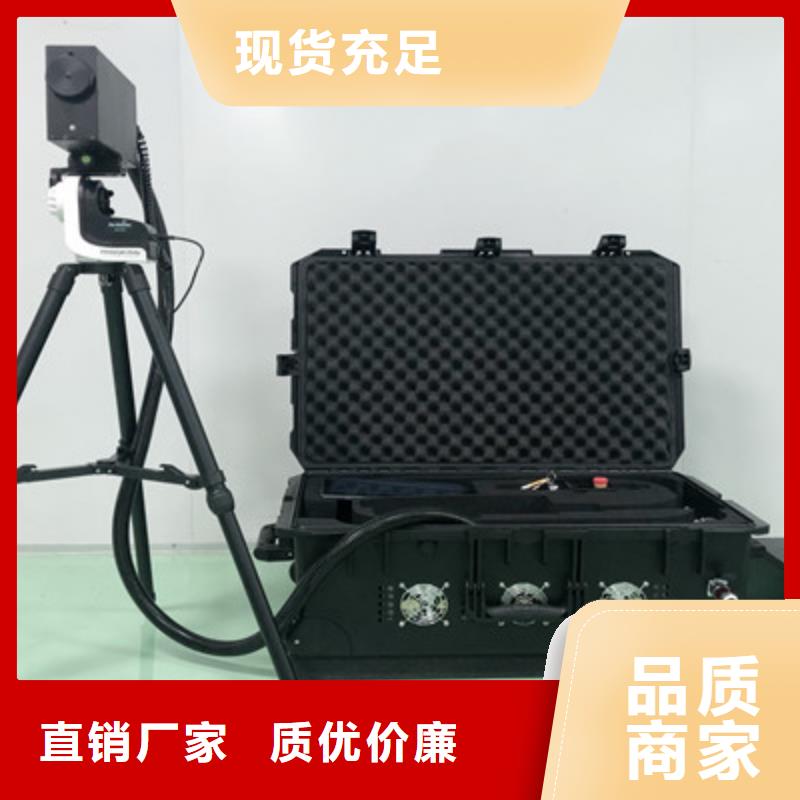

淮安清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！
