海北三相標準功率源 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 　 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A、2.5A、5A、10A、20A　　 輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～130％ FS， 調節細度 5×10-5；3．4 工頻交流電壓、電流準確度 0.05％ FS；3．5 有功功率（50V～400V）準確度 0.05％ FS；3．6 無功功率（50V～400V）準確度 0.1％ FS；3．7 電流對同名相電壓的相位準確度　 0.050；3．8 頻　率　　調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz；3．9 相　位　　調節范圍0～359.990， 調節細度 0.010；功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；3．10 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．11 交流電壓、電流及功率輸出穩定度　 ≤0.02％ FS /60s；3．12 諧波2～31次，幅度0～40％，各次諧波相位細度0.010·N（N為諧波次數）；3．13 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．14 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．15 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．16 直流電壓、電流輸出穩定度　 ≤0.02％ FS /60s（峰－峰值）；

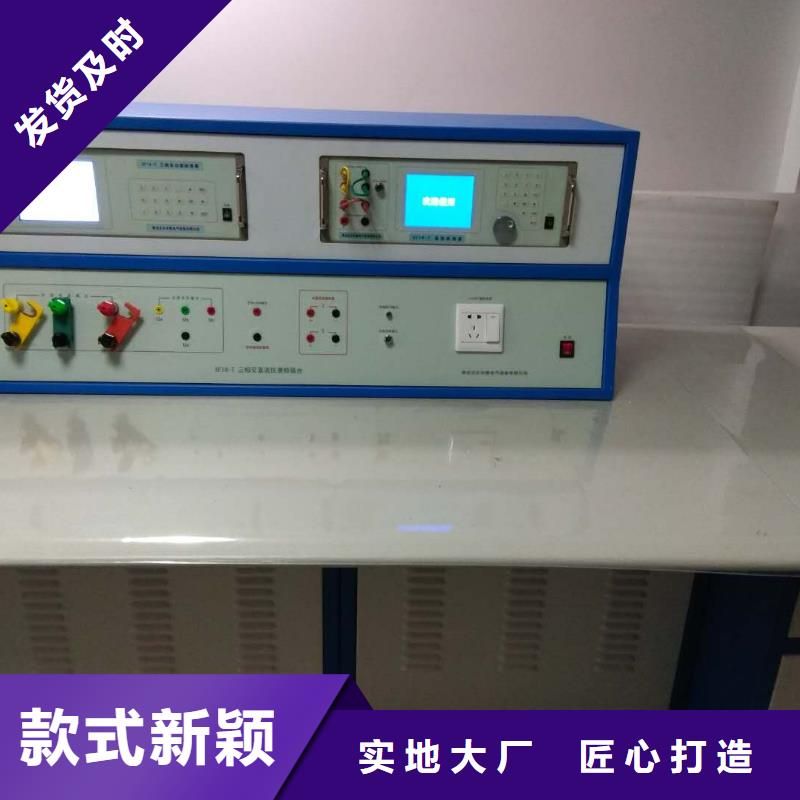

交流指示儀表校驗裝置海北

海北三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

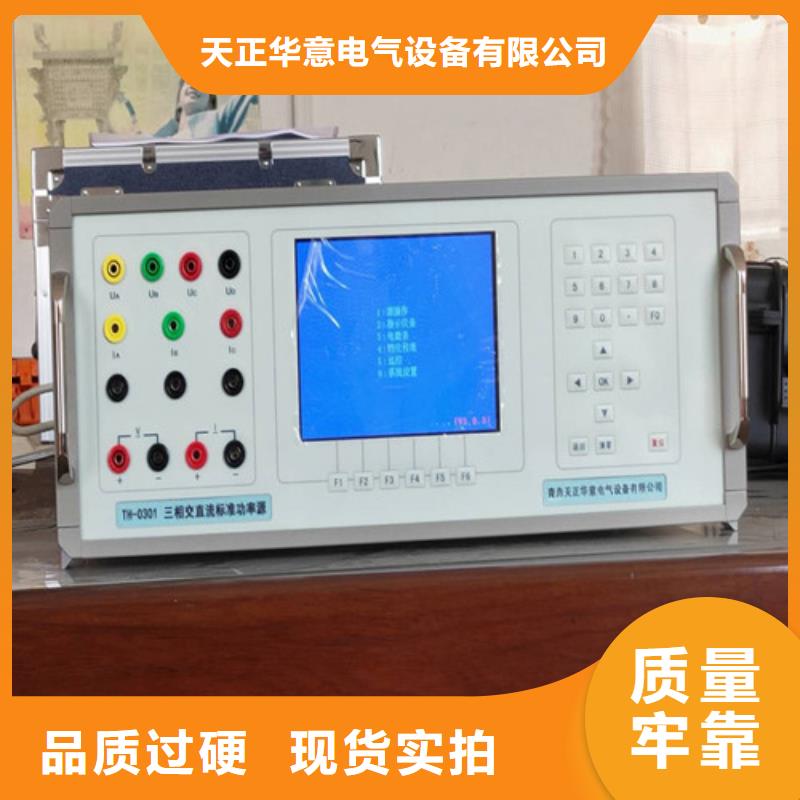

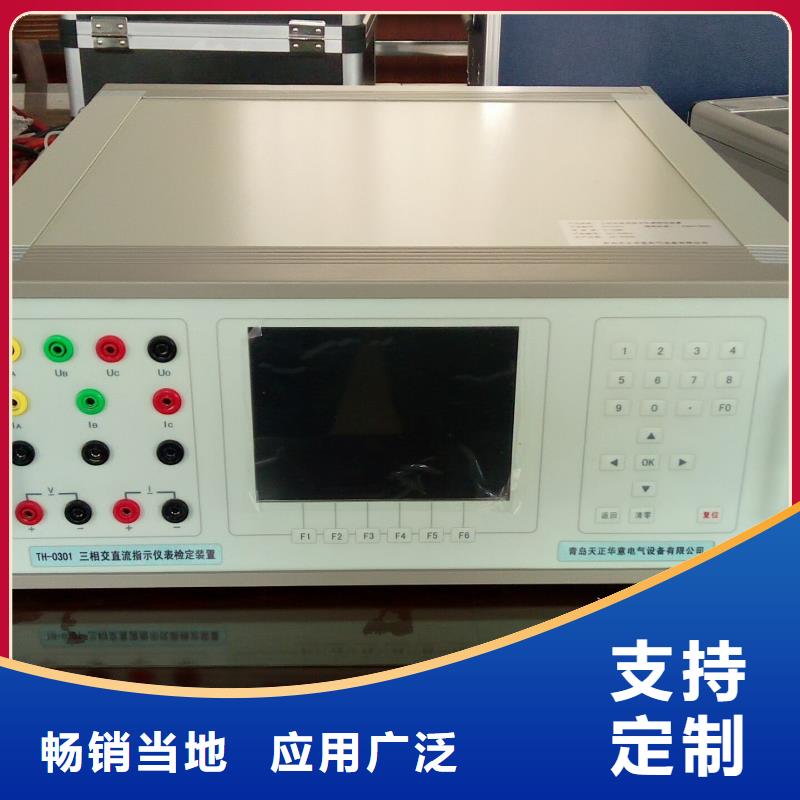

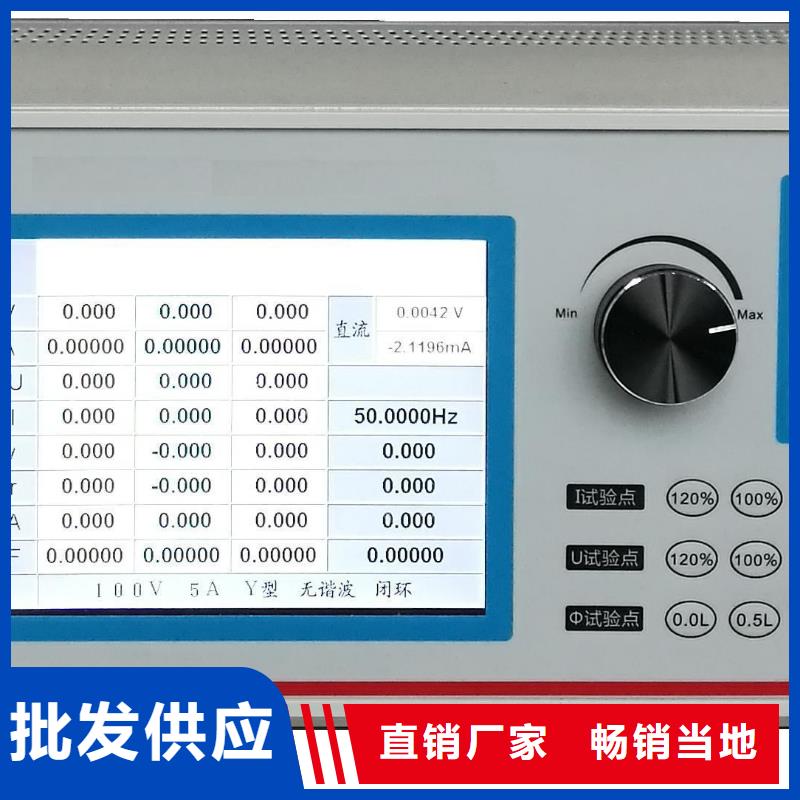

海北三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

<海北>天正華意電氣設備有限公司

海北三相標準功率源 三相多功能標準表是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的鋁合金外殼，儀表外形美觀、實用?，F(xiàn)場測試操作方便。功能特點1、儀器是集電壓、電流、功率、相位、頻率、電能多種測量功能為一體的標準器具。2測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。3、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。4、配合程控交流源可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。5、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。 可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。7、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。8、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。9、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好10、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

交流指示儀表校驗裝置海北

海北三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

<海北>天正華意電氣設備有限公司

海北三相標準功率源 操作說明5．1注意事項：＊ 裝置電源線的地線端或裝置后板的“”大地接線端要可靠接地。＊ 裝置開機通電后，人體不得觸摸裝置接線端、測試線的金屬部分。＊ 裝置開機通電后，裝置后板的“市電100V輸出”接線端即有市電100V交流電壓輸出，請謹慎操作，以免電擊。僅作校同步表時使用。＊ 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。＊ 電壓輸出不能短路，電流輸出不能開路。手動切換電壓或電流檔位時，需先將電壓或電流降為零，然后再切換檔位。＊ 裝置的直流電流輸出低端不能與裝置的交流電壓、直流電壓輸出低端共地。因此在使用直流電流時，請將被檢表或標準表與裝置的交流電壓、直流電壓輸出端連接線斷開，以防止因被檢表或標準表內部電路原因而使裝置的直流電流輸出低端與裝置交流電壓、直流電壓輸出低端共地，造成直流電流輸出不準確。＊ 使用直流電壓75mV檔位輸出時，需用專用四芯測試導線，輸出端在后板上（裝置送上級部門檢測時，此線必須攜帶）。＊ 裝置在檢定接線方式為三相三線的表時，被檢儀表的B相電壓輸入端接裝置電壓的公共端Uo。裝置檢測交流單相表時，被檢儀表輸入端接裝置的A相輸出端。＊ 如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 按“存儲”后數據存儲未結束時，不可“復位”或中斷電源，以免數據遭到破壞！＊ 進行初始化時，不可“復位”或中斷電源，以免數據遭到破壞?。?關機的順序是先將電壓、電流信號退到零，再撳電源開關。

<海北>天正華意電氣設備有限公司 交流指示儀表校驗裝置海北

海北三相標準功率源 該表需做所有分格及變差的校驗。輸入上述參數后按“OK”鍵，裝置自動進入分格點校驗，電壓自動升至差分格點標準值的5％(指額定值的5％)的位置，即1.5kV處，校驗員按“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差；此時裝置自動進入順序第二分格點的校驗，光標在第二分格點位置上，電壓自動升至差第二分格點標準值的5％（即3.5kV）位置，校驗員按“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示第二分格點誤差。依此類推上升完成一個分格點(10kV) 校驗后，裝置電壓自動升至高于一個分格點(10kV)的5％位置，進入做下降誤差狀態（若不做變差，此時可通過“▲”、“▼”鍵查看各校驗點的誤差或按“?”鍵存儲當前表數據。），校驗員用“1～5”鍵配合“6”鍵調節（下降）輸出電量使被檢儀表指針對準一個分格點，按“OK”鍵，顯示此點誤差，同時顯示變差；然后裝置自動進入倒數第二分格點（即8kV）的校驗，光標在倒數第二分格點位置上，電壓自動降至高于倒數第二分格點標準值的5％（即8.5kV）位置，校驗員用“1～5”鍵調節輸出電量使被檢儀表指針對準所選的校驗點，按“OK”鍵，顯示此點誤差和變差，依此類推。
