煙臺局部放電檢測儀尊敬的顧客感謝您使用本公司的產品。在您初次使用設備前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用我公司設備。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的設備可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于試驗設備均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。三年內如產品出現缺陷，實行免費維修。三年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當設備連線處聯機狀態時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品做聯機試驗前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無產品蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。

<煙臺>天正華意電氣設備有限公司

煙臺局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面傳播，并通過開關柜縫隙輻射出去然后沿開關柜外表面傳播，對地形成持續時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。

<煙臺>天正華意電氣設備有限公司 絕緣子測試儀廠家供應

煙臺局部放電檢測儀使用方法A、準備工作選擇合適容量、電壓的電源接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。按照項五設備組成圖選擇合適導線，正確接好每根連線。（4）接好各設備的接地線，特別注意接地點應為實際上的一點接地。B、開機前準備工作及手/自動操作程序（參照控制臺使用說明書）（1）復查A、“準備工作”中的（項關閉試區大門將控制臺手動/自動選擇開關24向左置于手動位置。（4）將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間（如有1分鐘）將調壓速度調節旋鈕8逆時針旋到底。（6）用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表數碼管亮，指示控制柜已供電。啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈（如有一、二次開關柜應先合一次開關柜，再合二次開關柜）。（8）按升壓按鈕16，此時升壓指示燈16亮。順時針旋轉調壓速度控制旋鈕8，此時調壓器頂部直流調壓電機開始旋轉，調壓速度表3指示升壓速度，試驗變壓器低壓側電壓表1、低壓側電流表2、測量繞組電壓表4、高壓數字電壓表5與高壓側電流表6均隨著升壓過程指示相應數值，剛開始升壓時，升壓速度可快些，當電壓升到75％試品試驗電壓時，升壓速度減低到每秒2％試驗電壓后升壓速度升到所需額定試驗電壓。（10）當電壓升到所需試驗電壓時，按耐壓計時按鈕18，此時耐壓指示燈18亮，耐壓計時元件9開始耐壓計時，計時時間一到所設定的耐壓時間，調壓器即自動全速降壓，直至降到零位時自動停止。（11）按停止按鈕21，此時停止指示燈21亮，一次耐壓試驗即完成（如有一次，二次開關柜，應先斷二次，再斷一次）。（12）在耐壓計時過程中，如發現試驗電壓偏離試驗值，則可用微升或微降按鈕15，將電壓微調到額定試驗電壓。（13）在升壓過程中，如試品被擊穿，則調壓器會自動全速降到零位；試品擊穿指示燈12和柜內蜂鳴器會開始斷續閃爍、蜂鳴報警，直到按停止按鈕，才停止蜂鳴。

<煙臺>天正華意電氣設備有限公司 絕緣子測試儀廠家供應

煙臺局部放電檢測儀用 途本套設備適用于絕緣子、互感器、電容套管、電力變壓器、高壓架空線等電力設備的工頻耐壓及科學研究。使用條件使用條件：戶內海拔高度不超過1000米環境溫度：-25℃～＋40℃相對濕度：≤90％（20℃）時地震烈度VII級無導電塵埃無火災爆炸危險不含腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％設有一可靠接地點，接地電阻小于0.5Ω遵循標準JB/T9641-1999試驗變壓器GB/1094.5-96電力變壓器GB/T311.1-1997高壓輸變電設備的絕緣與配合GB/T16927.1-1997 高電壓試驗技術部分 一般試驗要求GB/T16927.2-1997 高電壓試驗技術 第二部分 測量系統GB7328-87 變壓器和電抗器的聲級測量GB8749-1998 調壓器的通用技術要求成套設備組成部份本套設備由工頻試驗變壓器、手動控制臺、柱式調壓器、分壓器、保護電阻、局放儀及一些附件組成。主 要 技 術 參 數一、THW-150/300工頻無局放試驗變壓器額定輸入電壓380V，額定輸入電流394A額定輸出電壓300kV，額定輸出電流0.5A額定容量150kVA二、TH-J2000D 300KV/150KVA 電源控制臺控制臺工作電源220V，控制臺設有手動升壓，耐壓自動計時，耐壓計時結束后自動降壓至零位，另外本控制臺有調壓器零位啟動和過流、過壓保護，控制線路詳見控制臺原理線路圖。三、TYDGZ-150/0.38柱式調壓器額定輸入電壓單相380V額定輸入電流395A額定輸出電壓0～420V額定輸出電流357A額定容量150kVA四、TRF-400/300電容分壓器額定電壓300kV高壓臂電容400pF低壓臂0.4uF五、GR300-0.5A/5KΩ保護電阻額定電流0.5A，阻值5KΩ六、LBQ-150/0.38濾波器額定電流：395A，額定容量：150kVA

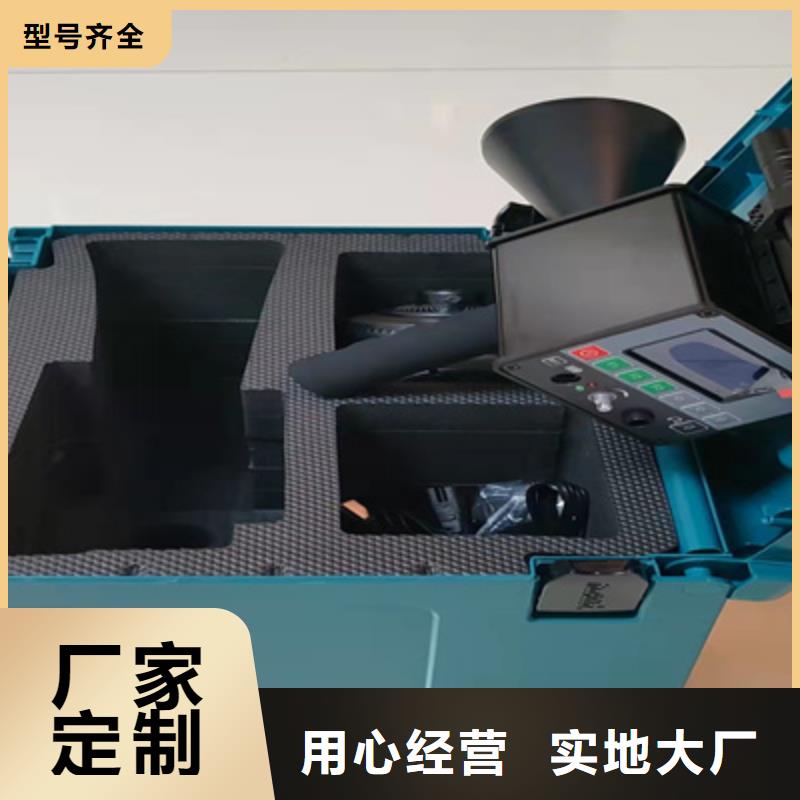

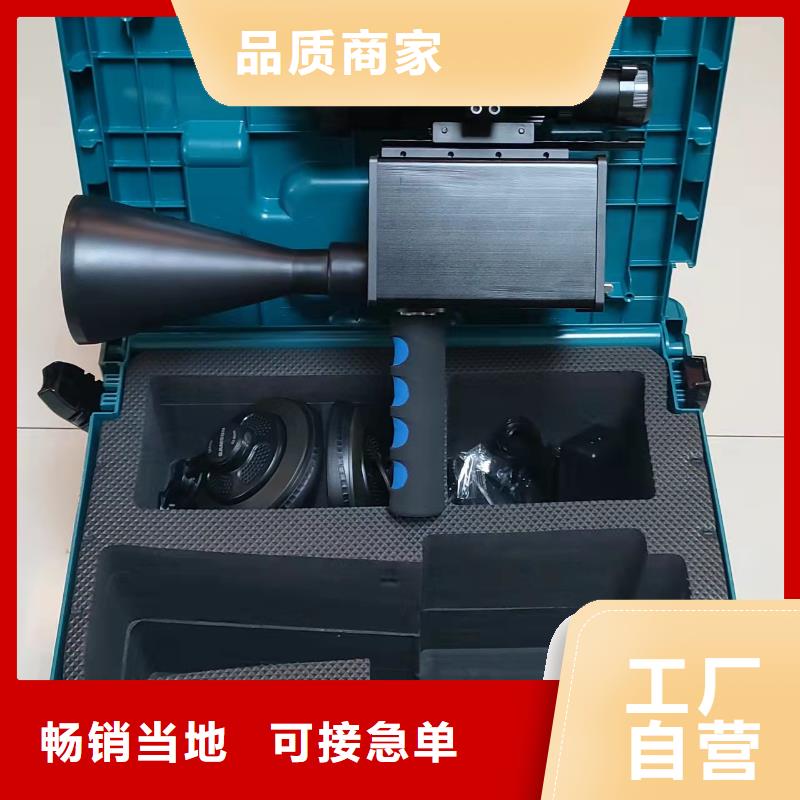

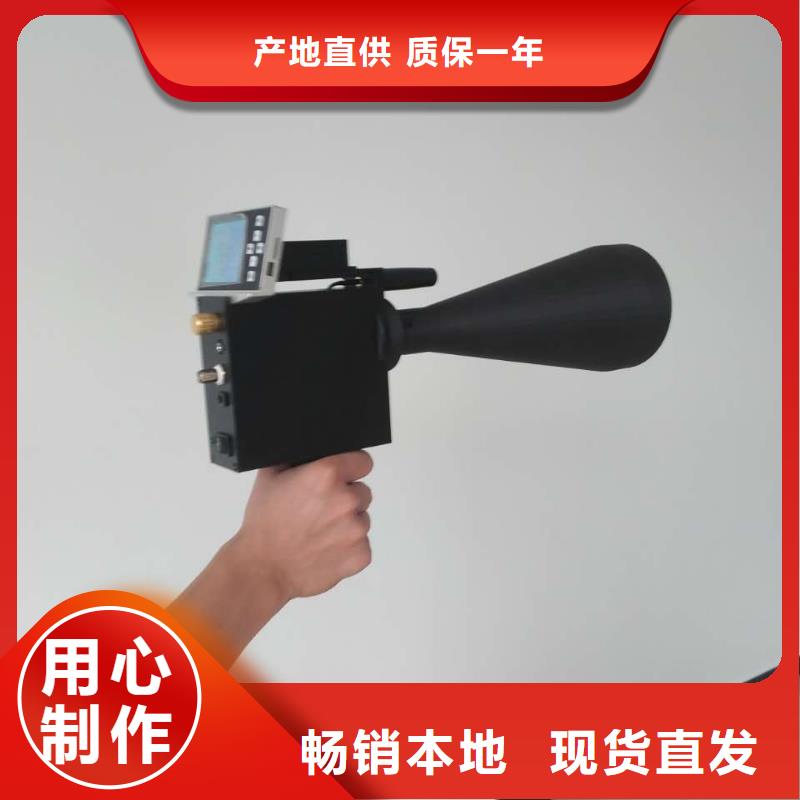

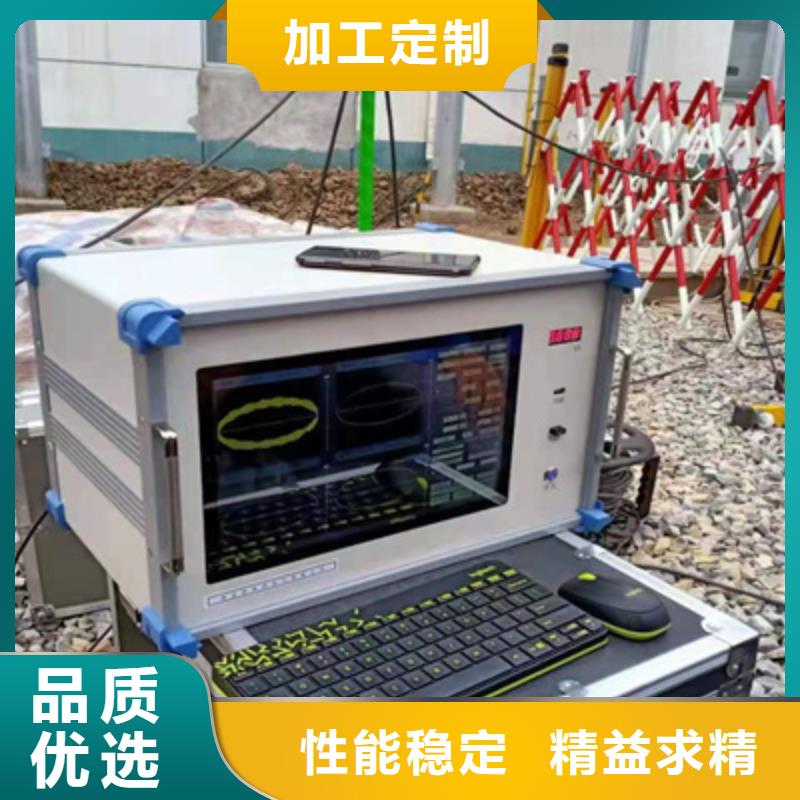

煙臺局部放電檢測儀產品概述 局部放電是一種脈沖放電，它會在電力設備內部和周圍空間產生一系列的光、聲、電氣和機械的振動等物理現象和化學變化。這些伴隨局部放電而產生的各種物理和化學變化可以為監測電力設備內部絕緣狀態提供檢測信號。當高壓電氣設備內部出現絕緣缺陷時，會伴隨有局部放電信號的產生。通過對局放信號的檢測和分析，能判斷高壓電氣設備內部是否存在絕緣隱患，防止潛在事故的進一步擴大。我公司研制的局部放電巡檢儀是一種多功能的手持儀器，其基于地電波、超聲波、特高頻及高頻電流檢測方法，測試設備的局部放電情況，可讀出局部放電幅度及圖譜波形，可以提供二維、三維圖譜的存儲以及讀出功能等，可以較好地評估電氣設備局部放電情況。局部放電巡檢儀適用于GIS、開關柜、變壓器及電力電纜等電氣設備的局放檢測。設備采用便攜式，操作簡單，所有的檢測對高壓設備的運行不產生任何影響。該產品可以對測量信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷故障。局部放電巡檢儀采用了全新的外觀設計，使用了目前較為流行的Android系統，更易于操作使用，另外集成了500萬攝像頭拍照功能方便進行巡檢記錄；RFID利于擴展物聯網的應用；內部集成了放電類型庫，便于對放電情況的對比核實。

<煙臺>天正華意電氣設備有限公司
絕緣子測試儀廠家供應

煙臺局部放電檢測儀測量US試驗有4種顯示圖：波形圖，幅值模式和脈沖模式，點擊底部控制區【顯示方式】鍵切換不同顯示圖（默認波形圖顯示）且四種顯示圖同步處理放電數據。?標題區顯示正在測量的通道、測量模式、同步方式、增益等級。點擊圖標后可進行US試驗相關參數設置。?數據區顯示當前測量過程中的有效值、背景值、50Hz、100Hz和當前值。?圖表區波形圖—波形檢測模式用于對被測信號的原始波形進行診斷分析，以便能直觀的觀察被測信號是否存在異常。根據【設置】中周波數設置顯示對應的周波數目，根據放電特性來判斷是否放電，同時通過【放大/縮小】鍵可對波形進行放大或縮小調節。PRPD圖—由于局部放電信號的產生與工頻電場具有相關性，因此可以將工頻電壓作為參考量，通過觀察被測信號的發生相位是否具有聚集效應來判斷局部放電是否因設備內部放電引起的。連續模式—連續模式用于考察儀器并定位超聲信號的來源，是局部放電超聲波檢測中應用為廣泛的一種檢測方法。可迅速檢測被測信號特征，顯示直觀，響應速度快。該模式通過不同參數值的大小組合判斷被測設備是否存在局部放電以及可能的放電類型。 脈沖模式—GIS 等設備中顆粒在電場的作用下會升起而跳動。顆粒運動時會產生聲音。脈沖圖譜檢測用于測量顆粒的飛行時間。系統測量脈沖信號之間的間隔，并根據幅值及時間間隔，用圖譜中的一個點表示出來，終進行脈沖分布統計。

絕緣子測試儀廠家供應

煙臺局部放電檢測儀概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。

---
