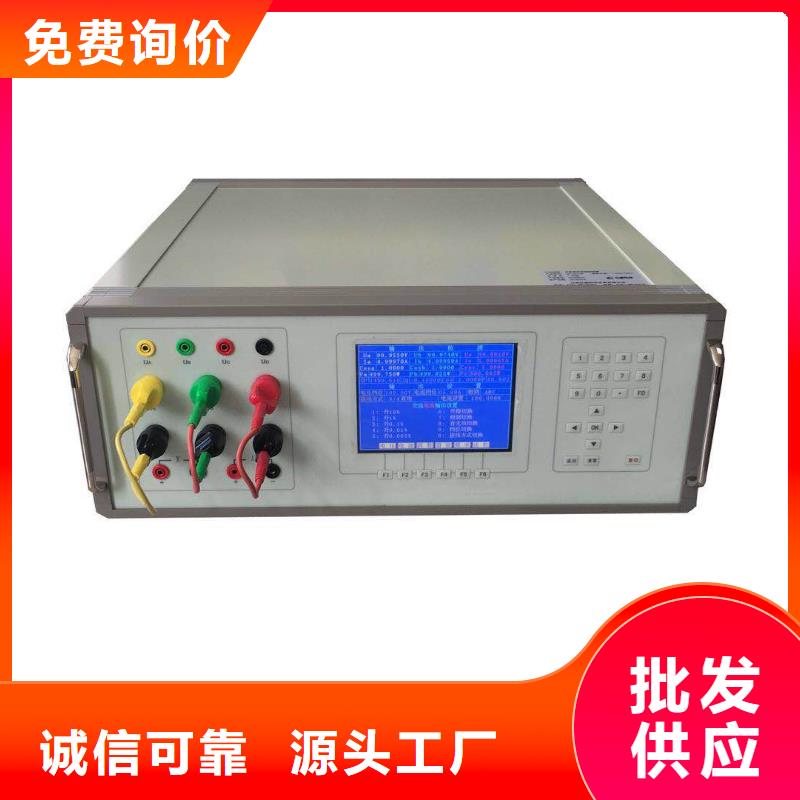

威海電能質量分析儀電能質量監測儀檢定裝置是針對電能質量分析儀、電能質量終端的的檢定而推出的一款產品。裝置是參照QGDW_1650.4電能質量監測技術規范 第4部分：電能質量監測終端檢驗、IEC 61000-4-15GB/Tl4549-1993、GB/T12326-2008、GB/T15543-2008、GB/T18481-2001、GB/T15945-2008、GB/T l9862-2005 DL/T1028-2006等標準。采用電子技術，源、表一體結構。測量部分的工作原理以高速16位A/D轉換技術和數字信號處理器(DSP)技術為核心。源輸出部分采用數字合成技術、數字控制技術和脈寬可調節放大技術，將內部數字合成的正弦信號，放大成為多相獨立的電流和電壓輸出，不受外部供電電源的影響，并具有很高的放大效率。具有優良的輸出自動調節和跟蹤功能。所受負載影響很小，根據所接負載自動調節輸出，保證輸出恒穩；具備在正常輸出狀態下，電流回路被開路和電壓回路被短接時的自動保護功能；外部供電電源意外掉電，不輸出尖峰電壓等過渡過程。

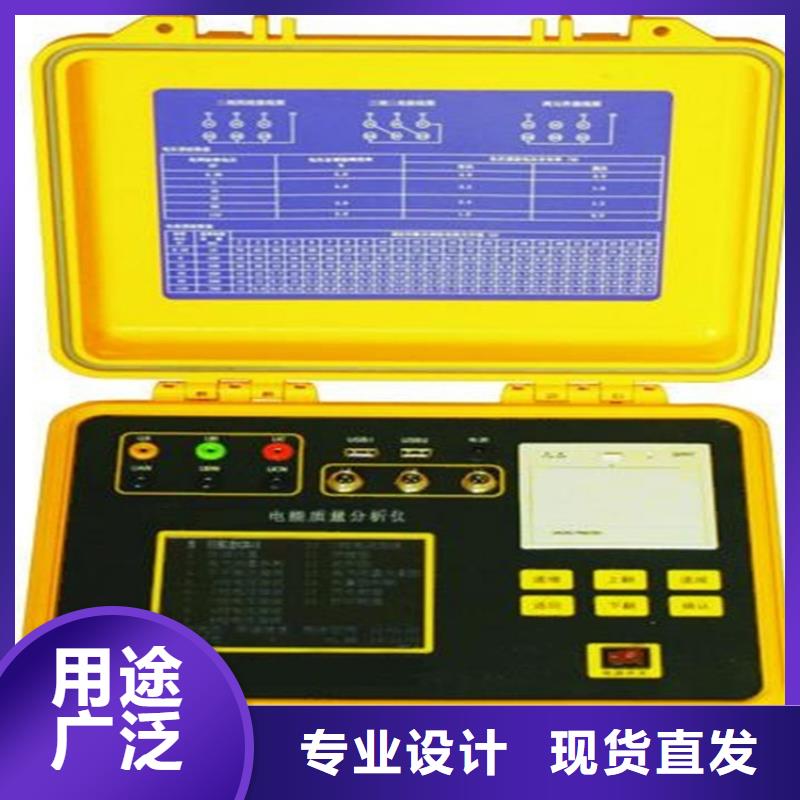

威海電能質量分析儀電壓諧波分析部分1、測試目的本功能用來顯示三路電壓參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電壓信號電能質量的好壞。2、測試方法具體接線如圖十六所示：圖十六、電壓諧波測試接線圖在本項目中同時接入三相電壓信號。將電壓測試線的黃、綠、紅、黑四種顏色分別對應被測信號的A、B、C、N四條相線（當PT二次采用三線制接法時將被測設備的B相電壓接到儀器的Un端子，只用三根電壓線即可）。接好線后進入“電壓諧波”屏查看測量結果。（六）、電流諧波分析部分1、測試目的本功能用來顯示三路電流參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電流信號電能質量的好壞。2、測試方法具體接線如圖十七所示：圖十七、電流諧波測試接線圖在本項目中同時接入三路電流信號。用A、B、C三只鉗形電流互感器分別來測量被測設備電流回路的A、B、C三相，（當被測設備為三相三線接線方式時只用到A、C兩相的鉗表）接好線后進入“電流諧波”屏查看測量結果。

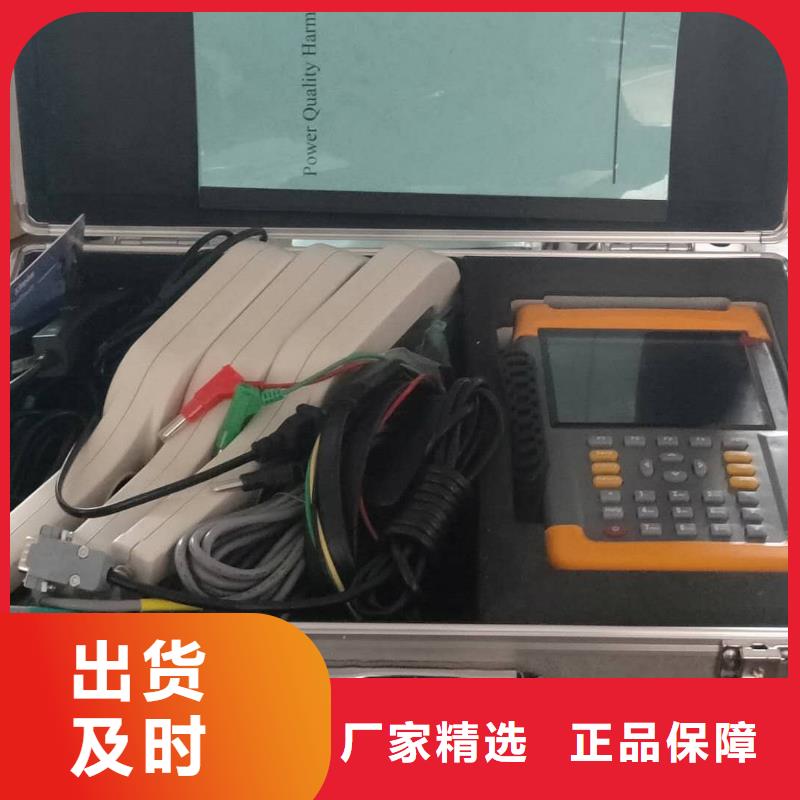

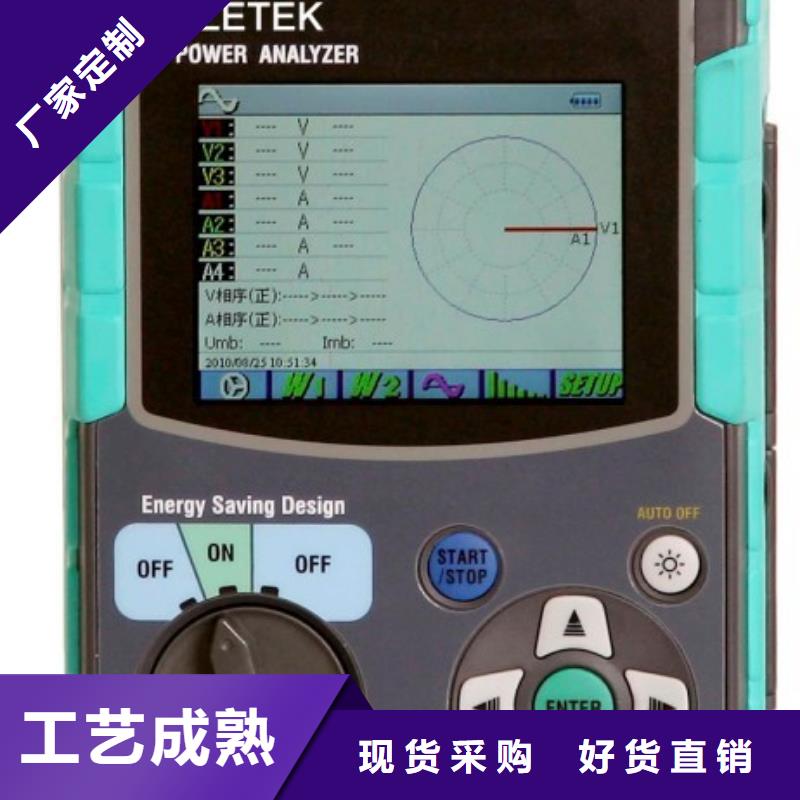

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家
威海常年供應手持式三相電能質量測試儀-大型廠家 <威海>天正華意電氣設備有限公司

威海電能質量分析儀 電能質量測試分析儀檢定裝置可以按照Q/GDW1650.2-2017中表2的要求規定，輸出各種三相不平衡狀態下的測試信號，用于檢定電能質量分析儀三相不平衡度測量的穩態性能驗證。四、技術指交流電壓輸出 量 程: 15V、30V、75V、150V 、300V、600V、調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA交流電流輸出 量 程: 50mA、200mA、1A、5A、10A、25A 調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA直流電壓輸出 0.002％RG準 ％驟變輸出調制幅度： 0技術服務內容 1、技術培訓、技術交流1.1供方負責為需方免費提供儀器設備全過程的調試驗收各項技術服務工作。1.2技術培訓方式：供方委派相關技術人員至需方單位現場進行技術培訓，培訓周期為2-3天，培訓費用由供方負責。2、技術服務保證2.1供方免費為需方提供一年保修期（人為因素除外），終身維修。原則上48小時內趕到需方現場進行技術服務（偏遠地區除外）。3、其它事項：未盡技術要求雙方協商確定。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

威海電能質量分析儀電壓諧波分析部分1、測試目的本功能用來顯示三路電壓參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電壓信號電能質量的好壞。2、測試方法具體接線如圖十六所示：圖十六、電壓諧波測試接線圖在本項目中同時接入三相電壓信號。將電壓測試線的黃、綠、紅、黑四種顏色分別對應被測信號的A、B、C、N四條相線（當PT二次采用三線制接法時將被測設備的B相電壓接到儀器的Un端子，只用三根電壓線即可）。接好線后進入“電壓諧波”屏查看測量結果。（六）、電流諧波分析部分1、測試目的本功能用來顯示三路電流參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電流信號電能質量的好壞。2、測試方法具體接線如圖十七所示：圖十七、電流諧波測試接線圖在本項目中同時接入三路電流信號。用A、B、C三只鉗形電流互感器分別來測量被測設備電流回路的A、B、C三相，（當被測設備為三相三線接線方式時只用到A、C兩相的鉗表）接好線后進入“電流諧波”屏查看測量結果。

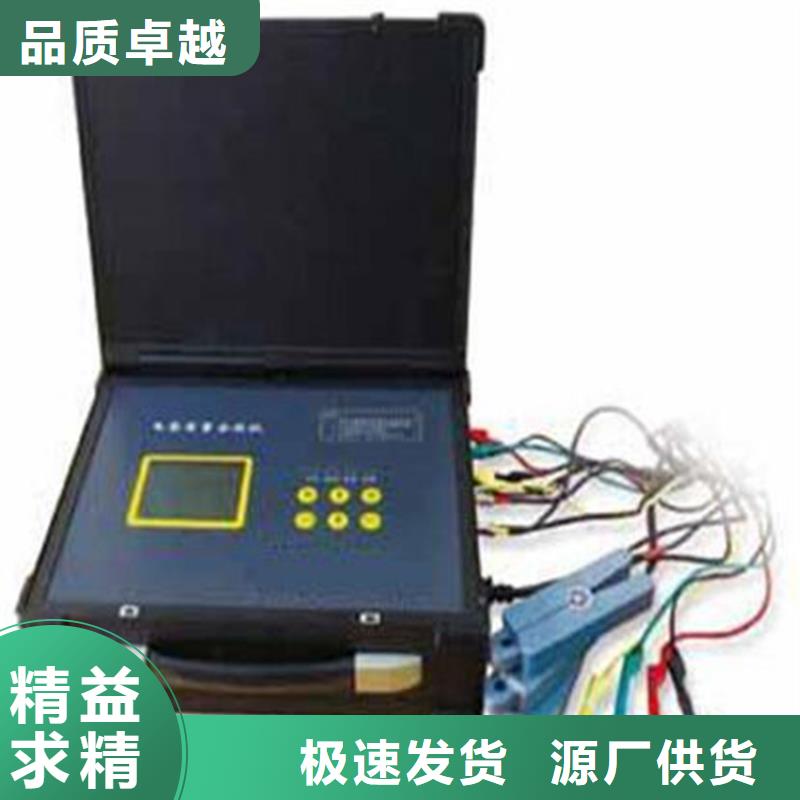

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家

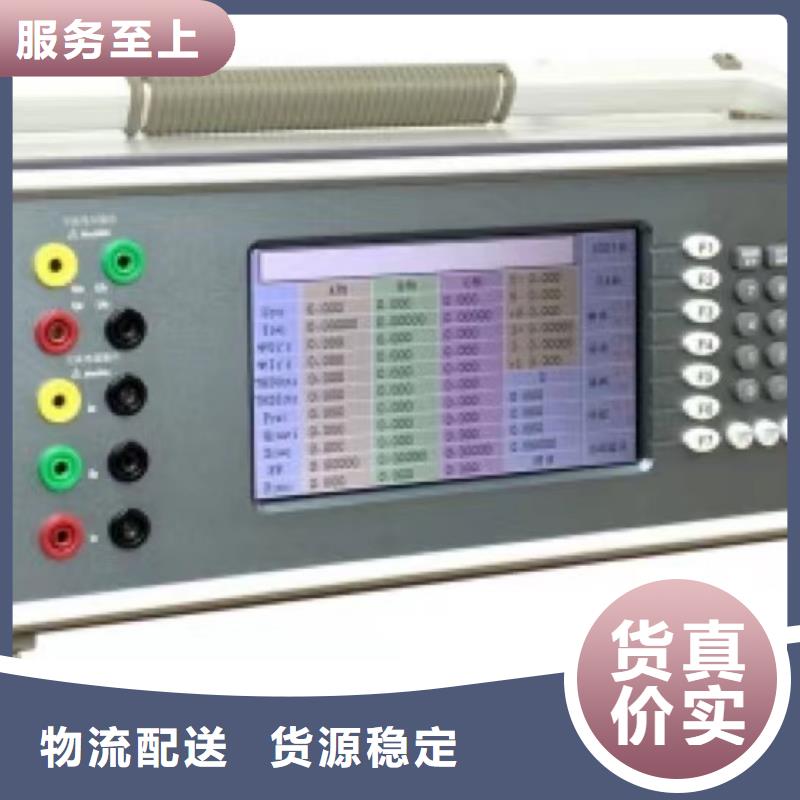

威海電能質量分析儀交流標準源的輸出設置在主菜單界面，按 鍵后進入交流源輸出界面。初始狀態欄：100V檔、5A擋、輸出關閉（沒有輸出）、諧波關閉（無諧波輸出）、接線Y型（三相四線）、閉環開啟、U試驗點。一般地，交流源的輸出主要有3步：設置合適的檔位、設置正確的接線方式、設置要輸出的幅值。 步：設置合適的檔位設置檔位包括設置電壓檔位和設置電流檔位，分別對應按鍵 和 。和 均為循環按鍵，每按鍵一次將自動輪切到下一檔位狀態。第二步：設置正確的接線方式接線方式主要指“Y型（三相四線）”和“V型（三相三線）”。設置接線方式的對應按鍵為 ，此鍵為循環按鍵。第三步：設置要輸出的幅值此步根據需求設定交流源，包括輸出的幅值、相位、頻率以及是否含諧波等。設置輸出的具體方法有試驗點輸出、常規按鍵輸出、旋鈕輸出、批量編輯輸出四種。5.6.2. 試驗點輸出方法：試驗點輸出指通過面板試驗點鍵達到標準源一鍵輸出的效果。此法快捷簡便，對于常規試驗點的輸出非常有效。對于電壓、電流，裝置以檔位百分比的形式給出了豐富的常用試驗點；對于相位則給出了一、四象限的常用試驗點。實例操作：假設當前已經選擇了Y型（三相四線）、100V/5A檔位?，F需進行U＝100VI＝4A，φ＝60°情況下的有功測試。步，假設當前快捷鍵是“U試驗點”，如果不是，按 切換到“U試驗點”，再按快捷鍵“”將三相電壓設置到“100V檔” ＊ ，即100.000V。第二步，按 切換到“I試驗點”，再按快捷鍵“80％”將三相電流設置到“5A檔”＊ 80％，既4.0000A。第三步，按 切換到“PF試驗點”，再按快捷鍵“/0.5L”將電壓電流相角設置成60°。注意： 使用此法的前提是已經設置好了相應的檔位狀態。此法設置均針對所有相進行，不能單相控制。

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家
威海常年供應手持式三相電能質量測試儀-大型廠家 <威海>天正華意電氣設備有限公司

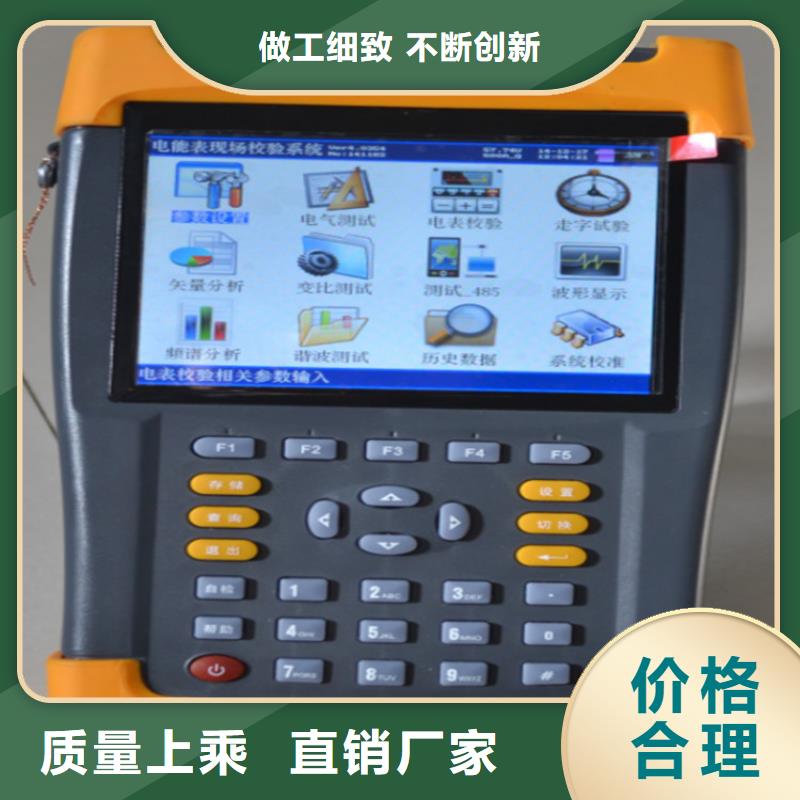

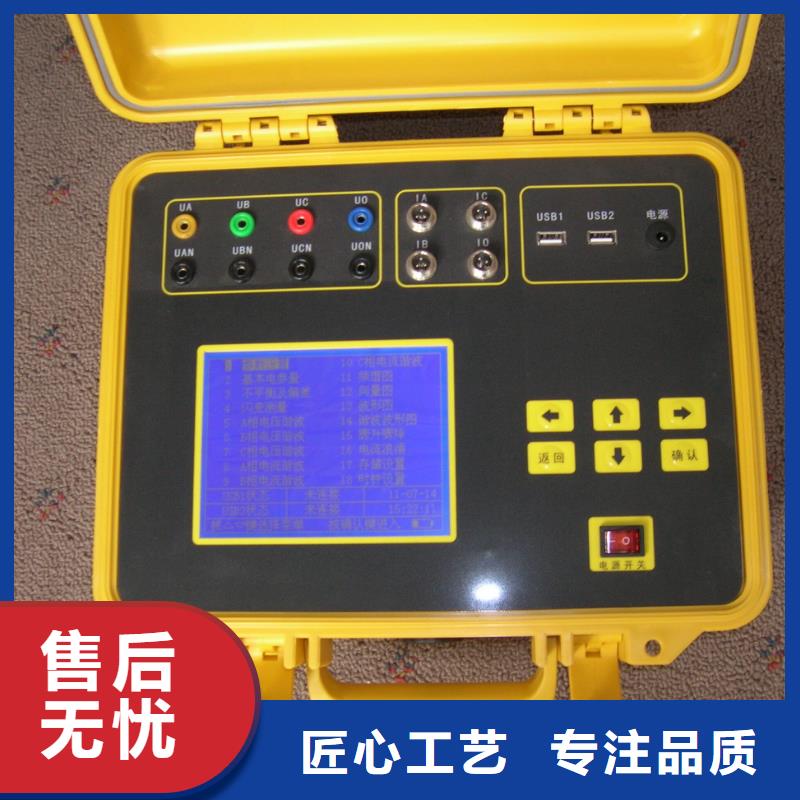

威海電能質量分析儀 液晶界面1．主菜單：圖三、主菜單當開機后界面顯示如圖三所示。主菜單共十二個選項，分別為：參數設置、電氣測試、諧波測試、頻譜分析、波形顯示、矢量分析、CT變比、歷史數據、國標查閱、移動存儲、磁盤查閱、系統校準。選擇←、→、↑、↓鍵來改變選項，選中后菜單名稱反顯，屏幕下端藍條顯示相關功能提示，按確定鍵進入相應功能測試和設置；屏幕右上角顯示出內置充電電池的剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；電池左側顯示出當前實時的日期和時間；時間左側顯示當前測試儀的電壓和電流的測量檔位，電壓檔位的改變?yōu)樽赃m應，電流檔位的改變需進入“參數設置”選項進行手動設置；屏幕左上角顯示儀器名稱、儀器編號及軟件版本。2．“參數設置”界面：圖四、參數設置界面參數設置界面如右圖所示，此屏用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、接線方式、電流輸入、額定電壓、短路容量、供電容量、協議容量、設置日期、設置時間、變電站名、線路名稱、文件名稱、存儲速率、開始存儲。?PT變比：指被測裝置所用的電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?CT變比：指被測裝置所用的電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?接線方式：指被測裝置的接線聯接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法幾種情況。通過←、→鍵在幾種方式間進行切換，選定到所需方式。

威海電能質量分析儀 CT變比”界面在此功能下，進行低壓CT的變比和角差測試。圖中可見：屏幕中提示出一次電流和二次電流測試應使用的鉗表分別為：一次用C相中號鉗表，二次用A相的5A小號鉗表。鉗表不能用錯，注意一次電流必須用中號鉗表或大號鉗表進行測量，否則可能會超過儀器的電流量程。在參數設置中應按照一次電流所使用的鉗表量程來設置。下方分別顯示出一次電流、二次電流、實測變比9．“歷史數據”界面圖十、歷史數據界面歷史數據界面如右圖所示。按F1鍵查看某一歷史時刻的電氣參數，包括：各相電壓、電流，零序電壓、電流，正序電壓、電流，負序電壓、電流，電壓、電流的不平衡度，各相有功功率、無功功率，總有功功率、無功功率，頻率、總功率因數，各相電壓電流之間相位夾角及各相功率因數。按F2鍵查看1~16次電壓和電流畸變率和諧波，按F3查看17~32次諧波，F4查看33~48次諧波，F5查看49~64次諧波。屏幕下端藍條為提示行，按↑、↓鍵逐條瀏覽歷史記錄，←、→鍵快進尋找，退出鍵返回主菜單。

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家

威海電能質量分析儀 電能質量測試分析儀檢定裝置可以按照Q/GDW1650.2-2017中表2的要求規定，輸出各種三相不平衡狀態下的測試信號，用于檢定電能質量分析儀三相不平衡度測量的穩態性能驗證。四、技術指交流電壓輸出 量 程: 15V、30V、75V、150V 、300V、600V、調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA交流電流輸出 量 程: 50mA、200mA、1A、5A、10A、25A 調節范圍: 0％-120％RG 調節細度: 0.002％RG 準 確 度: 0.03％RG＋0.02％RG(選配 0.012％RD＋0.008％RG)穩 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 輸出負載: 每相40VA直流電壓輸出 0.002％RG準 ％驟變輸出調制幅度： 0技術服務內容 1、技術培訓、技術交流1.1供方負責為需方免費提供儀器設備全過程的調試驗收各項技術服務工作。1.2技術培訓方式：供方委派相關技術人員至需方單位現場進行技術培訓，培訓周期為2-3天，培訓費用由供方負責。2、技術服務保證2.1供方免費為需方提供一年保修期（人為因素除外），終身維修。原則上48小時內趕到需方現場進行技術服務（偏遠地區除外）。3、其它事項：未盡技術要求雙方協商確定。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家
<威海>天正華意電氣設備有限公司

威海電能質量分析儀交流標準源的輸出設置在主菜單界面，按 鍵后進入交流源輸出界面。初始狀態欄：100V檔、5A擋、輸出關閉（沒有輸出）、諧波關閉（無諧波輸出）、接線Y型（三相四線）、閉環開啟、U試驗點。一般地，交流源的輸出主要有3步：設置合適的檔位、設置正確的接線方式、設置要輸出的幅值。 步：設置合適的檔位設置檔位包括設置電壓檔位和設置電流檔位，分別對應按鍵 和 。和 均為循環按鍵，每按鍵一次將自動輪切到下一檔位狀態。第二步：設置正確的接線方式接線方式主要指“Y型（三相四線）”和“V型（三相三線）”。設置接線方式的對應按鍵為 ，此鍵為循環按鍵。第三步：設置要輸出的幅值此步根據需求設定交流源，包括輸出的幅值、相位、頻率以及是否含諧波等。設置輸出的具體方法有試驗點輸出、常規按鍵輸出、旋鈕輸出、批量編輯輸出四種。5.6.2. 試驗點輸出方法：試驗點輸出指通過面板試驗點鍵達到標準源一鍵輸出的效果。此法快捷簡便，對于常規試驗點的輸出非常有效。對于電壓、電流，裝置以檔位百分比的形式給出了豐富的常用試驗點；對于相位則給出了一、四象限的常用試驗點。實例操作：假設當前已經選擇了Y型（三相四線）、100V/5A檔位?，F需進行U＝100VI＝4A，φ＝60°情況下的有功測試。步，假設當前快捷鍵是“U試驗點”，如果不是，按 切換到“U試驗點”，再按快捷鍵“”將三相電壓設置到“100V檔” ＊ ，即100.000V。第二步，按 切換到“I試驗點”，再按快捷鍵“80％”將三相電流設置到“5A檔”＊ 80％，既4.0000A。第三步，按 切換到“PF試驗點”，再按快捷鍵“/0.5L”將電壓電流相角設置成60°。注意： 使用此法的前提是已經設置好了相應的檔位狀態。此法設置均針對所有相進行，不能單相控制。

威海常年供應手持式三相電能質量測試儀-大型廠家

威海電能質量分析儀 功能操作1.主界面2.指示儀表功能界面2.1攜帶式指示儀表點擊主界面里面的指示儀表進入指示儀表界面，首先顯示的時攜帶式儀表檢定設置界面攜帶式儀表檢定設置界面1當檢定“攜帶式三相四線有功表”時，在“儀表類型中”選中“三相四線有功表”；設置“被檢廠家”；主界面有小鍵盤可用來輸入中文，設置對應的編號；然后輸入所檢儀表的電壓量程、電流量程和檢定點。量程輸入分為單量程和多量程兩種方式：多量程輸入參考圖2所示（在兩個電壓量限中間加“-”），其中全檢量程為100V-1A，非全檢量程為200V-1A；單量程輸入參考圖3所示。圖3 攜帶式儀表檢定設置界面2備注：1）電壓量限和額定電壓同步智能輸入：如電壓量限填入100V電流填入1A則額定電壓和電流則會自動填入100V和1A，但輸出電流、電壓有效值，以填入的額定電壓為準。2）檢定功率表時，如需檢定功率因數改變量，點擊“檢定功率因數改變量”處；如需反向檢定功率表，則在功率因數欄的下拉菜單選中“-1.0”進行反向檢定，“1.0”為正向檢定。完成所有參數的輸入后，按“檢定”按鍵，進入檢定界面

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家 <威海>天正華意電氣設備有限公司

威海電能質量分析儀 電氣測試”界面：圖五、電氣測試界面用來顯示從互感器一次側、二次側測量被測點的數據。右圖顯示一次側的三相電壓、電流幅值，各相電壓、電流之間相位夾角；各相有功功率、無功功率、視在功率及總有功功率Ph、及總無功功率Qh、總視在功率Sh；零序電壓Uo、電流Io；正序電壓U1、電流I1；負序電壓U2、電流I2；電壓和電流的不平衡度＃U、＃i；實測頻率、總功率因數。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，按F3查看一次側數據，按F4切換到二次側界面。按退出鍵返回主菜單。4．“諧波測試”界面：圖六、諧波測試界面電壓和電流諧波顯示屏如右圖所示：此屏顯示各相電壓和電流信號中各次諧波含量（從左到右依次表示A、B、C各相電壓，A、B、C各相電流），其中THD為各相的電壓或電流波形畸變率（即總諧波失真度），RMS為各相的電壓或電流有效值，01次為基波電壓或電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以表格的形式顯示1-63次諧波。可通過↑、↓鍵來切換（01－21）次、（22－42）次（43－63）次諧波含量的表格。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新數據。按退出鍵返回主菜單。

威海常年供應手持式三相電能質量測試儀-大型廠家

威海電能質量分析儀 本設備與其它設備通訊，或對本設備測試和使用時，應確保所有設備接地良好。正確連接與斷開。在導線連接到被測量儀器之前，請先將導線連接被測儀器；在導線與本系列裝置斷開之前，請先將導線和本系列裝置斷開。將產品接地。為避免電擊，本產品通過電源線的接地導體接地，接地導體必須與地相連在連接本產品的輸入或輸出端前，請務必將本產品正確接地。正確連接輸出端的地。源的輸出端地線與地電勢相同請勿將地線連接到高電壓上。查看所有終端額定值。為避免起火或過大電流的沖擊，請查看產品上所有的額定值和標記說明。請在連接產品前查閱產品手冊以了解額定值的詳細信息。請勿開蓋操作。本機為精密儀器，外蓋或面板打開時請勿運行本產品，避免電路外露。電源接通后請勿接觸外露的接頭和元件。懷疑產品出現故障時，請勿進行操作。如果您懷疑此產品已被損壞，可與我公司售后人員聯系。保持適當的通風。 請勿在潮濕環境下操作。請勿在易燃易爆的環境下操作。請保持產品表面的清潔和干燥。未經本公司同意，請勿拆開本系列裝置，也不得撕開“維修標識”，否則不予保修。發機用的包裝鋁箱，紙箱，珍珠棉等請用戶妥善保存，以備后用。1.2 術語和符號本手冊中的術語。以下術語可能出現在本手冊中：警告： 警告性聲明指出可能會危害生命的條件和行為。注 注意性聲明指出可能導致此產品和其他財產損壞的條件和行為。

<威海>天正華意電氣設備有限公司 <威海>天正華意電氣設備有限公司

威海電能質量分析儀 液晶界面1．主菜單：圖三、主菜單當開機后界面顯示如圖三所示。主菜單共十二個選項，分別為：參數設置、電氣測試、諧波測試、頻譜分析、波形顯示、矢量分析、CT變比、歷史數據、國標查閱、移動存儲、磁盤查閱、系統校準。選擇←、→、↑、↓鍵來改變選項，選中后菜單名稱反顯，屏幕下端藍條顯示相關功能提示，按確定鍵進入相應功能測試和設置；屏幕右上角顯示出內置充電電池的剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；電池左側顯示出當前實時的日期和時間；時間左側顯示當前測試儀的電壓和電流的測量檔位，電壓檔位的改變?yōu)樽赃m應，電流檔位的改變需進入“參數設置”選項進行手動設置；屏幕左上角顯示儀器名稱、儀器編號及軟件版本。2．“參數設置”界面：圖四、參數設置界面參數設置界面如右圖所示，此屏用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、接線方式、電流輸入、額定電壓、短路容量、供電容量、協議容量、設置日期、設置時間、變電站名、線路名稱、文件名稱、存儲速率、開始存儲。?PT變比：指被測裝置所用的電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?CT變比：指被測裝置所用的電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。?接線方式：指被測裝置的接線聯接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法幾種情況。通過←、→鍵在幾種方式間進行切換，選定到所需方式。

威海電能質量分析儀攜帶式儀表檢定界面1然后點擊升源按鈕啟動源輸出，然后調節面板上的百分比調節區域按鍵來（量程或總分格數的百分比）調節源輸出，當儀表指針平穩的調節至對應的格數時，按“讀數”鍵，系統將根據所輸入的儀表精度自動進行誤差計算，并在對應的界面列表上顯示出來（如果檢定誤差不合格，則會以紅色框顯示出來），同時，檢定光標自動移動到下一檢定點，重復以上步驟，檢定新的檢定點。如需重新檢定某一個檢定點，可通過面板上的方向鍵將檢定光標移動到需重新檢定的點進行檢定。當檢定數據多于一頁時，按“下一頁”或“上一頁”進行翻頁查看。在檢定時可以使用鍵盤板上面的DEL刪除選中的讀數。誤差＝（實際值-標準值）/基準值。在檢定界面可點擊右邊的方向按鈕打開側邊欄，然后可選擇格數或者數值進行檢定。攜帶式儀表檢定界面2數據保存與報表查看如下：一個檢定點檢定完畢后，系統將自動關閉源輸出。按“保存”鍵保存所檢定的數據；按“返回”鍵返回到參數錄入界面，如果用戶未保存檢定數據，系統將彈出提示保存數據的對話框。點擊指示儀表檢定界面的數據查看按鈕，進入記錄查詢界面（如圖所示6），可通過點擊或者方向鍵選擇要查看的記錄，然后點擊查看進入數據查看界面（如圖所示7）。若只要有一條上升誤差與下降誤差的平均值不在規程內，將判定儀表為不合格。

<威海>天正華意電氣設備有限公司 威海常年供應手持式三相電能質量測試儀-大型廠家

威海電能質量分析儀 ?電流輸入：指用哪種方式進行電流的測量，包括：5A鉗表測量方式、25A鉗表測量方式、100A中鉗表測量方式、500A中鉗表測量方式、400A大鉗表測量方式(非標配)、2000A大鉗表測量方式（非標配），共6種選項。通過←、→鍵在幾種方式間進行切換，選定到所需方式。?額定電壓：指被測裝置的額定一次側電壓值。共有0.38、6、10、35、66、110、220kV七個檔位，按←、→鍵切換選擇，選定到所需檔位。?短路容量：短路容量是指電力系統在規定的運行方式下，關注點三相短路時的視在功率，它是表征電力系統供電能力強弱的特征參數，其大小等于短路電流與短路處的額定電壓的乘積。?供電容量：供電系統的負荷一般是指用戶降壓變壓器容量，比如多少千伏安。?協議容量：用電人申請并經供電人核準使用電力的 功率或視在功率。?設置日期：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：2013年1月12日則輸入20130112確認即可。?設置時間：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：11點45分07秒則輸入114507確認即可。?變電站名：指試驗現場所處的變電站名稱，用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。輸入方法為：按確認鍵使內容變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。

<威海>天正華意電氣設備有限公司

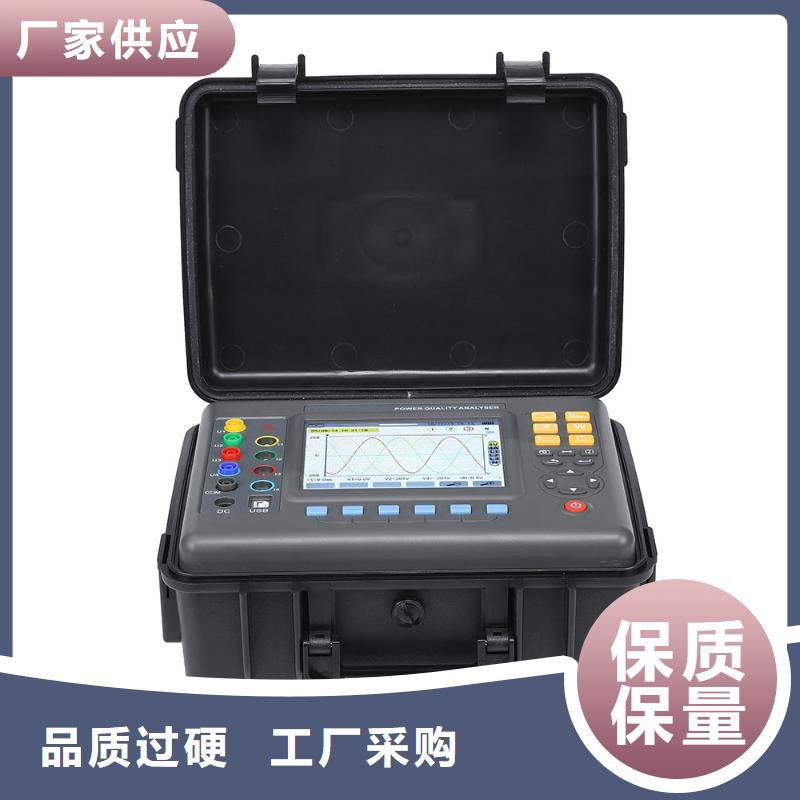

威海電能質量分析儀 波形顯示”界面圖八、波形顯示界面波形顯示界面如右圖所示。在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為A、B、C三相所有的電壓電流的波形 用↑、↓鍵來切換不同的相別；可切換為A相電壓、電流的波形，B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相電壓的波形，A、B、C三相電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。7．“矢量分析”界面圖九、矢量分析界面矢量分析屏如右圖所示，在此屏顯示被測裝置的實測矢量六角圖，同時顯示出三相電壓（二元件時為兩相）、三相電流（二元件時為兩相）的矢量關系以及以Ua（二元件時為Uab）為參照的各個量之間的相位角。通過此屏可以直觀的判斷三相計量裝置的接線是否正確，各相負荷的容、感性關系，上圖所示為標準阻性負載時接線全部正確情況下的三相四線向量圖。按F1鍵能將屏幕鎖定，按F2繼續刷新。退出返回主菜單。
