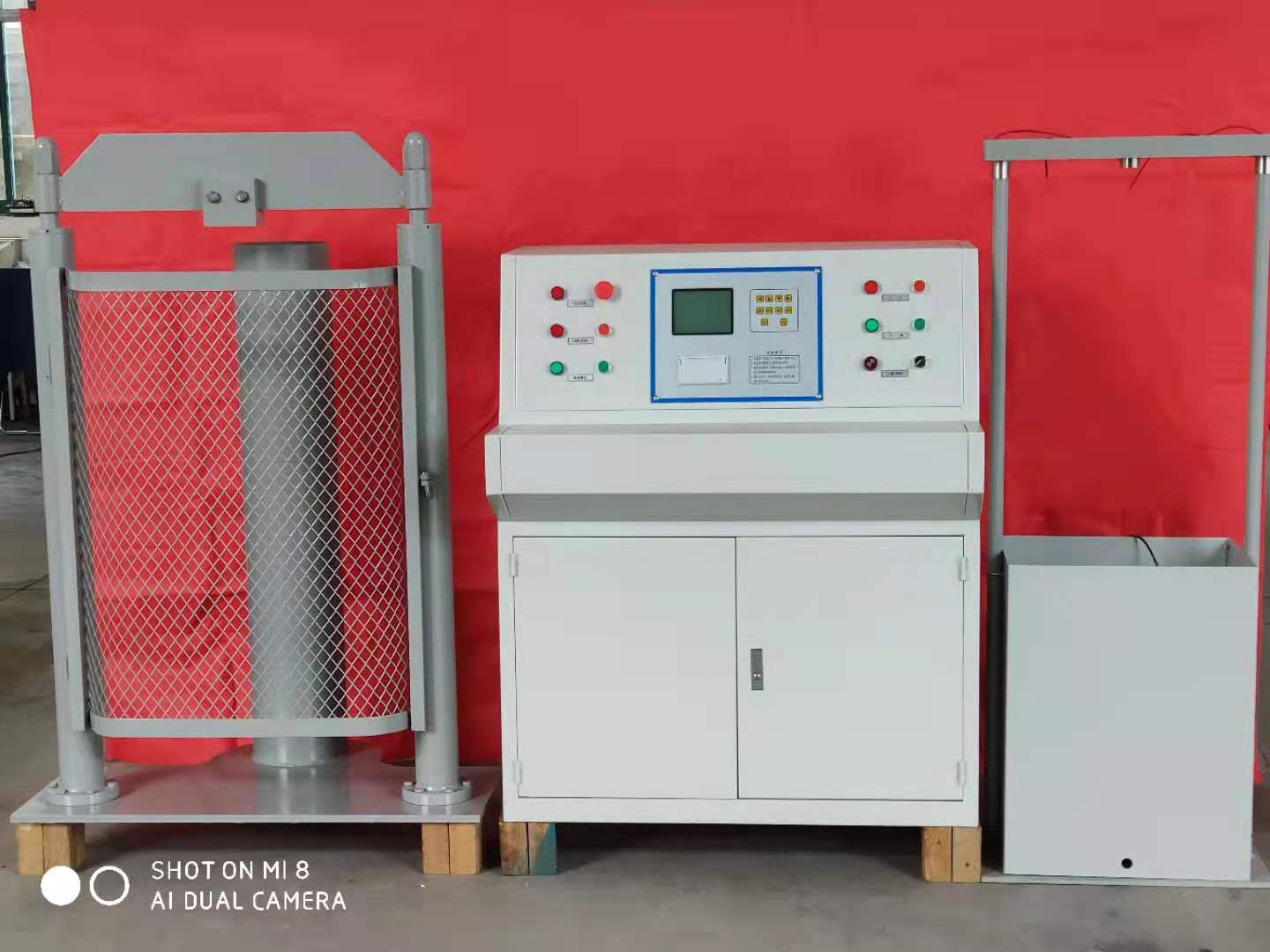

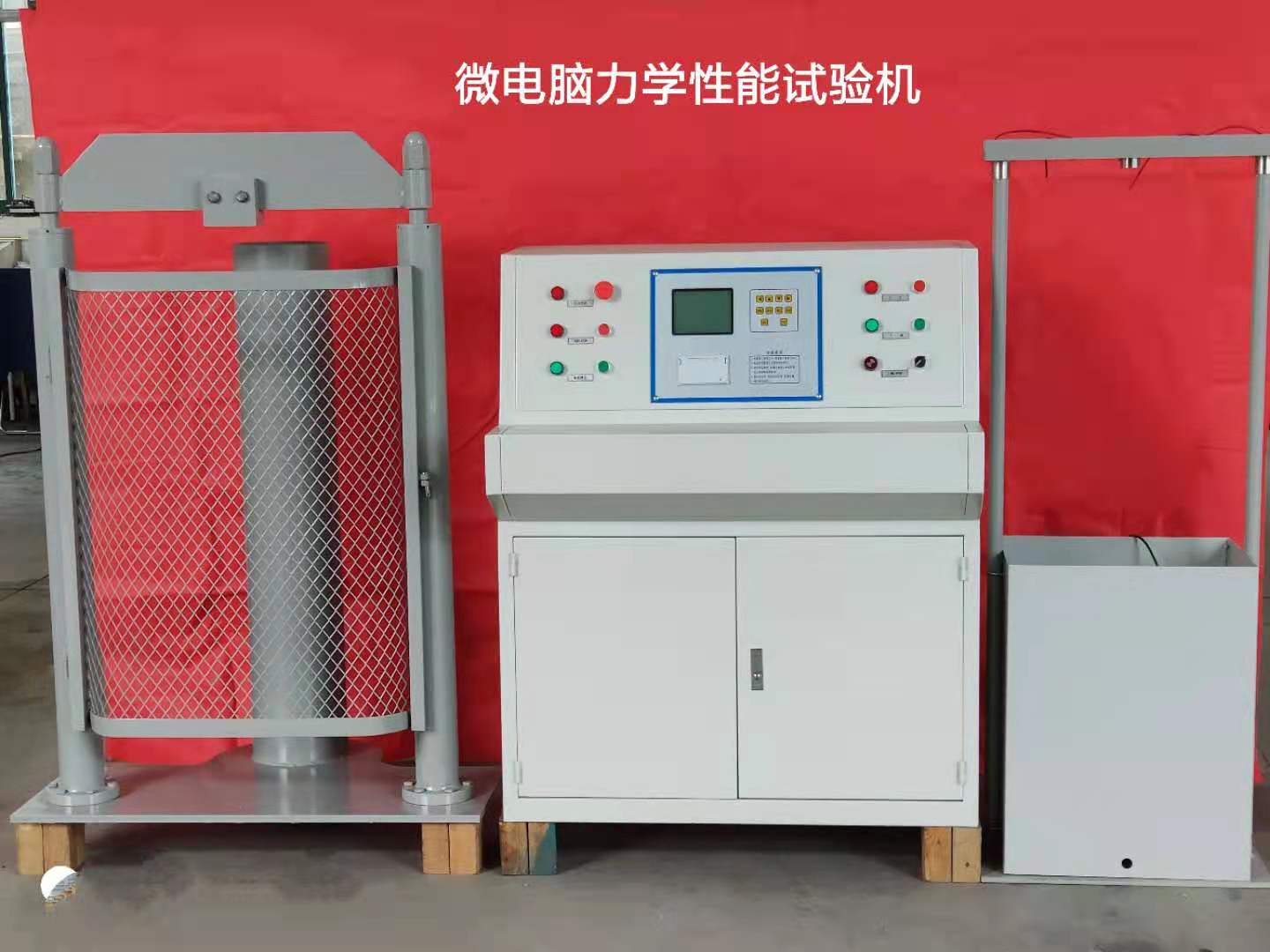

西寧絕緣鞋手套耐壓裝置 全自動絕緣靴（手套）測試裝置靜臥式拉力試驗機技術條件書1、產品名稱、規格型號、及圖片產品名稱：靜臥式拉力試驗機規格型號：TH-II-200KN產品圖片：2、產品制造所遵循的先關標準GB2900 電工名詞術語《電力工器具性試驗規程》GB/T3159-92 《液壓式試驗機》GB/T2611-92《試驗機通用技術要求》GB/T2423.8-1995電工電子產品基本環境試驗規程GB4793-1984電子測量儀器要求GB156 包裝貯運標志3、總體技術功能靜臥式拉力試驗機。外型美觀、結構合理、技術含量高，測力系統采用全電腦控制、它由高精度傳感器彩顯打印，執行機構由液壓系統來完成，它適用廣泛，可用于，鋼纜繩纜、絕緣繩、葫蘆雙鉤滑車組等各類起重工具拉力試驗，還可以為其它器具、線路金具、絕緣瓷瓶串等機械靜荷試驗，可靠，使用方便。可以滿足拉力試驗的要求它具有以下功能：1、該試驗機具有力值、靜負荷保持時間均可任意設定2、自動修正載波動力值，當試驗達到預定時間，計算機會發出指令，自動卸荷。3、計算機判斷測定數據試驗結果合格與否并由打印機自動輸出試驗要求的全過程。4、主要技術參數：1、系統測試精度：優于1％F.S?2、系統控制精度：優于10％???3、采樣速率：可達100Hz?4、負荷：200KN???5、電源：三相四線380V 總長8.48米6、液壓系統高壓額定壓力：15MPa高壓額定流量：0.2L／min低壓額定流量：4L／min?低壓工作壓力

西寧絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

<西寧>天正華意電氣設備有限公司

西寧絕緣鞋手套耐壓裝置注意：1. 請在測量前仔細檢查所有設置參數，非專業人員請勿隨意修改參數。2. 請勿在測量過程中設置參數。九、打印說明試驗完成后按 鍵進入打印程序，如圖：如上圖所示方可進行打印注意：1. 進行數據打印時，只能對當前測試的結果進行打印。 2. 用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據均為零。打印樣式十、使用說明1. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有90mm的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。2. 絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。 3. 檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的多芯電纜把操作箱同試驗臺相連接。4. 合上電源開關進入測量狀態，系統自檢幾秒鐘。5. 按下測試按鈕請注意顯示屏下方的提示，顯示屏上的高壓電壓欄應有高壓電壓顯示(kV)同時顯示6路的泄露電流值(mA)。6. 在升壓的過程中報警蜂鳴器會工作發出響聲表示此時正在升壓，請密切注視電壓值和電流值。當電壓升至設定電壓值時，升壓就會停止，此時就會自動計時，到時間后就會自動降壓。(如圖一)7. 注意觀泄漏電流值，如有絕緣靴（手套）絕緣性能下降，此時該泄漏電流將有所指示。試驗過程中如任何一路電流指示超出被試品規定的范圍，系統就會自動切斷高壓電源，關掉電源開關找出相關原因再進行試驗。8. 在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，其對應的數據將會反白顯示并且被保持。系統將自動回零，以便下次試驗。9. 每次做完試驗后必須關了電源開關后，再打開電源開關做試驗即可。使用條件1. 環境溫度：0--40℃2. 海拔高度：＜1000M3. 相對濕度：＜85％4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

<西寧>天正華意電氣設備有限公司 力學拉力試驗機2023已更新(今日/方案)

西寧絕緣鞋手套耐壓裝置試驗機操作說明用導線將接地端與試驗室的地線可靠連接。8.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。8.3 測量裝置用電源線接通220V電源，進入充電狀態，“充電”、“電池電壓”指示燈點亮，打開電源開關，開關中的燈點亮，無線傳輸旁邊的指示燈1秒后開始間隙閃爍，這試驗機上有8個通道的電流顯示“00.00”，因還未加電流，顯示應該均為“00.00”，試驗機上電流顯示單位為mA。.8.4 絕緣靴的安裝：大的不銹鋼矮盤放在地上，用自來水（使其導電）放在不銹鋼矮盤上，將絕緣靴浸在水上，絕緣靴內倒入適量鋼珠（鋪滿靴底，其高度不小于15mm），把鐵鏈放入鞋內并接觸到鋼珠。8.5 絕緣手套的安裝：將不銹鋼桶放在托盤上，桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可)，在被試手套內注入相同的水然后將手套浸入不銹鋼桶中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，把鐵鏈放入手套中，使其浸入手套內的水中。九、電流脫扣機構9.1 本部分的主要功能是當電流大于試品設定泄漏（一般在15mA）電流或擊穿時鏈條會自動動脫落方便判斷不合格試品. 9.2 分斷脫扣控制器上使用12V蓄電池供電，當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作，鏈條電極隨之脫落，自動拉開距離從而斷開高壓，由此判斷不合格試品。 十、蓄電池的維護 使用中，電池電壓的指示燈僅一個亮?xí)r應停止工作，及時充電，避免蓄電池放電過度而損壞。電池長時間不用，應1-2個月對其進行一次充電，以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象，說明電池容量變小了，可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機上蓋，取出舊蓄電池，換上新電池固定，把舊電池上的兩根引線（帶插片）分別接到新電池上，注意紅線接正極，黑線接負極。要保證插頭良好接觸。十一、充電說明試驗機在高壓試驗前需充電。用充電器插到試驗機充電插口中，通上220V電即可為電池充電，“充電”和 “電池電壓”指示燈亮。隨著電池電量的不斷增加，“電池電壓”指示燈會一個接著一個的被點亮。電池充滿時“充滿”指示燈亮。一般充電需2-8小時。電池長時間不用，應1-2個月對其進行一次充放電。

<西寧>天正華意電氣設備有限公司 力學拉力試驗機2023已更新(今日/方案)

西寧絕緣鞋手套耐壓裝置試件連接固定后，就可以進行單片機操作試驗。自動方式操作方法與步驟如下：1.扳上墻面電源總開，對電器柜進行供電。2..按下控制柜電源開關，按下電機啟動按鈕，油泵電機運轉，顯示屏出現歡迎您使用本設備！服務號 3.進入測試操作。按測試鍵，顯示屏出現傳感器1傳感器2共同測量4.用方向鍵（↑）（↓）選擇所用傳感器1并按確認鍵確認，顯示屏出現1＃大腰帶2＃小腰帶3＃腳扣4＃升降板5＃繩6＃竹木梯7＃5.用方向鍵（↑）（↓）選擇試驗項目并按確認鍵，如進行大腰帶測試，顯示屏出現：名稱：1＃大腰帶 標準力：2.205kN時間:05:00 當前力:CH1＝0.022kNN分鐘 同時控制面板上上升（紅燈）亮，液壓系統進入快升，測試開始。6.隨著測試進行，顯示屏的當前力不斷上升，當達到標準力2/3左右值時，系統自動由快升轉為慢升。7.再經過少許時間直至當前力達到標準力值時，此時載荷保持時間進入倒計時。隨后系統會根據當前力的大小自動保持并達到標準力值（通常當前力為標準力的1—1.01倍的范圍內）。其間系統當前力為標準力時，自動加載（1％標準力內）、自動停加，經多次反復直到完成載荷時間的測試。8.系統從加載到完成試驗過程中，測試受力圖同時動態進行，顯示直觀明了。9.測試完畢，系統自動快退，液壓裝置下降一段距離后自動停止。10.如需打印，則按打印鍵。打印出測試報告：例如：測試報告名稱：1大腰帶標準力：2.205 kN 時間:05:00當前力:CH1＝2.210 kN 測試結論：測試日期:2020—03—23測試結論由操作者結合外觀測試等情況判斷，同時簽名。11.按復位鍵后回到初始畫面。如做同樣的測試項目則選擇上述自動方式的第4—第11條進行操作。如改做其它項目則選擇自動方式的第3—第11條進行操作。15、試驗結束，先向右擰轉控制柜電源（即斷開）。再關閉墻面電源總開關。

<西寧>天正華意電氣設備有限公司
力學拉力試驗機2023已更新(今日/方案)

西寧絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下，按一下“功能”鍵，然后按“功能”鍵進入?yún)?shù)設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ～ 50.0 kV 用于設定高壓側工作電壓，當高壓側電壓接近此設定值時，自動起動計時功能時間設定 0 ～ 120 S 用于設定工作時間，當計時時間到達此設定值時，表示試驗結束，系統自動降壓過流設定 0 ～ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注：以下參數根據用戶被試品的要求進行設定開機狀態：此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試
