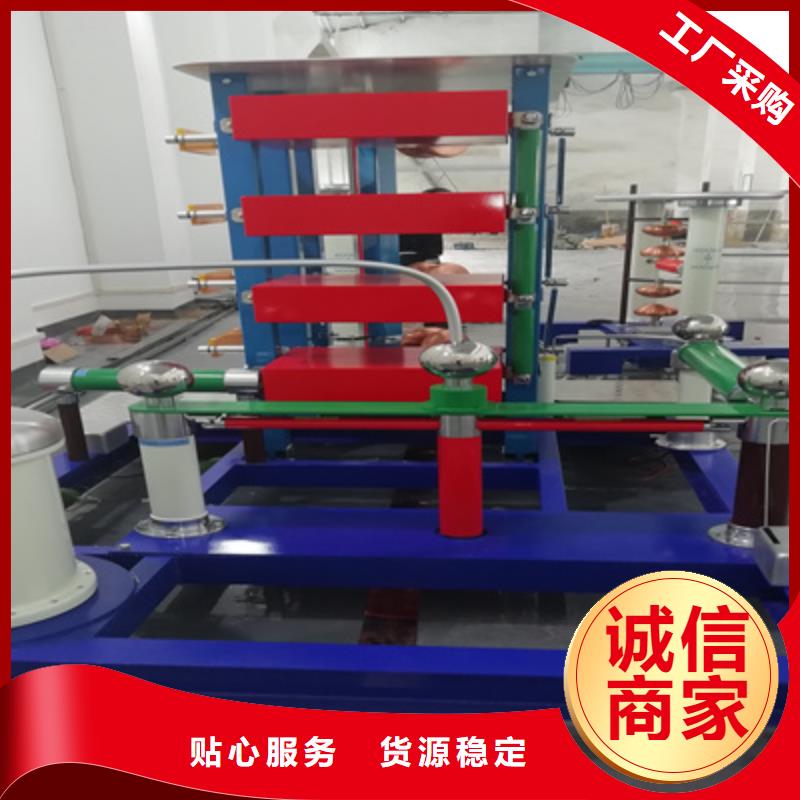

連云港雷電沖擊發生器 概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。二、產品型號編制說明原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：沖擊大電壓測試裝置框圖設備總共分為以下四個部分：1）高壓直流充電單元；2）沖擊設備本體：電容器/電阻和電感3）放電裝置和測試箱；4）手動控制系統或計算機測控系統CJDY系列沖擊電壓發生器主回路電路結構圖如下：三、產品圖片類似結構照片四、使用條件4.1安裝、使用處海拔高度不超過1000米4.2周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃) 4.3無導電塵埃存在4.4無火災及爆炸危險品4.5不含有腐蝕金屬和絕緣的氣體和蒸汽4.6無劇烈振動、碰撞和強烈顛簸4.7地平水平面不超過3度，移動式裝置地面不平度1mm/2 mm4.8電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。4.9設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5且接地點應在本體附件。4.10產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的小。

<連云港>天正華意電氣設備有限公司 連云港沖擊電壓發生器及測量系統正規廠家

連云港沖擊電壓發生器及測量系統正規廠家 <連云港>天正華意電氣設備有限公司

連云港雷電沖擊發生器 沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。4.觸摸屏控制系統操作方法5.1.在測控系統機柜上有1個旋轉按鈕 和1個急停按鈕，其功能分別如下：1）【控制電源】：順時針旋轉開關，控制回路接通電源；逆時針旋轉，則關斷控制電源。2）【緊急停止】：在任何緊急情況下，按下緊急按鈕，系統停止切斷電源，主回路接地系統處于狀態。5.2.系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括三部分，圖形顯示區（1），狀態信息顯示區（2）和控制區（3）圖7-2 主控界面5.2.1.【圖形顯示區】包括控制系統主要部件的動作，可以直觀的以動畫的方式檢測到控制系統各個部件當前的狀態。?極性狀態：顯示會根據當前的極性自動顯示文字“正極性”或者“負極性”。無極性則顯示“無”，并閃爍，提醒您需要先進行極性切換。?電容器：充電時指針會從左往右移動，說明正在充電，電容器根據充電電壓與設置電壓以百分比填入，可以直觀看到充電情況，并以文字形式顯示當前電壓。 接地狀態：當接地電磁鐵打開時，圖形化接地打開指示燈由綠色變為紅色，表示危險。?觸發球：可以直觀的顯示出當前觸發球的距離并根據觸發球的距離自動調整顯示球的位置，并伴以數字顯示當前球隙距離。【狀態信息顯示區】顯示當前系統的設置參數，故障信息，以及各部分的運行狀態啟動條件：備妥、急停按鈕及試品門以界面指示燈的方式顯示，當系統啟動的條件未達到時，該部分會顯示為紅色。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。故障狀態：當異常指示燈閃爍時說明有故障發生。設置參數顯示：當前電壓與充電次數前面的數字為當前的實際測試數據，斜杠后面為設置參數；充電時間前面的數字為當前的充電時間，斜杠后面為設置的充電間隔時間；?運行狀態：上面一行為現實系統運行流程狀態，顯示當前系統運行的步驟。右側一行顯示PLC運行狀態，有故障時，顯示故障信息。

連云港雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗

<連云港>天正華意電氣設備有限公司 連云港沖擊電壓發生器及測量系統正規廠家

連云港雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數200kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1．概述3．控制系統的主要功能：手動控制及自算機控制。手動充電方式：手動調節電 ?同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。?標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；?過壓、過流保護，自動接地；?自動點火： 手動控制?緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。?4．系統結構系統結構示意圖如圖2：圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，所有底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。

連云港雷電沖擊發生器驗參數設置?基本信息：設置基本參數，這些參數將被保存在數據庫，試驗備注信息將直接打印在波形圖片上。?保存波形數據：選擇自動保存時，系統在每測量一個波形將自動保存數據至設置的數據庫。?估計沖擊電流：單位千安（kA），根據預計的電流峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?預計電壓峰值：單位千伏（kV），根據預計的電壓峰值輸入，用于初始化示波器參數及波形顯示區域范圍。?沖擊試驗次數：分“單次測試”和“多次測試”，單次測試是指，每開始測試后等待示波器采集到波形后結束測試，只做一次脈沖的采樣分析。“多次測試”是指系統連續和示波器通訊，示波器沒出現一個波形，測量系統自動記錄并保存，采集到波形后，繼續等待下一個波形出現。?沖擊極性，根基波形極性自動設置示波器觸發方向。1.2.2.波形參數：在這個參數設置頁面可以設置界面所顯示的參數，波形顏色，以及對示波器的基本參數設置（圖4-3）。這個界面是一個隱藏界面在＠的位置雙擊輸入“1234”可以出現。圖4-3 波形參數設置界面1.2.2.1.波形參數選擇：圖4-3，選擇需要在界面上顯示的波形參數，分“手動選擇波形參數”和“自動根據波形類型選擇波形參數”兩種。當選擇為手動時，可以在“手動選擇波形參數”欄內，選擇期望在波形界面中顯示的各種參數，根據電壓或者電流波形顯示；當選擇為自動時，波形將根據所選擇的波形類型自動分配需要顯示的波形參數。右測為圖形化的波形計算方式。1.2.2.2.界面顏色選擇：點擊“界面顏色選擇”標簽，出現顏色搭配選擇頁面，可以根據自己的習慣和方式，自由搭配，使顯示更清晰。1.2.2.3.信號分析設置：圖4-4，設置示波器的通訊方式，以及示波器的時基，觸發方式等，以及在分析波形時對波形計算中的濾波方式、采樣變比等的設置。?示波器參數設定：根據實際的示波器選擇“示波器型號”，設置通訊的方式。?時基：根據不同的波形，為了能完全的現實波形，需要根據不同的波形設置不同的時基。?觸發水平：觸發水平的位置占總峰值的百分比，建議40％，太小容易被提前干擾觸發，太大波形又不容易出來。?觸發通道：根據不同的信號，設置信號穩定的一方為觸發通道即可。

---
