產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 100 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 青島 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電氣電力 |
質量認證 | 9000 |
產品功率 | 5 |
工作溫度 | 45 |
范圍 | 架空線路接地故障定位儀供應范圍覆蓋西藏、拉薩市、昌都市、阿里市、林芝市、那曲市、日喀則市、山南市 嘉黎縣、比如縣、聶榮縣、安多縣、申扎縣、索縣、班戈縣、巴青縣、尼瑪縣等區域。 |
那曲地下電纜管線探測儀接線步驟1、拆開電纜兩端的接地銅辮子(如果有困難,可以只拆開近端的)。2、發射機黑色測試線接系統地。3、發射機紅色測試線接電纜線芯,接一相即可。如果識別故障電纜,紅色測試線要接在絕緣電阻的那一相上。需要先做導通試驗,確保該相沒有斷線。如果是故障電纜,故障點處一般燒毀的很嚴重。使用電纜故障測試儀的高壓單元,采用周期放電模式給故障相施加高壓脈沖。故障點處會發出響亮的放電聲、并伴有放電火花。這種情況就沒有必要使用本儀器識別了。4、把紅色測試線所接的那一相線的遠端接地。接線參考圖:無論是單芯或三芯電纜,如果兩端有接地銅辮子,請務必按照以下圖示接線:如果目標電纜沒有銅屏蔽和鎧裝,請按照下面的圖示接線:3.接收機測試操作注意 有電,危險!必須由經培訓并取得授權資格的人員操作,操作者必須嚴格遵守規則,否則有電擊的危險,造成人身傷害或設備損壞。危險!電壓測量不能用于測量超過600V的電壓線路,否則有電擊危險,造成人身傷害或設備損壞。測試前,先將測試線連接到儀表上,再將測試線連接到被測試線路中進行測試線纜識別時,請確認柔性線圈上的箭頭指向電纜遠端(電纜芯線接地的那一端),即脈沖編碼電流信號正輸入端。測試完畢后須先將儀表關機,再將測試線撤離被測線路,才能從儀表上拔出。線纜識別把Φ200mm柔性線圈按照圖示箭頭方向依次環繞在各條電纜上。以下接線圖適合于目標電纜為停電電纜的現場識別,請確認柔性線圈上的箭頭指向電纜遠端(電纜芯線接地的那一端),即注意脈沖編碼電流信號正輸入的方向。

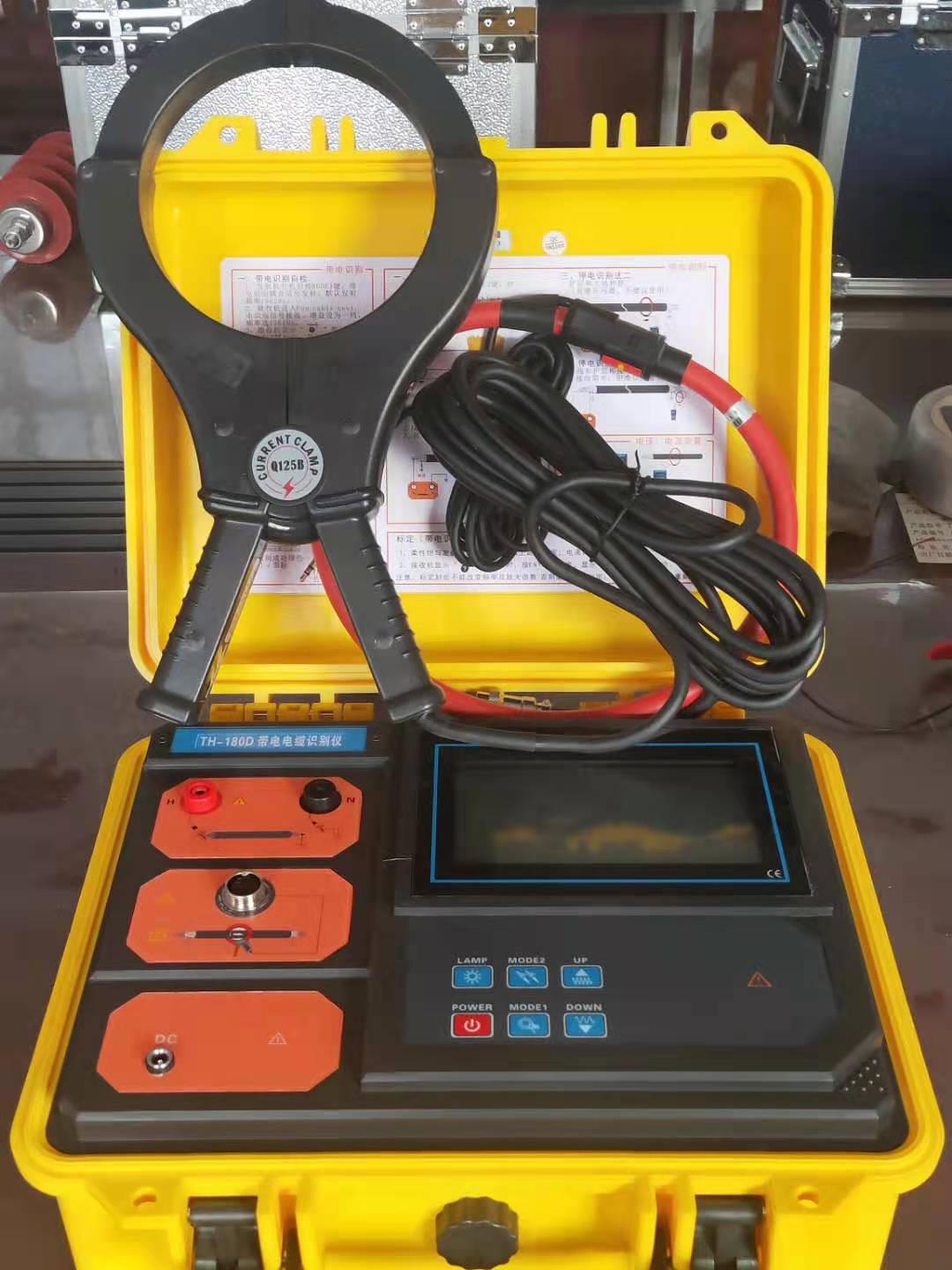

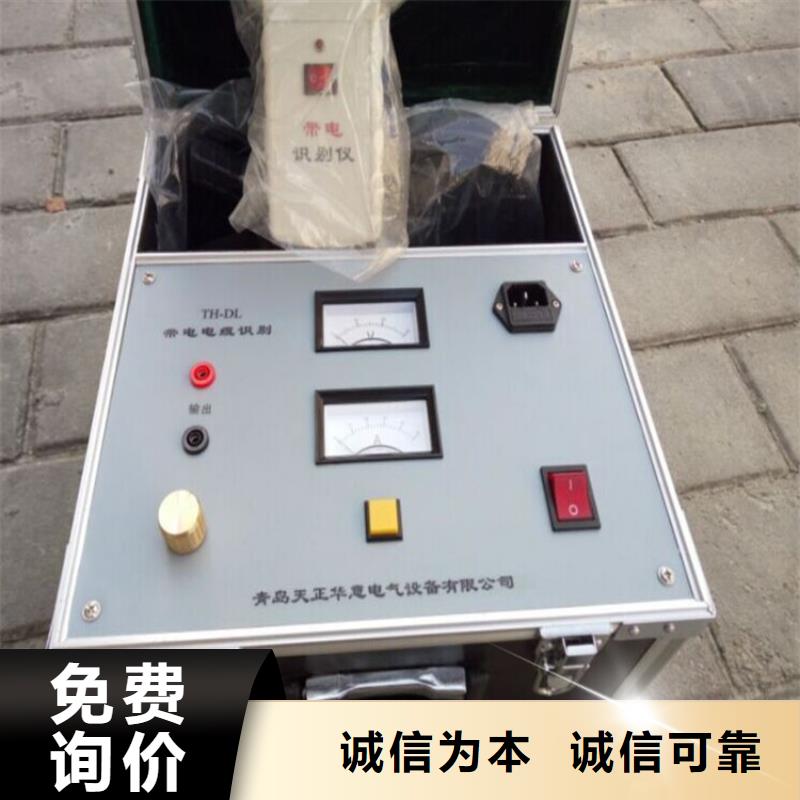

那曲地下電纜管線探測儀多功能電纜識別儀,又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ120mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。
那曲地下電纜管線探測儀多功能電纜識別儀,又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ120mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。
<那曲>天正華意電氣設備有限公司那曲地下電纜管線探測儀識別步驟1、確認發射機工作正常:請嚴格按照發射機說明書中的要求進行檢查。2、近端識別確認:在發射機一端用柔性線圈卡住電纜有鎧裝或銅屏蔽的部位(如果有困難,就卡住發射機的紅色連接線);柔性線圈接口上的箭頭指向電纜遠端;調節增益,讓彩色電子表盤指示8或9,綠色光柵順時針動態指示。屏幕下方顯示“電纜識別成功”,并伴有“嘀”提示音。注意:這一步可以確認采用多大的增益合適,發射機輸出信號強,接收機所用的增益就小。增益調節:按左右箭頭鍵分別用來減小或增大增益,1-5級,第5級強,按動左右箭頭鍵時,接收機內的信號增益會隨之改變,液晶上的光標也會移動到相應的增益大小數字上。3)目標識別:在需要識別的地方,讓柔性鉗上的箭頭指向遠端,用柔性線圈依次卡住每一根電纜,觀察液晶,等待顯示測量結果。當綠色光柵順時針動態指示,下方顯示“電纜識別成功”,并伴有“嘀”提示音時,證明這條電纜就是目標電纜;當紅橙色光柵逆時針動態指示,下方顯示“非目標電纜”,或者沒有光柵指示,下方顯示“無識別信號”,沒有“嘀”提示音,則證明是其他電纜。“嘀”提示音響起間隔為2秒和1秒。電壓測量1、將紅色鱷魚夾線接入接收機對應的紅色U端口,黑色鱷魚夾線接入對應的黑色COM端口。2、紅色線連接電纜線芯,黑色線連接系統地。如果線纜帶有電壓,則液晶顯示當前交流電壓值;如果沒有交流電壓,則顯示0V。注意:對地測試電壓,請小心觸電或引起其他設備漏電跳閘。該電壓測量可當一般的交流電壓測量使用,請確認被測電壓不超過600V。
那曲地下電纜管線探測儀?有電!危險!操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好,儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?嚴禁將電纜識別儀接入正在運行的電力電纜。?為確保人身,對已確定的電纜,在維修開鋸前,一定要扎釘試驗。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下,請勿使用,或更換電池。?禁止在易燃及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出,不能觸摸輸入插孔,以免觸電。?請勿在強電磁環境下使用,以免影響儀器正常工作。?儀表在使用中,機殼或測試線發生斷裂而造成金屬外露時,請停止使用。?請勿于高溫潮濕,有結露的場所及日光直射下長時間放置和存放儀表。?儀表必須定期保養,保持清潔,不能用腐蝕劑和粗糙物擦拭。?長時間不用儀表,請定期給電池充電或取出電池。?更換電池,注意極性,若無法更換,請聯系廠家。?使用、拆卸、校準、維修本儀表,必須由有授權資格的人員操作。?由于本儀表原因,繼續使用會帶來危險時,應立即停止使用,并馬上封存,由有授權資格的機構處理。?儀表及手冊上的“ ”危險標志,使用者必須依照指示進行操作。
<那曲>天正華意電氣設備有限公司那曲地下電纜管線探測儀 電源:打開電源開關,液晶屏幕點亮,但此時發射機并沒有信號輸出。3.啟動輸出:按【中鍵】調整輸出方式優先選用”斷續”輸出模式。 按【上下鍵】調整輸出電流,然后按【啟動】按鈕,啟動高壓輸出。同時顯示界面上高壓輸出指示變為紅色并動態指示高壓輸出。當提示“電壓限制”或“功率限制”時,輸出電流已經達到輸出。”4.停止輸出:按【停止】鍵停止高壓輸出警告!工作完畢后,線路存在殘留電壓,必須對線路進行放電操作之后,再解除接線。2、信號檢測方法將空間磁場傳感器安裝在接收機的插槽內。在架空線的正下方,手持接收機,面向架空線的走向,使接收機和架空線路的相對位置如圖3-3-2所示。應盡量保證接收機穩定。3、故障定位?在近端距離發射機>100米遠處,在電纜的正下方保存檢測電流波形。?分段定位:為快速逼近故障點,建議進行50%法或0.618黃金分割法分段。以50%法為例,首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似,說明故障點還在下游;若波形很小、說明已經越過故障點。本次分段成功后,在故障點所在的段中繼續50%分段。分段越來越短,故障點也逐步逼近,直至找到故障位置。若線路存在分支,應重點在分支處測量,以判斷故障發生在主干還是分支。若判斷是分支故障,則繼續在分支線路上分段定位。若分支線路為電纜發生故障,則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響,對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修,但其中內置鋰離子電池保修(換)一年。超過上述期限,維修時只收取更換的器件成本費。若因為使用不當造成損壞(包括保修期內),或超過保修期限發生產品質量問題,我公司負責維修,維修時只收取更換的器件成本費。儀器出現下列問題時,用戶可以嘗試自行解決:不開機:可能是電池已耗光,請嘗試先充電再使用。儀器自動關機:可能是因為電池欠壓自動關機,或長時間未進行任何操作自動關機,請嘗試重新開機。開機后立即關機:原因是電池欠壓,請先對電池充電再使用。若出現其他問題,請不要試圖自行維修,以免擴大故障,請與本公司聯系,以便及時維修和服務。
<那曲>天正華意電氣設備有限公司那曲地下電纜管線探測儀基本操作接收器和鉤式檢測儀都是按POWER鍵開關機。檢測儀開機后LED指示燈亮,進入測試模式。若開機后LED慢閃,檢測儀電池電量不足,需要充電,充電時LED快閃。開機15分鐘后LED持續慢閃, 提示檢測儀將自動關機,此時按POWER鍵檢測儀能繼續工作。接收器開機后,LCD顯示,按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍,提示接收器將自動關機,此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據,鎖定數據時HOLD符號指示,儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據,左右箭頭鍵選擇步進值5、10、100,1000上下箭頭鍵查閱所存數據。按ENTER鍵確認進行當前操作。按ESC鍵退出當前目錄返回上級菜單。進入數據刪除模式,選擇“是”按ENTER鍵確認刪除存儲的所有數據,數據刪除后將不能恢復,請謹慎操作。2.測試高壓,極其危險!必須由經培訓并取得授權資格的人員操作,操作者須嚴格遵守規則,否則有電擊的危險,造成人身傷害或傷亡事故。危險!嚴禁測試電壓超過60kV的裸導線或匯流母線,否則有電擊危險,造成人身傷害或設備損壞。檢測儀掛在導線上,讓導線處于檢測儀的A區,如下圖。A區無位置誤差;B 區位置誤差約增加0.2%;C區位置誤差約增加2%。多芯電纜漏電巡查方法:檢測儀鉤在電纜上,沿線巡查,若接收器由有較大電流顯示突變為很小電流或無電流顯示,該點即為電纜漏電點。● 把火線零線(2根線)一齊鉤住即測量單相電器設備的漏電流。● 把地線(1根線)鉤住即測量設備該接地線的漏電流。● 把三相四線(4根線)一起鉤住即測試總漏電流。● 把主線(1根線)鉤住即測量該主線路的電流。六. 電池管理● 及時給電池充電,長時間不使用儀表每3個月給電池充電一次。● 警告!電池蓋板沒有蓋好的情況下禁止進行測試,否者有危險。● 更換電池時,請注意電池極性,否則可能損壞儀表。1.當電池電壓低于3.2V時,請及時充電,充電時間約4小時。2.若更換電池,先確認儀表處于關機狀態,松開電池蓋板的螺絲,打開電池蓋板,換上新電池,注意電池規格極性,蓋好電池蓋板,擰緊螺絲。3.按POWER鍵看能否正常開機,若不能開機,請按第2步重新操作。4.若用戶無法更換電池,請與廠家聯系
那曲地下電纜管線探測儀 帶電識別時:采用脈沖電流原理,四種發射頻率625Hz、1562Hz、2500Hz、10kHz,通過發射鉗耦合到目標電纜上,給電纜線芯注入復合脈沖電流信號,該脈沖電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因脈沖電流有方向性,所以檢測也具有方向性。停電識別時:采用脈沖電流原理,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,結合精準算法,對發射機的脈沖編碼電流信號進行識別并解碼,同時具有信號強度標定功能,顯示信號強度和檢測結果,精美直觀;彩色刻度條動態顯示,一目了然,電纜識別成功打√,非目標電纜打×,能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V~600V(50Hz/60Hz),可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz),可測電流頻率45Hz~70Hz。柔性電流鉗:為洛氏線圈,具有的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,快速。特別提示:本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能,停電電纜識別時:嚴禁接入帶電電纜中。識別時,發射鉗、接收鉗不能混用,同時要保證輸入信號方向一致。
那曲地下電纜管線探測儀基本操作接收器和鉤式檢測儀都是按POWER鍵開關機。檢測儀開機后LED指示燈亮,進入測試模式。若開機后LED慢閃,檢測儀電池電量不足,需要充電,充電時LED快閃。開機15分鐘后LED持續慢閃, 提示檢測儀將自動關機,此時按POWER鍵檢測儀能繼續工作。接收器開機后,LCD顯示,按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍,提示接收器將自動關機,此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據,鎖定數據時HOLD符號指示,儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據,左右箭頭鍵選擇步進值5、10、100,1000上下箭頭鍵查閱所存數據。按ENTER鍵確認進行當前操作。按ESC鍵退出當前目錄返回上級菜單。進入數據刪除模式,選擇“是”按ENTER鍵確認刪除存儲的所有數據,數據刪除后將不能恢復,請謹慎操作。2.測試高壓,極其危險!必須由經培訓并取得授權資格的人員操作,操作者須嚴格遵守規則,否則有電擊的危險,造成人身傷害或傷亡事故。危險!嚴禁測試電壓超過60kV的裸導線或匯流母線,否則有電擊危險,造成人身傷害或設備損壞。檢測儀掛在導線上,讓導線處于檢測儀的A區,如下圖。A區無位置誤差;B 區位置誤差約增加0.2%;C區位置誤差約增加2%。多芯電纜漏電巡查方法:檢測儀鉤在電纜上,沿線巡查,若接收器由有較大電流顯示突變為很小電流或無電流顯示,該點即為電纜漏電點。● 把火線零線(2根線)一齊鉤住即測量單相電器設備的漏電流。● 把地線(1根線)鉤住即測量設備該接地線的漏電流。● 把三相四線(4根線)一起鉤住即測試總漏電流。● 把主線(1根線)鉤住即測量該主線路的電流。六. 電池管理● 及時給電池充電,長時間不使用儀表每3個月給電池充電一次。● 警告!電池蓋板沒有蓋好的情況下禁止進行測試,否者有危險。● 更換電池時,請注意電池極性,否則可能損壞儀表。1.當電池電壓低于3.2V時,請及時充電,充電時間約4小時。2.若更換電池,先確認儀表處于關機狀態,松開電池蓋板的螺絲,打開電池蓋板,換上新電池,注意電池規格極性,蓋好電池蓋板,擰緊螺絲。3.按POWER鍵看能否正常開機,若不能開機,請按第2步重新操作。4.若用戶無法更換電池,請與廠家聯系
<那曲>天正華意電氣設備有限公司那曲 地下電纜管線探測儀 主機主機用于向故障線路施加超低頻脈動直流信號使接地故障復現,電流由主機輸出,流經故障線路,在接地點入地并返回主機。圖2 主機面板5.1.1面板及各鍵功能介紹?信號輸出:接信號輸出線一段的插頭,另一端接掛線桿蝴蝶螺母,掛線桿掛接在故障線路上。?測試地端子:接大地網,儀器必須可靠接地。?液晶屏:采用4.3寸工業級480×240點陣高亮度彩色液晶屏,LED背光,顯示操作菜單和測量結果。?按鍵:“啟動/選擇”鍵,用于啟動信號、移動光標或修改數據;“停止/確認”鍵,用于停止信號輸出或是確認當前操作內容;“電源/返回”鍵,用于開關機或是放棄當前操作。注:在信號輸出時操作“電源/返回”鍵無效,必須先停止信號輸出。?DC 16.8V:儀器充電接口,請使用儀器配套專用充電器5.1.2主機主要部件:圖3 主機主要部件5.2采集器采集器用于掛在故障線路的沿線,用來檢測主機發出的直流脈沖信號,并通過無線方式向地面上的接收器傳輸數據。圖4采集器示意圖5.2.1面板及各部件功能介紹:?電源鍵:長按此鍵進行開、關機操作。?重置鍵:長按此鍵采集器將恢復出廠設置。?設置鍵:長按此鍵采集器進入設置狀態。具體參數的設置,需要接收器發送。注:出廠時已經配置好,若非必要無需操作。?背面有電池安裝槽用于安裝電池。如圖5所示:圖5采集器電池槽5.3接收器用于接收采集器發送回來的數據。圖6 采集器示意圖5.3.1面板及各部件功能介紹:?液晶屏:采用2.4寸工業級320×240點陣高亮度彩色液晶屏,LED背光,顯示操作菜單和測量結果。?↑鍵:修改數據和向上移動光標。?↓鍵:修改數據和向下移動光標。?→鍵:向右移動光標。?確認鍵:確認設置。?電源鍵:短按退出當前界面,長按關機。?背面有電池安裝槽用于安裝電池。如圖7所示:圖7 接收器電池槽

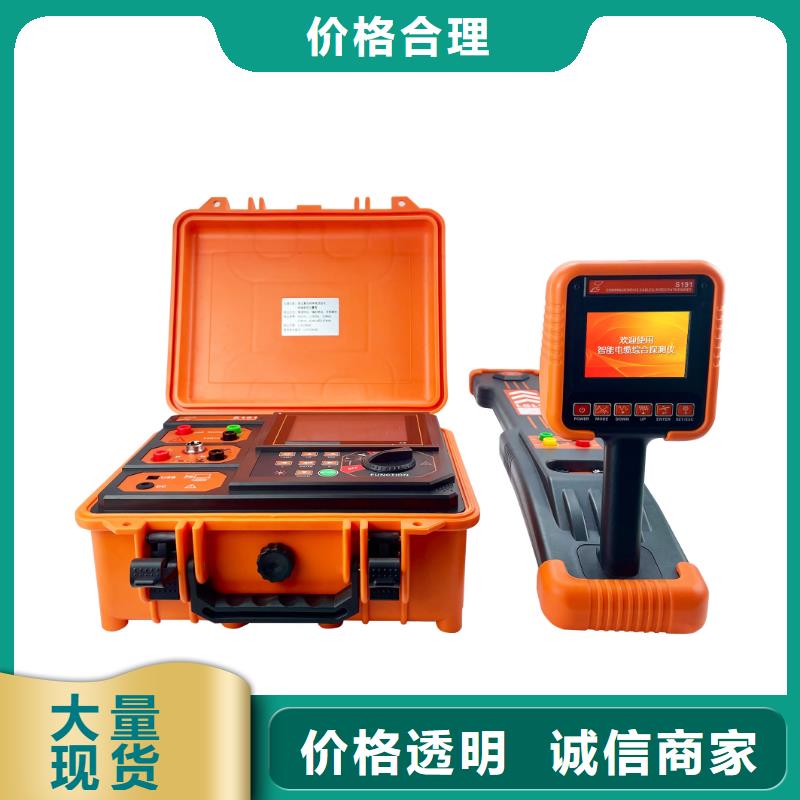

那曲地下電纜管線探測儀 注意事項:?警告:電纜帶電,接線必須由具有相關資質或資格的電力工作人員操作!?必須在用戶端發射信號,如果在變電室端發射信號,將在所有出線上均注入信號,造成無法區分目標電纜。?接地釬位置的選擇:為保證輸出效果,應將接地釬打在距離電纜5m之外,而且接地線應盡量和電纜方向垂直。?如果零線在用戶端不接地,則優先使用零線注入信號。?低壓電纜的護層大多不連續,如果護層注入信號太弱,或探測過程中在電纜路徑某處信號中斷,可換用零線/地線進行注入。?由于所有出線的零線/地線或護層在變電室并聯,所以其他電纜出線上會有部分電流被分流,也能探測到信號,但強度較弱,實際測試中應注意區分。?探測高壓運行電纜時,如果使用卡鉗耦合法接收不到信號或信號很弱,說明電纜兩端護層接地電阻過大,這時可以通過護層注入。?探測單芯超高壓運行電纜時,卡鉗耦合法失效,可使用護層注入法。第四章 管線探測一、管線跟蹤(路徑查找)1、選擇合適的信號發射方法:根據第二、三章的說明,選擇合適的方法,使用發射機對目標管線施加信號。2、使用接收機內置線圈感應法進行管線探測:接收機無需接任何外部附件傳感器,自動識別為內置線圈感應法。3、接收機界面介紹:長按接收機開關/靜音鍵 ,打開接收機電源,屏幕如下顯示:圖4-1-1管線探測界面4、設定接收頻率:按頻率減小鍵和頻率增大鍵選擇接收頻率。發射和接收的頻率必須一致。共有十個頻率/頻段供選擇:640Hz,1280Hz,10kHz,33kHz,83kHz,共工頻50/60Hz,工頻諧波250/300Hz,射頻10kHz頻段,射頻33kHz頻段,射頻83kHz頻段。默認1280 Hz。
<那曲>天正華意電氣設備有限公司那曲地下電纜管線探測儀 電源:打開電源開關,液晶屏幕點亮,但此時發射機并沒有信號輸出。3.啟動輸出:按【中鍵】調整輸出方式優先選用”斷續”輸出模式。 按【上下鍵】調整輸出電流,然后按【啟動】按鈕,啟動高壓輸出。同時顯示界面上高壓輸出指示變為紅色并動態指示高壓輸出。當提示“電壓限制”或“功率限制”時,輸出電流已經達到輸出。”4.停止輸出:按【停止】鍵停止高壓輸出警告!工作完畢后,線路存在殘留電壓,必須對線路進行放電操作之后,再解除接線。2、信號檢測方法將空間磁場傳感器安裝在接收機的插槽內。在架空線的正下方,手持接收機,面向架空線的走向,使接收機和架空線路的相對位置如圖3-3-2所示。應盡量保證接收機穩定。3、故障定位?在近端距離發射機>100米遠處,在電纜的正下方保存檢測電流波形。?分段定位:為快速逼近故障點,建議進行50%法或0.618黃金分割法分段。以50%法為例,首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似,說明故障點還在下游;若波形很小、說明已經越過故障點。本次分段成功后,在故障點所在的段中繼續50%分段。分段越來越短,故障點也逐步逼近,直至找到故障位置。若線路存在分支,應重點在分支處測量,以判斷故障發生在主干還是分支。若判斷是分支故障,則繼續在分支線路上分段定位。若分支線路為電纜發生故障,則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響,對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修,但其中內置鋰離子電池保修(換)一年。超過上述期限,維修時只收取更換的器件成本費。若因為使用不當造成損壞(包括保修期內),或超過保修期限發生產品質量問題,我公司負責維修,維修時只收取更換的器件成本費。儀器出現下列問題時,用戶可以嘗試自行解決:不開機:可能是電池已耗光,請嘗試先充電再使用。儀器自動關機:可能是因為電池欠壓自動關機,或長時間未進行任何操作自動關機,請嘗試重新開機。開機后立即關機:原因是電池欠壓,請先對電池充電再使用。若出現其他問題,請不要試圖自行維修,以免擴大故障,請與本公司聯系,以便及時維修和服務。
<那曲>天正華意電氣設備有限公司 那曲架空線路接地故障定位儀那曲地下電纜管線探測儀概述近幾年來,隨著電網改造工程的實施,10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變,增強了配電線路的絕緣水平,降低了配電線路的跳閘率,提高了供電可靠性,減少了線路損耗。但采取新的供電方式在實際運行中,經常的發生單相接地故障,特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下,接地故障頻繁發生,嚴重影響了變電設備和配電網的、經濟運行。故障發生后,由于線長范圍廣,采用以往憑經驗,分段逐段推拉,逐級桿塔檢查等傳統方法進行排查,費時費力,停電范圍大,時間長,很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點,可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度,省時省力,提高工作效率、供電可靠性和電力企業經濟效益。

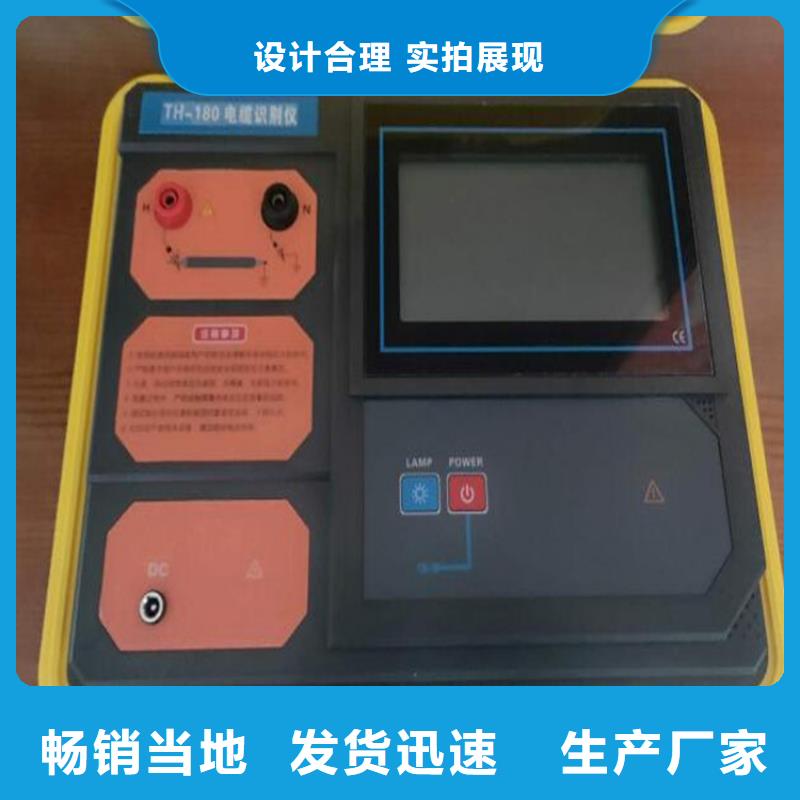

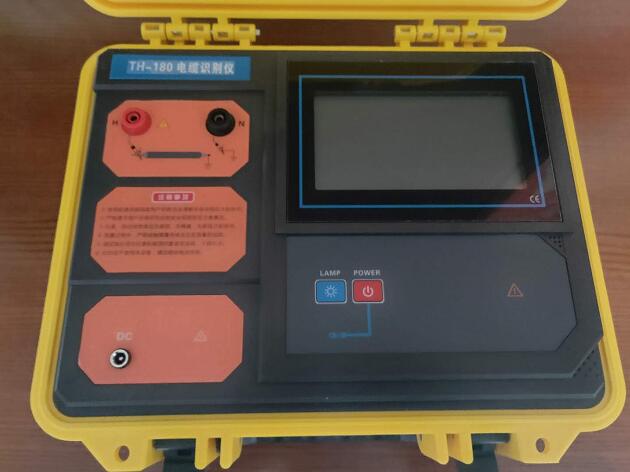

那曲架空線路接地故障定位儀那曲地下電纜管線探測儀?電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別,嚴禁將本電纜識別儀接入正在運行的電力電纜!本儀表由發射機,接收機,柔性電流鉗等組成。發射機采用脈沖電流原理,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因電流有方向性,所以檢測也具有方向性。發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。接收機為手持設備,3.5寸彩色液晶屏,內置高速微處理器,對發射機的脈沖編碼電流信號進行識別并解碼,動態顯示,能快速自動識別目標電纜,同時具有交流電壓檢測功能,量程為AC 0.01V~600V(50Hz/60Hz)。柔性電流鉗為洛氏線圈,具有的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,快速。特別提示:本電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍,即不帶電識別。識別時,需要同時使用本儀器的發射機和手持接收機。
