產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 銅 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 4 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 6 |
工作溫度 | 45 |
范圍 | 接地電阻測試儀檢測裝置供應范圍覆蓋江蘇省、南京市、蘇州市、連云港市、無錫市、常州市、淮安市、徐州市、鹽城市、鎮江市、南通市、泰州市、宿遷市、揚州市 崇安區、南長區、北塘區、錫山區、惠山區、濱湖區、江陰市、宜興市等區域。 |

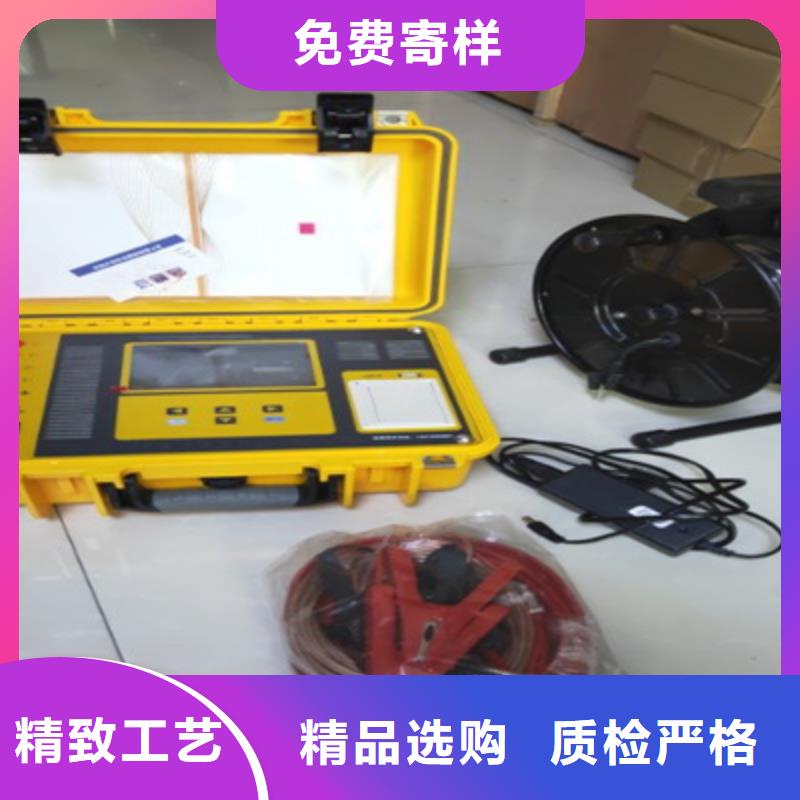

無錫接地導通測試儀在測試界面再按“確認”鍵,儀器自動輸出已設置幅值電流,對試品進行測試,見圖5。實測電流:10.1A干擾電壓:0.20V電阻:6.9540mΩ測試完成,F1打印圖6測試中界面5)測試數據的讀取與打印實測電流:10.1A干擾電壓:0.20V電阻:6.9540mΩ測試完成,F1打印圖7 測試結果界面測試完成,屏幕會顯示測試結果,,此時按下F1,儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線(含線盤)1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水,以免降低儀器絕緣強度發生故障。☆充電只可使用附帶的專用電源充電器充電☆使用時請勿將儀器放置在不穩定的架子或桌子上,避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器,可使用干燥布料清潔☆儀器應存貯在溫度-10℃~+50℃,相對濕度 ≤80%的環境中☆如長期不用,請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電,充滿后再使用.單位名稱:青島天正華意電氣設備有限公司

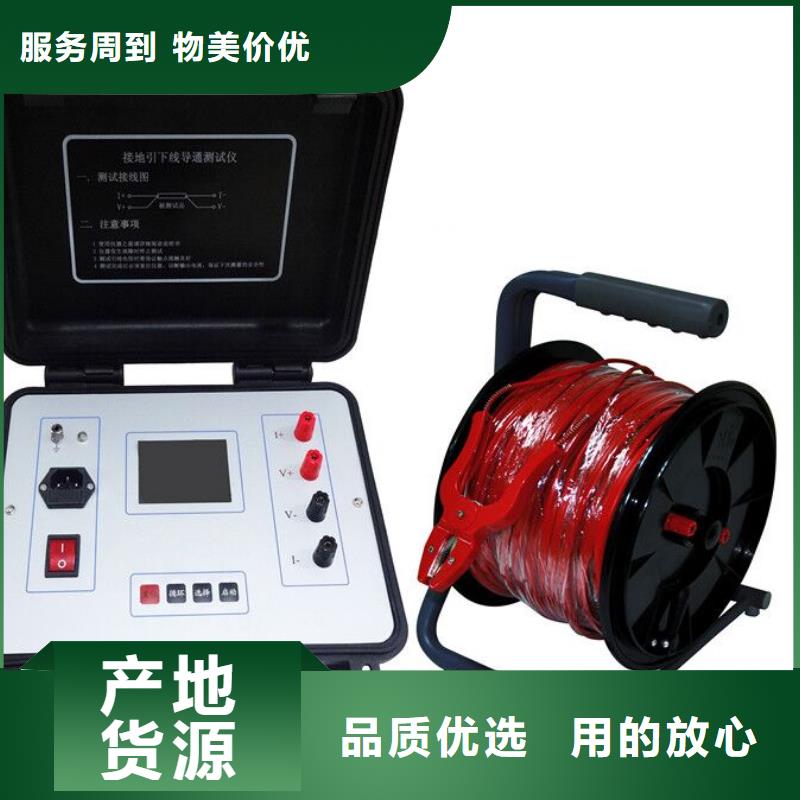

無錫接地導通測試儀須知感謝您購買了本公司的接地引下線導通電阻測試儀,為了更好地使用本產品,請一定:詳細閱讀本用戶手冊,操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。嚴格遵守本手冊所列出的規則及注意事項。任何情況下,使用本儀表都應注意。出于您的考慮,請僅使用隨設備所附帶的導線和配套附件(符合IEC61010-031(2002) 標準)。使用前應確認儀表及附件完好,儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時,請停止使用。測試前請先確保被測試品不帶電。測試過程中,嚴禁接觸被測試品及正在測試的回路。確認測試線與儀表及被測物之間已緊密連接。儀表在使用中,機殼或測試線發生斷裂而造成金屬外露時,請停止使用。不能觸摸輸出插孔,以免觸電。注意本儀表面板及背板的標貼文字及符號。請勿將儀表長時間放置在高溫潮濕、日光直射的環境下。拆卸、維修以及使用本儀表,都必須由有授權資格的人員操作。請勿在易燃性場所測試,火花可能引起爆炸。儀表必須定期保養,保持清潔,不能用腐蝕劑和粗糙物擦拭。儀表長時間放置不使用,請每2個月給電池充電一次。僅使用生產商所提供的電源適配器或電池組,它們具有特定等級。由于本儀表原因,繼續使用會帶來危險時,應立即停止使用,并馬上封存,由有授權資格的機構處理。儀表及手冊上的符號“ ”是危險標志,使用者必須依照指示進行操作。儀表及手冊中的符號“ ”是極其危險標志,使用者必須嚴格依照指示進行操作。
無錫接地導通測試儀功能特點1) 抗干擾能力強:采用軟硬件濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠,重復性好。2) 特殊電源設計:儀器直流開路電壓高,阻斷工頻干擾電壓能力強,阻斷工頻干擾電壓至50V波峰值,并可同時測量現場工頻干擾電壓幅值。3) 電阻溫度換算功能:方便不同溫度條件下的測試數據對比,判斷接地網出現銹蝕、斷裂等變化狀況。4) 便攜式設計:儀器自帶高能鋰電池充電電池組,連續工作時間長達8小時,體積小、重量輕,攜帶方便。5) 全中文菜單:操作簡單,直接顯示出測量結果是否滿足要求,可記錄/存儲/打印所有的測量數據,且自帶微型打印機可現場打印測量結果。3 技術參數1) 測試電流及開路電壓:可達到10A/25V。2) 測量方式及電流輸出:自動--程序自動加載測試電流手動--選檔DC 1A、2A、5A、10A3) 儀器抵抗工頻干擾電壓能力:儀器選擇“有干擾”測量方式時,測試端可抵御工頻感應電壓范圍5~50V。4) 電阻測試范圍及準確度:測試電流被測導通阻值范圍準確度無干擾有干擾1A100 mΩ~25Ω±(0.2%±2字)±(0.5%±5字)5A20 mΩ~5Ω10A1 mΩ~2Ω5) 工作環境:溫度-20~50℃ 濕度≤90%RH6) 儲存環境:溫度-30~60℃ 濕度≤95%RH7) 外形尺寸/重量: 380×280×210 mm 8kg4 使用說明圖1 面板1—儀器外箱:高強度ABS密封箱; 2—打印機:測試數據的即時打印3—接地端子:儀器外殼地; 4—C1端子:儀器電流輸出+; 5—P1端子:儀器電壓輸入+; 6—P2端子:儀器電壓輸入-; 7—C2端子:儀器電流輸出-; 8—充電接口:用于儀器電池充電;9—工作開關:工作電源開關;10—按鍵:儀器操作功能按鍵;11—液晶屏:儀器工作與測試過程動態顯示;

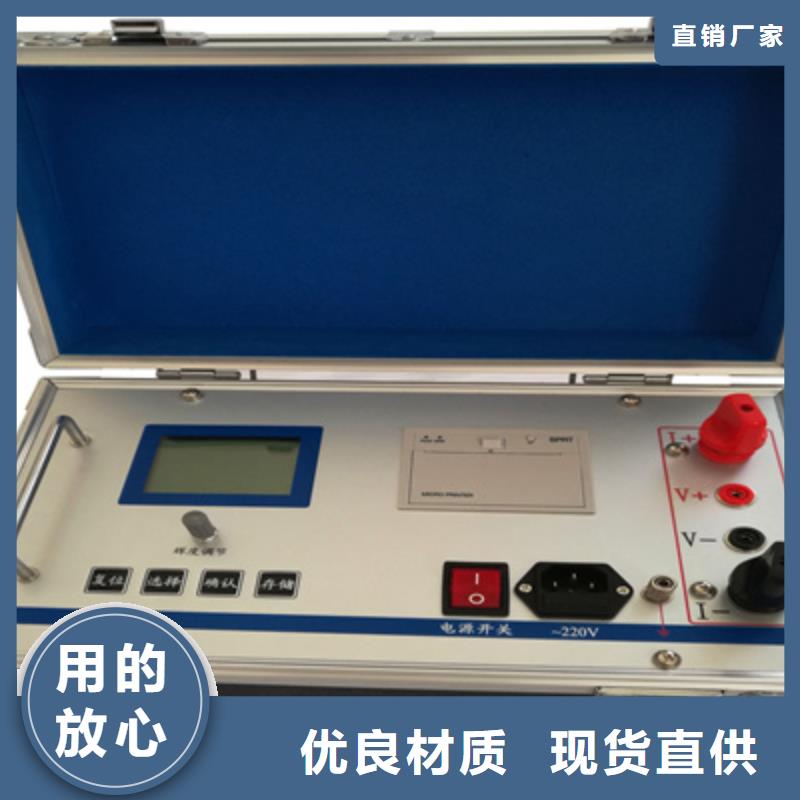

無錫接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層,如果存在,應首先清理氧化層再夾,否則會影響測試精度。測試鉗要保證連接牢固可靠,以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接,Ⅰ+、Ⅰ-、U+、U- 端子與被測試品采用下圖所示的四線法接線,為了測試接線簡單方便,隨儀器配套的專用測試線是兩端分接線,將電流、電壓線連接到同一測試鉗兩端。(2)測試操作連接測試夾與連接接地線時,要注意接觸端長期裸露在空氣中,表面覆蓋了一層氧化膜,該氧化膜可能造成測試結果不穩定或不準確,所以在接線時要注意清理氧化膜,或者測試夾與引出端連接好后,用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的,這時需要連接充電器進行充電或設置5A以下輸出電流應急測試。測試前,在測試界面內,按“”或“”鍵設置輸出電流,根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

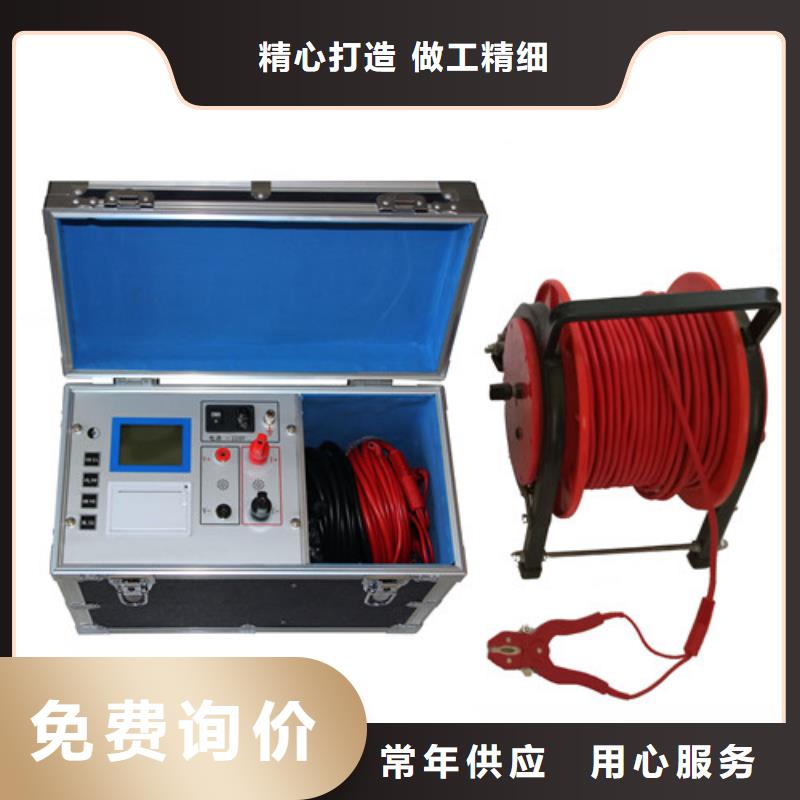

無錫接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分,在電力設備的長時間運行過程中,連接處有可能因受潮等因素影響,出現接點銹蝕、甚至斷裂等現象,導致接地引下線與主接地網連接點電阻增大,從而不能滿足電力規程的要求,使設備在運行中存在不隱患,嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中,明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀,用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制,可實現測試過程智能化,具有體積小,攜帶方便,操作簡單,精度高,測試速度快,復測性好,讀數直觀,是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用,但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

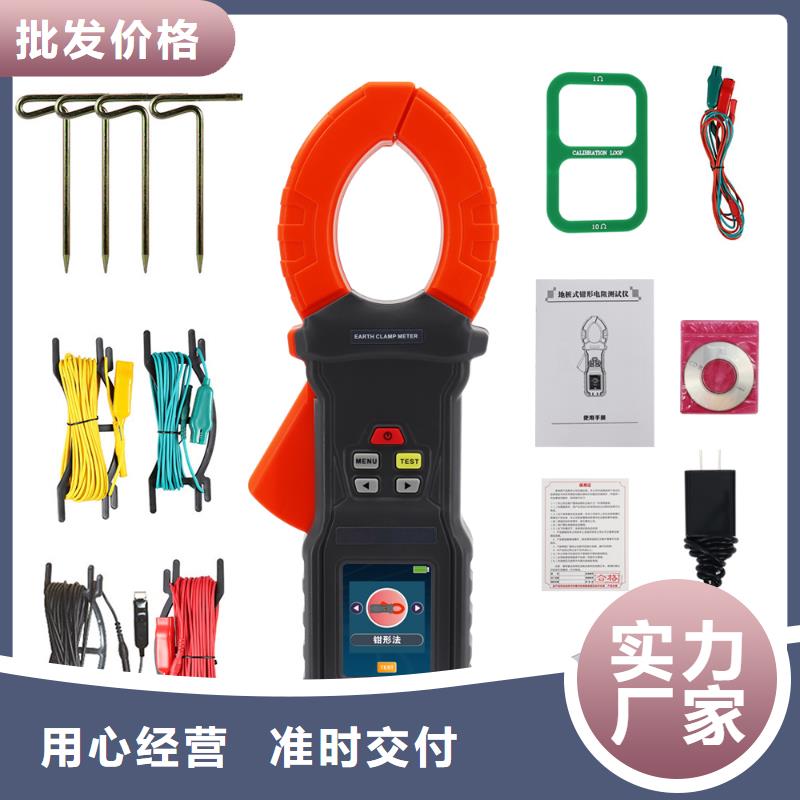

接地電阻測試儀檢測裝置種類齊全無錫接地導通測試儀顯示模式4位超大LCD顯示,灰白屏背光測量指示測量中LED閃爍指示,LCD倒計數顯示LCD尺寸108mm×65mm儀表尺寸長寬高:277.2mm×227.5mm×153mm測試線長紅色5m,黑色5m各2條測量時間電阻測試:約3秒/次;電壓測試:約2次/秒USB接口具有USB接口,軟件監控,存儲數據可以上傳電腦,保存打印 通 訊 線USB通訊線1條數據存儲500組,“MEM”存儲指示,顯示“FULL”符號表示存儲已滿數據查閱數據查閱功能:“MR”符號顯示溢出顯示超量程溢出功能:“OL”符號顯示報警功能測量值超過報警設定值時發出報警提示電池電壓電池電量實時顯示,電池電壓低時提醒及時充電自動關機“APO”指示,開機15分鐘后自動關機功耗待機: 30mA Max(背光關閉)開機開背光: 43mA Max測量:2A Max(背光關閉)質量儀表: 2397g(含電池)測試線:850g(含簡易測試線)儀表箱:1200g工作溫濕度-10℃~40℃;80%rh以下存放溫濕度-20℃~60℃;70%rh以下過載保護C1-C2 P1-P2各端口間AC 280V/3秒絕緣電阻10MΩ以上(電路與外殼之間500V)耐壓AC 3700V/rms(電路與外殼之間)電磁特性IEC61010-4-3,無線頻率電磁場≤1V/m 適合污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》電流極負6. 功能按鍵7. DC充電座 8. USB接口9. 測試按鍵 10.開關機鍵 11. 鱷魚夾 12. 測試線(紅黑各2條) 六.操作方法1.開關機按“ON/OFF”鍵實現開關機。開機后有下角顯示“APO”,不操作時15分鐘后自動關機。2.電池電壓檢查開機后,如果LCD顯示電池電壓低符號“ ”,表示電池電量不足,請及時充電。電池電力充足能保證測量的精度。電池電量減少時,電量指示條減少。3.等電位電阻精密測試測試時先去除被測物體表面的絕緣層、氧化層測量等電位電阻或者直流低阻時不能帶電測試測試線與檢測儀、被測物體間連接要可靠由于元件測試線發熱會引起誤差,建議每次測試時間間隔30秒,測量結果會更準確測試時檢測儀顯示OL符號,表示被測兩點間等電位值超過量程,檢查測試線接觸情況,可能被測試兩點間開路開機后

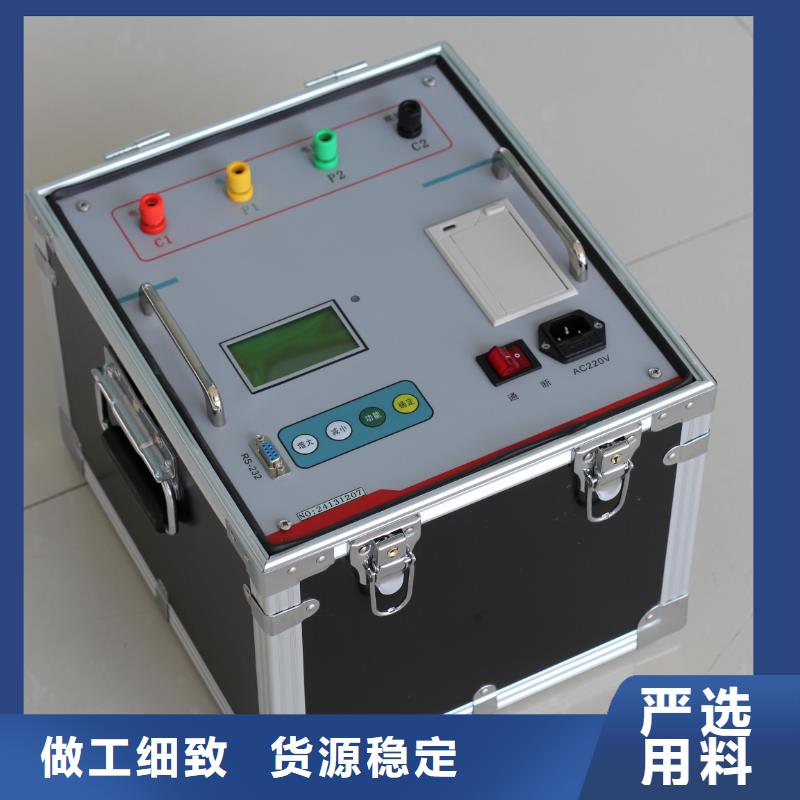

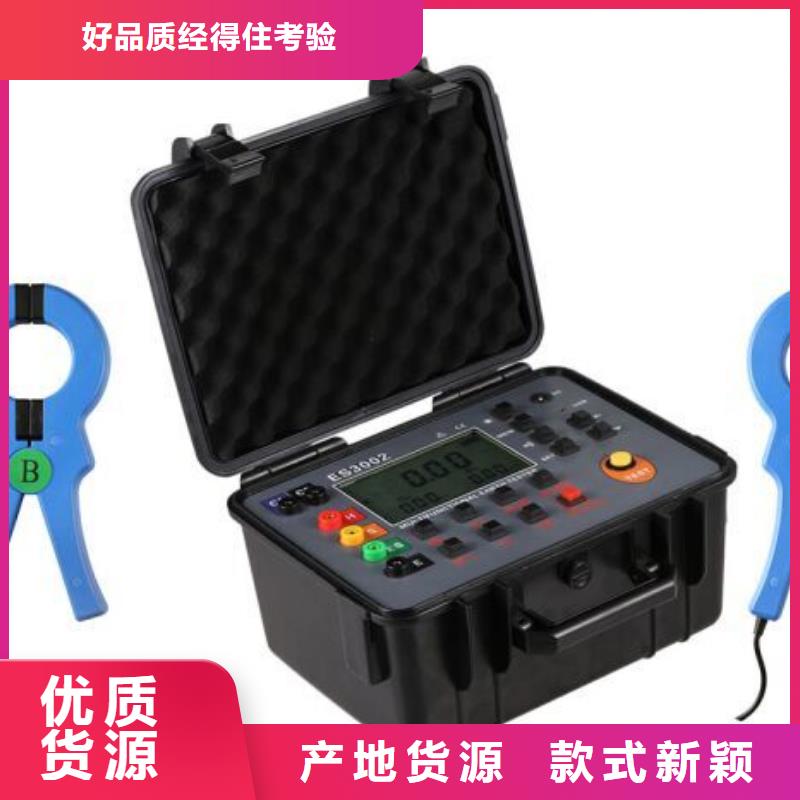

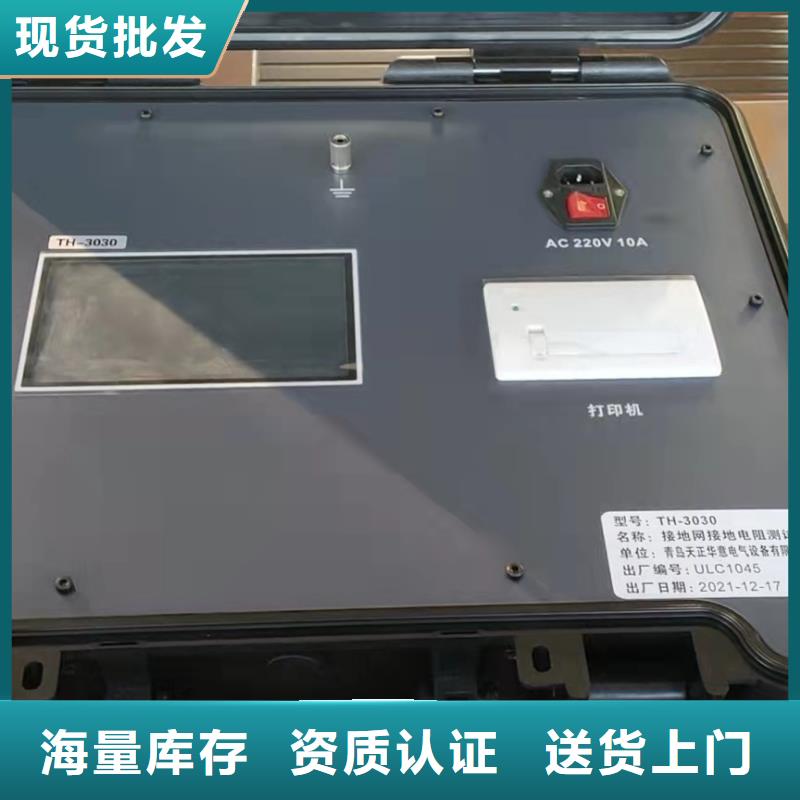

<無錫>天正華意電氣設備有限公司無錫接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波,頻率僅與工頻相差為5Hz,使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量,配合現代軟硬件濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω,可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁,電壓樁,接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作,直接顯示出測量結果。6、布線勞動量小,無需大電流線。三、技術指標1、阻抗測量范圍:0Ω~200Ω2、分辨率:0.001Ω3、測量誤差:±(讀數×2%+0.005Ω)4、抗工頻50Hz 電壓干擾能力:10V5、測試電流波形:正弦波6、測試電流頻率:45Hz、55Hz 雙頻7、輸出電流:10A8、輸出電壓:400V9、測量線要求: 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源:AC220V±10%,50Hz11、外形尺寸:440×350×21012、儀器重量:10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5~200Ω Rx 測試電阻大約0~200Ω Rf 標準電阻 測量電流線D:長度為地網對角線長度的3~5倍;線徑:≥1mm2測量電壓線1:長度為0.618D;線徑: ≥1.0mm2測量電壓線2: 接被測地網測量接地線: 接被測地網。面板示意圖1.電流極(C1)2.電壓極1(P1)3.電壓極2(P2)4.接地網(C2)5.打印機6.電源輸入7.接地線8.修改菜單內容,采用循環滾動方式9.修改菜單內容,采用循環滾動方式10. 修改菜單內容,采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極(C1) 電壓極1(P1) 電壓極2(P2)接地網(C2) 電流樁 電壓樁地網圖2三極法測量接線示意圖說明:電壓極2(P2)接地網(C2)兩線必需都要連接在儀器上,然后按測量操作步驟進行測試。
無錫接地導通測試儀儀表將自動關機,需重新按“”鍵開機方可切換為電池供電。開機后默認進入測試界面,按“”返回鍵即可回到菜單界面。開機無操作約10分鐘后,儀表將在30s后自動關機。在電池電量低的時候,顯示“”符號,儀表將自動關機,請及時充電。開機后顯示界面如下(測試界面):(2)主菜單開機后,按“”返回鍵至主菜單界面,主菜單分為“測試”、“記錄查詢”、“系統設置”。(3)系統設置在主菜單界面中按“”或“”鍵選擇“系統設置”項,點擊“”確認鍵進入系統設置界面。系統設置分為“中英文切換”、“亮度設置”、”連續測試“、“藍牙設置”、“固件升級”、“時間設置”、“關于”項。中英文切換:按“”鍵切換中文模式或英文模式。亮度設置:按“”鍵可切換高、中、低三種亮度。連續測試:按“”鍵可選擇使能(開)或禁用。藍牙設置:按“”鍵可選擇使能(開)或禁用。固件升級:按“”鍵可進入固件升級界面,當需要升級固件時,請聯系廠商提供升級所需固件,升級方法后文有詳細說明。時間設置:按“”鍵可進入日期時間設置,按“”或“”鍵移動光標,按“”或“”鍵改變數字大小,按“”鍵確認。關于:為儀表結構說明、測試接線示意圖。(4)測試開機默認進入測試界面,也可以在菜單界面選擇進入。在測試界面內可通過按“”或“”鍵移動“”光標到需要修改的參數位置,按“”或“”鍵修改對應項的參數。長按“”鍵約2秒開始測試。連續測試模式:該模式下開始測試后不會主動停止測試,需短按“”鍵停止測試,停止測試時自動保存當前結果,
無錫接地導通測試儀.數據鎖定/存儲開機或測量完成后,短按“MEM”鍵鎖定當前顯示數據,并自動編號存儲,若存儲已滿,儀表顯示“FULL”符號。如下圖:測量數據為20.2mΩ,短按“MEM”顯示存儲為第4組數據。9.數據查閱/刪除開機或測量完成后,長按“MEM”鍵(超過3秒)進入數據查閱,存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據,一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號,再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數,8為總組數,若無存儲數據,LCD顯示“NULL”,見下圖。在數據查閱狀態下,按“SET”鍵進入數據刪除,按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態,選“yES”再按“SET”鍵刪除所存數據,刪除后顯示如下圖。10.數據上傳連接好電腦與儀表的USB通訊線,儀表開機,運行監控軟件,若USB連接成功,即可以讀取存儲的歷史數據,上傳電腦并保存。監控軟件具有在線實時監
