郴州變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

郴州變壓器繞組變形測試儀簡略，當前是測試界面的時候，簡略顯示采樣數據波形和當前的電壓電流和頻率；當前是數據分析界面的時候，簡略顯示當前數據文件的短路阻抗短路電抗，橫向以及縱向的比較。19.1.2.2詳細，當前是測試界面的時候，詳細顯示當前三相的短路阻抗、短路電抗、漏電感、有功功率、無功功率和介損角，還有總的短路損耗和短路阻抗；當前是數據分析界面的時候，詳細顯示當前數據文件的電壓、電流、頻率、漏電感、有功功率、無功功率和介損角，還有總的短路損耗。19.1.3設置19.1.3.1變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）19.1.3.2設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。19.1.3.3儀器檢測調試功能，選擇此項目后，會打開一個檢測調試的對話框，此功能主要用來檢測調試改儀器電壓電流準確度的，在此狀態下，請使用外置恒流源電源，將恒流源的電流輸出兩端插入外置電源接口，然后將電壓輸出的一端使用2根帶插頭的導線和儀器的3個電壓端短接在一起，另一端連接在“Ux”上。再使用3根帶插頭的導線將儀器的4個電流端短接在一起，這樣接線就完成。在開啟恒流源的輸出錢，請先選擇“初始化”，選擇輸出了標準的電壓和電流后，選擇“開始輸出”，稍等一會兒，會顯示出儀器實測的電壓和電流值。

<郴州>天正華意電氣設備有限公司

郴州變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向導。如果是發現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。

<郴州>天正華意電氣設備有限公司 #變壓器繞組變形測試儀】郴州#-生產廠家

郴州變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變為綠色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

<郴州>天正華意電氣設備有限公司 #變壓器繞組變形測試儀】郴州#-生產廠家

郴州變壓器繞組變形測試儀 如何選擇試驗電源：填寫一次電壓、電流、阻抗值無誤（注意：電壓kV、電流A），測試界面會給出測量電源選擇，例如220V下電流值呈紅色表示內部電流超過10A以上必須選擇外部電源，否則電流值綠色小于10A選擇內部電源。8.阻抗值測量界面如何選擇：一般情況大型電力變壓器高壓側為YN形和Y形，實際接線二者都為Y（A、B、C）接線，在測試界面上也是選擇Y形測量。高壓側D形測量在測試界面上有兩種選擇D和D1其區別帶短接和不帶短接，選擇測量結果值與銘牌短路值相符合。9.繞組變形軟件：檢測數據生成Word文檔是在生成過程需要調用Word軟件完成，所以筆記本電腦必須安裝Word軟件。當檢測軟件操作界面出現異常和操作不靈時，筆記本電腦需要殺毒處理，測試軟件可能恢復正常如果不正常則需從新安裝測試軟件。10.檢查儀器是否正常頻響法：儀器正常流程開機，連接測試線和USB線把黃色夾子和綠色夾子短接，打開測試軟件運行，在0dB處出現一條直線則儀器正常。11.檢查儀器是否正常阻抗法：儀器正常流程開機后，分別插上測量線黃、綠、紅和USB線，測試線處在開路狀態下，不要連接任何負載，夾子之間不要短路，測試電源選在內部位置，打開測試軟件運行，任意選擇填有一次參數位置進行測試，測量結果三相電壓分別為:AB＝220V AB＝220VBC＝220VCA＝220V三相電流為零則儀器正常。 12.供電電源干擾：特別在新建變電站做繞組變形試驗經常出現波形尖峰變形與原始波形差異很大，原因有電焊機、風鎬、電鉆等導致供電波形畸變。解決便攜式UPS電源給儀器供電。 13.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。14.數據存放格式：文件是以ASCII碼的形式存放，用戶可用各種文字編輯軟件進行閱讀和修改。15.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

<郴州>天正華意電氣設備有限公司
#變壓器繞組變形測試儀】郴州#-生產廠家

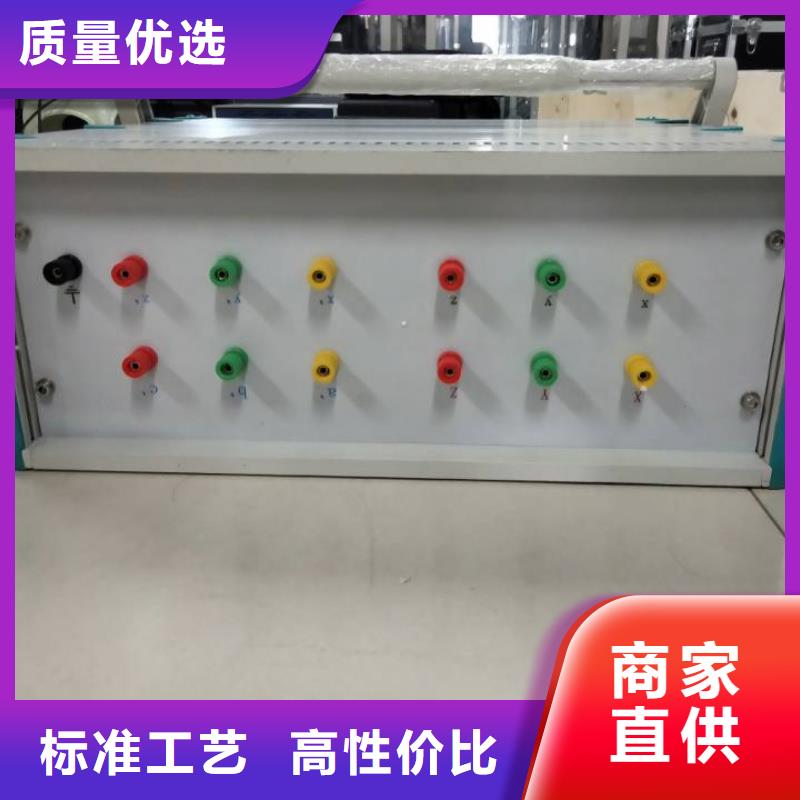

郴州變壓器繞組變形測試儀五、頻響法儀器使用方法5.1儀器面板?儀器面板上安裝有電源開關按下時電源打開指示燈點亮反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器面板上電源插座內藏保2只10A險絲；?USB口：儀器與筆記本電腦通信連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成并行三根專用測量電纜以及測量夾子和接地線組成。主測量單元系統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號；由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸到（響應輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸到輸入（參考輸入）。被試品外殼與測試電纜的屏蔽層必須可靠連接并接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。

郴州變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。
