崇左電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

<崇左>天正華意電氣設備有限公司

崇左電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全 <崇左>天正華意電氣設備有限公司

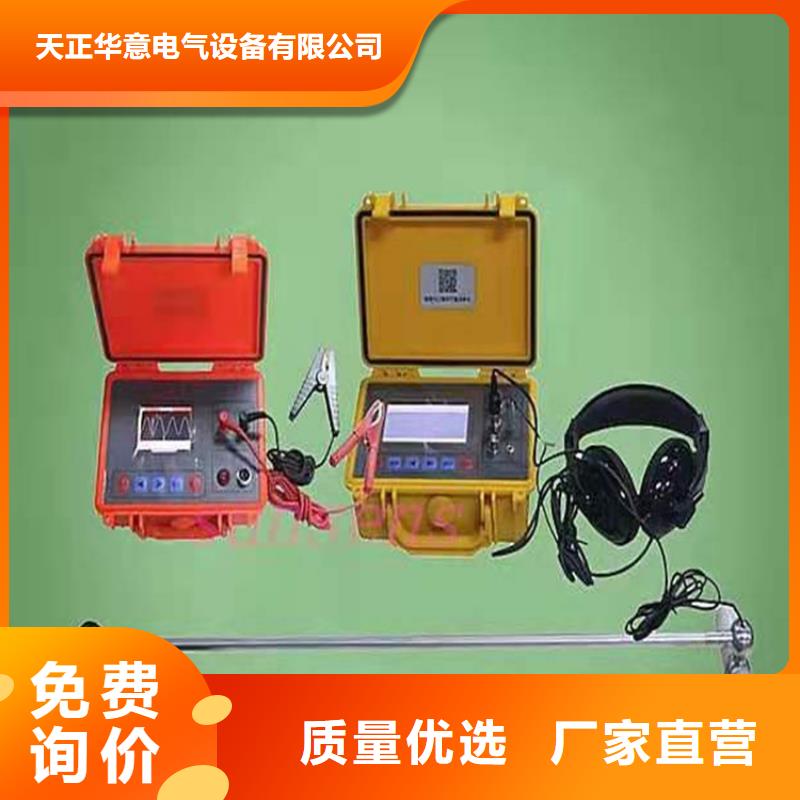

崇左電纜故障探測儀 定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。⑷、在遠離故障點時，如果看到是下面的波形圖，波形幅度小，仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，那是電纜在高壓閃絡沖擊產生應力造成的震動，其與真正的故障放電聲差別很大，注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲。

崇左電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變?yōu)榱恪Ｈ绻^續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當?shù)卦诓遽橖c澆上些水，兩根定位探測架的連線應與被測電纜平行）。

崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全 <崇左>天正華意電氣設備有限公司

崇左電纜故障探測儀把本設備的電源線、高壓輸出線連接好（注意：接線時，未使用的相線與測試地一起接大地）。 再將設備的保護接地線接變電站的地網，確保接地良好。同時在測試地線上連接好放電棒。2.根據測試目的選擇接線方式，將高壓輸出接線鉗和故障電纜連接，具體接線方式請參見配套測距儀和定點儀的使用說明書。3.將調壓調整旋鈕旋到零位。接通AC220V電源線，打開電源開關，電源指示燈亮。4.根據電纜的故障性質選擇放電模式 電纜泄漏電流很小的閃絡性故障測距時選擇直流，其他故障測距時選擇單次，定點時選擇周期 。5.再次檢查接線和設備工作方式是否正確！6.將電壓調整旋鈕調至零位，零位指示燈點亮，按高壓合/分按鈕，高壓合指示燈點亮，表示高壓輸入電源已接通。7.根據電纜的耐壓水平，調節高壓調整旋鈕，使高壓指示達到規定的電壓。電壓調整旋鈕離開零位后，零位指示燈熄滅。8.選擇放電模式：一般單次放電方式是為電纜故障測距設置的，只有按一下單次放電按鈕才進行一次放電； 周期放電方式是為故障定點設置的，放電周期約為5秒。9.進行測距或定點時可根據放電時電壓指示變化大小判斷故障點是否擊穿。當設備對電纜進行一次高壓沖擊時，若高壓指示變化較大，說明故障點已經被擊穿；若高壓指示變化較小，說明故障點沒有擊穿。故障點沒有擊穿時，不能進行故障測距和故障定點，需要進一步調高輸出電壓。10.工作完畢后，按高壓合/分按鈕，高壓分指示燈亮，設備自動將內部的高壓儲能電容存儲的電荷放掉，之后再關閉電源開關，再用放電棒高對壓輸出端放電。強烈建議在關閉電源開關之前，將高壓調整按鈕恢復零位！11.放電完畢后，待高壓指示的指示為零，確保儀器不帶電后，拆除接線，將線纜等收入附件包，以便下次使用。第四章 維護和質保儀器若有質量問題，儀器主機及附件三年保修。 儀器若在保修期之內因為使用不當造成損壞；或超過保修期發生的產品質量問題，我公司負責維修，維修時只收取更換器件的成本費。超過上述期限，維修時只收取更換的器件成本費。本機沒有用戶可自行維修的部分，若出現問題，請不要試圖自行維修，以免擴大故障，甚至發生觸電危險，請立即與本公司聯系，以便維修。

崇左電纜故障探測儀 定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。⑷、在遠離故障點時，如果看到是下面的波形圖，波形幅度小，仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，那是電纜在高壓閃絡沖擊產生應力造成的震動，其與真正的故障放電聲差別很大，注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

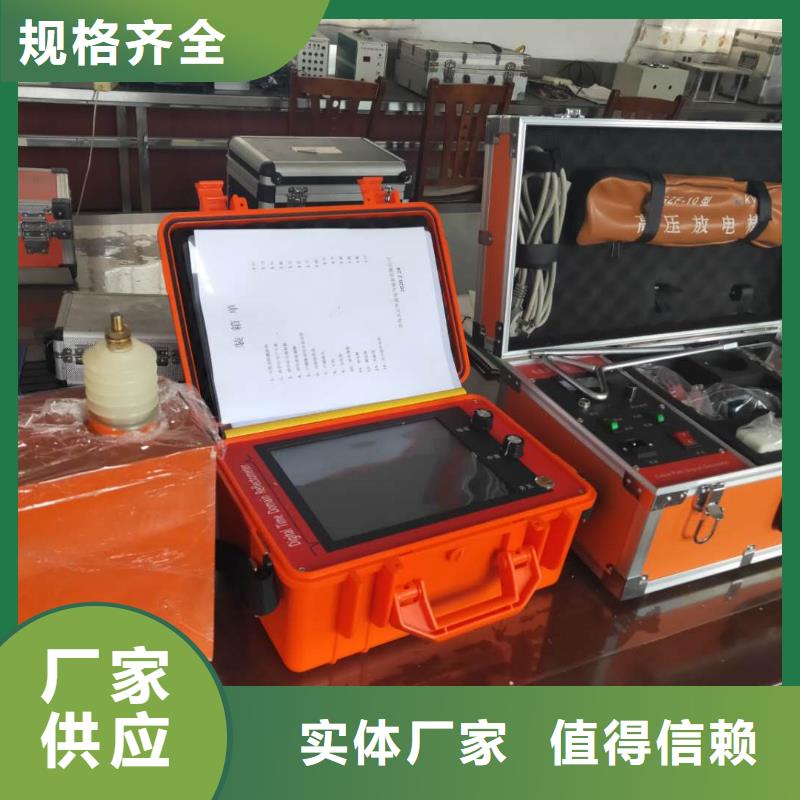

崇左電纜故障探測儀 儀器的操作使用步驟：由于本儀器主要在高壓環境中工作，在現場使用此儀器檢測電纜故障前，應詳細閱讀本使用說明書中的有關儀器測試原理、接線方式和使用注意事項。以免發生人身事故和損壞儀器設備。1．用低壓脈沖法測試電纜的低阻接地、短路、斷路故障A．此時不用多次脈沖控制器。直接在電纜故障測試儀的輸入輸出接口接出一根夾子線。將夾子線的紅夾子夾在故障電纜故障相芯線上，黑夾子夾在電纜的外皮地線上。B．啟動儀器電源開關，屏幕工作以后，觸摸屏幕任意地方進入設置界面。此時儀器默認的狀態是“低壓脈沖法”。應根據現場被測電纜種類、長度和初步判斷的故障性質選擇使用方法。設置在“低壓脈沖法”時，在此界面還可以進行波速測量和打開歷史文件查閱以前的測試結果。C. 完成設備參數設置后，點擊“采樣”鍵，儀器自動發出測試脈沖。此界面將顯示電纜的開路（全長）波形或低阻接地（短路）故障波形。若波形不好操作者應調節“中值”和“幅度”，并觀察采到的回波，直到操作者認為回波的幅度和位置適合分析定位為止。D．波形定位讀距離。低壓脈沖判距比較容易，只要將游標分別定位到發射波及反射波的起點即可。圖五 低壓脈沖法測試的開路全長波形界面E．“保存”很多時候，需要將測試結果保留或留作對比用，就要利用儀器中的“保存”功能，將此次測得的波形保存在儀器的數據庫中。如果測試人員認為有必要保存此次測試結果，可點擊“保存”鍵，根據子菜單提示操作即可。2．用沖擊高壓閃絡法測試電纜的高阻泄漏故障（包括高阻閃絡性故障）本儀器可用沖擊高壓閃絡法測試電纜的高阻泄漏故障。沖擊高壓閃絡法測試電纜的高阻泄漏故障是目前在國內流行的傳統檢測方法。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

崇左電纜故障探測儀概述電纜測試高壓信號發生器，為電力電纜的故障測距和定點提供高壓信號源，可用于各種電壓等級電力電纜的故障測試。本設備應用現代電力電子技術，采用高頻高壓電源設計，體積小，重量輕。本設備需要與本公司生產的電力電纜故障測距儀和電纜故障定點儀系列產品配套使用。二、功能特點1、一體化設計，結構緊湊，體積小，重量輕。2、多種子型號可選，適用于不同測試需求。3、進口拉桿箱結構，外觀精美，方便移動。4、儲能電容器內置，無高壓外露，可靠。5、高壓輸出直接接至故障電纜，操作，接線簡便。6、內置大功率開關電源，電容充電快，放電周期短，故障定點快。7、多重防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。8、具有單次，周期和直流三種工作方式，適應多種故障測試需求。9、輸出電壓分檔可調，LED顯示響應速度快，電容放電狀態一目了然。三、技術指標型號 A10-10 A30-2 A30-4輸出電壓 0-10kV 0-32kV儲能電容 10μF 2μF 4μF儲能 500J 1000J 2000J放電周期 5s（周期放電模式）電源 AC220V，50Hz輸入功率 ＜1000W體積 400mm×460mm×50mmm質量 25kg第二章 設備結構一、設備整體結構2-1-1 設備外觀本高壓信號發生器的外觀如圖2-1-1所示。各種操作按鈕/旋鈕位于上面板，高壓輸出線和保護接地線從設備后部的附件包中引出和收納。二、控制面板設備控制面板如圖2-2-1所示。圖2-2-1 控制面板其中：1.AC220V插座：接220V，50Hz 交流電源，電源容量要求不小于2kw。2.電源開關和指示燈：用來開關設備電源，當打開電源后，指示燈亮。3.高壓合/分按鈕：打開設備電源后，高壓電路并沒有工作，只有調壓旋鈕在零位時按高壓合/分按鈕才能啟動高壓電路工作。此時“高壓合”指示燈亮并輸出高壓。

崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全 <崇左>天正華意電氣設備有限公司

崇左電纜故障探測儀 當設備處于高壓輸出狀態，此時按高壓合/分按鈕，高壓電路停止工作，”高壓分”指示燈亮，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。只有將調壓旋鈕調到零位后，按高壓合/分按鈕才能再次啟動高壓電路工作。4.高壓合指示燈：高壓電路工作時該指示燈點亮。5.高壓分指示燈：高壓電路停止工作時該指示燈點亮。6.高壓調整旋鈕：根據被測電纜的耐壓水平調節輸出電壓。7.電壓顯示：LED顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若LED顯示的數值變化較大，說明故障點已經被擊穿；若LED顯示的數值變化較小，說明故障點沒有擊穿。8.放電模式選擇開關：放電模式有直流、單次和周期三個檔。直流檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。單次檔是為高阻性故障測距設置的，只有按一下“單次放電”按鈕才進行一次放電，周期檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用電纜故障定點儀進行定點時，應選擇周期放電模式，放電周期約為5秒。9.單次放電按鈕：當“放電模式”選擇開關在單次位置時，只有按一下單次放電按鈕才進行一次放電和信號輸出，當選擇直流和周期檔時，該按鈕無效。三、輸出線高壓輸出線和保護接地線從設備后部的附件包中引出和收納。1.高壓輸出線：連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在本設備工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓指示為零后再拆線。2.保護接地：是設備保護接地點，為保障人身及設備，必須可靠接地。

崇左電纜故障探測儀 儀器面板結構示意圖2．面板結構和功能鍵說明本儀器主機面板設有三個功能鍵：一個調節幅度旋扭①、一個垂直位移旋扭②、一個電源開關③。④是液晶屏顯示界面，如圖二所示。下面逐一說明它們的功能和使用方法。?幅度旋鈕①：采樣時調節此旋鈕，可以改變測試波形在屏幕上的幅度（此項功能只對重新采樣后的波形起作用）。?中值旋鈕②：采樣時調節此旋鈕，可以改變測試波形在屏幕上的垂直位置（此項功能只對重新采樣后的波形起作用）。?開關鍵③：按鍵為電源開關鍵。儀器10分鐘無按鍵操作將自動關機。3.液晶屏幕菜單說明（圖三）圖三 液晶屏菜單顯示示意圖?采樣方法按采樣方法鍵，彈出子菜單。子菜單中包括3個選項為低壓脈沖/閃絡方法/速度測量，儀器默認選中低壓脈沖，根據測量需要，可選擇相應的采樣方法。再按“采樣方法鍵”退出此項功能。?脈沖寬度此菜單在高壓閃絡測試法中無效。按脈沖寬度鍵，彈出脈沖寬度選擇子菜單。可根據測試距離選擇合適的脈沖寬度按對應的子菜單鍵，可以對脈沖寬度進行選擇。脈沖寬度大小為50納秒、100納秒、200納秒、1微秒、2微秒、5微妙、8微秒共7個檔位。當選中50納秒脈寬時，電腦自動鎖定讀數精度為1米；當選中8微秒時，電腦自動鎖定讀數精度為8米；選擇其他脈寬時，可以按讀數精度鍵任意調節，儀器初始值為200納秒。再按“脈沖寬度鍵”退出此項功能。?

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

崇左電纜故障探測儀 分體式高壓發生器接線如下圖示：一體式高壓發生器（選配）接線圖：2）開機：首先開啟沖擊閃絡并保證故障點放電充分；按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“高壓閃絡”。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點每放一次電，儀器采樣刷新一次，同時可調節中值、幅度旋鈕配合采樣，直到波形適合分析為止。再次點觸采樣鍵，此時采樣鍵回復原色儀器停止采樣。4）判讀：按照閃絡波的分析判讀方法（詳見波形分析基礎理論）將起始游標和終止游標分別卡到一個周期的起點和終點。沖擊閃絡法測試波形示例5、多次脈沖法測試電纜的高阻故障距離1）接線： 首先，按要求完成多次脈沖法的接線；然后，用測試線將多次脈沖耦合單元與測距主機相連接。分體式高壓發生器接線圖示：一體化高壓發生器（選配）接線圖：2）開機：首先按下測距主機開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。采樣方式選擇“低壓脈沖”，并調整采集一個合適的低脈沖波形，在選擇“三次脈沖”或“八次脈沖”；其次開啟沖擊高壓并保證故障點放電充分。3）采樣：點觸一次采樣鍵，此時采樣鍵變色儀器處于采樣等待中；故障點放一次電，儀器采樣刷新，直到波形適合分析為止。反之，再次點觸采樣鍵。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

崇左電纜故障探測儀 定點：⑴、使用高壓發生器對故障電纜作高壓沖擊時 ，沖擊高壓幅度要足夠高，以保證故障點充分擊穿放電，放電頻率控制在3-5秒鐘左右放一次電，將震動傳感器探頭放置在電纜路徑(或故障電纜本體)上方，連接聲磁同步探測儀，選擇“聲磁定點”檔。⑵、剛開始查找故障時，先把定點增益適當調大，通過耳機監聽聲磁波，觀察聲磁同步定點儀的顯示屏通過觀察磁信號的強弱判斷故障的距離。在未聽到聲磁波時(測聽點距故障點太遠)，每沖擊放電一次，距離顯示屏計數并刷新一次，在電纜上方沿路徑不斷移動傳感探頭，直至聽到故障點的聲音（此時表明距故障點不遠了）。⑶、當聽到的地震波聲音足夠強時，放電時長在30ms左右，故障點顯示只有10m左右時，故障點就應該在附近，定點增益就要適當調小，增益調到小，聲波波形，聽到較沉悶的一聲“啪”聲音，時間小，故障距離顯示小才是的。此時便可將傳感器探頭直接按距離數放在相應處。在該處前后移動探頭，找到數顯值小處，此處即為故障位置。⑷、在遠離故障點時，如果看到是下面的波形圖，波形幅度小，仔細的監聽，有時能夠在電纜全長上都能聽到很微弱的啪啪聲，且不會隨傳感器位置的不同而發生變化，那是電纜在高壓閃絡沖擊產生應力造成的震動，其與真正的故障放電聲差別很大，注意不要誤判。盡量不要將傳感器置于電纜本體上進行定點，否則會在電纜任何位置都能聽到微弱的啪啪聲。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

崇左電纜故障探測儀 儀器使用注意事項：1．在進行故障測試前應仔細閱讀儀器使用說明書，掌握好操作步驟和儀器的接線。2．本電纜故障預定位測試主機的主要特點之一是無外接電源，設備全部由機內內置電池提供。這給儀器的使用帶來很大的方便，提高了因素。機內電源電池的狀態由熒屏右上方電池電量顯示百分比。不足時(大約10％時)會有聲音提示。在每次到現場測試電纜故障時，必須將測距主機的電池電壓充足。電池電壓充足以后可以保證正常工作2小時以上。儀器在使用時可接交流電源進行浮充使用。但是在進行高壓閃絡測試時，必須與外部交流市電完全斷開。3．由于儀器在沖擊閃絡（三次脈沖法）狀態工作時，電纜地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，儀器的“中央控制單元”接地線時，一定要將儀器地線直接接到系統地上而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。4．儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題，請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞，將使你失去儀器保修的權利。5.使用人員應具備高壓設備操作常識，并接受本儀器使用培訓。使用中應注意高壓防護措施，定期對設備和高壓部件檢測維護。

崇左電纜故障探測儀共有四種類型供選擇：“油浸紙型”、“不滴流型”，“交聯乙烯”，“聚氯乙烯”，“自選介質”五個菜單項。選擇其中一項就等于選擇一種速度，即電波在該電纜中的傳播速度。數據采樣與測量：共有八個按鍵。“采樣”鍵：在系統測試時采用。每按動一次“采樣”鍵，系統便采集一次數據，并可以在圖形顯示區繪出波形圖來。“擴展”鍵：為了計算故障距離，按此鍵可將顯示的波形擴展后再計算故障距離。每按一次波形擴展一倍，按四次為一個循環。“卷動”鍵：波形被擴展后故障點特征波形可能會處于屏以外的其它屏內，按此鍵可將顯示內容一屏一屏地向左移動，直到故障波形在當前屏內顯示出來，便于光標定位。“歸位”鍵：需要光標快速回到屏幕左端時按此鍵。“定位”鍵：計算距離起點鍵。在光標移動到特征波形的起始拐點處按此鍵。“左移”鍵和“右移”鍵：這兩個鍵用于控制光標的左右位移。當按動它們時，游標移動，每按一次移動一個單位。如果需要快速移動游標，可以用鼠標拖動游標，到合適的位置松開即可；也可以在波形的特征點上點鼠標的左鍵直接對準游標。“復位”鍵：系統復位鍵。無論系統處于何種狀態，按此鍵均可退回到系統主界面。“存儲”鍵：按此鍵可將測試的波形和數據存儲于電腦內存中。（“存儲”與數據管理菜單里的“存盤”不同。“存盤”是將數據存儲在磁盤上，可長期保存，而“存儲”只是將數據存儲在電腦內存中，關機后數據會丟失。）“調用”鍵：與“存儲”配合使用。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

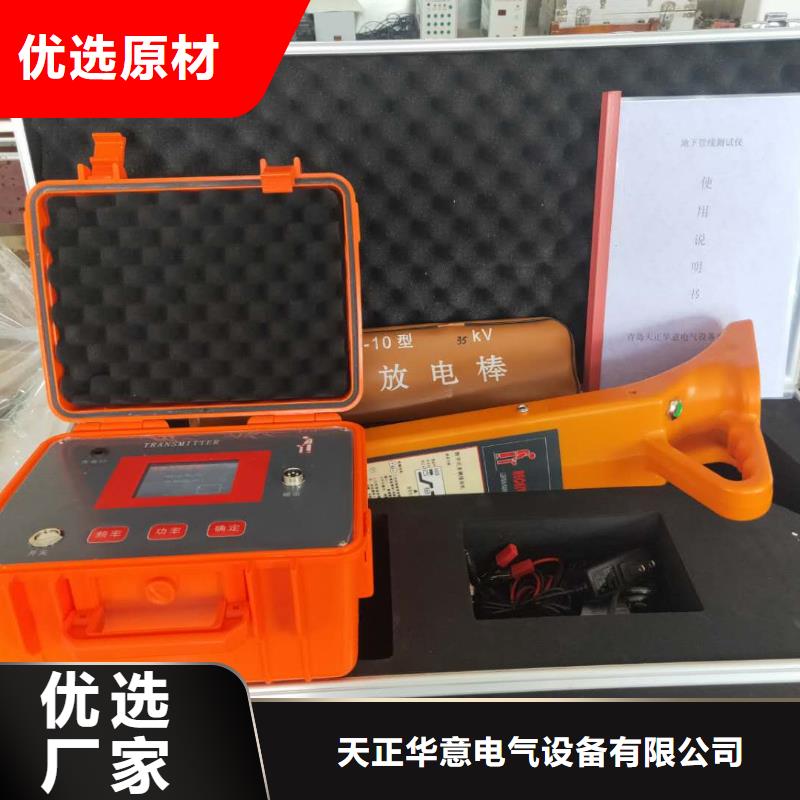

崇左電纜故障探測儀跨步電壓測量法跨步電壓法又叫差分電位法如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變?yōu)榱恪Ｈ绻^續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。操作步驟1）將所有用電設備脫離被測電纜，保證被測電纜無任何連接；2）將發射機的紅色接線柱接到被測電纜上，黑色接線柱通過接地針接到大地；3）主機開機，選擇路徑測試；4）按接收機上的“ON”鍵開機，選擇“跨步電壓”模式。5）然后背上接收機，手持跨步電壓的定位探測架，根據接收信號的強度判斷線路徑，沿著線纜路由向前走，走幾米把定位探測架在線纜路由的地面上插入一次（如果土壤比較干燥或在水泥地面，可適當?shù)卦诓遽橖c澆上些水，兩根定位探測架的連線應與被測電纜平行）。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

崇左電纜故障探測儀 建議使用二分法拉路法確定接地故障點，即拉掉某一邊或某一路，搖表測試為更大值時， 此邊或此路為故障電路。?（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。五、注意事項（1）在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠；（2）本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線連接與斷開應采用絕緣桿操作；（3）設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意；（4）在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保操作；（5）在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確；（6）操作完畢后，要將信號輸出端對地放電；（7）為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。a)啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。b)長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。（8）請使用之前，詳細閱讀本儀器說明書。（9）使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理（1）當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電；（2）當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。

崇左電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S＝VT/2式中：S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。１、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單：“數據管理”菜單：包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器（如U盤等）中，作為資料保存；選“讀盤”可調出以前測試時存儲的波形，以供事后分析；選“結束”可退出該控制面板。２、狀態欄 狀態欄里顯示四個方面的信息：左邊是測試方式；第二個是選擇的電纜介質所對應的電波速度（若是測速度，則不顯示介質信息）；第三個是故障距離（或電纜長度）；右邊顯示測試日期。３、圖形顯示區 圖形顯示區用來顯示采樣所得的波形，電腦內存儲的波形也可以通過讀盤或調用在此顯示，供使用人員分析。４、功能鍵區功能鍵區由14個按鍵組成，可分為三類。初始化數據：包括測試方法和介質選擇兩個鍵。測試方法：有兩種選擇，“測故障”和“測速度”。基本的測試方法有三種，“低壓脈沖”、“沖閃”、“直閃”。“低壓脈沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇：程序初始化時設置為“油浸紙型”，如果是其它介質的電纜，可根據電纜的介質選擇。

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

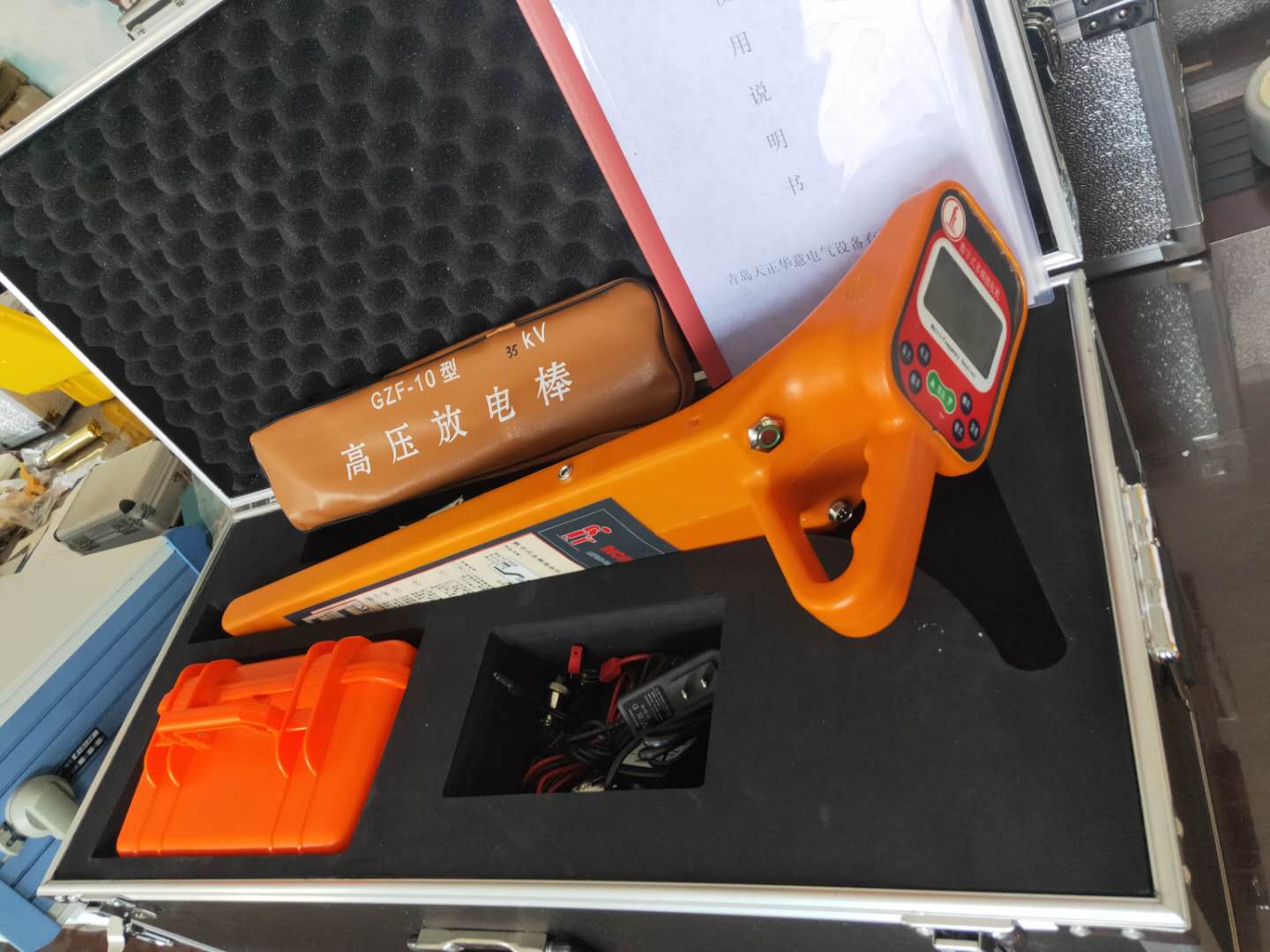

崇左電纜故障探測儀 帶著測試儀順著電纜走，斷線故障點后面基本聽不到信號器的聲音，從而定位故障點的位置。(聽不到聲音時電纜埋多深后退多少)3對于相間絕緣不好電纜(相間漏電)，在長度測試方法上可以通過比較的辦法：先把主干線路上的并接線拆除；首先測試故障線對波形，按調整鍵選擇合適的范圍（選擇的范圍數涵蓋線路長度）對應相間線路阻值大小調整幅度（相間絕緣阻值越大幅度值相應也要大這樣波形才好觀察）按脈沖，把測試的波形拍照保存，在幅度范圍都不變情況下更換夾子到好線對上，按脈沖，再把好線的波形拍照保存；通過觀察故障線對波形和好線對波形的區別（故障點的位置波形不同）把光標移動到波形不同點，屏幕左下角會顯示距離數即為故障點的距離，從而確定故障點的位置。4??關于波速度的校準方法：取和測試電纜相同材質，長度在50---100米電纜；調節到合適范圍，按脈沖鍵觀察屏幕波形，并適當調節幅度，使屏幕波形易于觀察，移動光標到反射波的拐點處，屏幕下方顯示故障距離，通過增大、減少鍵調節波速度使得下面距離數和實際相等時，這時的波速度就是測試電纜的波速度。正常銅線—172；鋁線—234。若不想校準波速度還能有距離：線路總長為L；A端測試結果m1；B端測試結果m2；則從A端的距離＝m1/（m1＋m2）＊L。5電纜路徑：護層-大地接法是對帶鎧裝電纜（不帶電電纜）進行路徑探測的接線方式，可以充分發揮本儀器的功能，并能程度地抗干擾。將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號發生器的紅色夾子夾在護層（外鎧）黑色夾子接地釬（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。不帶鎧電纜路徑查找時線路另一端要接地。6.對于（含鎧裝電纜）對地漏電電纜的測試，先用萬用表或者搖表判斷出是那一條相線對地漏電，取嚴重的一根，把信號發生器紅色夾子接在這條相線上，黑色夾子接地釬，帶著測試儀耳機伸順著線路走，漏電點聲音.

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

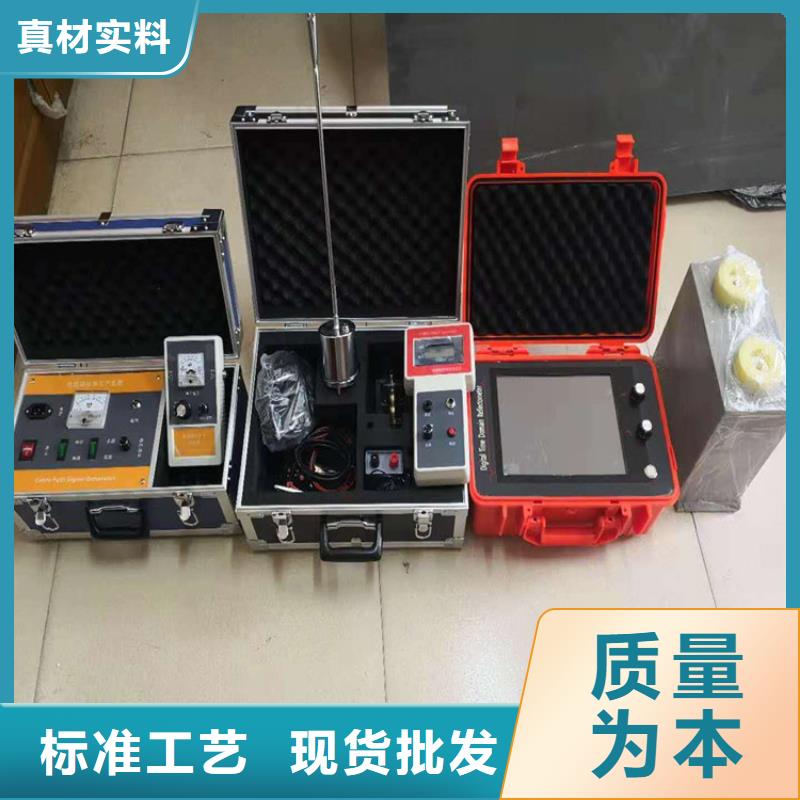

崇左電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

<崇左>天正華意電氣設備有限公司 崇左埋地管道可燃氣氣體泄漏檢測儀型號齊全

崇左電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間，一般調至30mA。（2）建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。4.4.3高阻接地查找（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據（例如500k），界面提示測試結束。
