株洲清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

<株洲>天正華意電氣設備有限公司
株洲電纜芯線分線對號器發貨及時

株洲清障儀屬材料異物，可用于遠距離砍樹、削枝，可用于遠程馬蜂窩；（2）有效距離：0～300米；（3）激光器類型：光纖激光器；（4）主機激光光源冷卻方式采用：風冷冷卻；（5）輸出功率：0～500W連續可調；（6）激光輸出波長：1080±10nm；（7）激光輸出焦距在0～500米范圍內可動態調節，聚焦光斑尺寸≤12mm；（8）具備十字光標指示功能，十字光標中心為激光出光點，光標具備多種顏色多種形狀可選；（9）發射頭部分采用同軸同向的出光方式，不接受非同軸的平行出光方式；（10）具備電子望遠瞄準系統，采用云臺控制、激光器控制與顯示一體的平板電腦，自動對焦相機配合手持平板顯示遠處目標，無需肉眼觀察，0-500m平板上清晰可見 光學調焦不低于60倍；平板電腦具有記錄作業過程功能，可通過工作錄像追溯操作過程；（11）具備高精度自動跟蹤云臺，云臺旋轉角度滿足水平：0°～360°，垂直：﹣90°～90°，具備機械保護和失電保持功能；（12）智能自動跟蹤瞄準功能：1）具有快速瞄準目標的能力，在任意倍率下，用戶直接在控制平板電腦上點擊待目標后，云臺會在1秒內自動瞄準目標，指哪打哪；2）具備多種工作模式，提供手動切割、半自動切割和全自動切割等功能，滿足不同作業需求；3）半自動切割模式下，具備電子圍欄功能，具備自動往復切割功能；4）全自動切割模式下，具備異物識別、自動生成切割路徑功能，作業過程中，具備人工輔助微調切割功能，提高作業效率；

株洲清障儀質保、返修、退貨流程1)產品至交付日起整機保修一年，激光器保修兩年。2)因地震、潮汐等不可抗拒力量引起的設備損壞，不在保修范圍之內。3)未經我公司同意擅自打開、拆分、維修激光清障設備的，不在保修范圍之內。4)沒有按照本產品使用要求誤操作造成設備損壞的，不在保修范圍之內。5)不符合本產品使用條件，超出本產品使用范圍而造成設備損壞的，不在保修范圍之內。6)我公司激光器沒有供客戶更換的零部件，所有維修必須均應由我司技術人員進行。7)如果超出保修范圍之內，我公司以稍高于成本價提供激光器維修服務。8)我公司對客戶提供終身技術咨詢服務。9)8 產品裝箱說明包含設備 數量輪式拉桿箱 激光觀瞄發射裝置 1顯控操作平板及充電器 148V 4芯電源線 112V云臺電源線 16芯云臺信號線 1激光開關鑰匙 2激光清障儀使用說明書 1單肩包 三腳架、云臺 1充電電池 2電池充電器 1本產品每套包含一個輪式拉桿箱、一個單肩包、電池及充電器： 青島天正華意電氣設備有限公司

<株洲>天正華意電氣設備有限公司
株洲電纜芯線分線對號器發貨及時

株洲清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

<株洲>天正華意電氣設備有限公司

株洲清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。

株洲電纜芯線分線對號器發貨及時

株洲清障儀 產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-200米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 0-200 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電容量 1900W 外觀尺寸 650*490*310mm 重量 35Kg

<株洲>天正華意電氣設備有限公司

株洲清障儀信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們為您提供的信息。這份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的 性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作。●本系列脈沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于300W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射。●切勿直接觀看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷。

<株洲>天正華意電氣設備有限公司
株洲電纜芯線分線對號器發貨及時

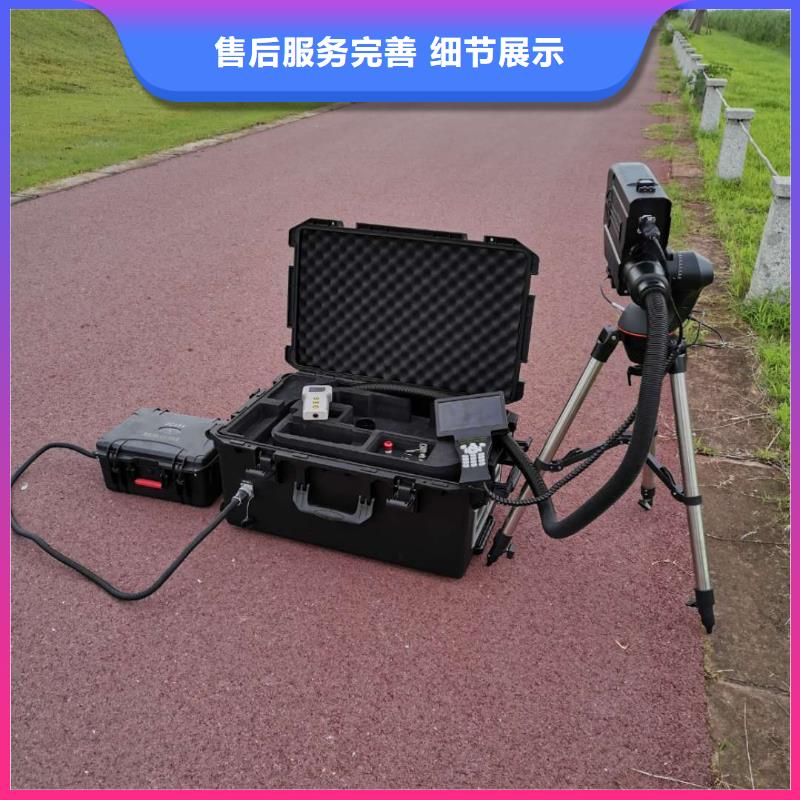

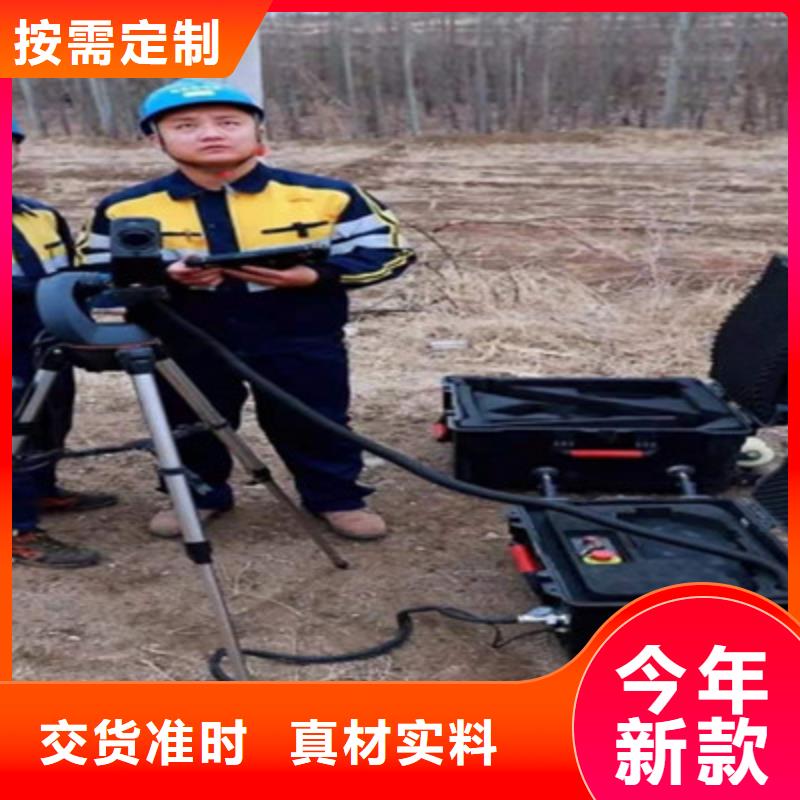

株洲清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！

株洲清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

株洲電纜芯線分線對號器發貨及時

株洲清障儀電網異物激光清障儀研發背景 高速公路 鐵路 輸電線路目前各地市電力系統架空線路35kV以上輸電線路均為裸導線，在數千公里長度內每年 異物掛線有千次之多，異物掛線及危害樹木是導致線路非計劃性停運的主要原因之一。傳統處理方法需線路停電或帶電作業，但線路停電降低了電網供電可靠性，增大了區域 停電風險，造成較大經濟損失和社會負面影響。以往曜異物掛線或危害樹木的主要方法是依靠人員靠近或進入高壓電場，直接或 間接接觸帶電體，除掉飄落物、危害樹木等。這樣做存在較高的作業風險，隱患大，且作業耗時長，勞動強度高，近年來各地均 呈現出帶電登高作業人員嚴重不足的態勢。為解決這一難題，我公司研發生產的激光導線清障儀釆用地面發射可控激光對掛線高空異物及危害樹木進行遠距離切割方式，具有、快速、可帶電作業的特點。降低停電風險，保障電網正常運行，該產品被 電網列入應急處置設備。【無人機操作存在火災隱患、飛行限制、天氣限制等，如禁飛區、森林覆蓋區. 化工油庫、操作失控、大風、雨無法作業】選型參考水電廠取水口雜物清理、鐵路 高速公路較大樹障清理建議使用TH- 1000W機型200千伏以上輸電線路，高速路因塔型較高建議使用TH-500W機型新能源發電、鐵路供電網、350千伏及以下輸電線路 建議使用TH- 350W機型激光清障儀工作原理通過光學光具組以及相應電能轉換電路，將激光聚焦于導線異物處，高溫燃燒切割而 達到目的。

---
