過電壓保護器是限制雷電過電壓和操作過電壓的一種先進的保護電器，過電壓保護器為一種新型的過電壓保護器，主要用于保護發電機，變壓器，真空開關，母線，電動機等電氣設備的絕緣免受過電壓的損害，分類按照結構特征部分1。
  無間隙:功能部分為非線性氧化鋅電阻片2，串聯間隙:功能部分為串聯間隙及氧化鋅電阻片按照外形結構:F，復合絕緣外套T，T型底座:相間距離:包括85，131，150，200，310，630等W1，戶外用，帶電纜W2。

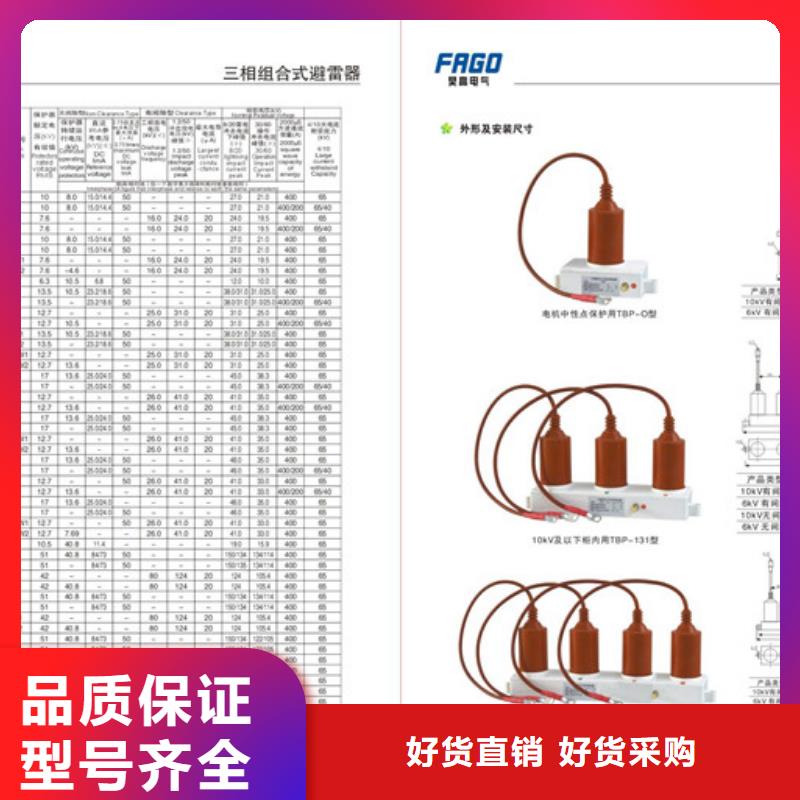

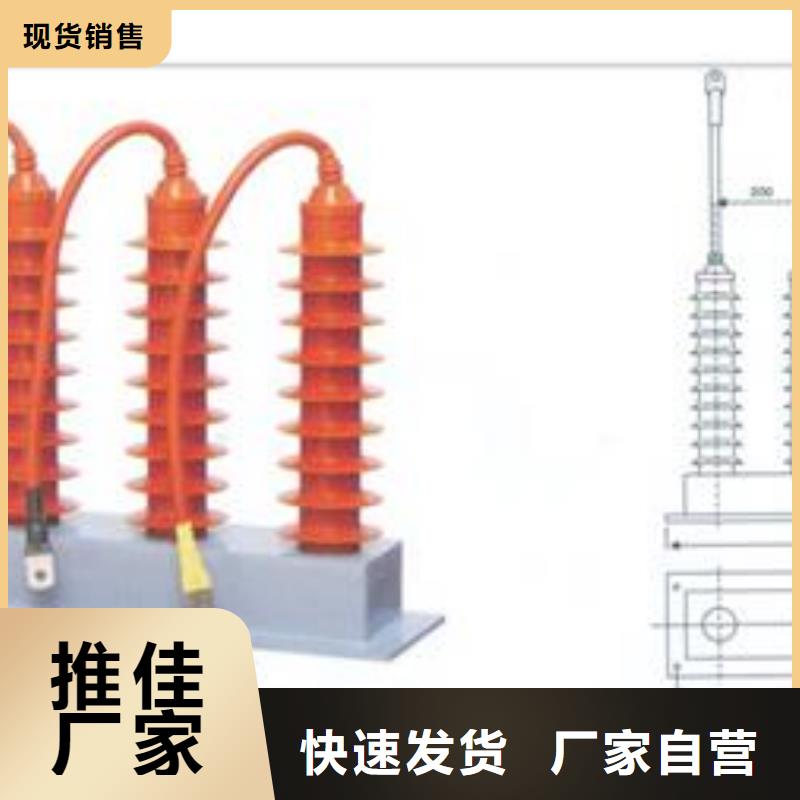

  戶外用，不帶電纜按照保護對象:A，電機型:B，電站型:(并通用于常規配電領域)C，電容器型:特征電壓:包括3.8KV，7.6KV，12.7KV，42KV過電壓保護器有一種新型產品，即三相組合式過電壓保護器。
  過電壓保護器是一種不但可以限制大氣過電壓和各種真空開關引起的操作過電壓，而且可以保護相間過電壓的裝置，它的應用很廣泛，適用于不同型號的KYN，XGN，GBC，JYN，GZS等35KV及以下成套開關柜配套。
  也可直接使用于小型箱式變電站內，廣泛用于電力，冶金，化工，煤炭，輕工，建筑，電氣化鐵道等行業，那過電壓保護器是如何工作的呢，過電壓保護器選用阻燃，耐老化的硅橡膠做外殼材料，從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形。
  除四個線鼻子為裸導體外，其他部分被絕緣體封閉，過電壓保護器采用放電間隙給氧化鋅閥片分壓的方式，降低產生的操作沖擊保護殘壓，實現對操作過電壓的保護，而且過電壓保護器接入電網后，有利于破壞諧振條件，電阻產生阻尼震蕩。
  有利于降低諧振過電壓幅值，過電壓保護器相間過壓保護原理:過電壓保護器當A，B，C三相中，任意兩相發生過電壓時，P1，P2，P3中保護單元中的相應兩相則通過各自的間隙組件兩兩并聯后，再通過P4放電保護，過電壓保護器的氧化鋅閥片導通限壓。
  過電壓消失后，因氧化鋅閥片的泄露電流很小，放電間隙組件自動恢復，過電壓保護器相對地過壓保護原理:當A，B，C三相中，任意一相與地發生過電壓時，P1，P2，P3保護單元中的相應一相和接地相P4之間通過各自的間隙組件串聯放電保護。
  線路過電壓保護器是指保護高空線路的設備，因雷擊架空線路引起的直擊雷電過電壓或感應過電壓極易導致絕緣子閃絡或擊穿，形成的工頻續流，高溫電弧瞬間熔斷導線，為了防止這一事故，需要在架空線路上安裝線路過電壓保護器。

由于相相、相地都是雙間隙，每個間隙承擔1/2工頻放電電壓，在正常情況下中心點電位是“零”，則由相間隙承擔工頻電壓，同時對地存在寄生電容，寄生電容的存在會使
實際放電值出現不穩定。2、三間隙星形接法組合式過電壓保護器由三個間隙和四個單元組成過電壓保護器。其結構與四間隙不同點在于取消了接地保護單元間隙，相地保護采用單間隙，接地保護單元由純電阻性材料組成，在中心點受寄生電容和雜散電容等外界因素相對小。相相過電壓時由相間保護單元和接地保護單元共同完成，相相過電壓也是由兩個間隙來承擔。通過接地保護單元的調整可以使相相、相地工頻放電電壓做成一樣。 
3、菱形間隙星形接法組合式過電壓保護器由一個菱形間隙和四個單元組成過電壓保護器。其結構與四間隙星形接法不同點在于采用了菱形間隙結構，將帶串聯間隙的三相組合式過電壓保護器放電間隙的數量降到1，從而降低了分布電容和雜散電容對放電數值的影響，相間過電壓和相地過電壓過程均由一個間隙完成。由于間隙和過電壓保護器可以分別裝置，這樣過電壓保護器可直接和外殼材料熱壓鑄在一起，使閥片周圍空腔幾乎不存在，在
過電壓保護器的密封受潮和防問題解決的比較好。4、間隙并聯高壓電阻間隙上并聯了一個高壓電阻，在工頻時，間隙的容抗遠大于并聯電阻的阻抗，間隙兩端的電壓取決于電阻的分壓值。在沖擊時，由于波前很陡，其等值頻率遠高于工頻，此時間隙的容抗遠小于阻抗，電壓分布由容抗決定，故不受并聯電阻的影響。  可以的。我公司生產的過電壓保護器方便，特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成
套開關柜配套使用，或直接安裝在小型箱式變電站內。二、碳化硅避雷器、無間隙氧化鋅避雷器和帶串聯間隙氧化鋅避雷器的性能比較？    阻容吸收器大優點是緩和入侵到被保護設備的過電壓波的陡度，改善設備繞組上的電壓梯度，但有體積大，無明顯過電壓限制值，吸收過電壓能量容量小，會產生高次諧波污染等問題。無間隙氧化鋅避雷器是一種較先進的過電壓保護設備，與傳統的碳化硅避雷器相比，在保護特性、通斷能力和抗污
穢等方面均有優異的特性，其ZnO電阻片的非線性極其優異，使其在正常工作下接近絕緣狀態。    但它保護殘壓較高，避雷器在線監測器無法滿足操作過電壓下頻繁動作的要求，存在工頻老化和承受荷電率和熱平衡條件的限制，這對于保護電動機類絕緣耐壓水平的設備來說還存在不足的。

高壓避雷器安裝方法
(1) 高壓避雷器的安裝，應便于巡視檢查，應垂直安裝不得傾斜，引線要連接牢固，避雷器上接線端子不得受力；
(2) 高壓避雷器的瓷套應無裂紋，密封良好，經性試驗合格；
(3)高壓避雷器安裝位置距被保護設備的距離應盡量靠近。避雷器與310kV變壓器的較大電氣距離，雷雨季經常運行的單路進線不大于15m，雙路進線不大于23m，三路進線不大于27m，若大于上述距離時應在母線上增設避雷器。
(4)氧化鋅避雷器作用是為防止其正常運行或雷擊后發生故障，影響電力系統正常運行，其安裝位置可以處于跌開式熔斷器保護范圍之內。
(5)10KV氧化鋅避雷器的引線截面不應小于：銅線一16rmn2；鋁線一25mm2。
(6)避雷器接地引下線與被保護設備的金屬外殼應可靠地與接地網連接。線路上單組閥型避雷器，其接地裝置的接地電阻不大子5Ω。氧化鋅避雷器運行原理及故障分析
1、泄漏電流表為零。可能引起該現象的原因有：表計指示失靈;屏蔽線將電流表短接。處理方法為：
(1)用手輕拍表計看是否卡死，無法恢復時，應添報缺單，修理或更換。
(2)用令克棒將屏蔽線與氧化鋅避雷器導電部分相碰之處挑開，既可恢復正常。
2、泄漏電流表指示偏大：根據歷史數據進行分析，如發現表計打足，應判斷避雷器有問題，應立即匯報調度，將避雷器退出運行，請檢修檢查。
3、高壓避雷器瓷套管破裂放電。在工頻情況下，避雷器的瓷套管用于保證避雷器必要的絕緣水平，如果瓷套管發生破裂放電，則將成為電力系統的事故隱患。此種情況，應及時停用、更換。
4、避雷器內部有放電聲。在工頻情況下，避雷器內部是沒有電流通過的。

新型電容器組過電壓保護器采用了髙能量氧化鋅閥片并驛安裝在電容器組的串聯電抗器上。在電容器組的正常工作狀態下由于電抗器承擔的電壓極低因此過電壓保護器的荷電率也非常的小，對其長期運行性能及其有利。在電容器組的投切過程中無論真空開關出現何種異常工況都會造成回路的電磁振蕩。在這個過程中，電抗器反復吸收磁場能世和釋放磁場能量，并在電抗器兩端產生較高的電壓。而過電壓保護器操作沖擊電流殘壓較低如35

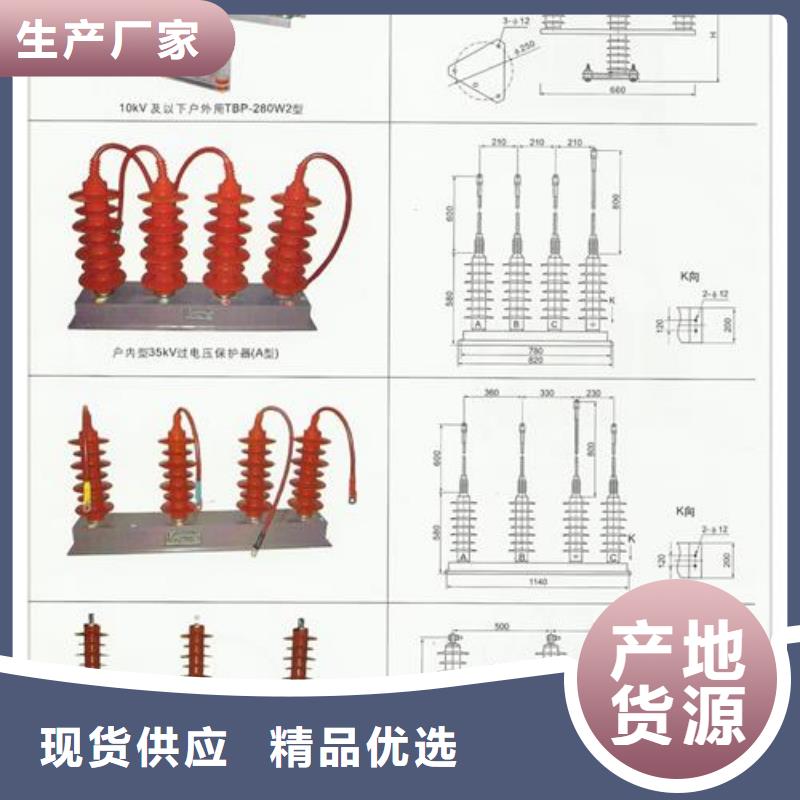

kV系統使用的過電壓保護器，其操作沖擊電流（50A)殘壓僅為34.32kV。有利于吸收電磁振蕩過程中電抗器中的磁場能誼。因此具有良好的保護性能。保護器內還串接有快速熔斷元件能夠防止因電容器極間絕緣擊穿而造成保護器發生熱崩潰。因此具有較好的性。四柱35kv組合式過電壓保護器主要為保護35kV及以下高壓電機、變壓器、并聯補償電容器、開關、電纜、電爐、電站配電設備、整流設備、發電機、電解槽等其
他電氣設備的相間和相對地絕緣免受操作過電壓和大氣過電壓的損壞之用，能夠有效的將過電壓的幅值限制在電氣設備絕緣耐受水平之下，保護電氣設備的絕緣，維護電氣設備的運行。傳統的避雷器雖然能夠限制過電壓，但是只能接在電氣設備的相與地之間，不能實現相間的保護，兩相間的過電壓保護要經過兩只避雷器的串聯，殘壓要比相對地高出1倍，不利于電氣設備的相間絕緣保護；而本公司生產四柱35kv組合式過電壓保護器是組合式的
，能夠有效地實現電氣設備的相對地絕緣保護和相間絕緣保護，能夠有效限制操作過電壓和大氣過電壓。ENR-35KV三相組合式過電壓保護器是一種新型的過電壓保護器，
