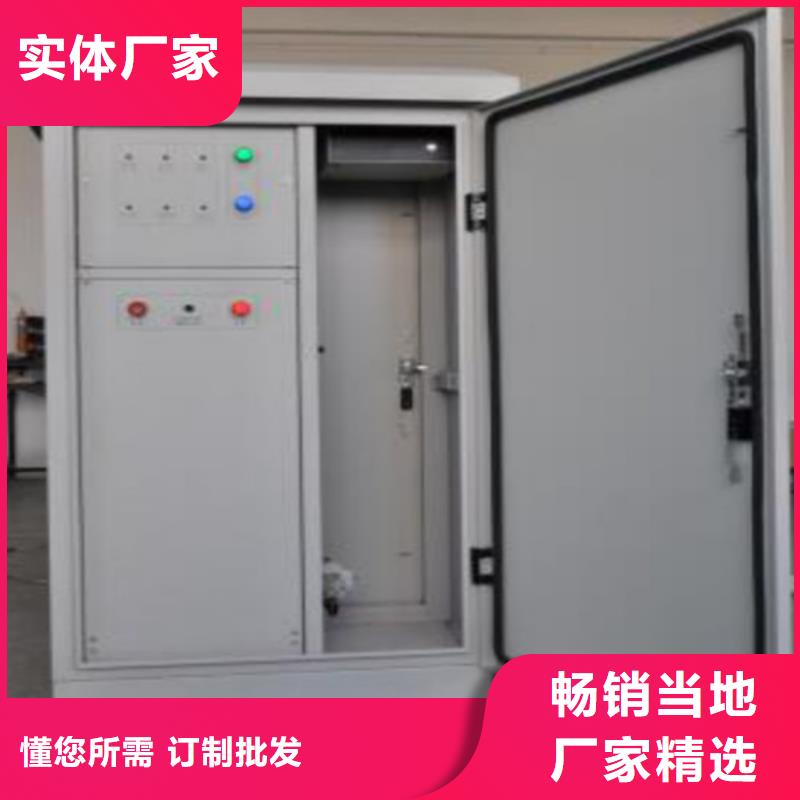

柳州變壓器油色譜在線監測系統 檢測器變壓器油色譜儀檢測器采用單元組合設計，可提供熱導檢測器(TCD)、氫火焰離子化檢測器（FID）、電子捕獲檢測器(ECD)、火焰光度檢測器(FPD)和氮磷檢測器(NPD)等五種檢測裝置，多同時安裝四個檢測器。見圖四三、安裝準備1、安裝準備儀器應安裝在專用的色譜儀器分析實驗室內，以便于將儀器與氣源分開管理。儀器應安裝在牢固無振動的水泥或木質工作臺上，工作臺的臺面上應留有足夠的空間，以便于放置電腦、色譜數據工作站、記錄儀、積分儀等外圍設備，工作臺的背后應留有一事實上的間隙（0.5米以上），以備于儀器維護保養。電源應有足夠的功率（大于5KW）。儀器應遠離火種，室內不得有強腐蝕性氣體，應避免室內溫度劇烈波動和空氣的過分流動。工作臺（高0.7-0.8米＊寬0.6-0.7米＊長2米）的設置請參照（圖五） 。圖五 工作臺的設置儀器所需要的載氣和輔助氣體，一般可由高壓氣體鋼瓶、氣體發生器、無油空氣壓縮機等裝置提供，高壓氣體要經過減壓閥減壓后供給儀器。氣源是儀器啟動的前提條件，所以必須提前考慮。若用戶訂貨時提出具體的使用要求時，制造商可以協助用戶購置必要的設備。儀器根據檢測器的配置情況應選擇不同的氣體，氣體的種類和基本參數及選用原則請參照（表一）。表一檢測器 氣 源 入口壓力 純 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 無灰塵、油霧、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％儀器允許使用氣體發生器、無油空氣壓縮機等裝置來提供儀器的工作氣源。氣體發生裝置或空氣泵產生的氣體含水量較高，使用時一定要進行必要的氣體凈化。使用氣體凈化裝置時要注意對該裝置的定期保養。

柳州變壓器油色譜在線監測系統 本儀器內部裝有高靈敏度檢測器，此型號儀器必須在有高純載氣（99.999％氮氣或氬氣）的情況下才能正常開機工作，否則會嚴重損壞儀器。3.除本儀器的生產商以外，請不要自行拆裝儀器！如果用戶自行拆裝儀器，本公司將終止進行保修服務和相關的后續維修服務，其后果由用戶自行承擔。友情特別提示尊敬的用戶：感謝您選擇了本公司生產的變壓器油色譜儀！本裝置是按照規程青島天正華意電氣設備有限公司是根據GB/T26983標準生產制造，為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

<柳州>天正華意電氣設備有限公司 油酸值自動測試儀生產基地廠家

柳州變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

<柳州>天正華意電氣設備有限公司 油酸值自動測試儀生產基地廠家

柳州變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好。基本氣路為9路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。

<柳州>天正華意電氣設備有限公司 油酸值自動測試儀生產基地廠家

柳州變壓器油色譜在線監測系統系統氣密性檢查程序；氣源接通后，由減壓閥給定壓力0.4MPa，在步檢查無問題的前體下，進行下一步打開儀器主機機箱蓋板，松開相應氣路緊固壓帽，將氣路接線端用盲堵頭封閉，并保證出氣口的氣密性。打開儀器前面板的控制閥，讓系統充氮氣到0.32Mpa，讓氣體平衡2分鐘后，關閉減壓閥。觀察氣路面板壓力表相應壓力的壓力變化，10分鐘后壓力若有顯著變化，則說明系統有漏氣，需要進行檢漏試驗。其檢漏方法同上。檢漏過程中一定要盡量少的使用漏液，檢漏后必須及時檢漏液以防污染氣路系統。儀器出廠前系統氣密性經過嚴格試驗，儀器啟動前此項不是必做項目。只有確切系統有故障，或更換氣路部件方可進行此試驗。6、通電前的檢查檢查電源接線是否正確；檢查氣路連接是否完整，并檢查氣體種類是否與要求相符；檢查鋼瓶是否固定，減壓閥的壓力范圍是否符合要求；檢查并熟悉儀器整體結構。鍵盤設定方法、各項控制開關、氣路系統，并參照本說明書的有關章節熟悉每個氣體流量調節閥的作用及調節方法。當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。一般鋼瓶貯存的氣體壓力為15、20、30Mpa三種。其中常用的為15Mpa的氣體鋼瓶，鋼瓶氣的容量為40升左右。由于鋼瓶內部氣體壓力比較大，所以使用時一定要注意。必須嚴格遵守有關鋼瓶的使用規則。使用鋼瓶氣的優點是種類齊全，壓力穩定、氣體純度高、安裝容易、更換方便。缺點是某些城市供應比較困難，運輸麻煩且價格比較高。

---
