營口接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大?！∥?、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

<營口>天正華意電氣設備有限公司

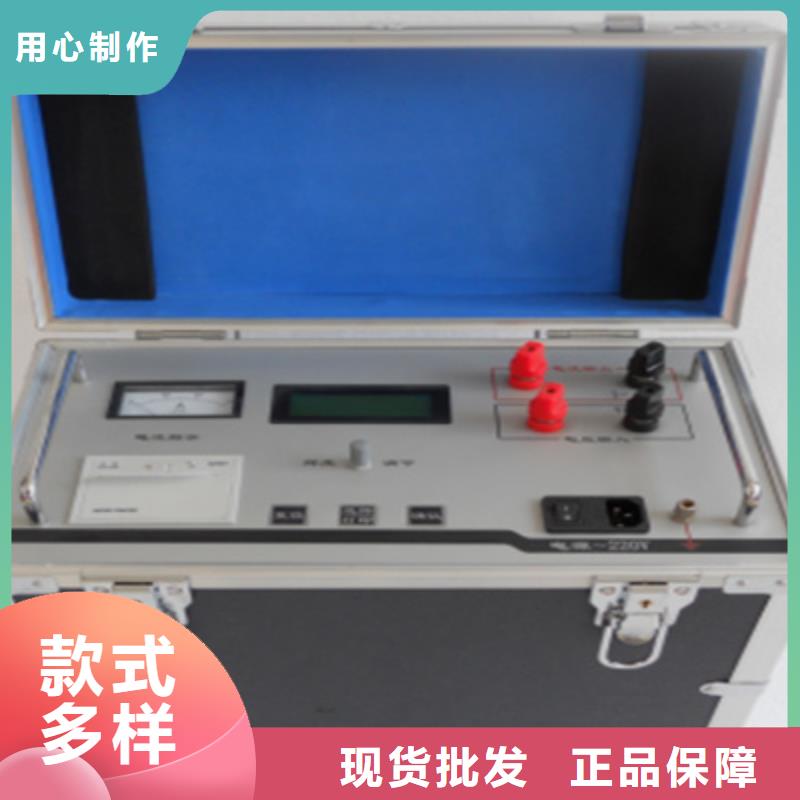

營口接地導通測試儀概述電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障。接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現接點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不隱患，嚴重時會造成設備失地運行。因此在《防止電力生產重大事故的二十五項重點要求》中，明確提出接地裝置引下線的導通檢測工作應每年進行一次。接地導通電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，用于變電站內各個電力設備接地引下線之間的導通電阻值的測量。儀器采用高性能單片機控制，可實現測試過程智能化，具有體積小，攜帶方便，操作簡單，精度高，測試速度快，復測性好，讀數直觀，是符合規程要求的理想專用儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。

接地引下線導通電阻測試儀2023實時更新(今日/內容)

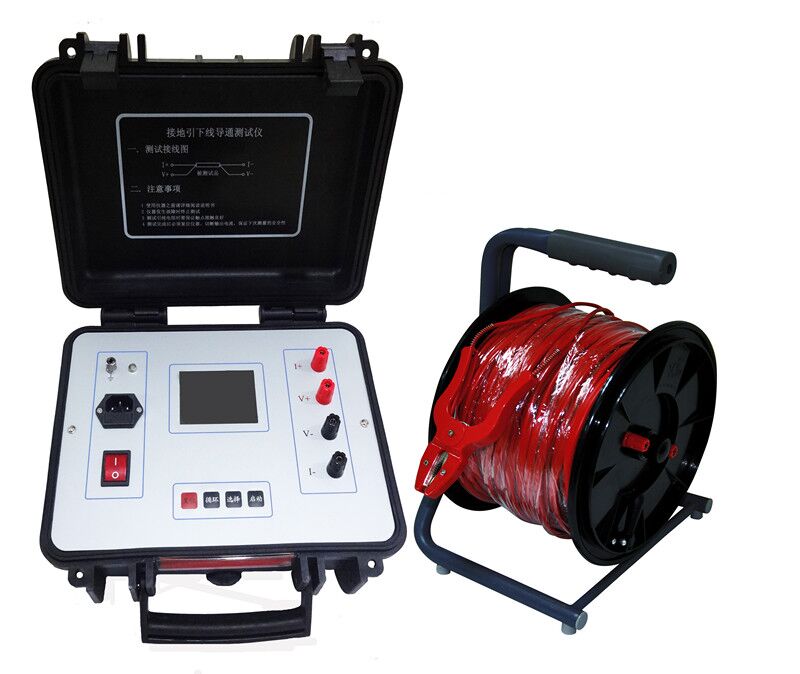

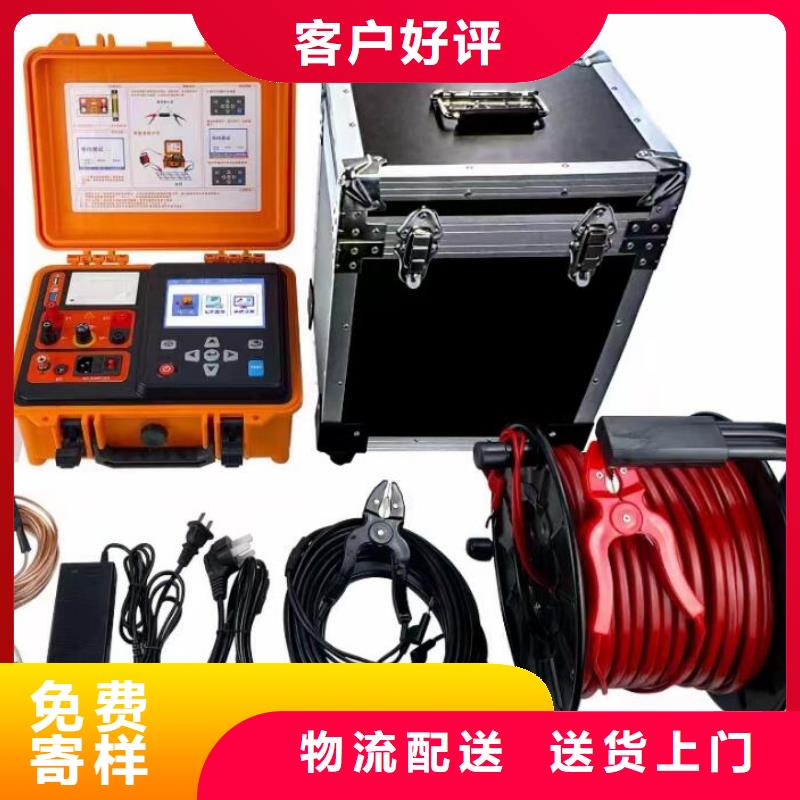

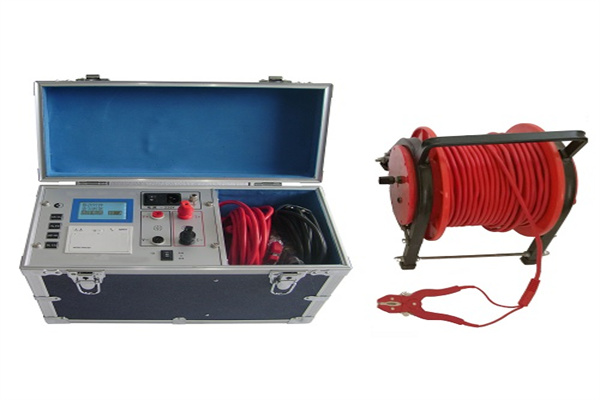

營口接地導通測試儀 接地引下線導通電阻測試儀又名地網導通電阻測試儀、導通電阻測試儀等。接地引下線導通電阻測試儀是測量各種電氣設備與地網地極間的連接導體的電阻的專用儀表。電力設備的接地引下線與地網的可靠、有效連接是設備運行的根本保障，依據電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器分辨率不大于1mΩ，準確度不低于1.0級。本儀表采用精密四線法以及大電流原理測試，結果準確可靠，且其各項技術指標均達到或優于相關標準要求。儀表也可以測量感性線圈直流電阻，斷路器、開關、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻，建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象的)金屬構件之間聯結質量等。其中感性線圈直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目。儀表廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

<營口>天正華意電氣設備有限公司 接地引下線導通電阻測試儀2023實時更新(今日/內容)

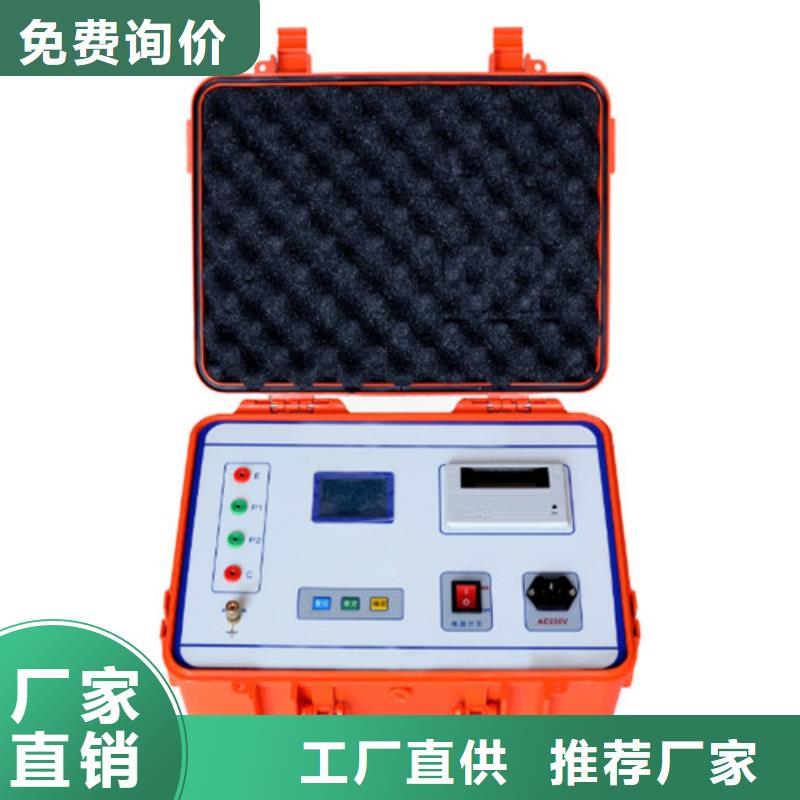

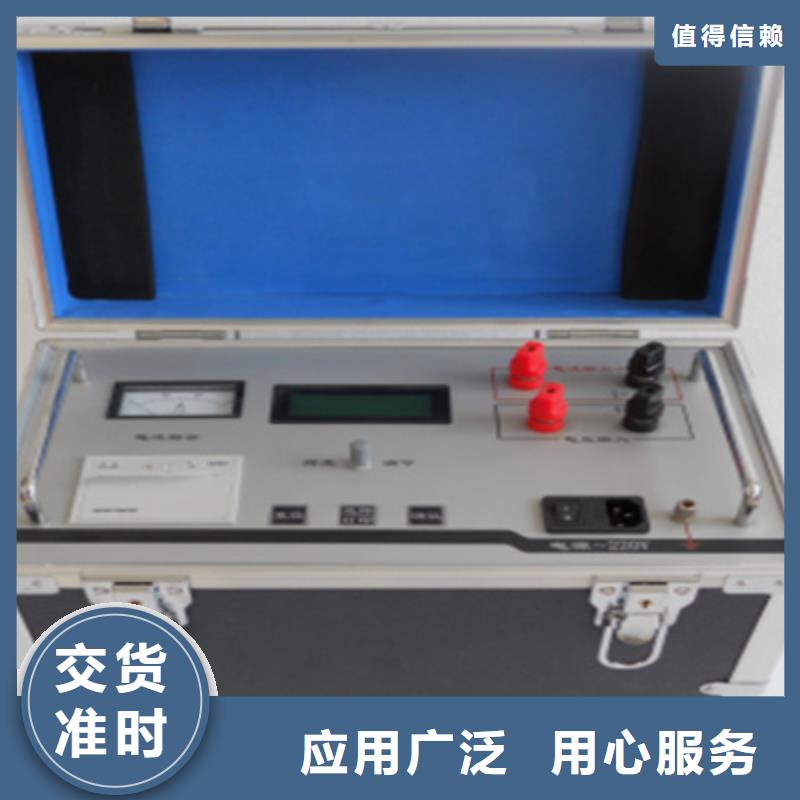

營口接地導通測試儀大地網電阻測量儀儀器概述目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題 。大型地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。本儀器適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流10A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

營口接地導通測試儀．數據鎖定/存儲開機或測量完成后，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為20.2mΩ，短按“MEM”顯示存儲為第4組數據。9．數據查閱/刪除開機或測量完成后，長按“MEM”鍵(超過3秒)進入數據查閱，存儲數據界面和存儲數據組號對應的界面交替閃爍。按“ ”或“ ”鍵以步進值為1選擇查閱數組號對應數據，一直按住“ ”或“ ”鍵以步進值為5選擇查閱數組號，再按“MEM”鍵退出查閱。見下圖查閱時下圖中數字3為當前組數，8為總組數，若無存儲數據，LCD顯示“NULL”，見下圖。在數據查閱狀態下，按“SET”鍵進入數據刪除，按“ ”或“ ”鍵選擇“NO”或“yES” 選“NO”再按“SET”鍵不刪除返回數據查閱狀態，選“yES”再按“SET”鍵刪除所存數據，刪除后顯示如下圖。10．數據上傳連接好電腦與儀表的USB通訊線，儀表開機，運行監控軟件，若USB連接成功，即可以讀取存儲的歷史數據，上傳電腦并保存。監控軟件具有在線實時監

接地引下線導通電阻測試儀2023實時更新(今日/內容)

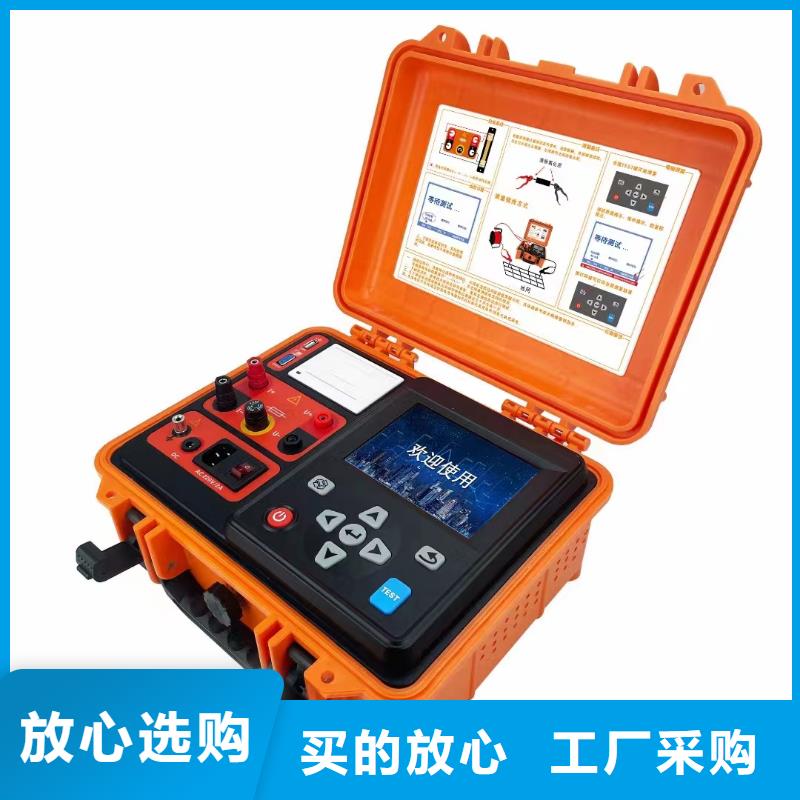

營口接地導通測試儀儀表將自動關機，需重新按“”鍵開機方可切換為電池供電。開機后默認進入測試界面，按“”返回鍵即可回到菜單界面。開機無操作約10分鐘后，儀表將在30s后自動關機。在電池電量低的時候，顯示“”符號，儀表將自動關機，請及時充電。開機后顯示界面如下（測試界面）：（2）主菜單開機后，按“”返回鍵至主菜單界面，主菜單分為“測試”、“記錄查詢”、“系統設置”。（3）系統設置在主菜單界面中按“”或“”鍵選擇“系統設置”項，點擊“”確認鍵進入系統設置界面。系統設置分為“中英文切換”、“亮度設置”、”連續測試“、“藍牙設置”、“固件升級”、“時間設置”、“關于”項。中英文切換：按“”鍵切換中文模式或英文模式。亮度設置：按“”鍵可切換高、中、低三種亮度。連續測試：按“”鍵可選擇使能（開）或禁用。藍牙設置：按“”鍵可選擇使能（開）或禁用。固件升級：按“”鍵可進入固件升級界面，當需要升級固件時，請聯系廠商提供升級所需固件，升級方法后文有詳細說明。時間設置：按“”鍵可進入日期時間設置，按“”或“”鍵移動光標，按“”或“”鍵改變數字大小，按“”鍵確認。關于：為儀表結構說明、測試接線示意圖。（4）測試開機默認進入測試界面，也可以在菜單界面選擇進入。在測試界面內可通過按“”或“”鍵移動“”光標到需要修改的參數位置，按“”或“”鍵修改對應項的參數。長按“”鍵約2秒開始測試。連續測試模式：該模式下開始測試后不會主動停止測試，需短按“”鍵停止測試，停止測試時自動保存當前結果，

<營口>天正華意電氣設備有限公司

營口接地導通測試儀儀器自動打印結果.當取消自動打印時候如果想打印結果需要手動打印結果.5). 手動打印: 儀器測試完畢出現圖7所示的界面.按 鍵可以在“print”“quit”之間選擇.如果選擇“print”按一下“確認”鍵就會打印結果.如果選擇“quit” 按一下“確認”鍵就會返回初始界面如圖3所示.5、測試過程中儀器自診說明1）“請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。2）“電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。3）測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.4）若儀器顯示的測量值極低（＜0.01Ω）則可能是電壓線未連接上。5）儀器檢測時候，必須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大。　五、注意事項1、為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。2、四極法測量時儀器會自動接線誤差。3、當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能4、本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。

營口接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長?！半妷骸钡淖饔檬菧y量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢

接地引下線導通電阻測試儀2023實時更新(今日/內容)

營口接地導通測試儀在測試界面再按“確認”鍵，儀器自動輸出已設置幅值電流，對試品進行測試，見圖5。實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖6測試中界面5）測試數據的讀取與打印實測電流：10.1A干擾電壓：0.20V電阻：6.9540mΩ測試完成，F1打印圖7 測試結果界面測試完成，屏幕會顯示測試結果，，此時按下F1，儀器自帶的微型打印機即可打印測試結果。5配置清單序號儀器配件名稱數量1測試主機TH-10A1臺250米專用測試鉗線（含線盤）1套3參考點10米測試鉗線1條4電源充電器1只5使用說明書1本6合格證1份6 儀器維護☆儀器使用時應注意防潮防水，以免降低儀器絕緣強度發生故障?！畛潆娭豢墒褂酶綆У膶Ｓ秒娫闯潆娖鞒潆姟钍褂脮r請勿將儀器放置在不穩定的架子或桌子上，避免摔落損壞☆勿將儀器置于過熱、過濕的環境存放☆勿使用液體或氣體清潔劑清潔儀器，可使用干燥布料清潔☆儀器應存貯在溫度-10℃～＋50℃，相對濕度 ≤80％的環境中☆如長期不用，請充滿電并每隔1~2個月充一次電☆使用前如顯示屏幕低電請先充電，充滿后再使用.單位名稱：青島天正華意電氣設備有限公司

---
