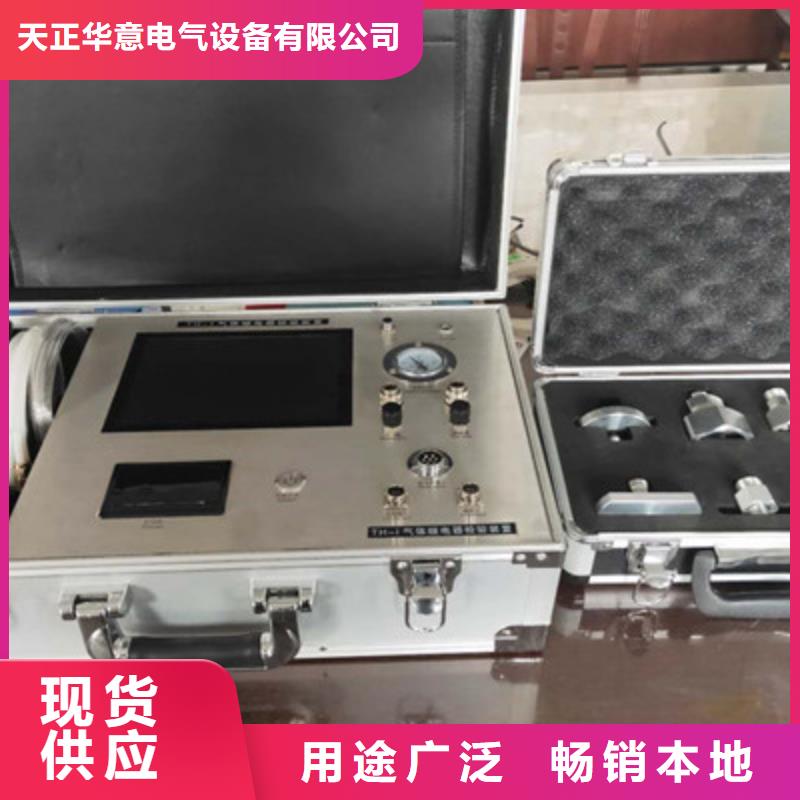

臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀三相熱繼電器測試儀又稱馬達保護器校驗儀在電力系統的運行和維護工作中，根據電力行業對電動機保護及饋線保護自動裝置檢查條例的規定，電動機保護器在投入運行后的每年都要進行全部的檢驗，以及在一定的周期內進行檢驗，因此電動機保護器的檢驗是一項長期的較為繁重的工作。為了便于電動機保護器測試工作有效方便的進行，我公司經過長期的試驗，針對電動機保護器的性能特征，專業化的設計了TH-RJ型熱繼電器校驗儀。該裝置主要用于對電動機保護器和電流型電動機保護器、熱繼電器、熱電偶的校驗。而事實上，該儀器在大量實驗基礎上證實，它不僅能對所有的電流型電機保護器進行測試較驗，而且還可以對所有的過流自動化保護裝置進行相應的、有效的檢驗和測試。本儀器在設計上采用了先進的單片機控制技術，從而使該儀器在使用時操作簡單方便。整個測試過程中性能可靠穩定、讀數直觀快捷，而高精度傳感器的應用，則有效的保證了測試數據的準確性。

<臨滄>天正華意電氣設備有限公司

臨滄熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣

臨滄SF6密度繼電器檢定裝置 <臨滄>天正華意電氣設備有限公司

臨滄熱繼電器測試儀接通或斷開充電電源時應先關閉儀表上的電源開頭，否則有可能損壞儀器而不能正常的使用！！配有打印時請別在充電情況下打印，以避免因電源負載過大而損壞。長期不使用時2-3個月應充放電一次，以延長電池壽命。2、校驗前應先確認被校表不帶電源后在連接。3、本儀器屬于精密儀器，在使用、運輸過程中應避免強烈震動。4、本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用，如非專業人員使用此功能會影響儀器的精度。5、嚴禁使用帶有雜質的氣源6、測試管路中嚴禁進入油污8.常見問題解答8.1、實驗前的準備工作？答：1、檢查儀器電池是否有電，應及時充電。2、檢查過濾接頭，是否齊全。3、檢查儲氣瓶內氣體壓力，不足時充好氣，可以是SF6或N2，充氣壓力≤1.5MPa；8.2、如何給儲氣瓶充氣？充到什么程度為宜？答：1、將隨機配的減壓閥接到氣源鋼瓶上，將充氣接頭連接到儲氣瓶上，通過隨機配的充氣管道與儲氣瓶直接相連，慢慢打開減壓閥，開始充氣，可以是SF6、N2等氣體。2、儲氣瓶內壓力一般可以充到1.5MPa；充一次氣可以做幾十次試驗。8.3、如何打印測試結果？更換打印紙及色帶？答：1、打印測試結果時，采用外接交流電，在歷史查尋中直接打印即可。2、打印紙和色帶是打印機的耗材，根據使用情況更換。打印機在面板上可以直接更換紙和色帶。更換過程中，如有疑問可直接與打印機廠家(北京煒煌)聯系或中有詳細說明。

臨滄熱繼電器測試儀使 用 方 法 一：現場前準備工作：檢查試驗用氣罐有無試驗用氣源（氮氣或SF6氣體），如無試驗用氣源無或氣壓不足（氣壓不能小于0.8MPa）需做好充氣工作（建議用戶到專業充氣點充好氣源，且氣壓不能大于2.0MPa），如無當地無專業充氣點用戶也可用我公司配備的充氣桿與氣源對接自行充氣，如下圖（圖1）所示：圖（一）二：現場準備工作：1．. 到現場后斷開與密度繼電器相連的電源，以免損壞校驗儀，同時拆下與密度繼電器相連管頭，接上相應的測量接頭（與共用接頭連接好，共用接頭尾端有活插頭方便測量管連接），測量接頭及共用接頭示意圖(圖2)：圖（二）2.根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的相應的信號插座對接好測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別；3.把配備的信號測試線另一頭與儀器面板上的信號口相連接。4.使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接（如圖3所示）5.使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接（如圖4所示），使用配備的放氣管與儀器面板上的放氣口相連接，另一端與專用回收器皿連接。連接公用接頭及密度繼電器連接進氣口圖（三）測量管圖（四）進氣管6.如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7.打開儀器電源。8.打開氣瓶上的閥門。

臨滄SF6密度繼電器檢定裝置 <臨滄>天正華意電氣設備有限公司

臨滄熱繼電器測試儀當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗（升壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗（降壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗（降壓，接點二）：在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓，接點一)：給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下：3.技術指標?環境溫度：－20℃～60℃。?相對溫度：不大于93％（25℃）。?工作電源：AC220V±15％，50Hz，或機內電池。?精 度：0.25級。?顯示方式：320＊240彩色漢字液晶屏。?打印方式：針式微打。?測量壓力范圍：0～1.0MPa?測量溫度范圍：－30℃～＋100℃。?校驗壓力范圍：20℃時標準壓力0.1～0.99Mpa。?外形尺寸：372×267×135mm?儀器重量：約3.6Kg。

臨滄熱繼電器測試儀操作方法1、電源接通前，應斷開“電源控制”開關，并將A相調”“B相調”“C相調”逆時針調回零位。2、接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電流，），然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。在對0～50A保護器進行測試時，將量程轉換開關置“50A”側，在對50～500A保護器進行測試時，將開關置“500A”側。四、接線圖五、注意事項1、本機在使用前，應詳細檢查電流輸出線的截面長度應滿足要求，否則將影響輸出電流值。2、每次使用完設備后，應將“三相電流調節”手柄逆時針調至零位。3、用戶購機后，應嚴格按照本說明操作。4、運輸時，必須小心輕放，避免強烈震動。5、倉庫保管時，環境溫度為0～30℃及相對濕度不超過85％，空氣中不應含有引起腐蝕的有害雜質。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

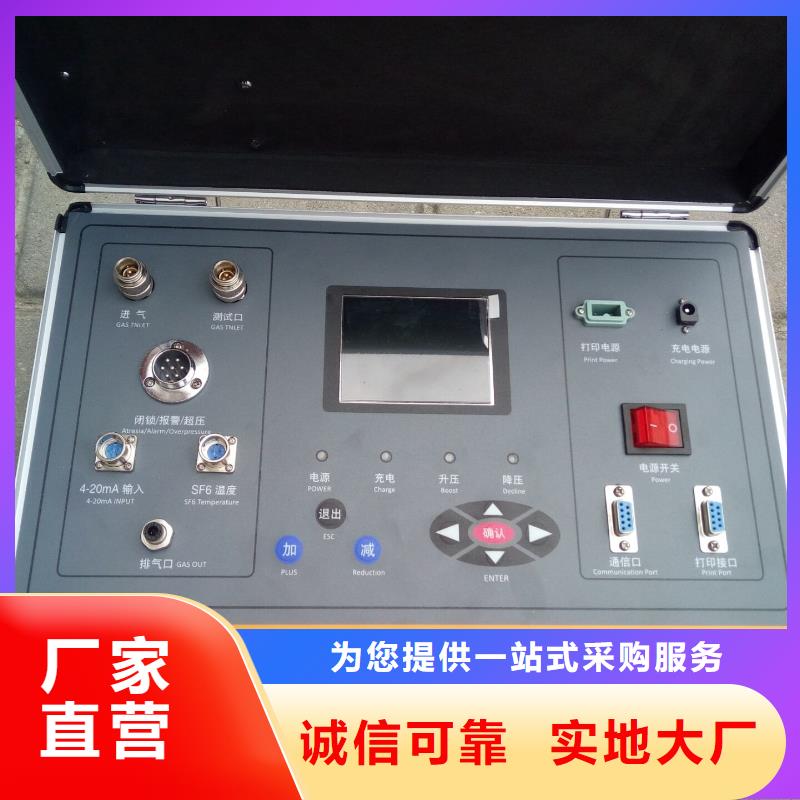

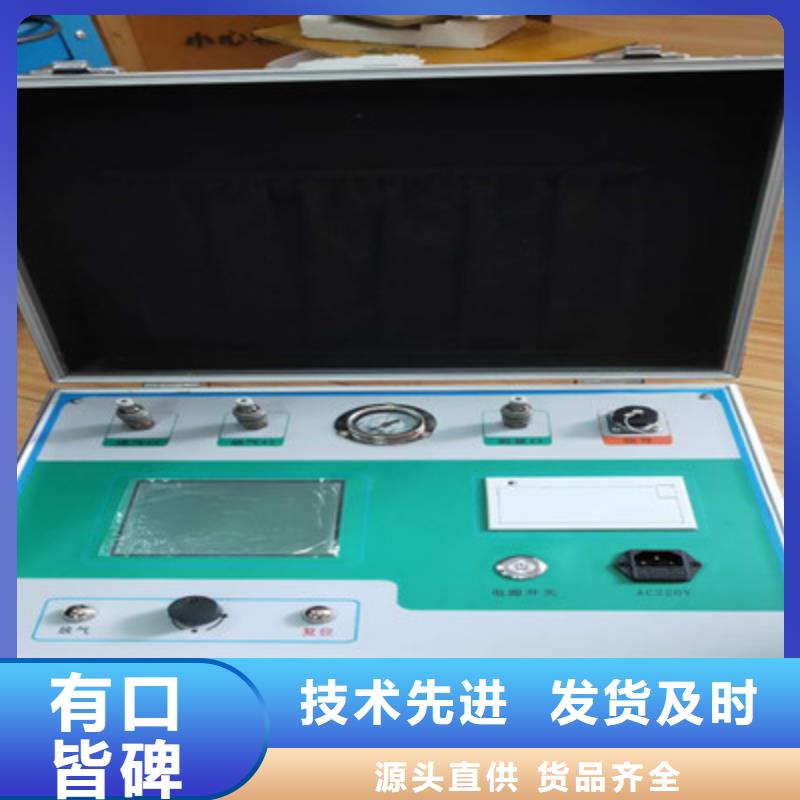

臨滄熱繼電器測試儀儀器能對指針式和電子式密度繼電器進行全自動校驗。?儀器采用320＊240大屏幕液晶顯示，漢字操作界面，使用簡單方便。?測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。?儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追朔。?儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。?儀器內部具有時鐘功能，可隨時對時鐘進行修正。?儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。?儀器采用高精度壓力傳感器和世界先進的磁流體技術產品。?儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗?采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。結構緊湊，體積小，重量輕，便于攜帶。?機電一體化程度高，技術先進、性能可靠。?配有微型打印機，隨時打印測試結果。5.操作方法5.1接線5.1.1關閉SF6電氣設備本體與密度繼電器之間的閥門，確認密度繼電器控制電源已經斷開，保證密度繼電器在無外接電源狀態下方可進行校驗。（注：如果設備本體與密度繼電器之間沒有閥門，應將密度繼電器折下來再校驗）5.1.2用測量管道和相應的轉換接頭將密度繼電器和儀器的繼電器接口相連接。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

臨滄SF6密度繼電器檢定裝置 <臨滄>天正華意電氣設備有限公司

?臨滄熱繼電器測試儀智能型密度繼電器校驗儀功能特點：1．密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2．配置了單色液晶屏和軟鍵盤人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3．自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4．所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5．漢字報表式打印測試結果，并對試驗結果進行智能分析。6．USB通訊接口可上傳測試數據到計算機及USB拷貝接口可用U盤直接拷貝測試數據，同時能存儲100次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7．校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8． 配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9． 校驗過程中不浪費SF6氣體，測試成本低，對環境無污染。10．具有在線修改系統時鐘的功能。11．具有在線修改系統壓力功能，可以現場修正。12．核心元器件采用原裝進口元件，性能可靠。13．能同時測試一組報警信號、二組閉鎖信號。

臨滄熱繼電器測試儀如圖所示：2.3 安裝完成會彈出安裝成功窗口（如圖）將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號，這時就會出現上面顯示的“有效端口號”無法使用的情況，下面介紹改變端口號的方法。打開我的電腦屬性，在硬件里打開設備管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口（如圖）打開“端口設置”中高級選項。如圖所示：在高級設置的左下角有一個COM端口號設置選項，可以選擇1～256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。校驗用氣源：因安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（在專業充氣點充氣，如無專業充氣條件就自行充氣）！

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀溫度修正按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存數據，按ESC鍵返回主界面。說明：當溫度或壓力出現線性偏差時，可在此修正數據。6.儲氣瓶使用方法1、在進行測試前首先檢查氣瓶內有無氣體，首先將減壓閥出氣閥門關閉，打開總閥門，壓力表的指示值即是瓶內壓力，（如瓶內氣體低于測試需要的壓力，一般0.7MPa時，需對氣瓶進行充氣后方可使用）。2、測試準備完畢后，將儀器所配專用管路與氣瓶連接好，依次打開總閥門、出氣閥門，即可使用。3、儲氣瓶充氣方法：出廠前已經將氣體充滿，如用完后可以用配備的充氣連接裝置對氣瓶進行充氣。首先將減壓閥接鋼瓶接頭選擇為合適接頭（一般為編號14），將降壓閥連接到氣源鋼瓶上，將充氣接頭（編號13）接到儲氣瓶上，用充氣管道連接減壓閥和儲氣瓶。打開氣源鋼瓶的總閥門，調節減壓閥使出氣壓力為1.5MPa左右，打開儲氣瓶的總閥門，開始充氣。當感覺不到氣體流動后（大約1分鐘左右），依次關閉氣源鋼瓶總閥門、氣源閥門和儲氣瓶總閥門。7.注意事項1、使用前應先查看內置電源是否欠壓，如欠壓應及時充電。通上電源后儀表面板上的‘電源’‘充電’批示燈會點亮，電池充滿后充電批示燈熄滅。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意！⑥、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

臨滄熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意！⑥、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀如果儲氣瓶內部壓力低于0.7MPa，請及時充氣。2、可以調節進氣閥和出氣閥控制校準速度。5.3.6 接點一（閉鎖）校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.7 接點二（報警）校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點二降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.8 接點一接點二同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’和‘接點二降值’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣

臨滄熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀接點一接點二接點三同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’、‘接點二降值’和‘接點三’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.10帶4～20mA輸出的密度繼電器的校驗對電子式密度繼電器進行校驗時，需要將模擬信號線將密度繼電器的4～20mA的信號接入儀器面板上的模擬信號處。模擬信號線一段的紅色鱷魚夾接“＋”，黑色鱷魚夾接“—”。其余測量過程方法與上述機械表相同。5.4儀器自校準5.4.1 輸入密碼按、?鍵更換輸入域，按F1、F2增減數值，按OK鍵如輸入的密碼正確則進入儀器自校準界面，按ESC鍵返回主界面。說明：儀器密碼為“0000”。5.4.2 儀器自校準按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵獲取當前測量值，按ESC鍵返回主界面。當輸入域為“保存自校準數據”時，按OK保存數據。說明：務必把輸入域為“保存自校準數據”后，按OK保存數據。5.5歷史查尋按鍵查看前一頁或后一頁，按F1打印數據，按F2刪除所有歷史記錄。按ESC鍵將返回主界面。5.6系統時鐘修改按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存時間，按ESC鍵返回主界面。

<臨滄>天正華意電氣設備有限公司 臨滄SF6密度繼電器檢定裝置

臨滄熱繼電器測試儀感謝您使用我公司的產品，智能型SF6氣體密度繼電器校驗儀是本公司獨立開發研制的高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器及壓力表的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能通過USB通訊接口上傳試驗數據到計算機，同時可用U盤拷貝試驗數據并自動打印試驗數據且自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。請用戶在使用之前仔細閱讀使用說明書并按步驟操作。概 述 ?進行密度繼電器校驗的必要性SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。
