| 產品參數 | |
|---|---|
| 產品價格 | 666/臺 |
| 發貨期限 | 1 |
| 供貨總量 | 1000 |
| 運費說明 | 含運費 |
| 小起訂 | 1 |
| 質量等級 | 0.05 |
| 是否廠家 | 是 |
| 產品材質 | 鋁合金 |
| 產品品牌 | 青島天正華意電氣 |
| 產品規格 | 158 |
| 發貨城市 | 青島 |
| 產品產地 | 青島 |
| 加工定制 | 是 |
| 產品型號 | TH |
| 可售賣地 | 全國 |
| 產品重量 | 4 |
| 產品顏色 | 白 |
| 質保時間 | 三年 |
| 外形尺寸 | 158 |
| 適用領域 | 電力電氣 |
| 質量認證 | 9000 |
| 產品功率 | 4 |
| 工作溫度 | 45 |
| 范圍 | 三相模擬帶負荷向量試驗裝置報價供應范圍覆蓋四川省、成都市、綿陽市、攀枝花市、瀘州市、樂山市、宜賓市、廣安市、巴中市、甘孜市、涼山市、阿壩市、資陽市、雅安市、遂寧市、內江市、南充市、自貢市、德陽市、廣元市、眉山市 自流井區、貢井區、大安區、沿灘區、榮縣、富順縣等區域。 |
自貢無線核相器 操作1．基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ETH-C鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。接觸核相：當裸導線電壓低于35kV時，或110kV以下具有絕緣外皮的導線，可以將探測器探針或探鉤接觸導線核相。極低電壓時，例如低于60V，必須接觸核相。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。
<自貢>天正華意電氣設備有限公司

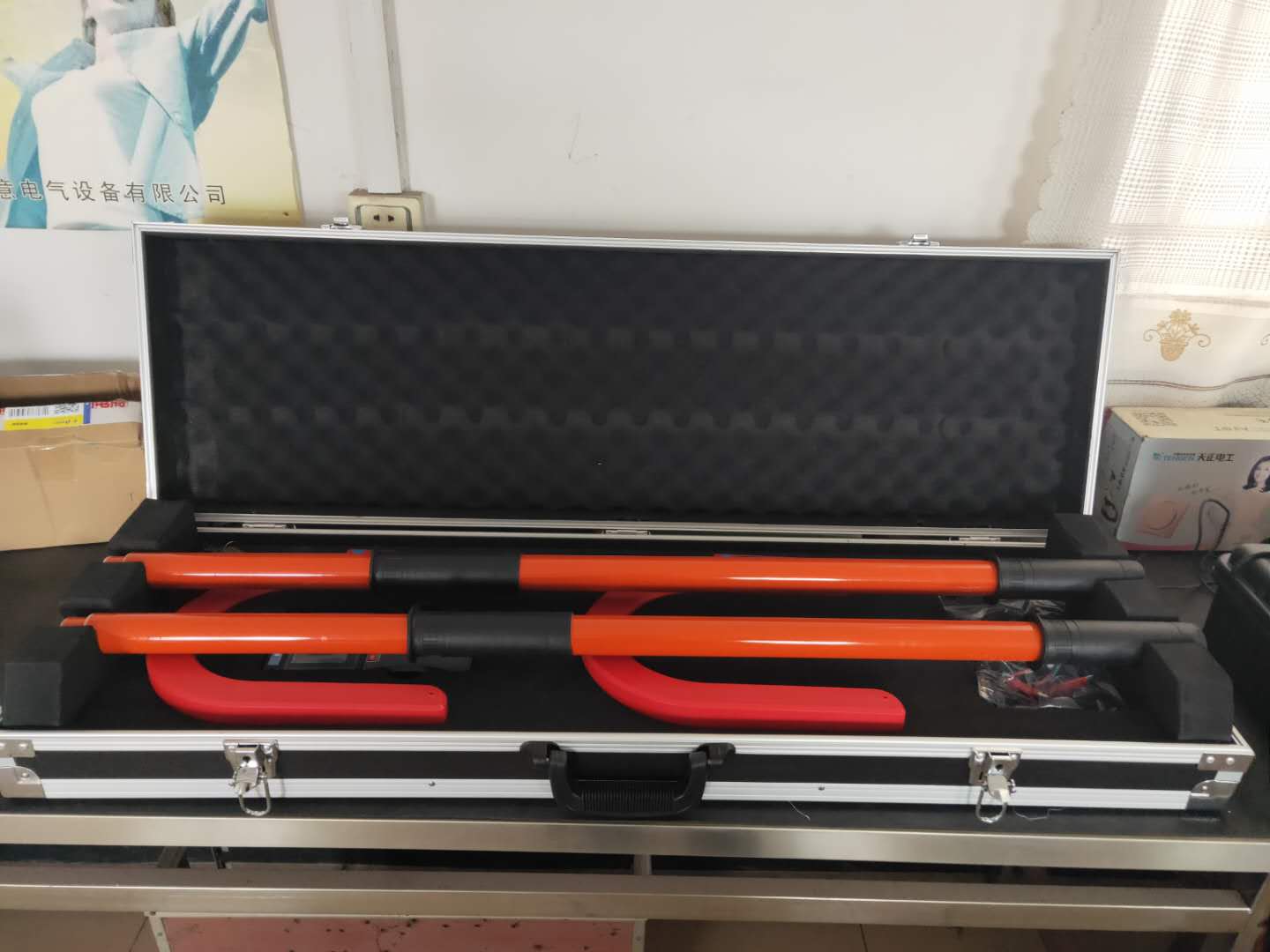

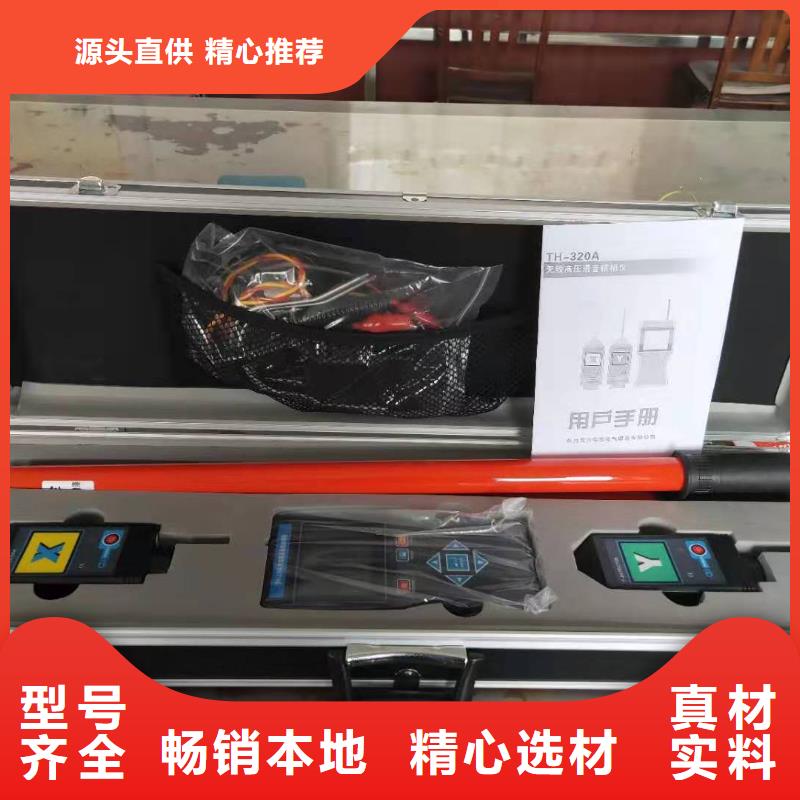

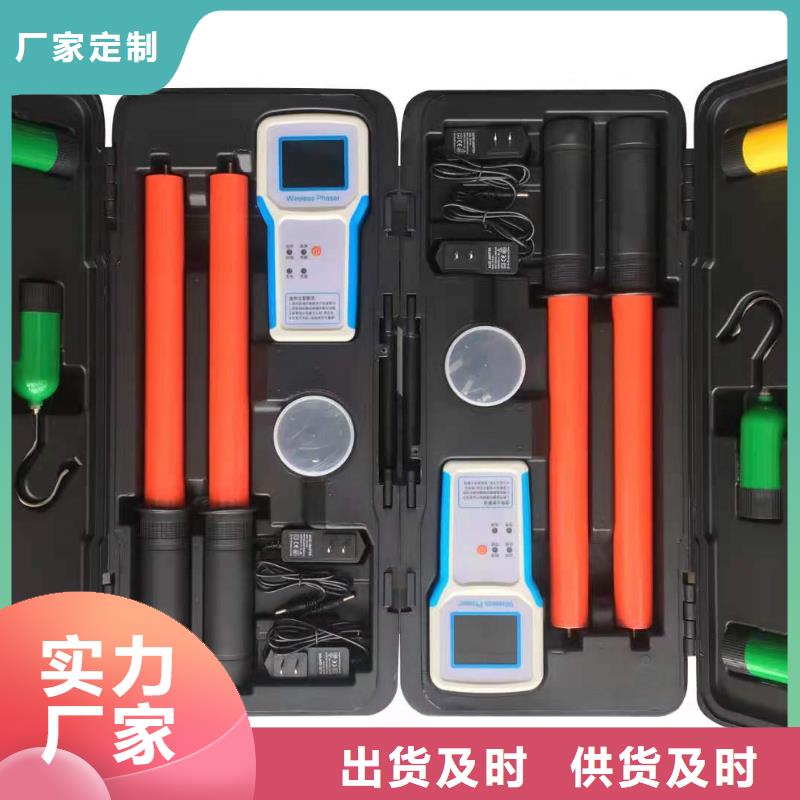

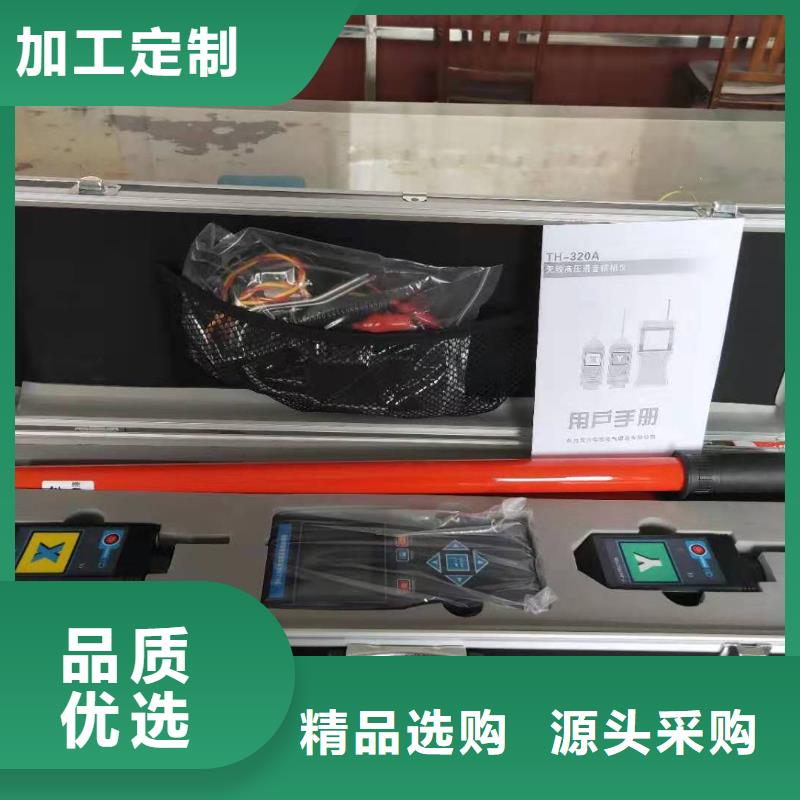

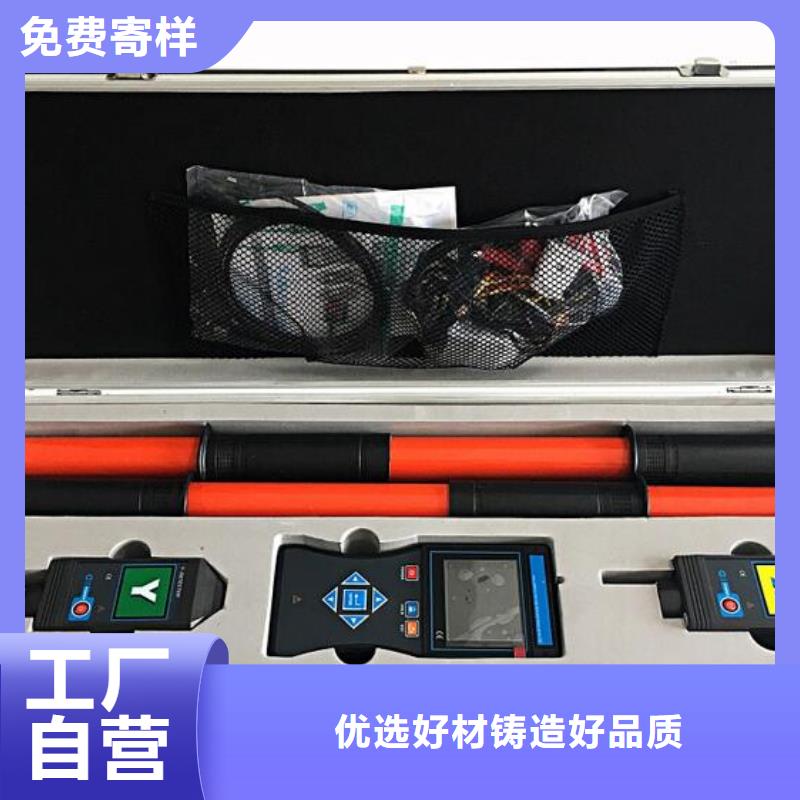

自貢無線核相器無線高低壓相序表又名全智能高低壓語音相序表，簡稱高壓相序表，由無線接收器、探測器、伸縮絕緣桿等組成。用于測量三相線相序、ABC之間相位差，也可以用于核相操作。接收器采用3.5寸真彩液晶屏，同屏顯示相序結果、核相結果、相位、頻率、電壓、向量圖指示，有“X信號正常、Y信號正常、Z信號正常、同相、異相”等語音提示，清晰直觀。無線通訊距離可達100m，能對1V～550kV的交流電壓線路測量相序、核相，其中35kV及以下的裸導線可以直接接觸測量，35kV以上的裸導線采用非接觸式測量，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本儀表同時具有高壓核相儀、高壓驗電器、高壓相序表、高壓電表的功能，可以用于驗電、相序測試，核相、測量電壓、變壓器組別判斷等。

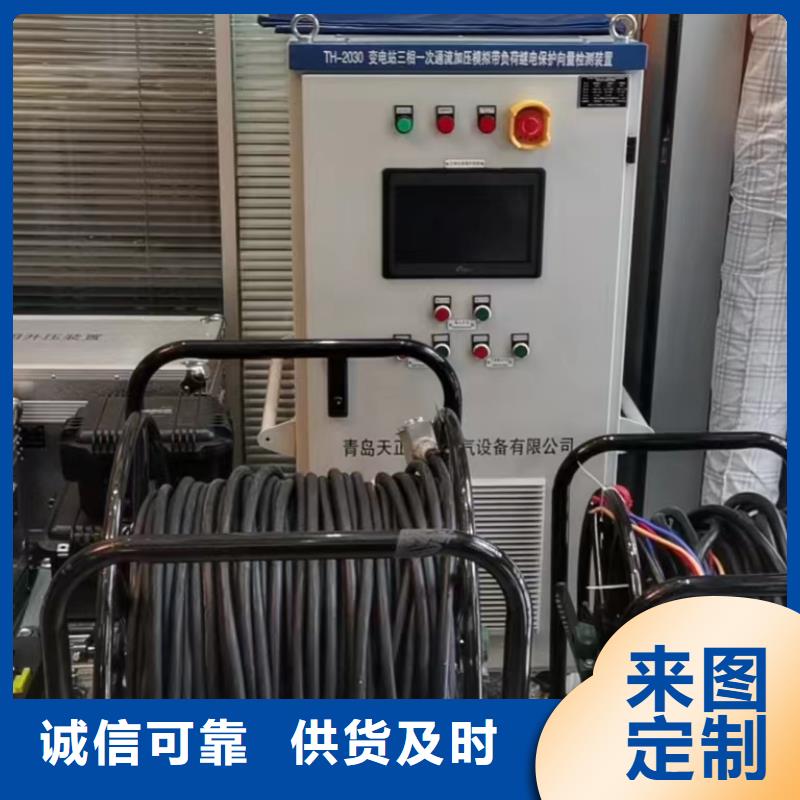

三相模擬帶負荷向量試驗裝置 廠家報價
自貢無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，禁止。被測線路電壓超過600V時須連接絕緣桿使用。嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。非接觸式核相：鉤式探測器逐漸靠近導線核相，不用接觸導線。可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm。首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。請使用專配絕緣桿連接該儀表。儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。長時間不用儀表，請定期給電池充電或取出電池。更換電池，注意極性，若無法更換，請聯系廠家。拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。若本儀表及其他部件有損傷，請禁止使用。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介無線高壓核相電流表又名全智能無線高壓語音核相儀、無線高壓核相器、無線高壓核相電流表等，由無線接收器、鉤式探測器、伸縮絕緣桿等組成。
<自貢>天正華意電氣設備有限公司
三相模擬帶負荷向量試驗裝置 廠家報價
自貢無線核相器變壓器負荷測試；井下、野外多芯粗電纜漏電巡查電 源DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時測試方式鉤式CT，可以掛在線路上測試傳輸方式433MHz無線傳輸傳輸距離直線傳輸距離約150m顯示模式3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度可測線徑Ф168mm的導線、電纜，或168mm×245mm的母排測量范圍電流：AC 0～6000A或 AC 0～20000A (50/60Hz自動)頻率：45Hz～75Hz分 辨 力10mA；0.1Hz電流精度(23℃±5℃，80％RH以下)0.00A～99.9A: ±2％±5dgt 100A～6000A: ±3％±5dgt6.00kA～20.0kA: ±4％±5dgt頻率精度±1Hz絕緣桿尺寸拉伸后長約5m；收縮后長約1m(5節)數據存儲9999組采樣速率2次/秒儀表尺寸鉤式檢測儀：長寬厚310mm×270mm×52mm接收器：長寬厚250mm×100mm×40mm線路電壓35kV以下裸導線測試，110kV以下有絕緣外皮的線纜測試。(帶絕緣桿操作)儀表質量鉤式檢測儀：496g(含電池)接收器：395g(含電池)絕緣桿：1.45kg 總質量：11.5kg(含儀表箱)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無433MHz同頻信號干擾絕緣強度絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)接收器：2000V/rms(外殼前后兩端之前)結 構防滴漏Ⅱ型
自貢無線核相器無線高壓核相儀（以下簡稱“儀器”）用于兩條高壓線路并網或環網核相。儀器適合6～220kV交流輸電線路帶電作業和二次側帶電作業，具有高壓驗電功能。儀器采用無線傳輸技術，操作可靠，使用方便，克服了有線核相儀的諸多缺點。二、工作原理儀器由2個發射器和1個接收主機組成。發射器可以判斷線路是否帶電，測量線路相位和頻率。核相時，X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器測量的數據計算兩線路相位差值，判斷同異相。三、事項 1、現場測試時，應按電力部門高壓測試距離標準進行操作。 2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。
三相模擬帶負荷向量試驗裝置 廠家報價自貢無線核相器35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。接觸核相：當裸導線電壓低于35kV時，或110kV以下具有絕緣外皮的導線，可以將探測器探針或探鉤接觸導線核相。極低電壓時，例如低于60V，必須接觸核相。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟”蜂鳴聲，即可完成核相。自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的探針或探鉤，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。低壓核相：若導線電壓低于100V，可使用輔助測試線，圓孔端插入子機充電孔，鱷魚夾端接地；導線電壓高于220V禁止使用輔助測試線。相序判斷：根據XY的度數來判斷三相相序，120度左右正相序，240度左右反相序。測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，極其危險。三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖現場核相操作實例35kV以上高壓裸導線核相探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。35kV以下線路核相探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。380V/220V市電線路核相探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。100V以下線路核相探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。
<自貢>天正華意電氣設備有限公司
自貢無線核相器 非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟”蜂鳴聲，即可完成核相。自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的探針或探鉤，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。低壓核相：對開關柜、環網柜、中置柜的二次帶電指示器進行核相應特別提示：二次帶電指示器上核相屬于低電壓核相，一般電壓都低于100V，由于電壓太低，為了保證核相的準確性，此時可使用彈簧式輔助測試線，彈簧式輔助測試線的鱷魚夾夾在地線上，彈簧式輔助測試線圓孔端插入采集器的充電孔位，采集器前端探針再插入帶電指示器的核相孔內進行核相。當導線電壓高于100V禁止使用彈簧式輔助測試線。相序判斷：根據XY的度數來判斷三相相序，120度左右正相序，240度左右反相序。測試時，當導線電壓高于100V禁止使用彈簧式輔助測試線；同一勾子嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，極其危險。三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖現場核相操作實例35kV以上高壓裸導線核相探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。35kV以下線路核相探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。380V/220V市電線路核相探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。100V以下線路核相探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。
自貢無線核相器 .技術規格功能高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等電源接收器： DC 7.4V可充鋰電池探測器： DC 3.7V可充鋰電池USB充電接口，連續工作約10小時測試方式鉤式探測器，可以掛在線路上或鉤住導線測試傳輸方式315MHz、433MHz無線傳輸核相距離約160m顯示模式3.5寸真彩液晶屏顯示可測線徑Ф168mm的導線，或168mm×245mm的母排量程核相電壓等級：AC 1V～550kV 相位：0.0°～360.0°頻率：45Hz～75Hz電流：0.00A～20000A(選型)分 辨 力0.1°；0.1Hz；10mA精度(23℃±5℃，80％RH以下)相位：≤±10° 頻率：≤±2Hz 電流：0～6000A±3％±5dgt； 6000A～20000A±4％±5dgt；相別定性同相:－30°～30°；異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常等語音功能絕緣桿尺寸拉伸后長約5m；收縮后長約1m(5節)數據存儲9999組核相方式接觸核相：35kV以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。
三相模擬帶負荷向量試驗裝置 廠家報價
自貢無線核相器 技術規格功 能高低壓無線語音核相、頻率、相位、相序、驗電測試；環網柜核相電 源接收器： DC 7.4V可充鋰電池探測器： DC 3.7V可充鋰電池USB充電接口，連續工作約10小時傳輸方式315MHz、433MHz無線傳輸核相距離約160m 顯示模式3.5寸真彩液晶屏顯示量 程核相電壓等級：AC 1V～550kV 相位：0.0°～360.0°頻率：45Hz～75Hz分 辨 率0.1°；0.1Hz精 度相位：≤±10° (23℃±5℃，80％RH以下)頻率：≤±2Hz (23℃±5℃，80％RH以下)相別定性同相:－30°～30°；異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常等語音功能絕緣桿尺寸拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿)數據存儲9999組核相方式接觸核相：35kV以下裸導線，或110kV以下有絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線。(帶絕緣桿操作)驗電指示探測器“嘟--嘟--嘟”蜂鳴聲換 檔自動換檔采樣速率2次/秒儀表尺寸探測器：長寬厚145mm×60mm×48mm接收器：長寬厚250mm×100mm×40mm背光控制按上下箭頭鍵調整背光亮度感應強度控制根據感應的電場強不同
