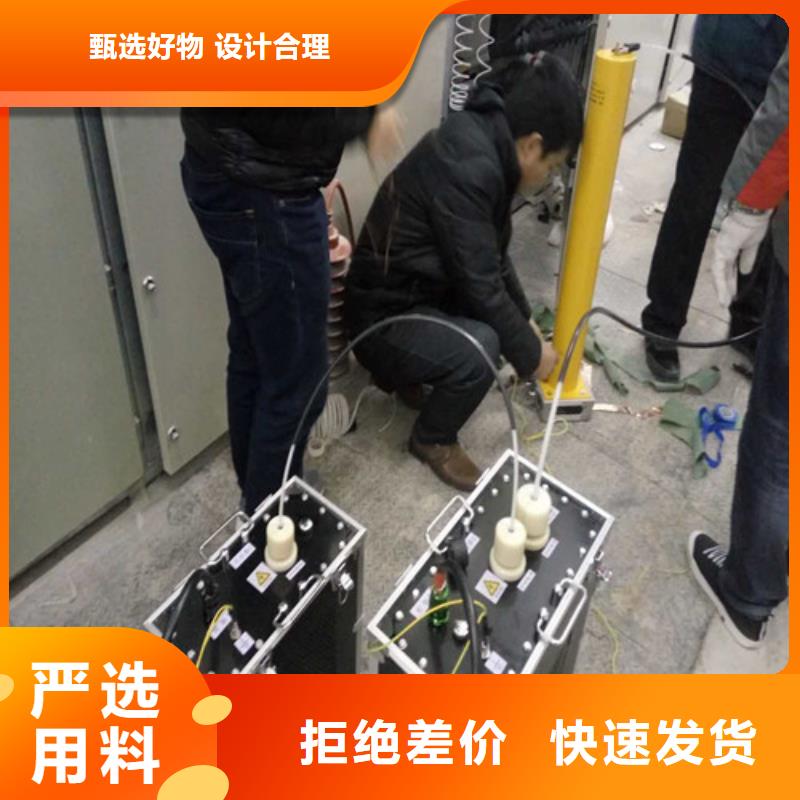

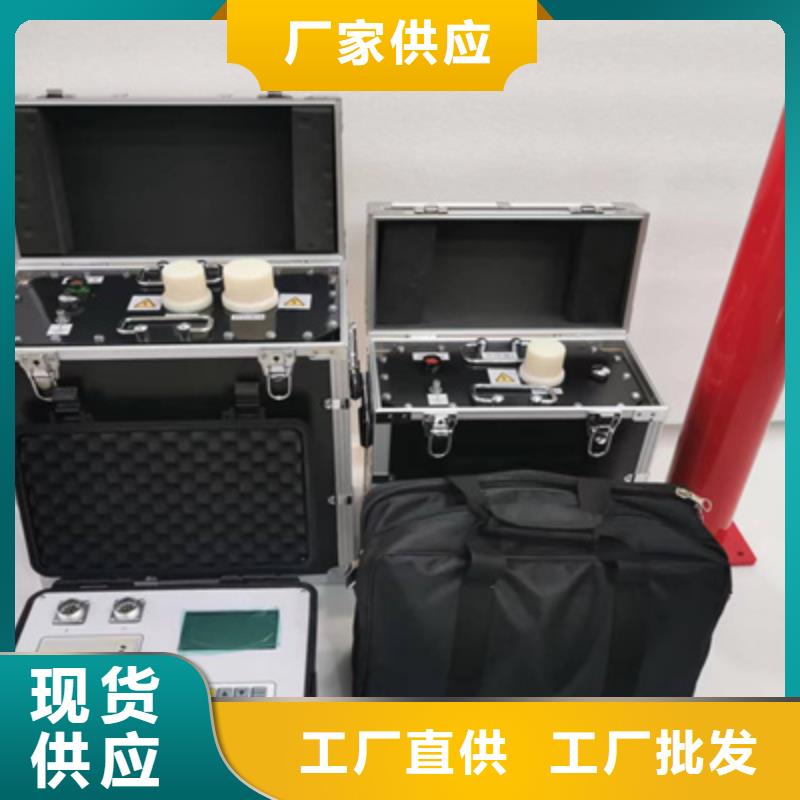

舟山超低頻高壓發生器 電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。3、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：Ｕo＝１０/√３kV所以試驗電壓峰值為：Ｕmax＝３Ｕo＝３×１０/√３kV＝√３×１０kV＝１７．３２kV4、試驗時間：3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時，可將試品電纜三相線芯并聯后，同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源，設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值，然后開始升壓試驗。升壓過程應密切監視高壓回路，監聽試品電纜是否有異常響聲。升至試驗電壓時，即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后，儀器自動停機。試驗中若無破壞性放電發生，則認為通過耐壓試驗。8、在升壓和耐壓過程中，如電流異常增大，電壓不穩，試品電纜發生異味，煙霧或異常響聲或閃烙等現象，應立即停止升壓，停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的，則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致，應將試品電纜清潔干燥處理后，再進行試驗。9、試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗

<舟山>天正華意電氣設備有限公司 變壓器有載分接開關測量儀靠譜廠家

變壓器有載分接開關測量儀靠譜廠家 <舟山>天正華意電氣設備有限公司

舟山超低頻高壓發生器 如電纜長度較短(小于300米)，試品電容小于0.05μF時不能正常升壓，此時請并聯高壓電容。九、請將高壓線尼龍端子按上面的編號旋到相應的尼龍座上，要保證高壓線接觸良好 接觸不好，會引起放電，燒壞高壓端。尼龍端子旋緊時 要注意力度過度旋緊可能會損壞尼龍端子。十、如果是配兩個升壓器的超低頻：當試驗電壓≤30KV時，可將升壓器號設定為I，此時只需I號升壓器升壓，II號升壓器不連接，也可將升壓器號設定為I＋II，此時I號升壓器和II號升壓器串聯使用；當試驗電壓＞30KV時，必須將I號升壓器和II號升壓器串聯使用，連接方法見說明書內操作說明。當輸出電壓≥70KV時，請將高壓電纜懸空！十一、控制輸出線接升壓器端的航空插頭需要往下壓再旋轉，才能拔出！十二、建議使用220V交流電源。若一定要使用發電機供電，由于0.1Hz超低頻是根據電源輸入頻率來調制的，對發電機有較高的要求，要求是：頻率50Hz±1％，電壓220V±5％，功率大于10KW，特別要求發電機輸出頻率穩定，頻率不隨負載的變化而變化（使用數碼變頻發電機），并且在發電機的輸出端并聯一只功率不小于800W的阻性負載(如電爐等)，以便穩定發電機的運轉速度，如果頻率不能穩定，肯定不能正常升壓。在整個升壓過程中，必須使用連續工作的阻性負載，不能使用會自動切斷的阻性負載(如電開水壺、有溫控開關的電爐，水開以后或者溫度達到后，會自動切斷負載)，否則一定會嚴重損壞儀器！！！十三、當開機時電源燈不亮或屏幕無顯示，可能是保險管燒了，換1只保險管就好，我們配有10只保險管備用。十四、如果需要長期工作（連續工作時間超過20分鐘），使用前請將注油孔打開，試驗完畢后，扭緊注油孔。十五、屏幕主菜單右下方有電壓輸入頻率顯示，電壓輸入頻率要求為50Hz±1％，超過這個范圍時，說明輸入電壓頻率不穩定，不能升壓，此時升壓一定會損壞設備！警告：在做電纜耐壓試驗時，必須將芯線和絕緣層物理上分離，不能用其它物品覆蓋在其上面，否則會引起高壓放電，損壞儀器！！！

舟山超低頻高壓發生器我公司多倍頻感應耐壓測試儀儀主要功能及其技術特點概述：1、本裝置具有一機多用特點：儀器可以用于電壓互感器及變壓器感應耐壓試驗，還可以用于其空載電流及伏安特性試驗并顯示伏安特性曲線，同時可以測量功率綜合參數（有功功率、無功功率、功率因數）。2、本裝置具有智能語音導航系統，全程語音導航操作讓用戶無障礙的使用設備，避免了人為的誤操作。2、本多倍頻感應耐壓測試儀具有過壓、過流、零位啟動、閃絡、過溫等保護功能，過壓過流保護值可以根據用戶需要整定。3、整套多倍頻感應耐壓測試儀單件重量輕，便于現場使用，設備還采取了獨特的抗震設計可保障設備在長途運輸過程中不會因過度震動而損壞。4、本多倍頻感應耐壓測試儀具有380V及220V雙電源供電系統，并具有自動和手動兩種工作模式，方便用戶根據現場情況靈活選擇，提高了現場的使用便利性及工作效率。5、本裝置試驗數據可通過隨機打印機直接打印，也可采取PC上位機程序下載，同時上位機軟件自動生成WORD版的標準試驗報告，此報告還可進行后期編輯處理并可直接打印使用。6、設備采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交互界面更為人性化。

<舟山>天正華意電氣設備有限公司 變壓器有載分接開關測量儀靠譜廠家

? 舟山超低頻高壓發生器分壓器：該多倍頻電源工作時可選擇高壓分壓器配置模式(默認是不配備)，如需要切換可以點擊相關按鈕選擇。(選配功能，需要訂貨時提出)?3、試驗電壓：設置當前試驗的目標電壓值。本設備電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小時，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，建議在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低 2％Ue。?4、容升電壓：設置當前被試品的容升電壓，可查表所得填入即可。5、電壓變比： 設置當前被試品的電壓變比值，可查銘牌所得填入即可。6、耐壓時間：達到目標電壓后，需要保持的時間。自動試驗中耐壓時間達到后會自動進行降壓，手動試驗中需要手動進行降壓。? 7、過壓保護：設置試驗電壓的極限值。電壓超過時自動終止試驗，一般比試驗電壓高 10％，可設置為額定電壓的1.2倍。當試驗電壓發生變化時，過壓保護會自動進行更新。8、過流保護：設置低壓輸出電流的值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流閃絡保護：實際閃絡保護電壓值設置值為試驗電壓的值；默認值為試驗電壓值的 0.4 倍。當試驗電壓發生改變時，閃絡保護電壓會自動更新。 客戶可以根據現場試驗情況進行修改。?

? 舟山超低頻高壓發生器自動試驗：當“參數配置”設置完成后，點擊“返回”退出到主界面。點擊“自動試驗”，進入“自動試驗”界面，顯示界面圖7所示（圖7）點擊“開始試驗”，系統自動按照預先設定的頻率進行升壓，并提示“正在升壓…”，當接近目標電壓時，系統會自動降低升壓速度，顯示界面如圖8 所示。(如有異常情況，請按下 “緊急停機”按鈕）（圖8）達到目標電壓后開始計時，并提示“耐壓計時中…”顯示界面如圖 9所示。(如有異常情況，請按下 “緊急停機”按鈕）（圖9）當計時到設置的耐壓時間時，系統自動降壓，左下角提示“正在降壓…”，顯示界面如圖10所示。(如有異常情況，請按下“緊急停機”按鈕）（圖10）當U輸出電壓降至0時，左下角提示“試驗完成”， 顯示界面如圖11所示（圖11）此時可以點擊“保存”按鈕，顯示界面如圖 12所示。輸入所要保存的試驗編號。然后點擊“確定”進行保存，或者點擊“取消”，放棄保存。（圖12）若點擊“確定”，可以對數據進行保存并進入到保存數據預覽界面如圖13所示。（打印功能為選配）（圖13）手動試驗：當“試驗參數”設置完成后，返回到主界面，點擊“手動試驗”，進入“手動試驗”界面，顯示界面如圖14所示點擊“開始試驗”，儀器就會按照預先設定的頻率進行輸出，并提示“試驗進行中…”顯示界面如圖15所示。（圖15）此時可以選擇合適的步進電壓并點擊“升電壓”進行升壓，當接近目標電壓時，可以改變步進電壓大小進行升壓或者降壓來達到目標電壓， 顯示界面如圖16所示。（圖16）當電壓升到設置的耐壓值時，“開始計時”按鈕由灰色變為狀態，此時可以點擊該按鈕進行計時，顯示界面如圖18所示。（圖18）當“耐壓時間”計時停止后，點擊“降壓停機”，系統自動降壓，顯示界面如圖19所示。（圖19）試驗完成后如果需要保存數據，點擊“保存”，來進行數據保存如圖20所示。（圖20）此時點擊“確定”，對數據進行保存并進入預覽界面如圖21所示，點擊“返回”退出不進行保存。（打印功能為選配）（圖21）如果在整個試驗過程中遇到緊急情況，請按下 “緊急停機”按鈕！系統會立刻停止輸出并進行歸零。數據查詢：降壓后返回主界面點擊“數據查詢”； 顯示界面如圖18所示。

---
