<阿拉善>天正華意電氣設備有限公司 阿拉善三相多功能標準表價格優勢大

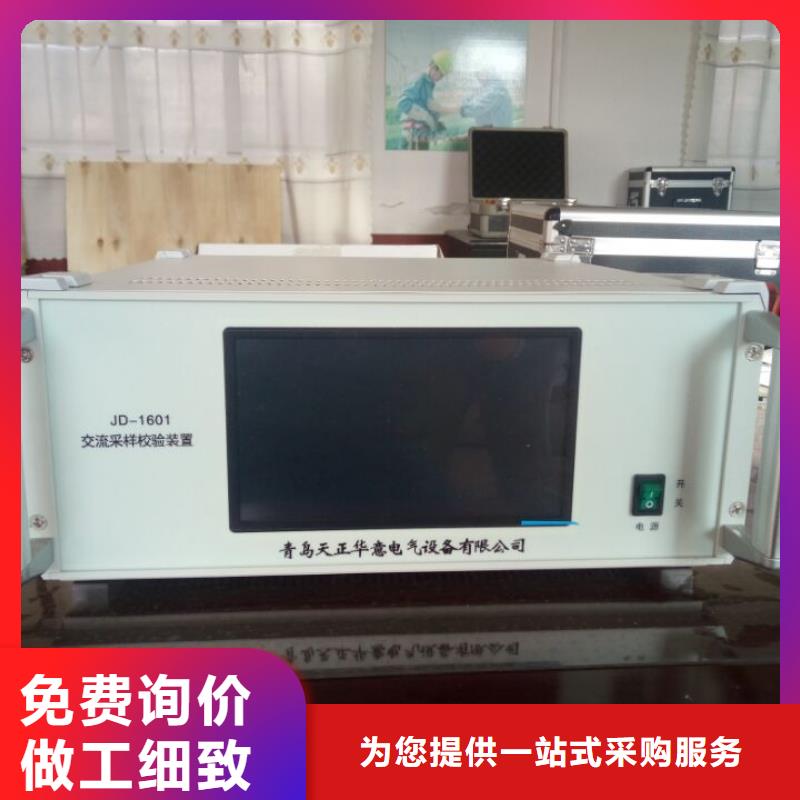

阿拉善交流采樣現場校驗儀 使用方法:5.1 儀器應置于通風良好，無日光直射、干燥、清潔的場所。本儀器的電源電壓為220V±10％，頻率為50Hz±1Hz。電源插座上地線應良好接地。5.2 電壓、電流輸出端開路（不接負載），所有電位器逆時針旋轉到底，再接通電源開關，預熱5分鐘（長期不用或濕度較大時，預熱時間應長一些），然后根據被檢儀表的性能和量程，選擇相應的檔位和開關位置。5.3電流輸出端開路或電壓輸出端短路時，將會出現“超載”顯示（OFLO），在恢復正常工作狀態后，請按復位鍵復位。5.4幅值調節可采用按鍵或電位器調節，通過鍵盤上的轉換開關選擇。5.5控制鍵盤說明：Ｖ　Ｉ　Ｆ　Φ　為電壓、電流、頻率、相位功能鍵。10　１　0.1　0.01　分別為上升調節鍵。10　１　0.1　0.01　分別為下降調節鍵。上述上升、下降鍵對于電壓、電流（步進）代表10％、1％、0.1％、0.01％；（75V、150V、300V量程分別為1/15、1/150、1/1500、1/15000；600V量程分別為1/12、1/120、1/1200、1/12000）對于頻率代表10Hz、1Hz、0.1Hz、0.01Hz；對于相位代表10°、1°、0.1°、0.01°。100％　50％　０　為輸出狀態鍵。對于電壓、電流分別代表該量程的100％、50％、0(輸出回零)。對于相位代表相位檢查，60°，0°。對于頻率代表×，×，50Hz。相位校零鍵。 復位 過載復位鍵。確認 測試數據確認（在帶通訊接口時使用）。＋30° -30° ＋180° 為相位快調鍵.開機后的狀態為:功能鍵Ｖ步進狀態頻率為50Hz相位為0°此時可直接調節電壓輸出的大小。

阿拉善交流采樣現場校驗儀諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“U幅度”、“U角度”、“I幅度”、“I角度”間移動，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過20％。）5. 3. 1. 2送數操作在圖4所示界面按屏幕下邊六個按鍵中的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變成“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下邊六個按鍵中的“步進”鍵即可。若在“手動送數”框里輸入錯了所需數值時，也可按一下“步進”鍵返回到步進狀態，再重新進入“送數狀態”，比按鍵移位重新輸入要快捷。輸出檢測交流電量送數手動送數C圖6在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”鍵，或“電流”鍵，或“因數”鍵，或“頻率”鍵，或“角度”鍵，即一步到位地輸出“相別”欄中所顯示相別狀態的上述各量（電壓、電流以當前量程的百分數輸入；因數、角度、頻率以實際值輸入；相別切換只針對電壓、電流、因數、角度有效。）。若輸入數值超出規定范圍，則以規定范圍值輸入。

<阿拉善>天正華意電氣設備有限公司 阿拉善三相多功能標準表價格優勢大

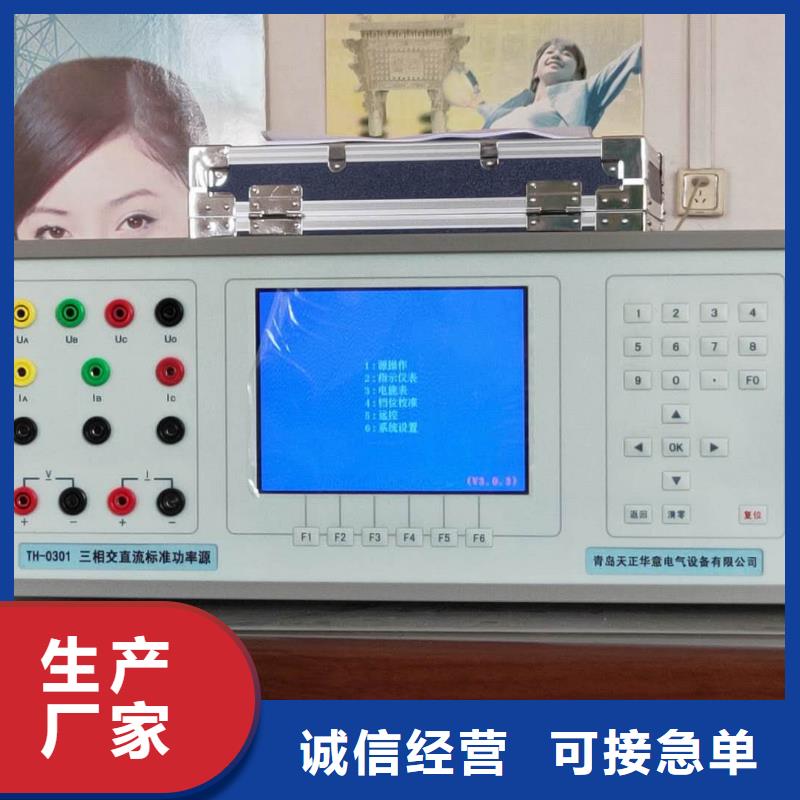

阿拉善交流采樣現場校驗儀操作說明5．1注意事項： 進行電表檢測前，通電預熱至少20分鐘。關機后至少30秒再開機。 電壓輸出不能短路，電流輸出不能開路。 在源操作中要改變電壓或電流檔位，需先將電壓或電流降為零，然后再切換檔位。校驗75mV表，需專用四芯測試線，輸出端在后板上。＊ 裝置檢定三相兩元件表時，被檢儀表的B相接裝置電壓的公共端Uo（黑端）。 裝置檢測交流單相表時，被檢儀表輸入接裝置的A相輸出端。 裝置檢定電流輕負載表時，請將后板重載/輕載開關向下切換到“輕載（切到“重載”時裝置交流電流輸出為輸出容量；“輕載”時輸出容量約是重載時的一半）。如遇裝置工作時發出持續的蜂鳴聲，或電壓、電流升不起來時，須關機檢查。＊ 關機的順序是先將電壓、電流退到零，再撳電源開關。按存儲鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！進行初始化時，不可中斷電源，以免數據遭到破壞！交流采樣器·變送器·儀表校驗裝置1：源操作：指示儀表3：變送器4：交流采樣5：檔位校準6：遠控青島天正華意電氣設備有限公司圖35. 主菜單開機后液晶顯示器出現圖3所示主菜單畫面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作源操作是指在裝置輸出范圍內，根據需要對交流、直流輸出進行設置，可采用“比對法”進行檢測儀表。源操作分為“交流輸出設置”操作和“直流輸出設置”操作。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示如圖4。在這里，可根據需要對交流源輸出進行設置。

<阿拉善>天正華意電氣設備有限公司 阿拉善三相多功能標準表價格優勢大

阿拉善交流采樣現場校驗儀 如需進行其它檔位、其它相別的源校準時，只要按“7”鍵切換到所需校的檔位，再按數字鍵“8”選擇其它相，選好后按本節A．2校準方法校準。檔　位 交流電壓檔位表校準在圖29界面中，按“9”鍵進入“交流電壓檔位表校準”界面如圖31。同樣通過數字鍵“7”選擇檔位；數字鍵“8”切換相別；數字鍵“9”可切換到交流電壓檔位“源校準”。其校準方法與源校準一樣。C 存儲每完成一檔的各相電壓檔位源、表校準后，先按“存儲”鍵再按“OK”鍵以確認新的校準系數。D 復位完成全部交流電壓和交流電流校準工作后，按“復位”鍵裝置進入開機初始狀態。只有按了“復位”鍵以后新的校準系數才起作用。如果未按“復位”鍵而按“返回鍵”退出檔位校準回到主菜單，又由主菜單進入源操作界面或校表界面，裝置將執行校準前的數據而不是校準后的數據。5．7. 2. 1. 2 交流電流校準在任意檔位校準界面中，按屏幕下方的“交流I”鍵即可進入“交流電流檔位源（表）校準”界面。交流電流校準也分為交流電流檔位“源校準”和交流電流檔位“表校準”。其校準操作與交流電壓校準方法一樣。5．7. 2. 1. 3 直流電壓校準直流電壓校準分為直流電壓檔位源零點校準、直流電壓檔位源滿度校準、直流電壓檔位表零點校準、直流電壓檔位表滿度校準。其中“直流電壓檔位表零點校準”、“直流電壓檔位表滿度校準”用于測量變送器輸出的內置標準表的校準。A 直流電壓檔位源零點校準A．1 在任意檔位校準界面中按“直流U”鍵，即可進入“直流電壓檔位源零點（表零點、源滿度、表滿度）校準”界面。可通過數字鍵“9”、“0”選擇“直流電壓源零點校準”界面如圖32。“8”鍵在此無效，因為直流只有一相輸出。

<阿拉善>天正華意電氣設備有限公司 阿拉善三相多功能標準表價格優勢大

阿拉善交流采樣現場校驗儀交流采樣器檢定在圖26界面中，設置完所有參數和檢定點后，按屏幕下方的“開始”鍵（如果出現錯誤提示，可重新輸入正確值再按“開始”鍵。注意：所選方案中的負荷點與接線方式是否符合。）顯示如圖28所示。圖中“標準值”是指內置標準測得的一次電量實際值（如果未設定一次值，則測得值為二次值）；“指示值”是指被檢交流采樣器在該檢定點的理論指示值；“誤差”是指引用誤差，以百分數表示。裝置將根據所輸入的信息和選定好的檢定點，自動切換接線方式；檔位量程并自動升到選定好的個檢定點。此時，可用屏幕下方的步進鍵（例如“1％”或“0.1Hz”等，由電量類型決定）調節輸出電量，使被檢交流采樣器讀數等于圖中的“指示值”，按“0K”鍵，則顯示此點誤差。然后，裝置將輸出電量自動定在第二個檢定點附近，用屏幕下方的步進鍵調節輸出電量，使被檢交流采樣器讀數等于“指示值”，按“0K”鍵，則顯示第二個檢定點誤差。依次類推，完成全部選定好的檢定點測量后，可通過“”、“”鍵查看各檢定點的誤差。圖28中“上升”鍵表示輸出電量調節處于步進上升狀態，按此鍵則“上升”變為“下降”，表示輸出電量調節處于下降狀態，上升下降可來回切換。各檢定點檢定完后，屏幕左下出現“存儲”鍵。按“存儲”鍵屏幕要求輸入“表號”和“檢測時間”。輸入“表號”和“時間”后按“0K”鍵，數據存入裝置內的“非易失存儲器”中，以備隨時查看和上傳計算機。若不想存儲此次檢定數據，按“返回”鍵即可。

---
