產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 6 |
產品顏色 | 白 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |
范圍 | 電機定子綜合測試儀源頭好貨供應范圍覆蓋黑龍江省、哈爾濱市、齊齊哈爾市、鶴崗市、大慶市、佳木斯市、牡丹江市、黑河市、綏化市、大興安嶺市 愛輝區、嫩江市、遜克縣、孫吳縣、北安市、五大連池市等區域。 |
黑河錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示,在結果查看器中選擇生成報告類型,然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告,試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣,并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括:單色WORD報告,彩色WORD報告,EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括:1)數據采集時的實時示波2)數據采集完成后對數據進行波形回放3)數據波形的整體放大,整體縮小,X軸放大,X軸縮小,定位,撤銷操作等4)數據波形的參數統計,統計內容包括平均值, 值,小值,開關量跳動次數,以及這些參數所對應的時間軸5) 對單條曲線進行,Y軸放大,Y軸縮小,Y軸上移/下移/平移,雙線統計等操作6)通道名稱定義,物理量單位定義示波器組件外形如圖5所示,左右兩邊的工具欄是針對示波器的操作,當鼠標離開工具欄時,工具欄會自動收起顯示當前的坐標系,當鼠標進入工具欄的文字提示處時,工具欄會自動打開,顯示可以進行的操作按鈕。針對于示波器的操作包括:通道與坐標設置,圖形放大,縮小,X軸放大,X軸縮小,參數統計,撤銷操作,坐標自動選擇,數據定位,單線統計分析,單線上移,單線下移,單線平移,單線放大,單線縮小,應用當前坐標設置至模板等操作。圖13 通道設置1)通道與坐標設置完成通道名稱定義,單位定義,顏色設置,是否顯示,信號坐標范圍,時間軸范圍,當前坐標系配置等設置功能。其中通道設置如圖13所示,其中通道1,通道2……通道12對應儀器主機面板的CH1,CH2…..CH12等12個物理通道,通道名稱文本框是信號通道在該試驗模板中的物理量名稱,后面緊跟的是物理量的單位,展示時曲線的顏色, 當是否顯示復選框選中時,曲線將顯示在示波器中,否則曲線將不在示波器中展示。
黑河錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件,并可上傳文件到本地硬盤,具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵,選擇彈出菜單的“實時顯示/諧波分析”,進入實時諧波分析畫面。諧波分析畫面支持的操作:F1:運行/暫停F2:保存當前數據到存儲器。記錄的類型用圖標標記,文件擴展名為“HAR”。在記錄列表中,可以打開、刪除記錄。F3:選擇模擬通道保存的數據作為一種記錄,可以用記錄列表對話框(按“菜單”鍵,選擇彈出菜單的“記錄”)打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示,選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

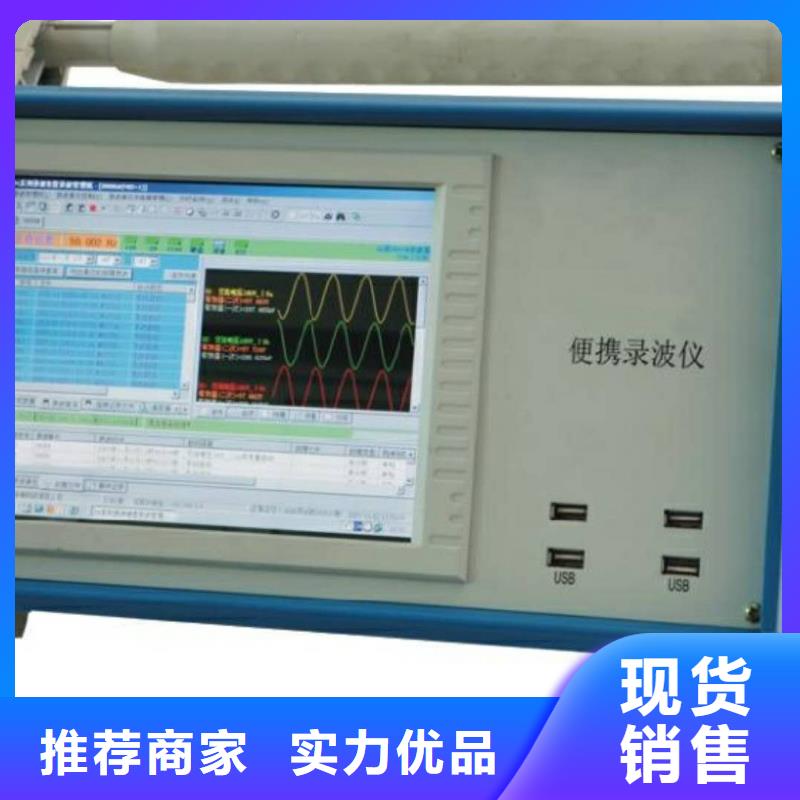

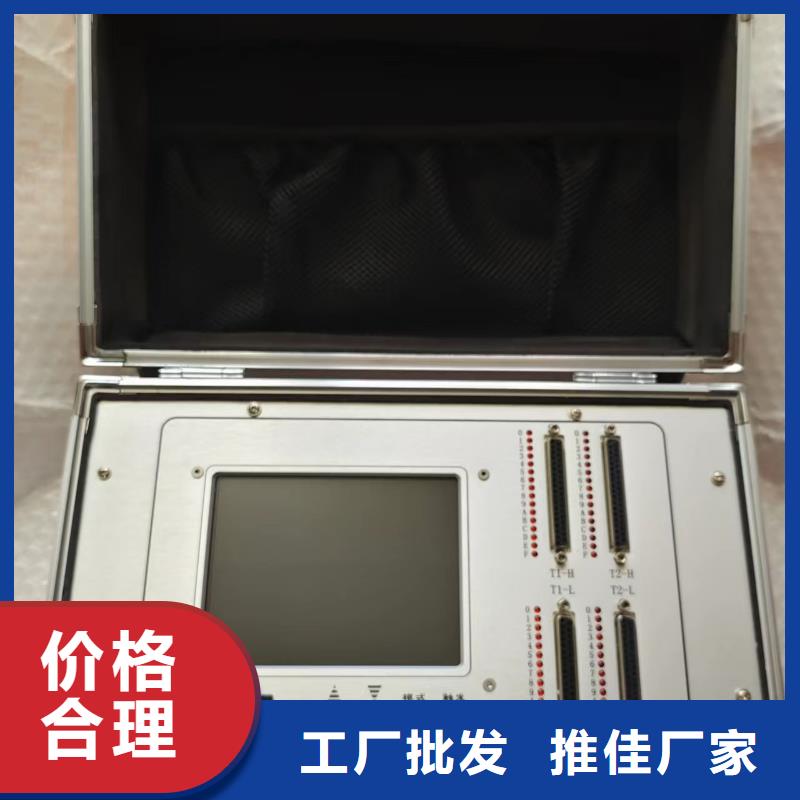

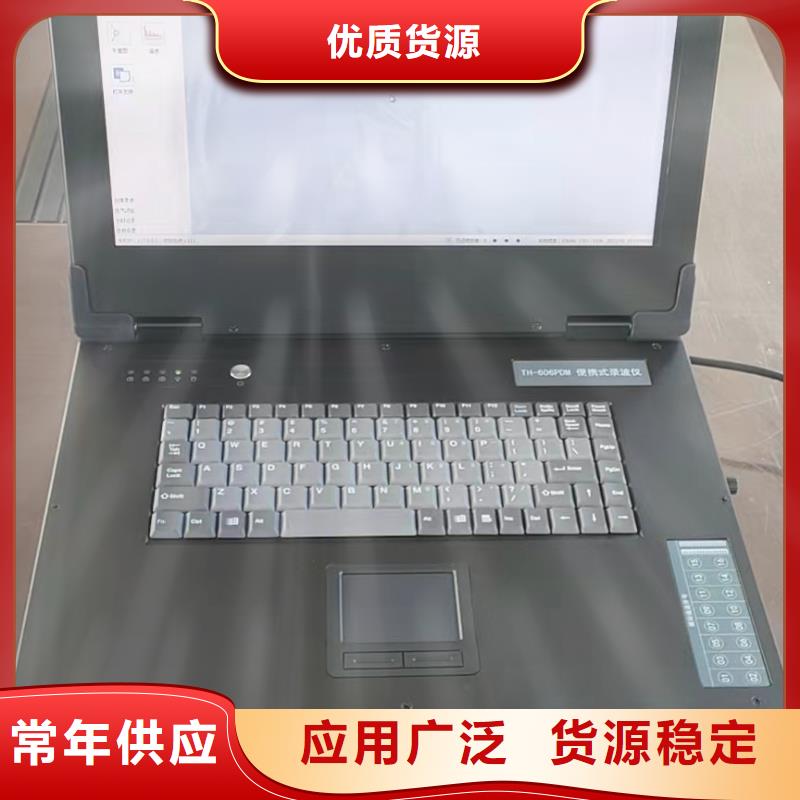

<黑河>天正華意電氣設備有限公司 黑河電機定子綜合測試儀源頭好貨黑河錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器,儀器內部軟件預置了針對發電機調試的試驗模板,使用戶可以通過記錄儀很方便的完成發電機短路特性試驗,空載特性試驗,勵磁系統擾動試驗,勵磁系統10%階越試驗,滅磁常數測量,自準同期裝置校驗,機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件,進行圖形分析,組合運算,有效值計算,交流功率計算,三相對稱性分析,頻譜分析,諧波分析,曲線相關性分析,圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告,也可以通過軟件生成JPG圖片導出,以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入,12路有源開關量輸入和3路開出量信號, 采樣頻率可達100KHZ,基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離,以避免試驗中不同電位點的連接問題導致被測系統發生故障。

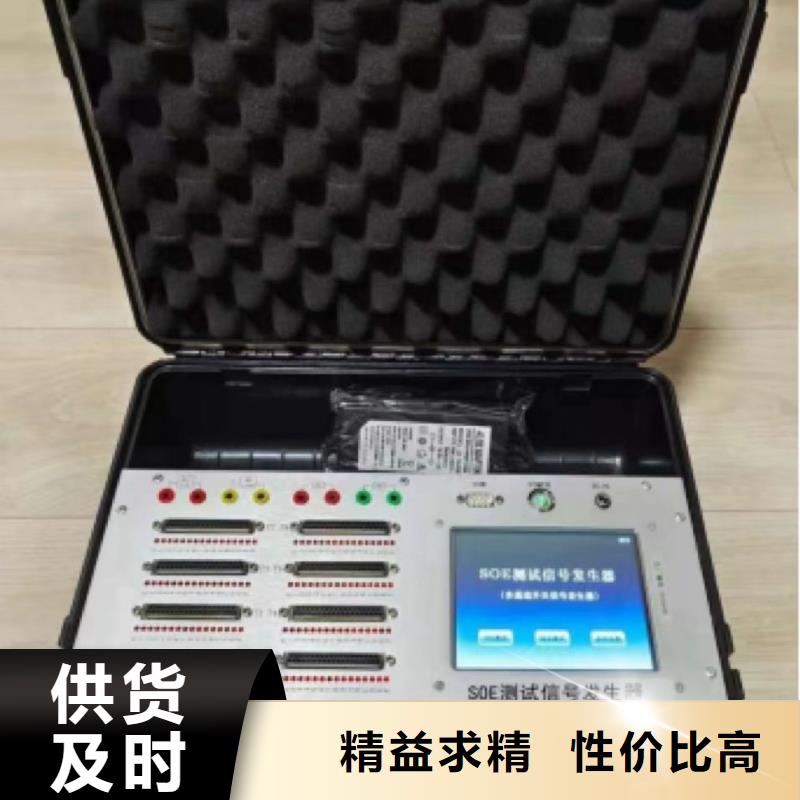

<黑河>天正華意電氣設備有限公司黑河SOE測試儀開關信號發生器錄波儀使用說明書青島天正華意電氣設備有限公司手持式多功能型SOE測試儀,是我公司研制的系列SOE測試設備之一。具有16個高性能電子接點型開關量輸出通道和多個輔助測量IO通道。具有多種模式的SOE測試功能(順序觸發、逆序觸發、重復脈沖)SOE測試儀內置鋰離子電池,無需AC 電源即可連續工作8小時以上。彩色液晶顯示器和智能按鍵構成友好的人機界面,設置操作一目了然。超便攜的手持式設計使得非常適合于工業現場測試,也可用于科研單位的試驗室、計量室等。外型圖標配附件_16通道測試線 標配附件_AC電源充電器 標配附件_便攜式儀器包一、 開關信號發生器(SOE測試)技術參數1、基本參數開關量輸出通道:16個無極性模擬接點開關輸出模式:順序觸發,逆序觸發、重復脈沖觸發間隔:0.1ms-999.9ms(以0.1ms為單位可調)遙信寬度: 1ms-9999ms遙信間隔時間:1ms-9999ms遙信重復次數:1- 99時基精度:±3us(1ms間隔測試)穩 定 度:優于20ppm內置電源:14.8V3AH鋰離子電池(可連續工作8小時以上)外接電源:AC220V50Hz功率消耗:<10W工作溫范圍:-10-55℃外形尺寸: 130*240*60mm(手持機)整機重量:1200g2、開關量輸出通道特性:
黑河錄波儀軟件操作3.1 儀器啟動與關閉在開啟儀器電源之前,首先連接儀器主機箱和通信終端之間的連接電纜,儀器的電源開關和插座在儀器主機箱右側,電源附件的保險管型號為0.5A。儀器的主機和操作終端都過主機電源系統供電。關閉儀器時,首先使用軟件界面上的關閉系統,將儀器的所有軟件系統關閉,然后待儀器界面提示:It is now safe to turn off your computer時,將主機箱右側的電源開關切斷3.2 儀器系統參數設置儀器系統參數設置功能用于設置試驗單位,試驗人員,試驗地點,自動生成試驗報告的頁腳,頁眉信息,試驗編號等。儀器參數設置內容主要在試驗報告中展現,在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存,下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能,即使儀器C盤下的文件系統被改變,下次啟動計算機時所有的改變將會被自動恢復,所以當需要升級軟件時,用戶必須從廠家獲得升級包,并將升級包置于U盤的根目錄下,點擊軟件主界面的升級按鈕,升級完成后,通過軟件主界面的“關閉系統”按鈕關閉儀器,此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤,通過虛擬鍵盤用戶可以實現文字和數據輸入等功能,虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致,當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開,點擊虛擬鍵盤的”HIDE”鍵時,虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示,可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下:1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”+“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“>”左移和右移光標6 “UP”和“DN”上移,下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法,在儀器試驗選擇主菜單打開手寫輸入快捷菜單,在一起左上角會顯示“手寫”的橙色小塊,按住橙色小塊拖動可以改變其位置,單擊橙色小塊時可以開啟和關閉手寫鍵盤。
<黑河>天正華意電氣設備有限公司 黑河電機定子綜合測試儀源頭好貨黑河錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示,在結果查看器中選擇生成報告類型,然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告,試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣,并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括:單色WORD報告,彩色WORD報告,EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括:1)數據采集時的實時示波2)數據采集完成后對數據進行波形回放3)數據波形的整體放大,整體縮小,X軸放大,X軸縮小,定位,撤銷操作等4)數據波形的參數統計,統計內容包括平均值, 值,小值,開關量跳動次數,以及這些參數所對應的時間軸5) 對單條曲線進行,Y軸放大,Y軸縮小,Y軸上移/下移/平移,雙線統計等操作6)通道名稱定義,物理量單位定義示波器組件外形如圖5所示,左右兩邊的工具欄是針對示波器的操作,當鼠標離開工具欄時,工具欄會自動收起顯示當前的坐標系,當鼠標進入工具欄的文字提示處時,工具欄會自動打開,顯示可以進行的操作按鈕。針對于示波器的操作包括:通道與坐標設置,圖形放大,縮小,X軸放大,X軸縮小,參數統計,撤銷操作,坐標自動選擇,數據定位,單線統計分析,單線上移,單線下移,單線平移,單線放大,單線縮小,應用當前坐標設置至模板等操作。圖13 通道設置1)通道與坐標設置完成通道名稱定義,單位定義,顏色設置,是否顯示,信號坐標范圍,時間軸范圍,當前坐標系配置等設置功能。其中通道設置如圖13所示,其中通道1,通道2……通道12對應儀器主機面板的CH1,CH2…..CH12等12個物理通道,通道名稱文本框是信號通道在該試驗模板中的物理量名稱,后面緊跟的是物理量的單位,展示時曲線的顏色, 當是否顯示復選框選中時,曲線將顯示在示波器中,否則曲線將不在示波器中展示。
黑河錄波儀模擬量曲線的顏色,與窗口右側光標實時值的顏色一致。開關量從下向上依次排列,坐標系右側的“∠xxxx”標明開關量的代號,符號“∠”的尖角位置與開關量的“斷開”狀態對應,高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置,請參見“設置/開關通道”。按“Tab”鍵,切換畫面操作組,共有4組操作:“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →: 放大時間軸,波形橫向壓縮。方向鍵 ←: 縮小時間軸,波形橫向展開。方向鍵 ↑: 放大縱軸(標幺值軸),波形縱向壓縮。方向鍵 ↓: 縮小縱軸(標幺值軸),波形縱向展開。9.2.2.移動方向鍵 →: 只有在暫停狀態下有效,波形向左移動。方向鍵 ←: 只有在暫停狀態下有效,波形向右移動。方向鍵 ↑: 縱軸零點上移,波形向上移動。方向鍵 ↓: 縱軸零點下移,波形向下移動。9.2.3.光標1、光標2方向鍵 →: 光標右移方向鍵 ←: 光標左移如果錄波儀當前的采樣頻率為100kHz,且與“電氣試驗”聯機,則不支持實時波形功能。如果先進入了實時波形畫面,再與電氣試驗聯機,則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框,選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。
<黑河>天正華意電氣設備有限公司黑河錄波儀運算組合分析程序運算組合程序使用戶可以對儀器的通道數據進行二次運算,運算符號包括,加,減,乘,除,積分五種,運算所得的波形還是以示波器的形式展現。運算組合設置界面如圖17所示注意:運算組合,參數統計,交叉圖形,頻譜分析和諧波分析等功能都是針對示波器當前時間窗口的曲線進行運算組合運算后所得的數據還是以示波器形式展現,并且時間窗口的長度與原始數據一致,進行組合運算時,各運算后的通道名稱可以重新定義如圖17所示,當某一通道后的運算變量有一項不為0時,該通道就會被選擇,如果通道全部為0則該通道不會在運算后顯示。圖17組合運算參數設置3.12 交叉圖形程序交叉圖形程序使用戶可以對所采集的任意通道數據進行相關性分析,按照圖18所示的設置界面,選擇某一通道作為X軸,某一通道作為Y軸就可以繪制示波器當前時間窗口對應波形的關系特性曲線。例如選擇同一通道作為X軸和Y軸時,此時的關系為Y=X曲線。其對應曲線為一條過0點,斜率為1的直線如圖19所示圖18 交叉圖形工具通道選擇圖19 交叉圖形關系曲線3.13 傅里葉分析頻譜程序儀器軟件系統還內置了頻譜分析程序,將示波器的數據定位在某一時間窗口,點擊頻譜分析后,在圖20參數設置界面選擇要進行分析的通道,儀器會自動計算數據的傅立葉頻譜,并繪制頻譜曲線如圖21所示。注意在進行頻譜分析時請確保信號的當前時間窗口數據點數為128至2000之間,如果要分析的信號為周期信號,請確保示波器的當前時間窗口展示的是信號的完整周期
<黑河>天正華意電氣設備有限公司 黑河電機定子綜合測試儀源頭好貨黑河錄波儀軟件操作3.1 儀器啟動與關閉在開啟儀器電源之前,首先連接儀器主機箱和通信終端之間的連接電纜,儀器的電源開關和插座在儀器主機箱右側,電源附件的保險管型號為0.5A。儀器的主機和操作終端都過主機電源系統供電。關閉儀器時,首先使用軟件界面上的關閉系統,將儀器的所有軟件系統關閉,然后待儀器界面提示:It is now safe to turn off your computer時,將主機箱右側的電源開關切斷3.2 儀器系統參數設置儀器系統參數設置功能用于設置試驗單位,試驗人員,試驗地點,自動生成試驗報告的頁腳,頁眉信息,試驗編號等。儀器參數設置內容主要在試驗報告中展現,在軟件操作主界面中點擊“儀器設置按鈕”出現圖6所示儀器設置對話框。所有的設置信息都會被自動保存,下次再次啟動軟件時系統會維持上次修改的運行參數。圖6 儀器設置3.3 軟件系統升級一般情況下儀器的軟件系統具有自恢復功能,即使儀器C盤下的文件系統被改變,下次啟動計算機時所有的改變將會被自動恢復,所以當需要升級軟件時,用戶必須從廠家獲得升級包,并將升級包置于U盤的根目錄下,點擊軟件主界面的升級按鈕,升級完成后,通過軟件主界面的“關閉系統”按鈕關閉儀器,此時所有的改變信息都將被存入儀器。下次啟動時儀器將使用升級以后的新軟件3.4 虛擬鍵盤使用儀器啟動時會自動加載虛擬鍵盤,通過虛擬鍵盤用戶可以實現文字和數據輸入等功能,虛擬鍵盤的按鍵位置和功能與實際物理鍵盤一致,當虛擬鍵盤啟動后在屏幕右上角能看到如圖7所示的橙色按鈕。圖7 虛擬鍵盤啟動圖標點擊該按鈕時虛擬鍵盤被展開,點擊虛擬鍵盤的”HIDE”鍵時,虛擬鍵盤被隱藏。如果儀器中無橙色方塊顯示,可以通過儀器主界面的啟動虛擬鍵盤按鈕啟動鍵盤。虛擬鍵盤的常見操作如下:1 “HIDE” 隱藏虛擬鍵盤2“ENT”回車確認選擇3 “FN”+“EXI”關閉虛擬鍵盤程序4“CAP”大寫輸入鎖定5“>”左移和右移光標6 “UP”和“DN”上移,下移光標虛擬鍵盤的外形如圖8所示。需要在儀器中輸入中文時可以開啟手寫輸入法,在儀器試驗選擇主菜單打開手寫輸入快捷菜單,在一起左上角會顯示“手寫”的橙色小塊,按住橙色小塊拖動可以改變其位置,單擊橙色小塊時可以開啟和關閉手寫鍵盤。
<黑河>天正華意電氣設備有限公司 黑河電機定子綜合測試儀源頭好貨 黑河電機定子綜合測試儀源頭好貨 <黑河>天正華意電氣設備有限公司黑河錄波儀、實時監測運行中,錄波儀實時進行有效值、派生量計算,所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源,通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時,不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵,選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值,以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1:運行/暫停F2:切換顯示頁面F3:設置;選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵,選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作:F1:運行/暫停。F2:保存當前數據到存儲器。記錄的類型用圖標標記, 文件擴展名為“WVF”。在記錄列表中,可以打開、刪除記錄。F3:選擇模擬通道、開關通道。Tab:操作切換方向鍵:決定于當前的操作定義。畫面橫向為時間軸,中點為零點;縱向為幅值,由于各模擬量的額定值可能不同,為方便比較,縱軸采用標幺制,即為“實時值/額定值”。而光標對應處顯示為有名值(實際值)。

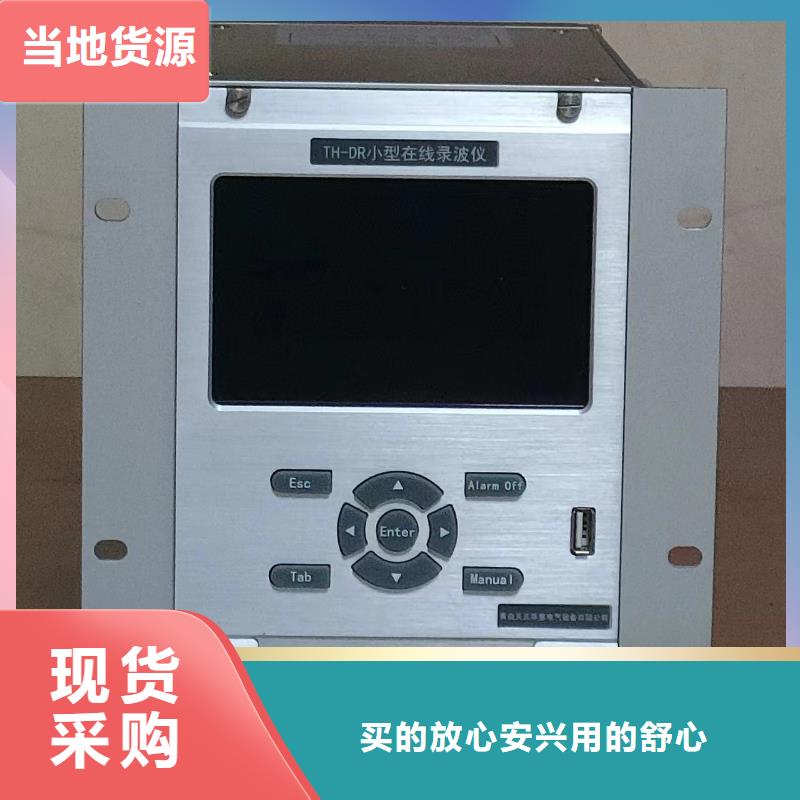

黑河錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離,隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率,以滿足不同應用需要。 采樣頻率為100K/s(2路模擬通道、16路開關通道),當24路模擬量、16路開關量全部打開時,錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量,包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視,多種故障啟動方式在任何運行狀態下,錄波儀都根據用戶設置的啟動量、啟動方式、啟動值,實時監視接入量,一旦滿足啟動判據,即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機(PC機),錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機,錄波儀可以進行發電機總啟動電氣試驗,包括發電機、勵磁機的短路、空載試驗,勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4"TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序,可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口,可以直接連接PC機,也可接入局域網。?PC軟件PC軟件運行于Windows平臺,通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。
<黑河>天正華意電氣設備有限公司黑河錄波儀在設置過程中,有時需要輸入數字,錄波儀的數字輸入框采用方向鍵操作。錄波儀對每個數字輸入框預先定義了格式,包括:整數位數、小數位數、是否有負號。例如,對于模擬量額定值,數字預先定義的格式為:4位整數、3位小數、可以有負號。某模擬量的額定值為15.75,在設置對話框中,輸入框沒有獲得輸入焦點時的狀態:按Tab鍵,使其獲得輸入焦點:此時可以使用方向鍵→、←選擇要改變的位,然后用方向鍵↓、↑改變該位的值;對于 位,如果格式規定可以有負號,則在“0”時,按方向鍵↓出現負號。5.5.畫面信息條在“實時顯示/波形”等畫面,屏幕右側出現信息條。信息條分為:方向健定義區:指示當前的方向健功能定義,使用Tab鍵輪換功能。光標信息區:顯示2個光標在時間軸上的位置。放大/縮小 移動光標1光標2六、設置按“菜單”鍵,選擇彈出菜單的“設置”,可以進入以下的設置項。受錄波儀的鍵盤限制,部分需要輸入字母、漢字的設置內容,需要在PC機上進行。6.1.采樣頻率錄波儀的模擬量、開關量使用相同的采樣頻率,同步采樣。可選用的 采樣頻率取決于采樣的模擬通道的數目,對應關系請參見“技術規格”一章的相關說明。使用上、下箭頭鍵,選擇錄波儀當前使用的采樣頻率,如果選擇超過了 可用值,錄波儀會給出提示,并自動選用當前可用的 值。6.2.通訊6.2.1串行口設置串行口的波特率;對于具有485接口的型號,還在此選擇使用的串行端口號(COM1、COM2)。串行口:用隨機附帶的專用串口通訊電纜(5芯),連接PC機串口。波特率: 4800 – 115200可選;由用戶選擇能夠保證通訊穩定的 值。注意:更改錄波儀的串口設置后,應關機,重新啟動。
<黑河>天正華意電氣設備有限公司黑河錄波儀、實時監測運行中,錄波儀實時進行有效值、派生量計算,所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源,通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時,不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵,選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值,以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1:運行/暫停F2:切換顯示頁面F3:設置;選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵,選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作:F1:運行/暫停。F2:保存當前數據到存儲器。記錄的類型用圖標標記, 文件擴展名為“WVF”。在記錄列表中,可以打開、刪除記錄。F3:選擇模擬通道、開關通道。Tab:操作切換方向鍵:決定于當前的操作定義。畫面橫向為時間軸,中點為零點;縱向為幅值,由于各模擬量的額定值可能不同,為方便比較,縱軸采用標幺制,即為“實時值/額定值”。而光標對應處顯示為有名值(實際值)。

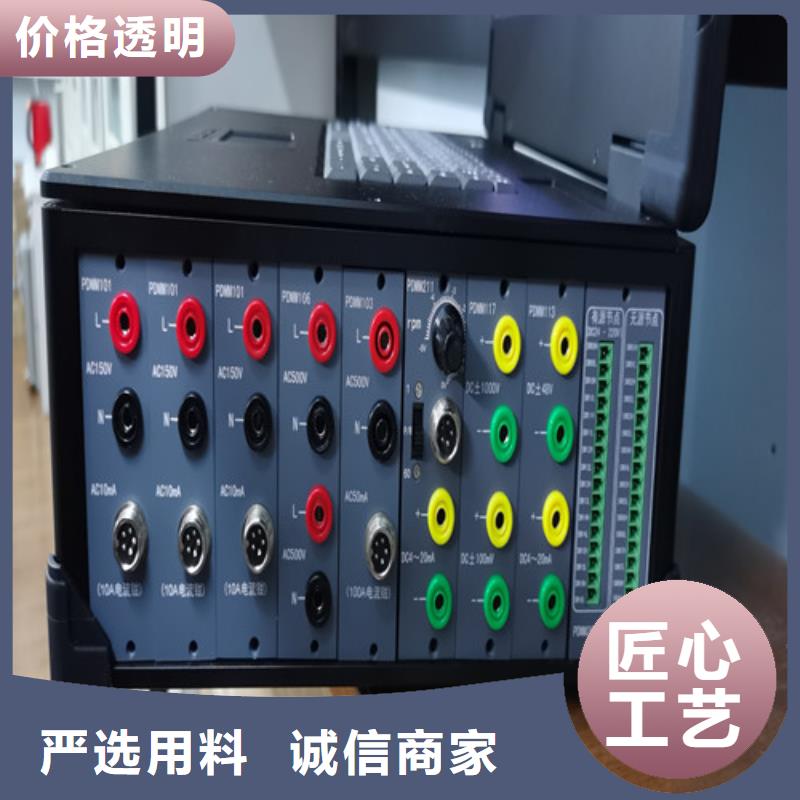

<黑河>天正華意電氣設備有限公司 黑河電機定子綜合測試儀源頭好貨黑河錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型,即交流信號、直流信號、轉速、4~20mA信號。每個類型各有不同的計算方法。交流信號:用RMS(均方根)算法計算有效值。當外接互感器(如PT、CT)時,變比一次/變比二次分別對應互感器的標稱一次值/二次值,例如15KV/100V、12kA/5A。直流信號:采用20ms平均值計算有效值。當外接互感器(分流器)時,變比一次/變比二次分別對應互感器的標稱一次值/二次值,例如1500A/75mV。轉速:轉速通道處理并提取轉速信號的過零點信息,根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4~20mA信號:與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時,4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點(通道內部輸出+24V)8路有源節點(有源節點外部電壓:DC12V~220V)。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量,各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓>50% 電流>10%無功功率 0.5% sinφ1.0–0.5 電壓>50% 電流>10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入參量的狀態滿足啟動判據時,即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄,模擬量波形可以采用分段記錄。
黑河電機定子綜合測試儀源頭好貨黑河錄波儀功能特征?電氣隔離18路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離,隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率,以滿足不同應用需要。 采樣頻率為100K/s(2路模擬通道、16路開關通道),當18路模擬量、16路開關量全部打開時,錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量,包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視,多種故障啟動方式在任何運行狀態下,錄波儀都根據用戶設置的啟動量、啟動方式、啟動值,實時監視接入量,一旦滿足啟動判據,即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機(PC機),錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機,錄波儀可以進行發電機總啟動電氣試驗,包括發電機、勵磁機的短路、空載試驗,勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4"TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序,可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口,可以直接連接PC機,也可接入局域網。?PC軟件PC軟件運行于Windows平臺,通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。二、技術規格1.18路同步采樣模擬通道?模擬通道A/D分辨率 : 16位?有效值準確度: 0.2%錄波儀裝有6個模擬信號處理模塊,每個模塊由3路模擬通道組成。
<黑河>天正華意電氣設備有限公司 黑河電機定子綜合測試儀源頭好貨黑河錄波儀數據分析程序儀器內置的數據分析軟件主要包括:波形展示和分析工具,組合運算工具,交叉圖形工具,頻譜分析工具,諧波分析工具,有效值計算工具,交流功率計算工具,三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示,數據分析中的波形放大,縮小,定位,參數統計等,以及整個試驗模板的通道展示名稱,單位,時間窗口范圍,通道坐標范圍,是否隱藏通道,當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能,當數據采集完成后,用戶可以使用該工具對當前示波器時間窗口中的圖形進行加,減,乘,除和積分等運算,運算結果還是以示波器形式展現,用戶可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能,用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線,還可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能,用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換,以獲取該信號的頻譜圖形,然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算,以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算,計算的指標包括有功功率,無功功率,視在功率,有效值,功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流,計算每個信號的有效值,每一相的有功功率,無功功率,視在功率,功率因素以及三相電壓和電流的零序分量,正序分量,負序分量,并繪制各個信號,分量的相量圖。第三章 軟件操作
