鶴壁交流采樣現場校驗儀諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“U幅度”、“U角度”、“I幅度”、“I角度”間移動，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過20％。）5. 3. 1. 2送數操作在圖4所示界面按屏幕下邊六個按鍵中的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變成“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下邊六個按鍵中的“步進”鍵即可。若在“手動送數”框里輸入錯了所需數值時，也可按一下“步進”鍵返回到步進狀態，再重新進入“送數狀態”，比按鍵移位重新輸入要快捷。輸出檢測交流電量送數手動送數C圖6在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”鍵，或“電流”鍵，或“因數”鍵，或“頻率”鍵，或“角度”鍵，即一步到位地輸出“相別”欄中所顯示相別狀態的上述各量（電壓、電流以當前量程的百分數輸入；因數、角度、頻率以實際值輸入；相別切換只針對電壓、電流、因數、角度有效。）。若輸入數值超出規定范圍，則以規定范圍值輸入。

鶴壁交流采樣現場校驗儀 頻率變送器檢測 在“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“頻率”鍵，選擇頻率變送器檢測。“頻率范圍”欄目中通過鍵，可選擇五種變送器輸入范圍：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對包括和標稱值在內的各均勻校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量三項做出過“是的選擇，裝置將做相應測試并在“誤差”欄顯示結果。功率因數變送器檢測 在“XX變送器參數輸入XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“因數”鍵，選擇功率因數變送器檢測。功率因數變送器檢測提供三相三線和三相四線兩種接線方式，可在“接線方式”欄目里選擇（“3/3”方式時，裝置自動將Ua、Uc的電壓和Ia、Ic的電流升至被檢變送器額定電壓、電流值的；“3/4”方式時，裝置自動將Ua、Ub、Uc的電壓和Ia、Ib、Ic的電流升至被檢變送器額定電壓、電流值的；操作員根據被檢變送器的接線圖選擇接線方式，并且對應接到裝置的各相輸出端上，對于裝置的電流輸出端沒接被檢變送器的，應將其短接，以免開路。三相三線被檢儀表的Ub端接裝置的Uo端。）。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一個校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量？”三項做出過“是”的選擇，裝置將做相應測試并在“誤差”欄顯示結果。

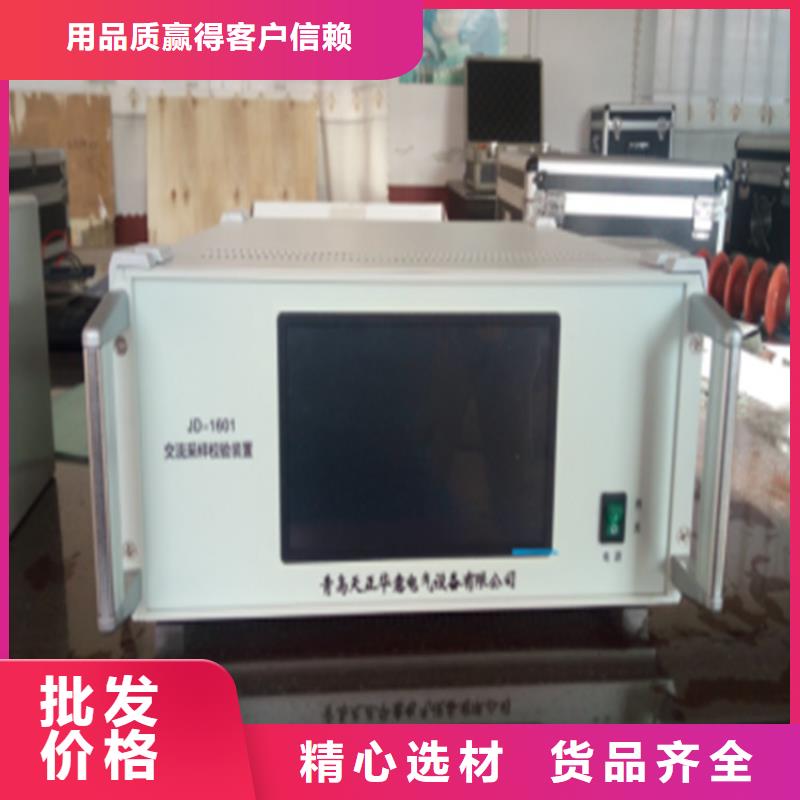

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

鶴壁交流采樣現場校驗儀 流多功能校準儀適用于檢定、校驗各種0.5級交流電壓、電流、頻率、相位、功率、功率因數表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2級以上交流電流、電壓、功率表。配用鉗形表校驗線圈（選購件），可校驗1級以下交流鉗形電流表（0～1000A）二、主要功能:2.1 5（或51/2）位VFD數字顯示輸出量，同時（同屏）顯示V、I、P、F、PF、Φ各種參數。2.2交流電壓輸出范圍為：0～1000V，分11檔，分辨率為0.02mV。2.3交流電流輸出范圍為：0～100A，分11檔，分辨率為0.2μA。2.4功率測量范圍為：0～100KW，分辨率為1mW。2.5頻率測量范圍為：40～70Hz。2.6功率因數范圍為：0～±1。2.7相位范圍為：0～360°。2.8輸出超載能自動保護，手動復位。2.9每檔電壓、電流可以過載10％。2.10輸出可選擇“本振/同步”，本振頻率40～70Hz，同步頻率與市電同步。2.11可按實際值或百分比兩種方式同時顯示。

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

鶴壁交流采樣現場校驗儀 指示儀表校驗在主菜單（圖3）中，按“2”鍵進入指示儀表檢測子菜單如圖10。5. 4. 1 交流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“1”后，進入“交流電壓表參數輸入”界面，顯示如圖11。圖的上半部（輸出檢測）顯示內置“標準表”所測得的各相電壓、電流、功率、功率因數（或角度）和總的有功功率、無功功率、頻率、功率因數及裝置當前的電壓檔位、電流檔位、接線方式；圖的中部是用于輸入當前類型被檢儀表參數的地方；圖下方的“電壓”、“電流”、“功率”、“因數”、“頻率”是指被檢儀表的五種類型，按其對應鍵后，可輸入當前類型被檢儀表的參數和進行半自動檢測。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在“交流XX表參數輸入”（XX會隨按圖下方五種表的類型對應鍵而相應改變）界面里有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“4”（4:交流指示儀表初始化）后，使其回到初始狀態，恢復顯示正常。

鶴壁交流采樣現場校驗儀電壓、電流、頻率相位的大小調節都必須先按一下相應的功能鍵后方可調節（在VFD顯示屏上的相關位置有方塊符號作提示）＊ 本校準儀設置相位（零度）自校準功能，相位在自校前，顯示屏上PF值為------，Φ前面有×號，表示此時相位值未經校準。自校前請先接入被檢表（功率表、相位表、功率因數表），在電壓、電流輸出都大于滿量程的50％的情況下，按 鍵，顯示閃爍數秒后，自校完成。（自校后本機可校驗相位表，誤差≤0.1°；用戶如對相位（角度）要求較高，請經常進行相位檢查（在Φ功能下，按100％鍵），在進行相位檢查時仍必須接入負載，顯示電壓電流都大于滿量程50％，如相位準確則顯示 Φ：OK，在電壓、電流負載改變或檔位改變后，相位必須重新校零。）5.6電流輸出設H/L電平開關，以滿足不同內阻電流表的要求，一般情況下，請撥向“L”位置，當輸出電壓不能滿足要求時，再撥向“H”。六、注意事項：6.1 當儀器有輸出時，盡量避免轉換各種開關，以免損壞儀器或被檢儀表。6.2 電流輸出連接導線的電流密度應不小于4A/mm2。6.3 電壓輸出在低量程檔（1V），連接導線截面積應大于2.5mm2，電壓輸出在高量程檔（100V以上），連接導線應有良好的絕緣，并注意人身。6.4 儀器過熱（超溫）機內蜂鳴器開始鳴叫，此時應把電壓、電流輸出都回零（可不關機），待蜂鳴器不叫后再繼續使用。6.5 關機前請切斷所有輸出。

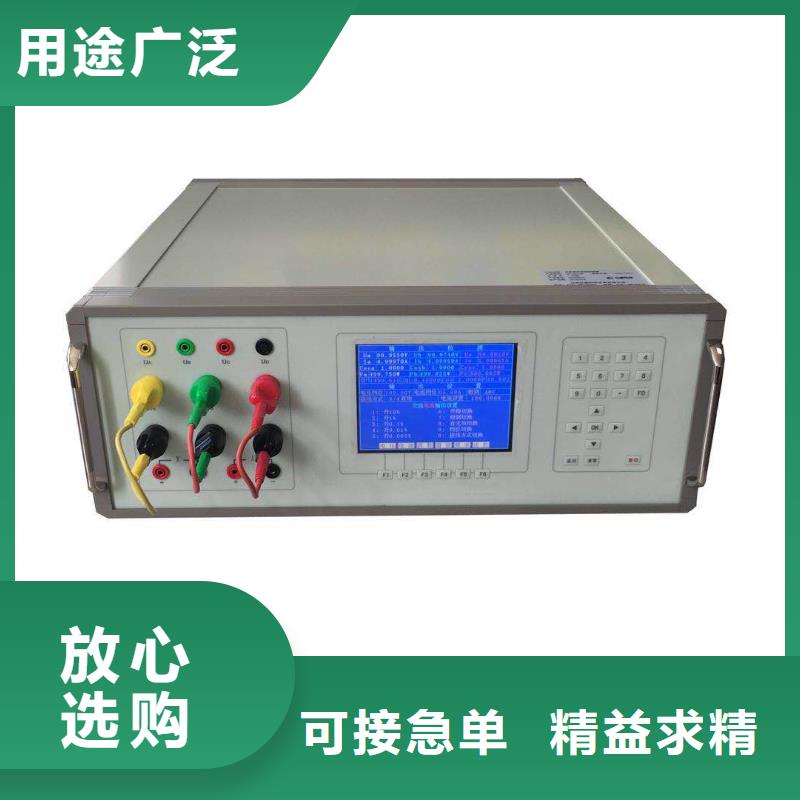

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

鶴壁交流采樣現場校驗儀須知！ 警告 切勿在電流輸出端開路狀態下進行電流輸出操作。切勿在電壓輸出端短路狀態下進行電壓輸出操作。 在接通電源前請確認供電電壓為220V。 切勿在爆炸物、蒸汽、可燃氣體或灰塵附近使用本裝置。 裝置供電系統應可靠接地。切勿讓裝置內部進水。 非專業人員請勿私拆本裝置。2. 技術要求2.1 基本要求 本儀器符合標準GB8587-86《測量儀器環境試驗總綱》中Ⅰ組儀器的規定:額定工作溫度18℃～22℃，濕度≤86％RH，允許工作在5℃～45℃。2.2 供電電源 額定電壓：220V±5％ 額定頻率：50HZ±5％2.3 消耗功率 約15W2.4 預熱時間 在額定工作環境下，計量需30分鐘 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指標3.1 電 壓3.1.1 測量范圍： 60V～400V3.1.2 額定電壓量程： 60V、100V、200V、400V3.1.3 準確度：3.0V～600V 誤差≤±0.03％（讀數）±0.02％（滿度）0.05級；3.1.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.1.5 輸入阻抗：R≥2MΩ3.1.6 溫度系數：5℃～45℃內優于 10PPm/℃3.2 電 流3.2.1 測量范圍： 1A～12A3.2.2 額定電流量程： 1A、5A、10A、CT(10A鉗形互感器)3.2.3 不確定度：1A～10A誤差≤±0.03％（讀數）±0.02％（滿度）0.05級CT誤差≤±0.12％（讀數）±0.08％（滿度）0.2級3.2.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.2.5 輸入負荷： 0.1VA3.2.6 溫度系數：5℃～45℃內優于 10PPm/℃3.3 功 率3.3.1 測量范圍：0.3W～4000W

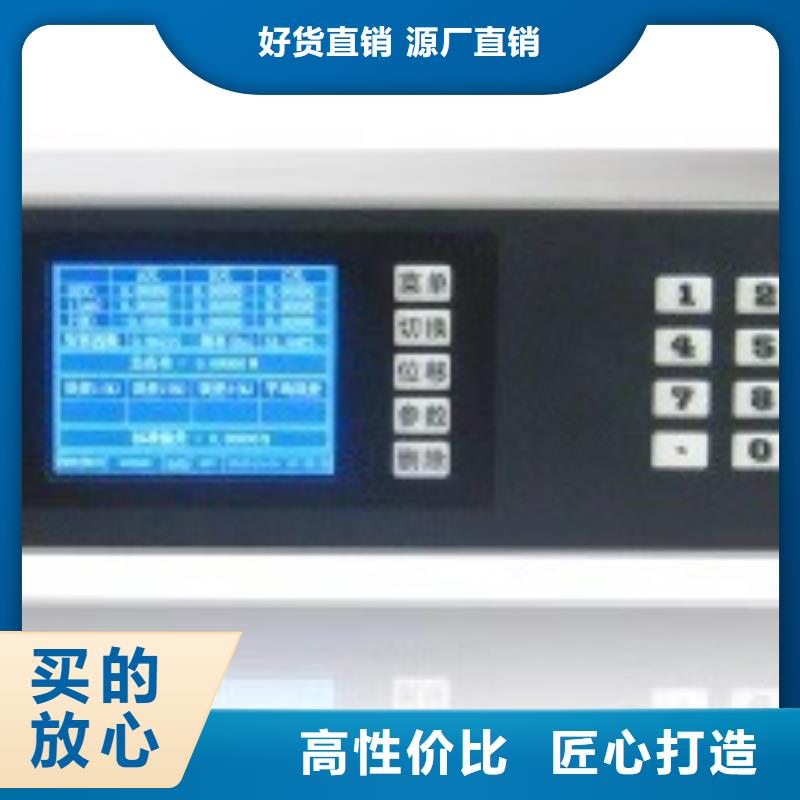

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

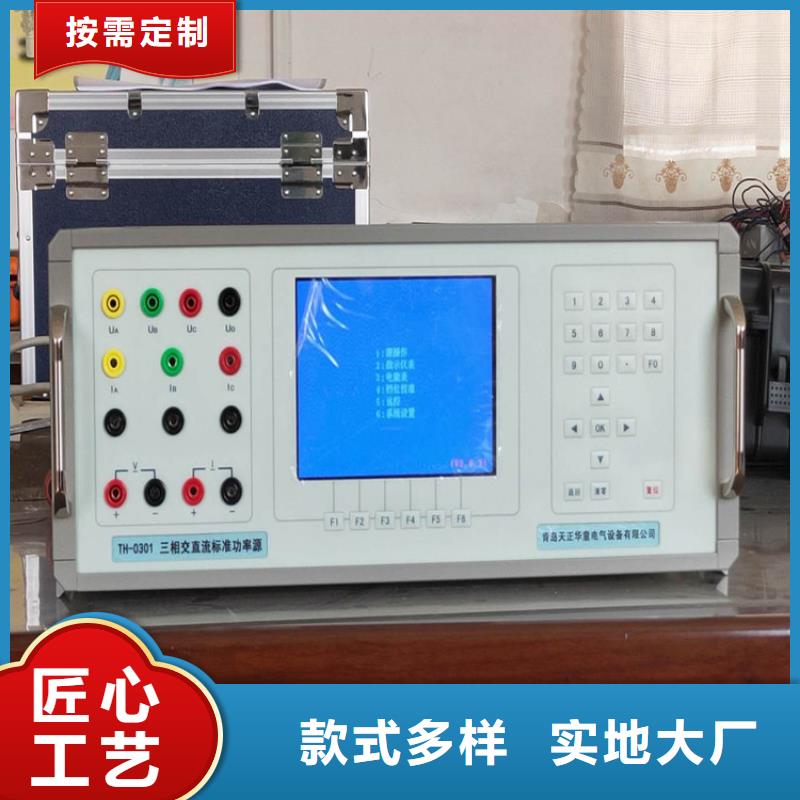

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

鶴壁交流采樣現場校驗儀進入半自動測試誤差程序后，顯示如圖12所示。“上升/下降標準值”是指內置標準測得的一次電壓實際值（無變比時，顯示為二次電壓實際值），“誤差”是指引用誤差，以百分數表示。裝置自動將電壓（A相）升到個均勻校驗點附近，同時顯示出“上”和“上升誤差值”，然后（上升）輸出電壓使被檢電壓表的指針或顯示值對準個均勻校驗點（當“誤差值”、“變差值”沒超過等級時，屏幕中“誤差值變差值”顏色顯示成粉紅色。超過時，“誤差值”、“變差值”顏色會顯示成紅色），按“OK”鍵完成此點校驗；然后裝置自動將電壓升到第二個均勻校驗點附近，進行第二個均勻校驗點校驗。依此類推，完成全部均勻校驗點（或全部均勻校驗點和上限值校驗點）的上升校驗 若選擇“做變差”項目，則完成所有均勻校驗點（或所有均勻校驗點和上限值校驗點）的上升校驗后，裝置自動將電壓升至超出一個均勻（或上限值）校驗點少許，同時顯示出一個均勻（或上限值）校驗點的下降值、下降誤差及變差和自動將輸出電壓調節處于步進下降狀態。同樣操作員用”、“0.01％”、“0.005％”鍵調節（下降）輸出電壓使被檢電壓表的指針或顯示值對準一個均勻（或上限值）校驗點，按“OK”鍵完成此點檢測；然后裝置自動將電壓降至超出倒數第二個校驗點少許，進行倒數第二個校驗點校驗，依此類推。完成全部均勻校驗點上升、下降試驗后，可通過鍵查看各均勻校驗點（或各均勻校驗點和上限值校驗點）的誤差和變差。

鶴壁交流采樣現場校驗儀使用方法6.1開 機將電源線插頭正確地插入額定的電源（220V±5％ 50HZ±5％）后，按下前面板的電源開關，這時儀器“嘟…“的一聲，顯示器顯示如前面板圖所示，稍后儀器進入電壓電流測量工作狀態，本儀器操作界面的基本組成見圖6.2主菜單開機穩定以后，在儀表上按【主菜單】鍵，“嘟…”的一聲，屏幕顯示主菜單窗口。此時窗口中有一個閃爍的“_”光標停在剛返回的菜單上，通過按【＜】、【＞】、【∧】、【∨】鍵，將光標移到所選擇的功能下面，再按【確認】鍵即可選擇指定的測量功能，同時進入到相應的功能界面，而如圖（4）所示，主菜單包括基本參數測量、諧波失真度測量和系統參數設置三個功能塊。6.3基本參數的設置進入測量功能后，可以看到各界面有一個測量參數監視區。U為電壓、I為電流、ф為相位、P為有功功率、Pf為功率因數、Frq為頻率。按【＜＜】鍵進入對應位置的設置參數。參數設置區，提示當前設置項目，具體方法見下面詳細說明。在進行測量之前，用戶需觀察界面上的參數是否符合被測信號的要求，若不符合則均需要進行相關參數的設置。6.3.1電壓、電流量程設置：設置時用按對應位置的【＜＜】 鍵進入“電壓量程（U：100V）”處，在按一次【＜＜】 鍵進入電流量程（I：5.0A），在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。有功功率，無功功率切換：按數字鍵0設置為有功功率，功率顯示為“P”；按數字鍵1設置為無功功率，功率顯示為“Q”6.3.2 接線方式設置設置時用按對應位置的【＜＜】 鍵進入“接線方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。6.3.3 顯示方式的設置“顯示方式”有：百分數、實際值、矢量圖顯示。設置時用按對應位置的【＜＜】 鍵進入“顯示方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。

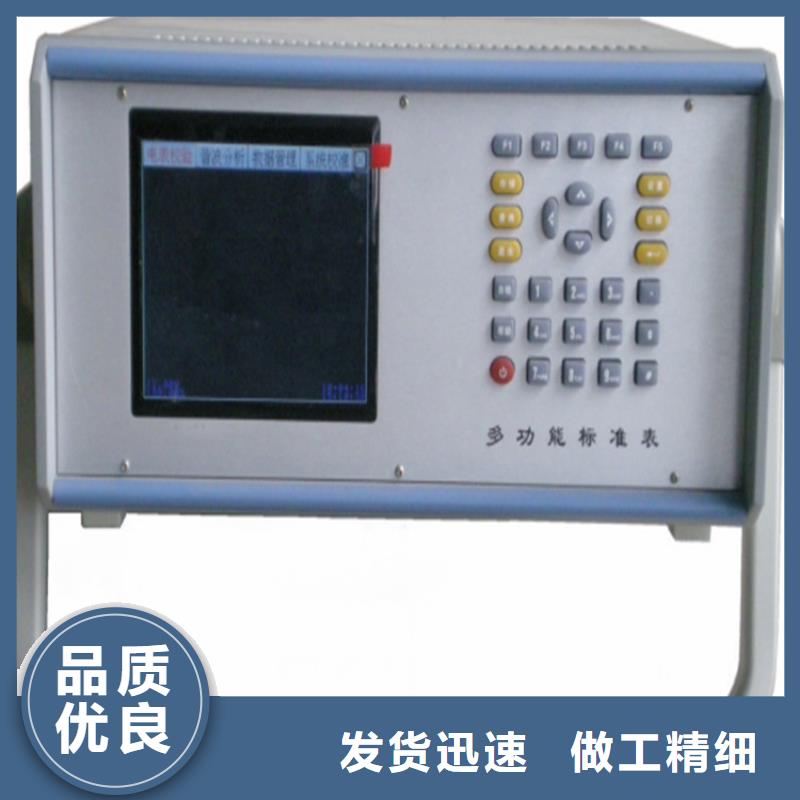

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

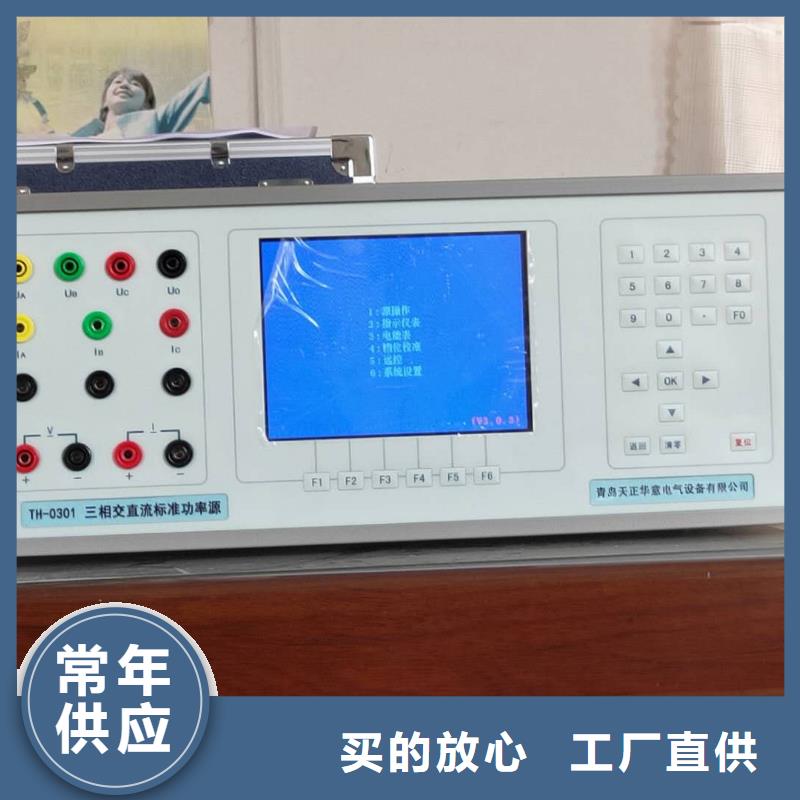

鶴壁三相儀表校驗裝置實力雄厚 <鶴壁>天正華意電氣設備有限公司

鶴壁交流采樣現場校驗儀使用方法6.1開 機將電源線插頭正確地插入額定的電源（220V±5％ 50HZ±5％）后，按下前面板的電源開關，這時儀器“嘟…“的一聲，顯示器顯示如前面板圖所示，稍后儀器進入電壓電流測量工作狀態，本儀器操作界面的基本組成見圖6.2主菜單開機穩定以后，在儀表上按【主菜單】鍵，“嘟…”的一聲，屏幕顯示主菜單窗口。此時窗口中有一個閃爍的“_”光標停在剛返回的菜單上，通過按【＜】、【＞】、【∧】、【∨】鍵，將光標移到所選擇的功能下面，再按【確認】鍵即可選擇指定的測量功能，同時進入到相應的功能界面，而如圖（4）所示，主菜單包括基本參數測量、諧波失真度測量和系統參數設置三個功能塊。6.3基本參數的設置進入測量功能后，可以看到各界面有一個測量參數監視區。U為電壓、I為電流、ф為相位、P為有功功率、Pf為功率因數、Frq為頻率。按【＜＜】鍵進入對應位置的設置參數。參數設置區，提示當前設置項目，具體方法見下面詳細說明。在進行測量之前，用戶需觀察界面上的參數是否符合被測信號的要求，若不符合則均需要進行相關參數的設置。6.3.1電壓、電流量程設置：設置時用按對應位置的【＜＜】 鍵進入“電壓量程（U：100V）”處，在按一次【＜＜】 鍵進入電流量程（I：5.0A），在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。有功功率，無功功率切換：按數字鍵0設置為有功功率，功率顯示為“P”；按數字鍵1設置為無功功率，功率顯示為“Q”6.3.2 接線方式設置設置時用按對應位置的【＜＜】 鍵進入“接線方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。6.3.3 顯示方式的設置“顯示方式”有：百分數、實際值、矢量圖顯示。設置時用按對應位置的【＜＜】 鍵進入“顯示方式”處，在參數設置區按【∧】鍵或【∨】鍵修改，按【確認】鍵執行。

鶴壁交流采樣現場校驗儀須知！ 警告 切勿在電流輸出端開路狀態下進行電流輸出操作。切勿在電壓輸出端短路狀態下進行電壓輸出操作。 在接通電源前請確認供電電壓為220V。 切勿在爆炸物、蒸汽、可燃氣體或灰塵附近使用本裝置。 裝置供電系統應可靠接地。切勿讓裝置內部進水。 非專業人員請勿私拆本裝置。2. 技術要求2.1 基本要求 本儀器符合標準GB8587-86《測量儀器環境試驗總綱》中Ⅰ組儀器的規定:額定工作溫度18℃～22℃，濕度≤86％RH，允許工作在5℃～45℃。2.2 供電電源 額定電壓：220V±5％ 額定頻率：50HZ±5％2.3 消耗功率 約15W2.4 預熱時間 在額定工作環境下，計量需30分鐘 2.5 外形尺寸380mm×290mm×110mm(L×B×H)2.6 重 量 7Kg3. 性能指標3.1 電 壓3.1.1 測量范圍： 60V～400V3.1.2 額定電壓量程： 60V、100V、200V、400V3.1.3 準確度：3.0V～600V 誤差≤±0.03％（讀數）±0.02％（滿度）0.05級；3.1.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.1.5 輸入阻抗：R≥2MΩ3.1.6 溫度系數：5℃～45℃內優于 10PPm/℃3.2 電 流3.2.1 測量范圍： 1A～12A3.2.2 額定電流量程： 1A、5A、10A、CT(10A鉗形互感器)3.2.3 不確定度：1A～10A誤差≤±0.03％（讀數）±0.02％（滿度）0.05級CT誤差≤±0.12％（讀數）±0.08％（滿度）0.2級3.2.4 顯示方式：直讀、100分格兩種（5 1/2顯示）3.2.5 輸入負荷： 0.1VA3.2.6 溫度系數：5℃～45℃內優于 10PPm/℃3.3 功 率3.3.1 測量范圍：0.3W～4000W

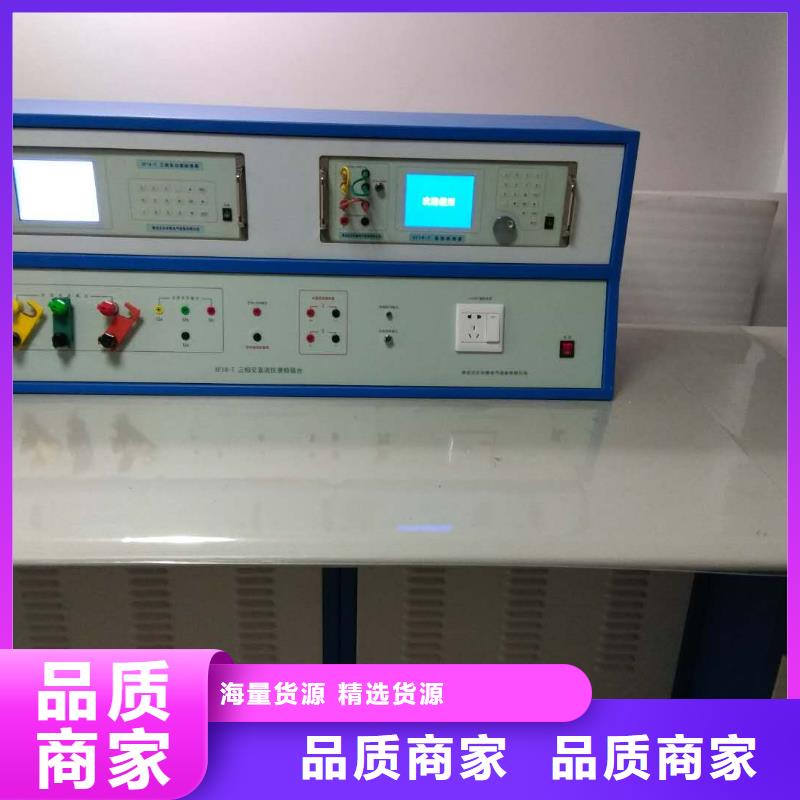

<鶴壁>天正華意電氣設備有限公司 鶴壁三相儀表校驗裝置實力雄厚

鶴壁交流采樣現場校驗儀校準操作說明在主菜單（圖3）中，按鍵進入檔位校準菜單界面。共有7個選項交流UI自動校準 交流功率自動校準 檔位校準操作 4：檔位校準參數查詢 5：校準參數初始化 修改密碼 ：校表參數初始化其中“1：交流UI自動校準：交流功率自動校準”是用于裝置與本公司生產的標準表進行自動校準。檔位手動校準操作在校準子菜單界面中按數字鍵“3”，屏幕顯示“請輸入密碼輸入正確密碼（888888）按“OK”鍵屏幕顯示如圖29。界面初始處于“交流電壓檔位源校準顯示器下方有“交流U（交流電壓）交流（交流電流）“直流U”（直流電壓）、“直流I”（直流電流）“角度”（裝置自動切換角度為60°時的功率）等五個校準項目鍵和一個“存儲”功能鍵，按五個校準項目鍵即可進入對應校準單元。各檔交流電壓、交流電流的表校準了，也同時校準了功率因數為1.0時的功率、電能。校準了各檔的交流檔位表角度，即校準了其它功率因數點時的功率、電能。下面的說明用于完成：·各交流量程（檔位）的滿度值校準和角度（功率）校準；·各直流量程（檔位）的源零點值校準和源滿度值校準；·各直流量程（檔位）的表零點值校準和表滿度值校準；

<鶴壁>天正華意電氣設備有限公司
鶴壁三相儀表校驗裝置實力雄厚 <鶴壁>天正華意電氣設備有限公司

鶴壁交流采樣現場校驗儀工作原理三相交流采樣在線校驗儀原理框圖見插圖從原理圖看出，儀表首先把電壓、電流信號轉換成標準信號，高速A/D轉換器在單片機的控制下同步對電壓、電流標準信號采樣，并同時采樣信號的頻率及相位，由計算機內部計算出實測電壓、電流、有功功率、無功功率、頻率、相位、功率因數等各參量，并顯示測量結果。5. 面 板5.1.前面板三相交流采樣在線校驗儀面板由一塊LCD顯示屏，功能鍵【＜＜】、方向鍵和數字鍵、【確認】、【復位】及電源開關組成。接線端由三相交流電壓輸入端（由黃、綠、紅、黑四端鈕組成）三相交流電流輸入端，鉗夾輸入端，電源輸入連線，保險絲座（1A保險絲），RS－232接口（九針）。

鶴壁交流采樣現場校驗儀 主要特點：3.1、整機采用“閉環”控制，輸出精度、穩定度高。3.2、數字合成正弦波信號發生器，失真小，可靠性高。3.3、LCD屏顯示。3.4、輸出調節可以“按位”調節，也可按“百分比”調節。3.5、交直流電壓輸出范圍 0~1000V。3.6、交直流電流輸出范圍0~20A。3.7、配鉗形表線圈交直流電流可達1000A3.8、供選擇的交流頻率四種：50Hz、60Hz、400Hz。3.9、電壓短路、電流開路自動保護。 4、技術指標：4.1、穩定性： AC＜滿量程的0.02％/5min DC＜滿量程的0.005％/5min8小時穩定度：準確度的30％4.2、分辨率：20ppm（0.002％）4.3、交流失真度：＜0.5％，20A＜2％4.4、直流紋波系數：＜0.1％；20A＜1％4.5、輸出頻率準確度＜0.1％4.6、外型尺寸：460×460×130（mm） 重量：約18Kg4.7、輸出電壓、電流及中值電阻的范圍及準確度：輸出項目 輸 出 范 圍 額定輸出 輸出 準確度交直流電壓 0~200 mV 20mA 100mA 基本誤差：DC:±(0.03％讀數＋ 0.02％量程）AC:±(0.05％讀數＋ 0.02％量程)400Hz附加誤差：±0.05％讀數電壓附加誤差：±0.02mVACI＜1mA不考核0~1V~2V 50mA 100 mA 0~5V~10V~20V 100mA 200mA 0~50V~100V~200V 50mA 100mA 0~500V~1000V 20mA 40mA 交直流電流 0~100uA~500uA~2mA~5mA~20 mA~50 mA~200 mA~500 mA DC:3VAC: 12V 0~1A DC:3VAC: 12V 0~20A 1.5V ±(0.1％讀數＋0.02％量程)中值電阻 10Ω~20MΩ 0.25W ±(0.1％＋20mΩ)（1）工作環境溫度超過20℃±2℃，每變化10℃，附加誤差小于該量程基本誤差（2）20A 400Hz誤差為±(0.15％讀數＋0.05％量程)
