紅河介質損耗測試儀用途：主要用于測試空杯介損及室溫時油樣介損。e)功能：在加熱到設定溫度的整個過程中的任意時間段手動啟動對設定項的測試。用途：主要用于需要掌握中間某溫度段的介損值。f)功能：加熱到油樣溫度達到設定溫度后，設備系統將按照操作員預先的設定，自動完成整個測試流程。用途：主要用于自動測試設定溫度的介損值。?輔助功能項目a)顯示位置：主菜單界面左上角（圖五“2012-03-28 10:50:31”部分）；功能：時間提示b)顯示位置：主菜單界面底部（圖五“設備編號：612010 出廠日期：”部分）；功能：指示設備信息c)顯示位置：主菜單界面右上角（圖五“18.6℃”部分）；功能：實時監控用戶在參數設定中所設定恒溫條件的溫度；設置為外電極則顯示油杯外電極溫度；設置為內電極則顯示油杯內電極溫度；設置為平均溫則顯示內外電極的平均溫度。2.儀器操作說明及注意事項a)儀器開始運行時，應先接地端接地，電源入口引入AC220V電源；b)打開箱蓋，可將油杯取出，加熱及測試介損時，應將箱蓋關上；c)接通電源前，須保證箱蓋內兩根測量線，完好連接；d)加熱后的油杯上會有高溫，如要取出油杯等物，應小心操作，以免灼傷；e)啟動測試后，油杯上會帶高壓電，嚴禁此時取杯；如要取油杯，請復位設備，斷電后取杯，操作應小心，以免觸電；f)箱蓋具有合蓋保護，打開盒蓋時，會中斷加熱及中斷高壓；g)如非必要，不得在測試過程中打開箱蓋；h)移動設備時應將油杯取出單獨包裝，以防止從中掉出打壞油杯。

全自動抗干擾異頻介損測試儀紅河
<紅河>天正華意電氣設備有限公司

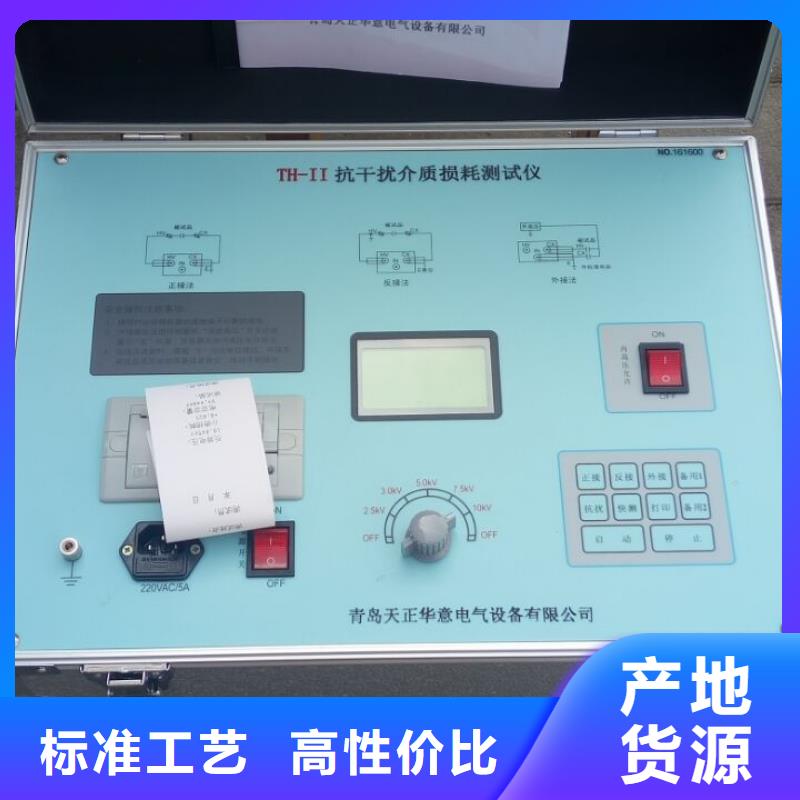

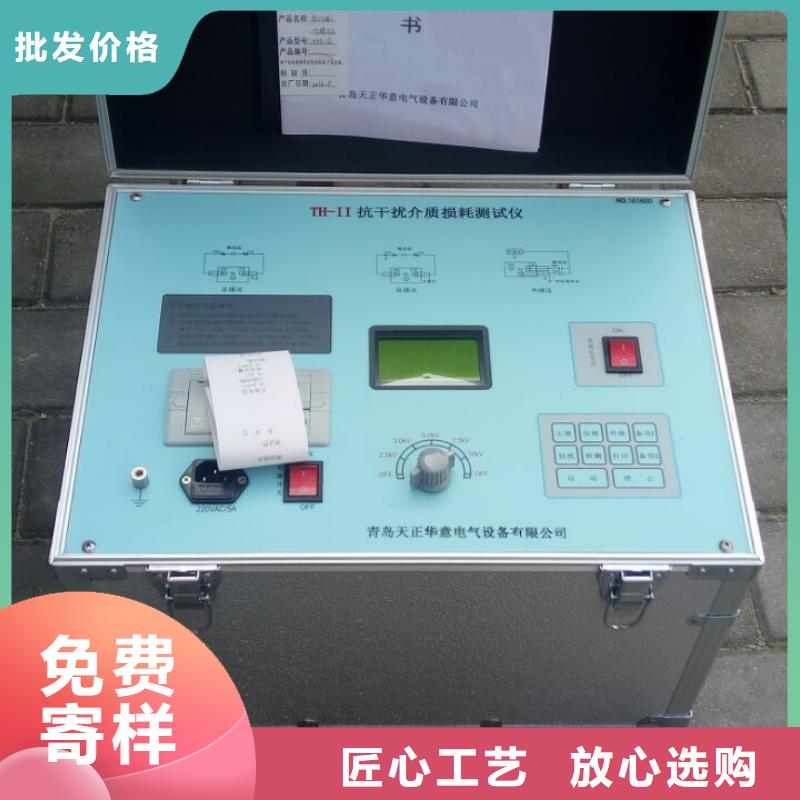

紅河介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等。控制面板：打印機、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。

<紅河>天正華意電氣設備有限公司
全自動抗干擾異頻介損測試儀紅河

紅河介質損耗測試儀因此必須嚴格按照下述方法要點進行。a．完全拆卸油杯電極；b．用中性擦皂或洗滌劑清洗。磨料顆粒和磨擦動作不應損傷電極表面；c．用清水將電極清洗幾次；d．用無水酒精浸泡各零件；e．電極清洗后，要用絲綢類織物將電極各部件的表面擦拭干凈（別的布料會有絨毛粘在電極上），并注意將零件放置在清潔的容器內，不要使其表面受灰塵及潮氣的污染；f．將各零部件放入100℃左右的烘箱內，將其烘干。?以油洗油：有時由于油樣很多，所以在測量中往往會一個接一個油樣進行測量。此時電極的清洗可簡化。具體做法如下：a．將儀器關閉，將整個油杯都從加熱器中拿出，同時將內電極從油杯中取出；b．將油杯中的油倒入廢油容器內，用新油樣沖洗油杯幾次；c．裝入新油樣；d．用新油樣沖洗油杯內電極幾次，然后將內電極裝入油杯。附說明：以油洗油的清洗方式可大大提高了測量速度，但如遇到特別臟的油樣或長時間不用時，應使用前面一種方式。7.油杯主要技術參數⑴ 高低壓之間距離 2mm⑵ 空杯電容量 60±2PF⑶ 測試電壓 工頻2000V⑷ 空杯介損 tgδ＜1×10-4⑸ 液體容量 約40ml⑹ 電極材料 不銹鋼⑺ 體積 70mm(D)×120mm（H）四、工作原理1.儀器內部功能構造框圖圖三 儀器內部功能構造框圖2.介損測量原理圖圖四 介損測量原理圖3.工作原理?加熱儀器采用高頻感應爐加熱，啟動加熱后，溫控CPU發出加熱命令，同時采集油杯內部溫度傳感器的溫度值，加熱采用變功率控制和PWM控制兩者相結合的控制方式。在油樣溫度較低時，用大功率加熱方式，這有利于縮短油樣加熱時間；待溫度升至接近預設溫度時，采用較小功率PWM加熱方式，這樣有利于油樣加熱均勻。高頻感應爐加熱避免了發熱塊加熱不均勻的現象。?控溫在實測溫度接近預設溫度時，溫控CPU采用小功率PWM方式加熱，采樣溫度值經PID運算，分析出PWM控制占空比，使溫度嚴格控制在預設溫度誤差范圍以內。?

<紅河>天正華意電氣設備有限公司 全自動抗干擾異頻介損測試儀紅河

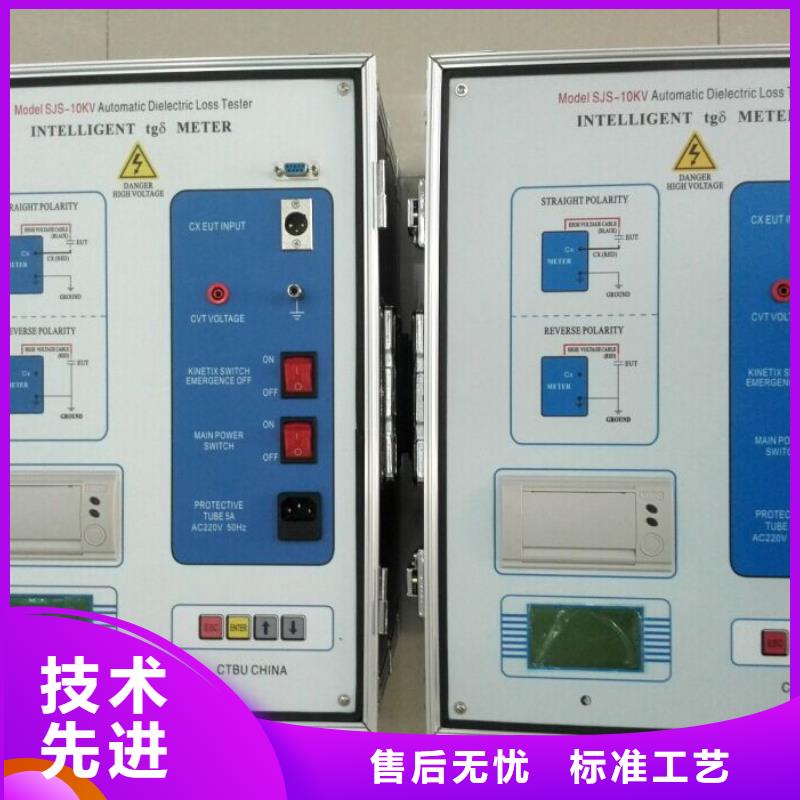

紅河介質損耗測試儀按“ESC”鍵，光標移至首位，再按”鍵，將光標移至下一排“□開始測量”前，見圖7所示。圖7 開始測量 圖8 正在測量中圖9 測量結果 打印結果⑤打開“內高壓允許”開關，按“ENT”鍵，儀器開始產生高壓輸出，同時伴有“嘟”的提示音，此時，屏幕顯示“ 正在測量中 請等待 ” ，如圖8所示。⑥在經過約40秒后，測量結束，高壓自動切斷，屏幕顯示測量結果，如圖9所示如需打印結果按“ENT”鍵即可打印。打印結果見圖10所示。六、試驗接線根據被試設備接地情況正確選擇正、反接法；1、正接法：當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出 ，高壓屏蔽線（黑夾子）接被試設備高壓端，高壓芯線（紅夾子）懸空；將黑色專用低壓電纜從儀器面板上的Cx端引出 ，低壓芯線（紅夾子）接被試設備低壓端L（見圖11）；低壓屏蔽線（黑夾子）接被試設備屏蔽端E。（試品無屏蔽端則懸空）HVx及Cx的芯線與屏蔽線之間嚴禁短接，否則無法取樣，無法測量；2、反接法：當被試設備的低壓測量端或二次端對地?zé)o法絕緣，直接接地時，采用該方法。將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線（紅夾子）接被試設備高壓端，高壓屏蔽線（黑夾子）懸空；低壓端接地(見圖12)；此時的低壓CX輸入線不接；注意HVx的芯線與屏蔽線嚴禁短接，否則無取樣，無法測量；圖11 正接法 圖12 反接法3、外接高壓測試當使用正接法、外標準電容、外高壓時，采用該方法。

<紅河>天正華意電氣設備有限公司 全自動抗干擾異頻介損測試儀紅河

紅河介質損耗測試儀尊敬的用戶：感謝您選擇了絕緣油體積電阻率測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 一

<紅河>天正華意電氣設備有限公司

紅河介質損耗測試儀然后可以點擊“參數設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT同時測試注意: 外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。注意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.4、CVT變比測試首先根據相應的接線提示接好儀器外部的連線， 進入CVT測試菜單在參數設置中選擇“CVT變比測試”然后返回開始測試界面（如圖5—13），長按“啟動測試”開始測量（如圖5—14），測試完成后自動顯示測試結果（如圖5—15）。測試結果自動保存，可點擊 “打印”按鈕打印本次測試結果。 5—165.5、正反同測首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16），長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。

<紅河>天正華意電氣設備有限公司 全自動抗干擾異頻介損測試儀紅河

紅河介質損耗測試儀介損測量試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數，送主控CPU。?體積電阻率測量直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。4.名詞解釋?試驗源為AC tgδ ：油樣介質損耗角正切值；Cx ：油樣油杯的電容值；εr ：相對介電常數，是根據電容值換算而得到的；?試驗源為DCRx ：油樣的絕緣電阻；ρ ：油樣的體積電阻率，是根據絕緣電阻換算而得到的；基于上述兩種不同的試驗電源對油樣有不同的極化效應，因而重復測試時，中間必須有足夠的放電時間！否則數據不可靠！五、主要技術指標1使用條件-15℃∽40℃RH＜80％2電 源AC 220V±10％ 頻率無限制3交流高壓輸出400V∽2200V ±2％ 每隔100V 50VA4直流高壓輸出200V∽600V ±2％5溫控感應爐功率500W6溫度控制范圍 功能：用于校準時鐘、日歷，此時鐘在停電后會繼續運行。 b)功能：用于查詢以前實驗的存儲數據結果。c)功能：用于設置恒溫溫度及介損測試電壓。d)　功能：不加熱直接進行介損測試。

<紅河>天正華意電氣設備有限公司 全自動抗干擾異頻介損測試儀紅河

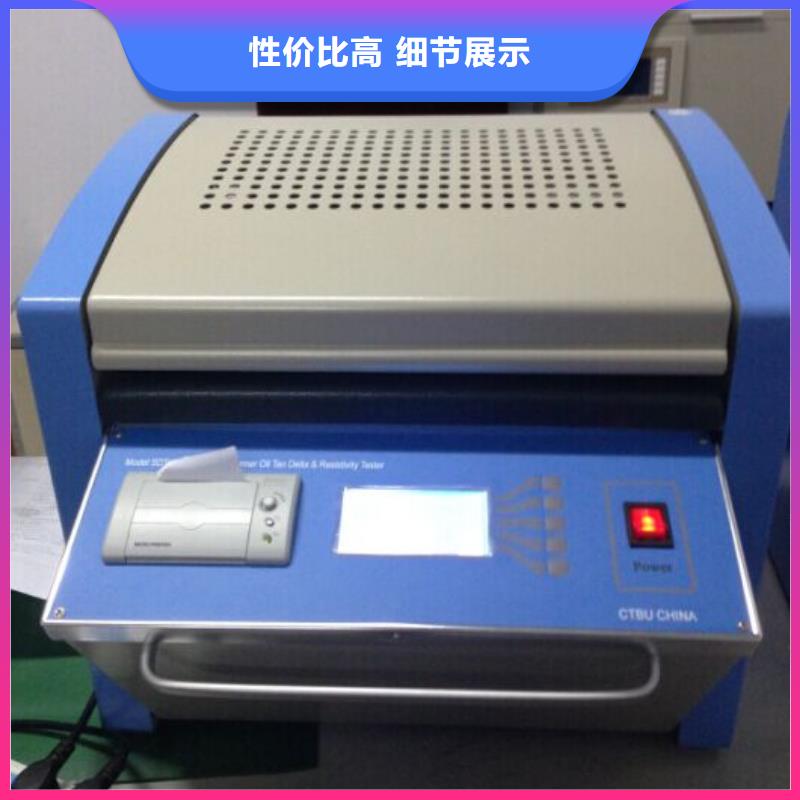

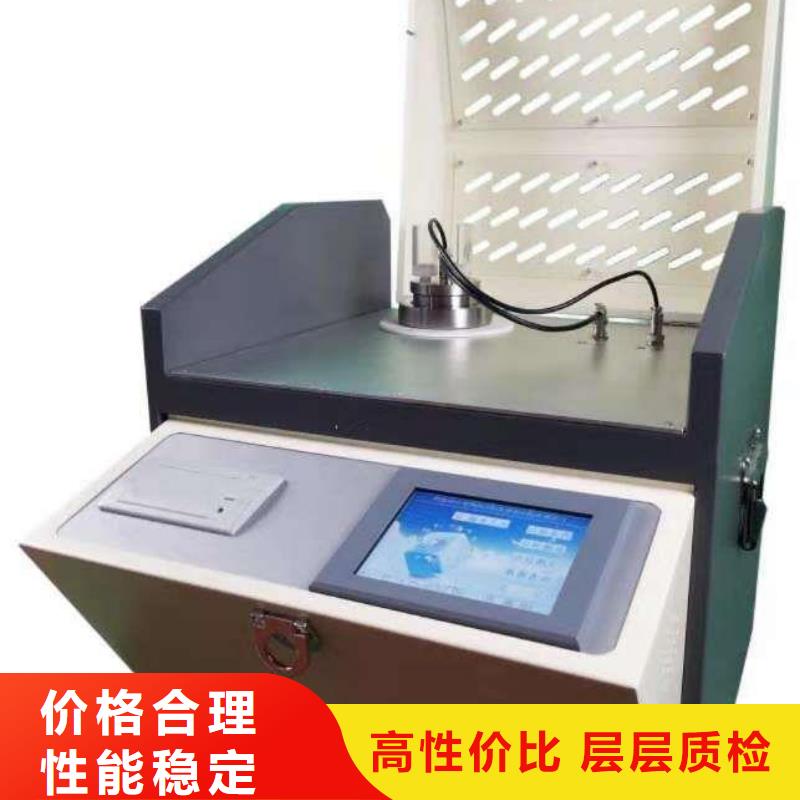

紅河介質損耗測試儀概述絕緣油體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。主要用于絕緣油等液體絕緣介質的直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用先進的測控技術全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。先進的測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。二、儀器特點1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響；3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，隱患，確保操作人員的人身和設備的正常運行。8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。9、自動存儲測量數據，可存儲100組測量數據。10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。
