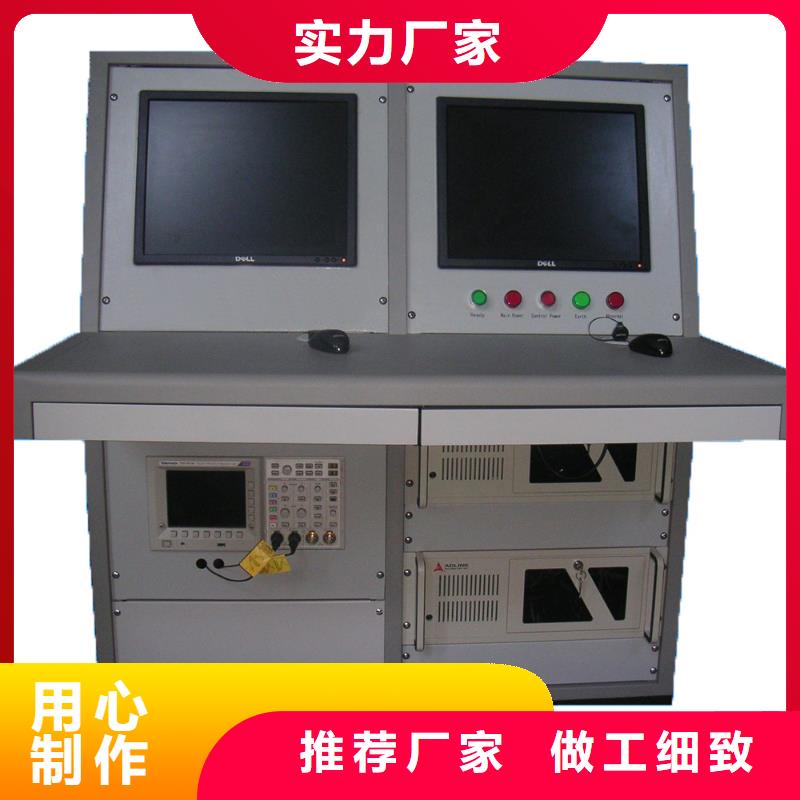

蚌埠雷電沖擊發生器 測量系統結構說明如下：測控一體化工作臺為兩聯柜形式，顯示器、鍵盤鼠標放置在桌面上，計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內，繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件（具有軟件著作權）自動完成。其帶寬100MHz，標稱分辯率達9bit，采樣速度達2.5GS/s，記錄長度10M，通道2個；可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示，輸入各項試驗條件即可（用戶也可選擇其它示波器）。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測?？墒褂?002年從德國進口的KAL1000沖擊校準儀（儀器具有PTB校準）校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K ％標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(＊.DAT)的格式存盤，從硬盤中讀出并顯示在屏幕上，幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ，在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字，繪制和插入電路接線圖，插入試驗波形圖，存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能，方便用戶分析波形。

<蚌埠>天正華意電氣設備有限公司

蚌埠雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 高壓輸變電設備的絕緣與配合GB/T 16927.高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀ZBF 24001沖擊電壓試驗實施細則GB/T11920 電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置，其基本原理框圖如下：圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分（單元）：1）沖擊電壓發生器；2）電源耦合系統；3）觸摸屏控制系統；4）計算機測控系統。

沖擊電壓發生器試驗系統零售

蚌埠雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波，標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度：－10℃～40℃3.環境濕度：相對濕度不大于85％4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分：

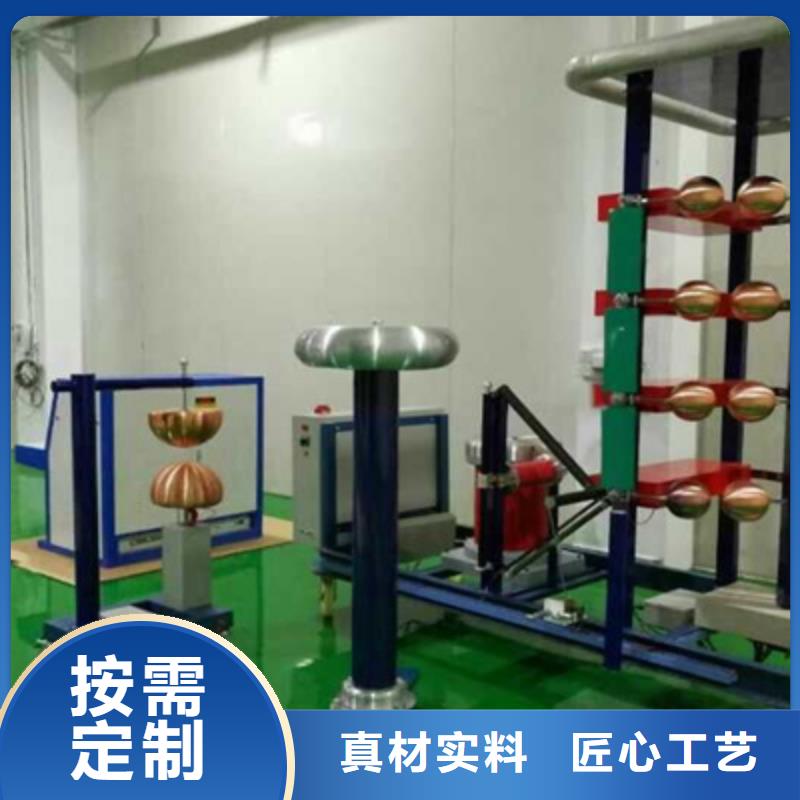

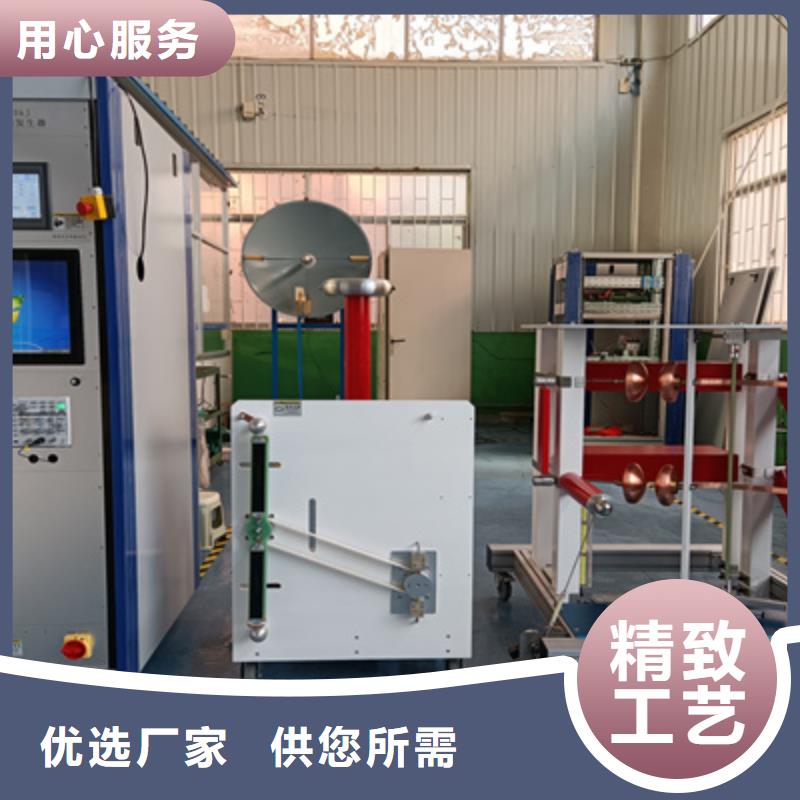

蚌埠雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體（Haefely結構）1、結構特點（含直流充電裝置） 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為18級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統：電容器的高壓端各有一套自動接地裝置（德國Highvolt公司技術），當停止充電或按下緊急按鈕時自動接地系啟動，發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式，充電電壓為100kV。手動、自動控制調壓，從零至150KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化裝置，外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。

<蚌埠>天正華意電氣設備有限公司
<蚌埠>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統零售

蚌埠雷電沖擊發生器主要部件1、充電部分(1)采用恒流充電裝置；(2)采用油浸式充電變壓器，次級電壓85kV，額定容量5千伏安；(3)采用2DL-200kV/200mA的高壓整流硅堆反向耐壓200kV，平均電流0.2A，高壓整流硅堆安裝在充電變壓器前面，可倒換充電電壓極性；(4)高壓整流硅堆保護電阻采用漆包電阻絲有感密繞在絕緣管上；(5)采用雙邊對稱恒流充電方式；(6)自動控制時，恒流充電裝置在10％～額定充電電壓范圍內，實際充電電壓與整定電壓偏差不大于±1％，充電電壓的不穩定性不大于±1％，充電電壓的可調精度為1％；(7)直流電阻分壓器2只，采用50kV，300M，油浸式金屬膜電阻.低壓臂電阻裝在分壓器底法蘭內，低壓臂上的電壓信號用屏蔽電纜引入控制臺內；(8)自動接地開關采用電磁鐵分合接地機構，試驗停止時可自動將主電容器短路并經保護電阻接地；(9) 恒流充電的電感、電容、充電變壓器(包括高壓整流硅堆及極性轉換裝置)及其保護電阻，自動接地開關和絕緣支柱等安裝在一個底盤上；2.本體部分(1)主體結構形式采用四柱結構，由4只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成1級，主體設備為2級，組成組合塔式結構，各級逐級疊裝，拆裝檢測方便，整體結構穩定；(2) 本體采用不對稱恒流充電方式，恒流調壓，從零至整定電壓連續可調，點火放電瞬間充電電源自動關斷，每級額定電壓100kV；(3)本體絕緣支柱2級塔式結構.每級包括2臺MWF50-1.0鐵外殼油浸式脈沖電容器、充電電阻、波頭電阻、波尾電阻和點火球隙等，所有同步放電球均裝在封閉的絕緣內，通過控制臺可手、自動調節球隙 (4)單臺脈沖電容為1.00.05F，直流工作電壓50kV，電容器電感0.2H，復合膜油浸絕緣，電容器在正常的工作狀態和工作環境下，電容器出線套管能夠承受垂直拉力15kg，同時保證不損壞和滲漏油；

<蚌埠>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統零售

蚌埠雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

<蚌埠>天正華意電氣設備有限公司 沖擊電壓發生器試驗系統零售

蚌埠雷電沖擊發生器 設備操作須知本設備為特殊的高電壓設備，為確保人身和設備正常運行，操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術，且懂得高電壓試驗的知識，在閱讀本說明書，熟悉該高壓電試驗設備后，看懂有關電路，根據要求準確調整好回路元件，方可進行試驗。?試驗進行前，將接地棒從發生器移開且把試區門關閉。合上主電源。?開始試驗時，如啟動后主電源無電，則檢查急停開關和連鎖開關；?按“開始試驗”按鈕打開接地裝置，有充電電流而沒有電壓，檢查是否在發生器上有不正常接地。?沖擊電壓發生器應用金屬網隔開，防止試品的暴裂，傷害人員。若要換調元件，需要用接地棒短接電容器，確保電容器上無剩余電荷。?放電電極定期清潔、更換。充電變壓器定期常規試驗。電容器需要定期測量電容量和介損。?進入本體區域，必須用接地桿將充電電容上的剩余電荷釋放，電容器連接端上均需要放電各點反復多次直至任何一段未見到明顯火花尤其要注意的是，檢查高壓部件時接地桿必須始終掛在需要檢查的位置上.?更換試品時將接地棒接觸到試品非接地端，確保人員接觸到的部位接地。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?在整個實驗過程中，嚴謹操作人員遠離設備，時刻注意設備運行狀況。?有任何故障或異常現象，立即停止試驗，并做好異?，F象記錄，聯系我們。?。7.維護須知1.日常維護程序a、應定期清潔。建議一周一次。b、檢查絕緣是否良好c、檢查電氣連接是否有不良。d、地線是否連接完好。e、檢查接線端子有無松動現象，各電氣連接接觸是否良好。2.長期停放時的維護保養措施長期停放時，應注意絕緣、防潮、防銹等；長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用。

<蚌埠>天正華意電氣設備有限公司

蚌埠雷電沖擊發生器200KV弱阻尼電容分壓器高壓臂電容器由1節組成，額定參數200kV/600微微法，額定雷電沖擊耐受電壓為400kV。該分壓器配備一只低壓臂電容器，分壓比分別為1500，分壓比精度小于±1％；弱阻尼電容分壓器的方波響應特性滿足GB311標準要求六、THCJ-200沖擊電壓發生器控制及計算機波形分析系統1．概述3．控制系統的主要功能：手動控制及自算機控制。手動充電方式：手動調節電 ?同步球隙整定的充電電壓，手動調整球隙距離，并顯示實際的距離值。球隙限位開關動作時。?充電速度選擇，用戶可根據試驗需要，分2檔選擇充電速度。?標準化的波形編輯系統，對波形的測量可以通過鼠標拖拉完成，也可方便地縮放波形；?過壓、過流保護，自動接地；?自動點火： 手動控制?緊急分閘，不同于手動分閘，緊急分閘直接通過按鈕切斷主回路電源，用于異常狀況，如控制室停電等。?4．系統結構系統結構示意圖如圖2：圖2中綠線所包圍的部分為測控一體化系統。下位機直接與沖擊電壓發生器本體、電源及截波裝置相連，所有底層操作如繼電器開合由下位機控制，上位機通過光纖與下位機相連，通過向下位機發送指令來驅動本體、電源及截波裝置，下位機不斷地采集數據，獲取當前狀態，同時不間斷地向上位機發送采集的數據，分壓器電壓電流信號通過采集模塊連接到上位機。

<蚌埠>天正華意電氣設備有限公司
沖擊電壓發生器試驗系統零售

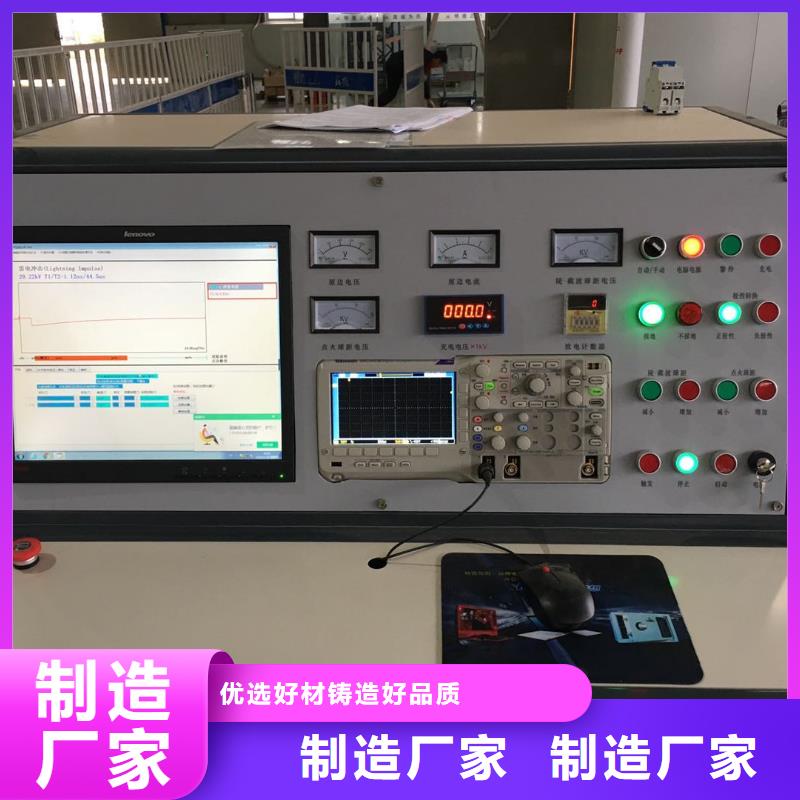

蚌埠雷電沖擊發生器 2.3注意事項2 其他注意事項?接地必須可靠，接地電阻小于0.5歐姆 分壓器的黑色鱷魚夾不能碰到高壓線，否則會造成器件損壞。?禁止用鐵片卡住門限位，進行試驗。?試驗中，禁止打開試品門。?更換試品時必須先用接地棒對電容接地。?升壓時若電壓無法增加，必須停機檢查。?實驗設備運行時，需要有專人看護。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?當試品出現燃燒情況，請立即關斷負載電源，防止電源長時間短路。?儀器出現故障時必須由專業人員進行檢查維修，非青島天正華意電氣工作人員不得擅自打開儀器。3操作說明3.1準備工作3.1.1首先打開配電柜電源開關。然后啟動設備后端電源開關，旋開急停按鈕。把試品放在試品箱內固定好，上端連接高壓端、下端連接低壓端。（如果需要測殘壓：高壓端端連接分壓器的紅色鱷魚夾，低壓端連接黑色鱷魚夾，盡量貼近接地端）。3.1.2打開示波器，并進行設置。3.2觸摸屏軟件操作3.2.1系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括二部分，狀態信息顯示區（1）和控制區（2）3.2.2【狀態信息顯示區】顯示當前系統的狀態信息，故障信息，以及各部分的運行狀態。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。?接地狀態：當開始試驗時接地狀態為紅色，停止試驗時為綠色。多次試驗時系統完成一次測試后才會進行接地。
