呼倫貝爾振蕩波局放耐壓試驗系統性能特點：全套原裝進口，工藝水平高；為國際知名品牌進口設備，原廠，提供投標產品原廠項目授權書原件以及售后服務承諾函原件（2）＊加壓程序可以程序化自動導入相關標準，無需手動輸入，支持相電壓倍數輸入或電壓等級加壓模式，軟件內置DL/T1576標準加壓程序，用戶可直接選擇（3）大數據平臺具備機器學習功能；（4）＊電纜信息自動導入，與狀態檢測平臺數據實現共享；（5）電纜局放測試和定位：使用低阻尼振蕩波電源進行局放測試；（6）電纜振蕩波耐壓試驗：50次；（7）＊可測量局放起始電壓、局放水平，并準確定位局放缺陷位置；（8）＊局放采集卡為工業級板卡；（9）＊數據采集裝置A/D轉換器大于14Bit；（10）＊軟件持免費無限制安裝使用不需加密碼狗任意工作電腦均可免費使用和升級，兼容性強，可導入多款同類主流設備數據（11）＊分析軟件可以兼容市場上進口主流產品的測試數據；（12）＊具備VLF /DS/DAC三合一功能；（13）＊具備雙端定位功能；（14）＊設備具備自干燥系統，以避免潮濕氣候引起的儀器內部干擾；（15）＊至少選擇5個測量區間開窗分析；（16）＊補償電容支持外置測量阻抗以測試導線對定位誤差的影響；（17）＊測試信號深度可以在2-10范圍內自由選擇；（18）＊自動校正功能，單個校正擋位即可保證測試精度，中文界面，包含TDR，定位圖，PRPDA 模式識別，導入其他數據格式（19）＊具備振蕩阻尼故障曲線校正測定功能；（20）＊測量功能和分析功能在一套軟件內，測量和分析可以同時進行，局放定位結果譜圖顯示及結論編輯、添加（21）便攜式使用，移動方便

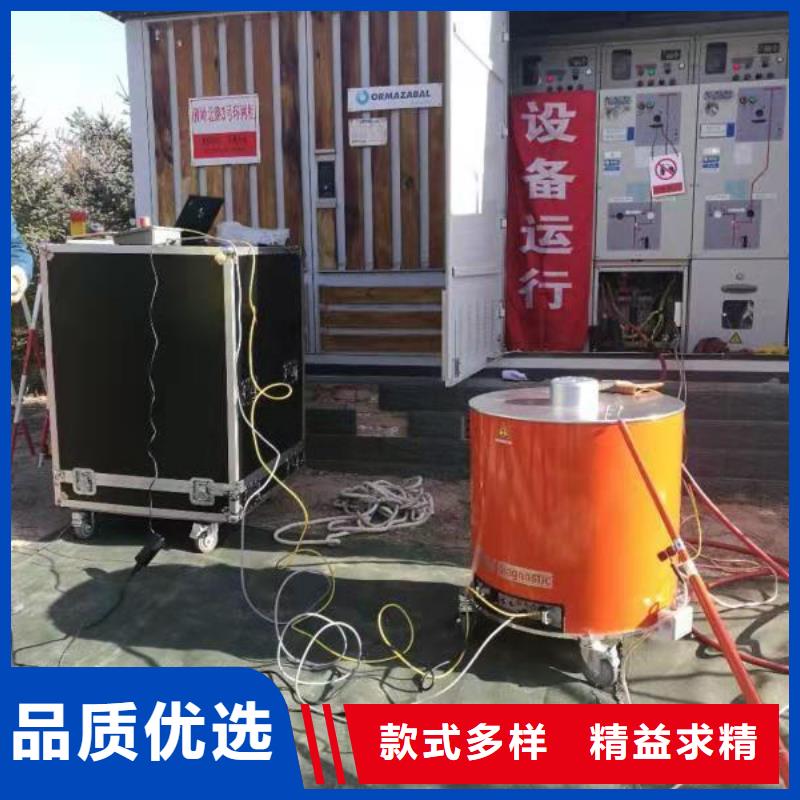

呼倫貝爾振蕩波局放耐壓試驗系統系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，系統集VLF與DAC一體，即可測量電纜的振蕩波局放又可做電纜的超低頻耐壓試驗，現場電壓測試結合了非破壞性局放測試以及介質損耗測量，是對電纜的投運，維修以及維護來講一種基礎并有效的測試手段。結合了幾乎針對所有中壓電纜類型，如XPLE以及紙質絕緣的電纜的必要測試電壓以及診斷工具。系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括： - 的電晶體技術和激光控制技術，如高壓電晶體開關； - 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器； - 無線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。 測試回路包括:1.1.1 硬件 OHV 主要由兩部分構成 高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。 控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。

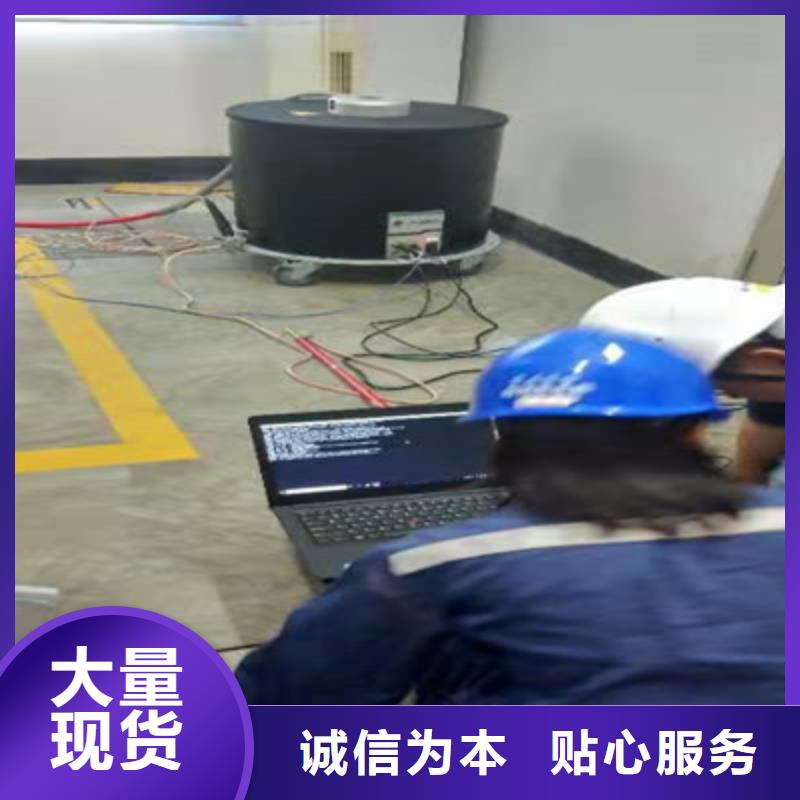

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司)

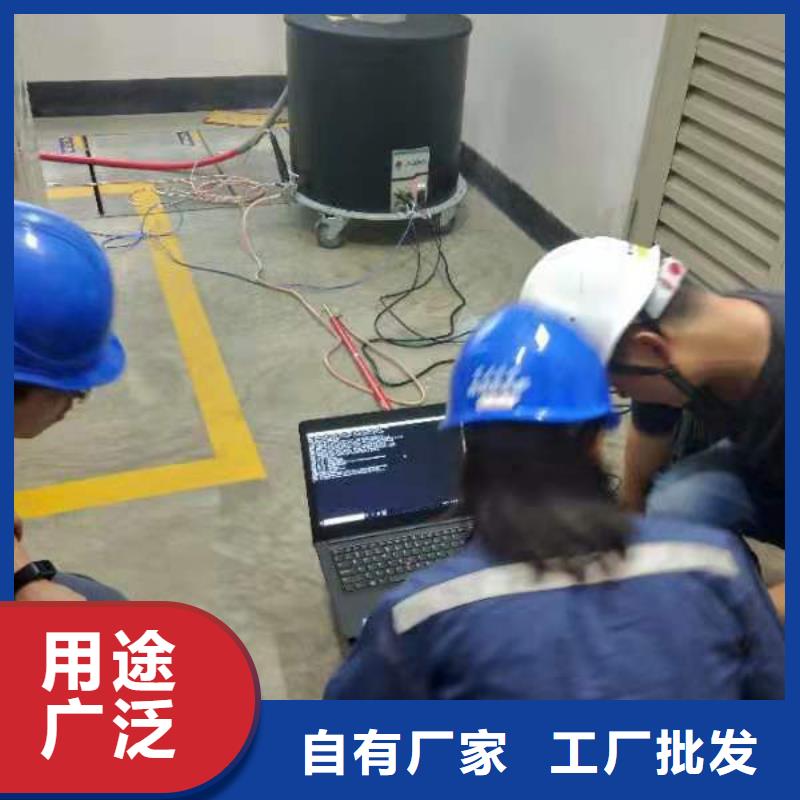

呼倫貝爾振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當的距離。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

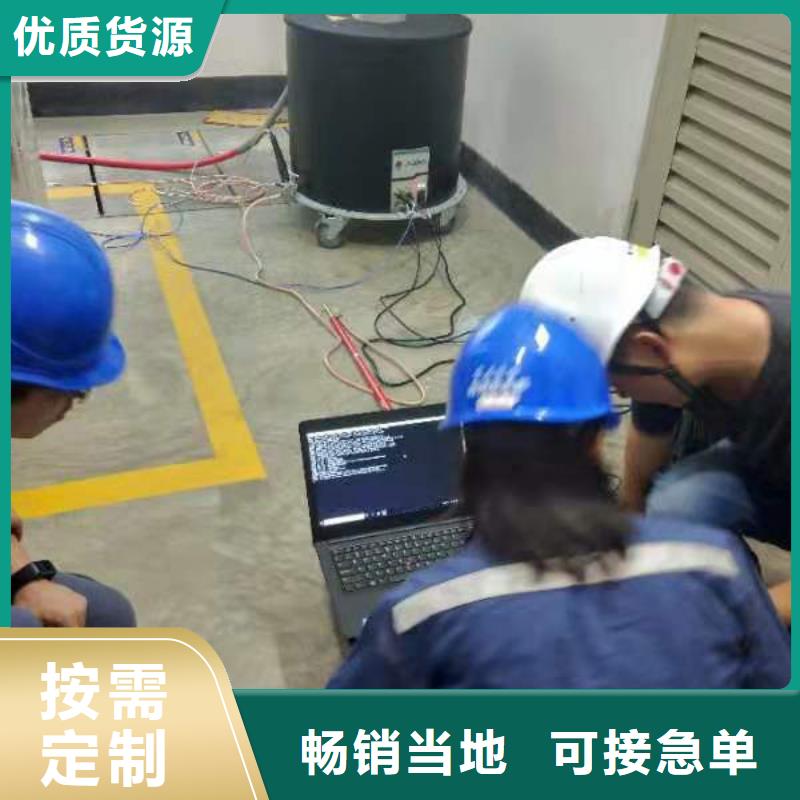

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司)

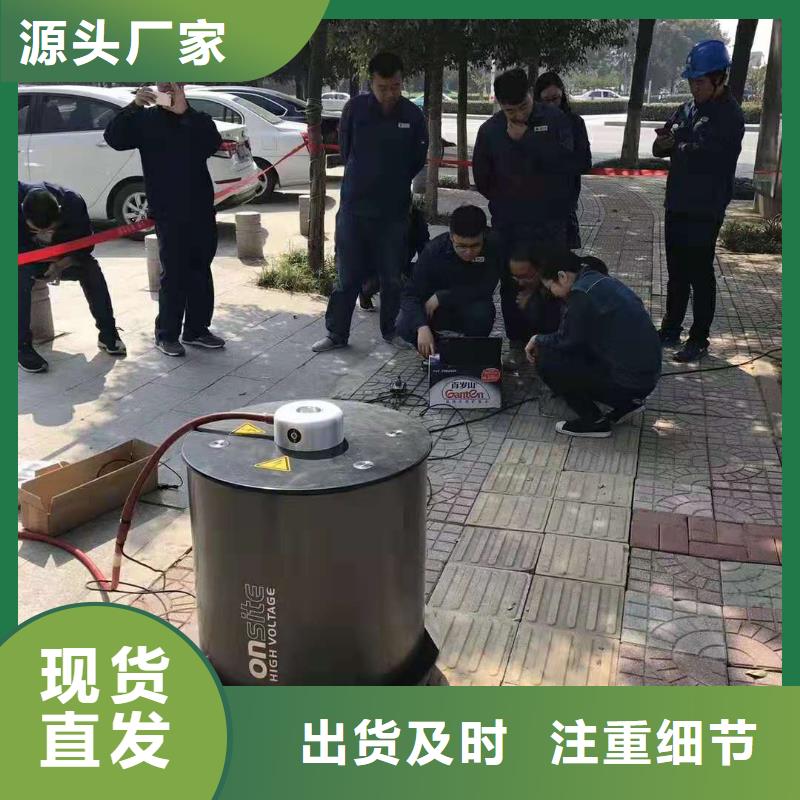

10KV電纜振蕩波測試儀2023已更新(今日/公司) <呼倫貝爾>天正華意電氣設備有限公司

呼倫貝爾振蕩波局放耐壓試驗系統系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。 M60系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，系統集VLF與DAC一體，即可測量電纜的振蕩波局放又可做電纜的超低頻耐壓試驗，現場電壓測試結合了非破壞性局放測試以及介質損耗測量，是對電纜的投運，維修以及維護來講一種基礎并有效的測試手段。M60結合了幾乎針對所有中壓電纜類型，如XPLE以及紙質絕緣的電纜的必要測試電壓以及診斷工具。系統在測試過程中產生的阻尼交流電壓可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； 數字式信號處理器和過濾器； 無線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。

呼倫貝爾振蕩波局放耐壓試驗系統中壓以及高壓電力電纜在鋪設安裝后或者維護更換后需要對其運行性做檢測。同樣在電纜投運較長時間后，也需要做檢測來掌握其的狀態。???為此，標準中提出了要對被測電纜施加高于工況電壓的加壓檢測，其結果不是發生擊穿（說明電纜中有嚴重的缺陷）就是“沒有擊穿”。而隨著技術的發展，當今的檢測技術已經可以對電纜中的局部放電進行準確的測量和定位。現場測試的可靠性得到了明顯的提高，而且即使當電纜中出現缺陷時，為了找到缺陷，也不必一定要使被測電纜發生擊穿。借助局放模式圖的運用，我們可以得出其缺陷的嚴重程度以及位置。在進行震蕩波局放測量時，我們通過對損耗因子的獲取 同 時 也 可 以 對 電 纜 絕 緣 老 化 程 度 進 行 評估。因此這種測試所帶給用戶的信息量遠遠超過了統一的單一的加壓測試。

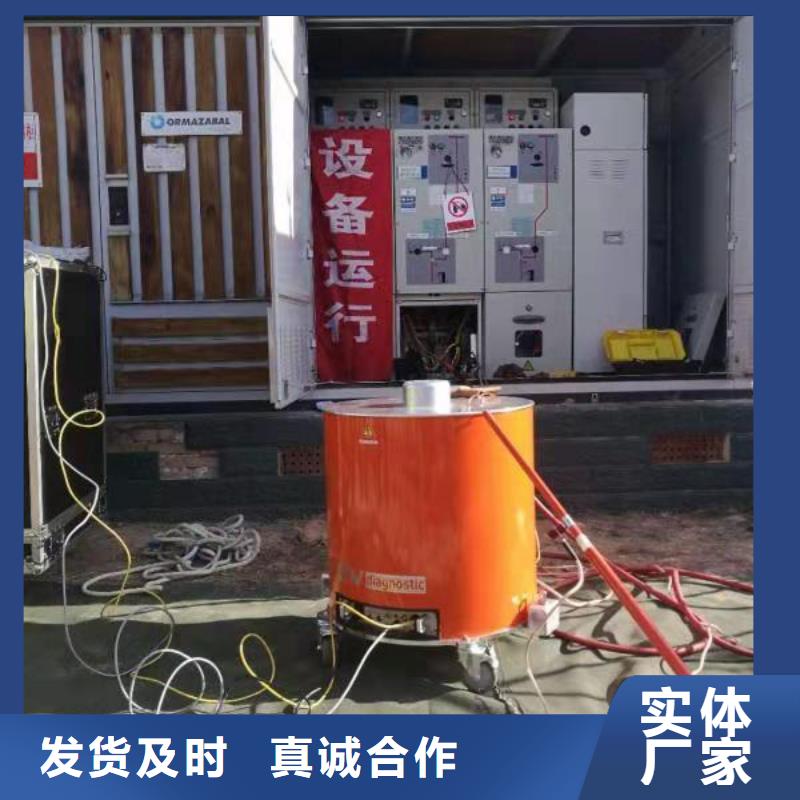

<呼倫貝爾>天正華意電氣設備有限公司

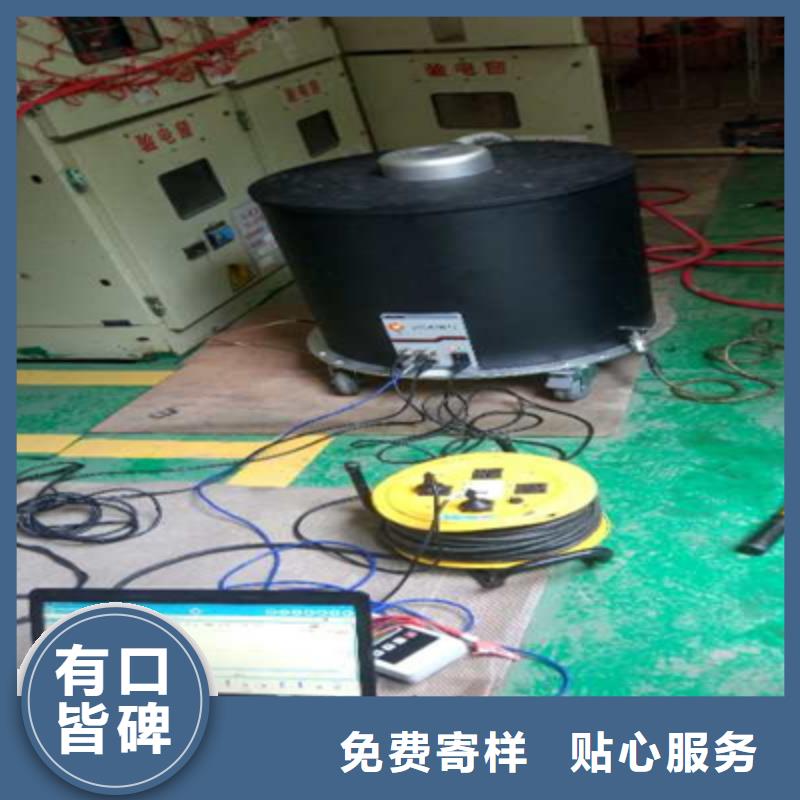

呼倫貝爾振蕩波局放耐壓試驗系統具有完整數據管理、數據儲存、數據診斷分析，歷史數據對比、試驗管理功能軟件功能帶操作平臺的電纜振蕩波數據分析系統軟件應具備對測試數據的瀏覽、統計分析等基本功能實時局放水平、位置顯示功能，局放水平、局放次數切換顯示具備測試數據管理、電纜資料數據庫6電源電源單相，輸入電壓范圍包含185-240V的電壓值，電源設計包含防止沖擊電壓或電壓閃變對儀器的影響的保護電路7使用條件環境溫度-15℃~40℃相對濕度≦95％，月平均≦90％海拔高度＜1000 m?35kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值135kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能

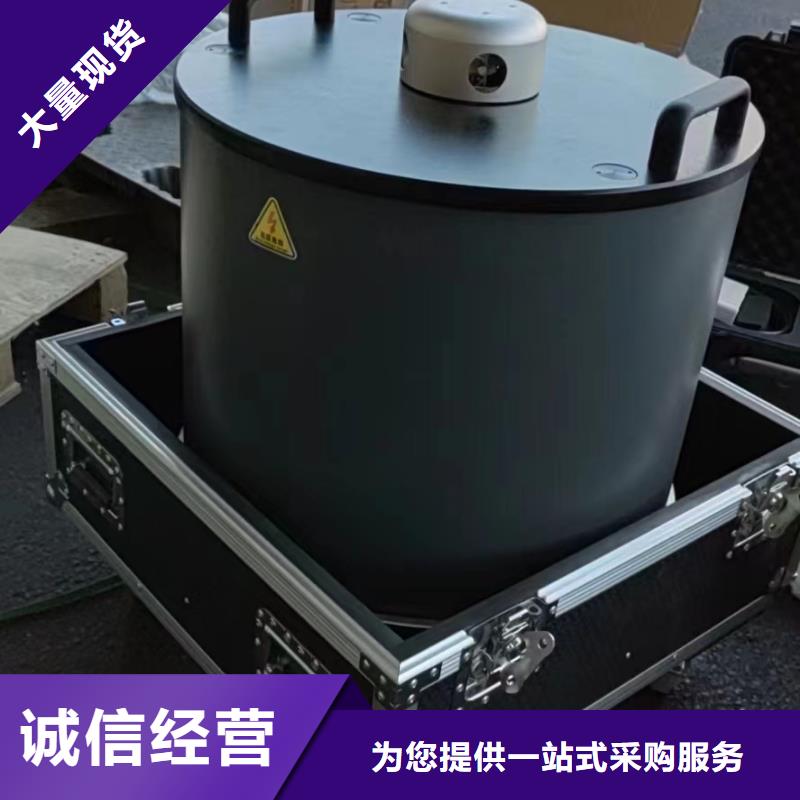

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司)
10KV電纜振蕩波測試儀2023已更新(今日/公司) <呼倫貝爾>天正華意電氣設備有限公司

呼倫貝爾振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

呼倫貝爾振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司) <呼倫貝爾>天正華意電氣設備有限公司

呼倫貝爾振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

呼倫貝爾振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

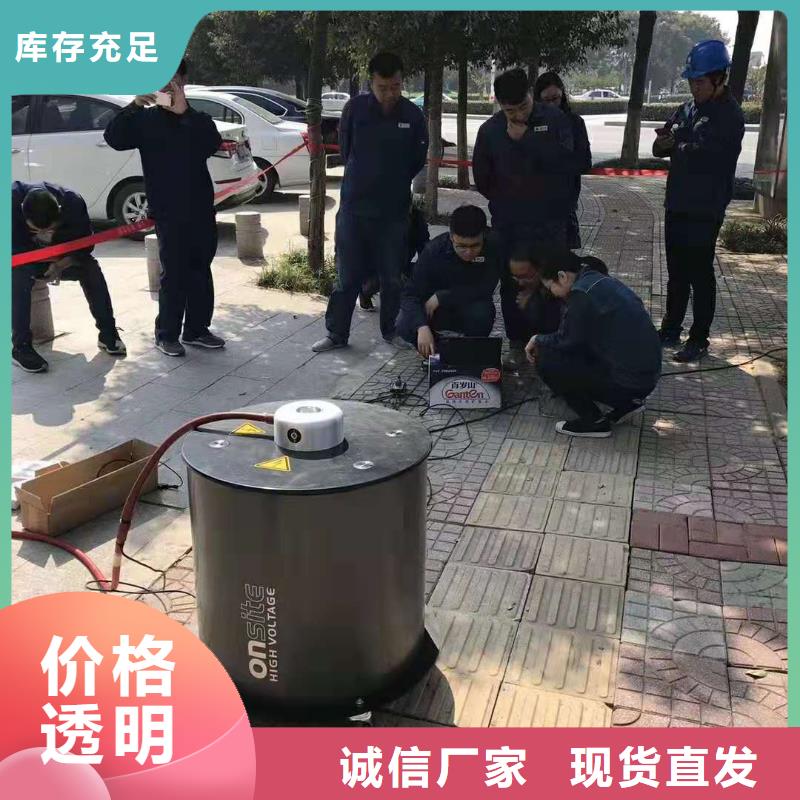

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司)

呼倫貝爾振蕩波局放耐壓試驗系統35kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司)
<呼倫貝爾>天正華意電氣設備有限公司

呼倫貝爾振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

10KV電纜振蕩波測試儀2023已更新(今日/公司)

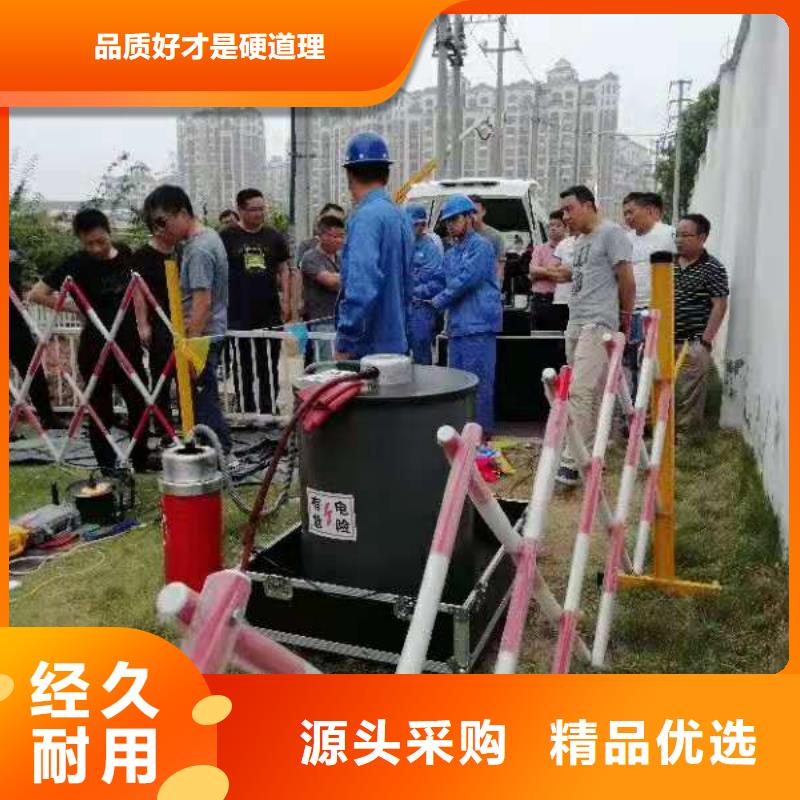

呼倫貝爾振蕩波局放耐壓試驗系統本測試系統按照 IEC 348 關于電子測量儀器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請在正常天氣情況下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓單元。 測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。

<呼倫貝爾>天正華意電氣設備有限公司 10KV電纜振蕩波測試儀2023已更新(今日/公司)

呼倫貝爾振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用
