臨夏高低壓開關柜通電試驗臺儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強三、技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—500A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏

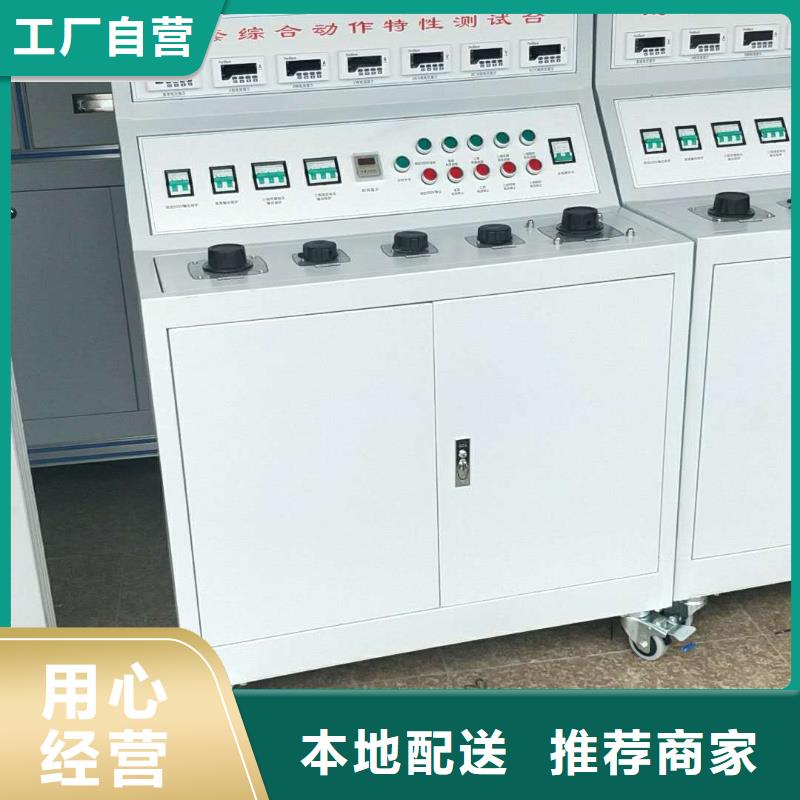

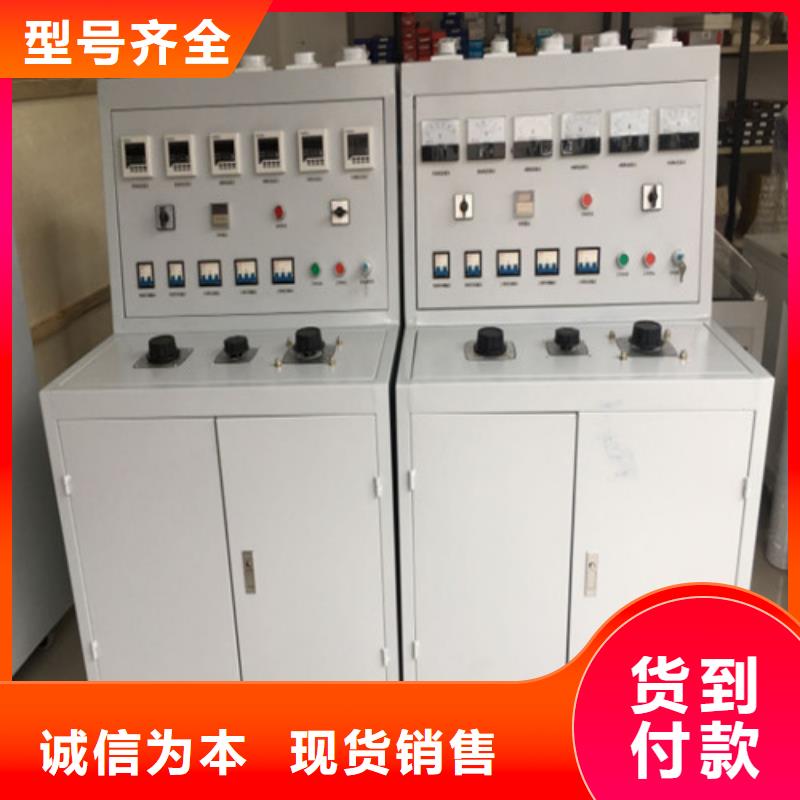

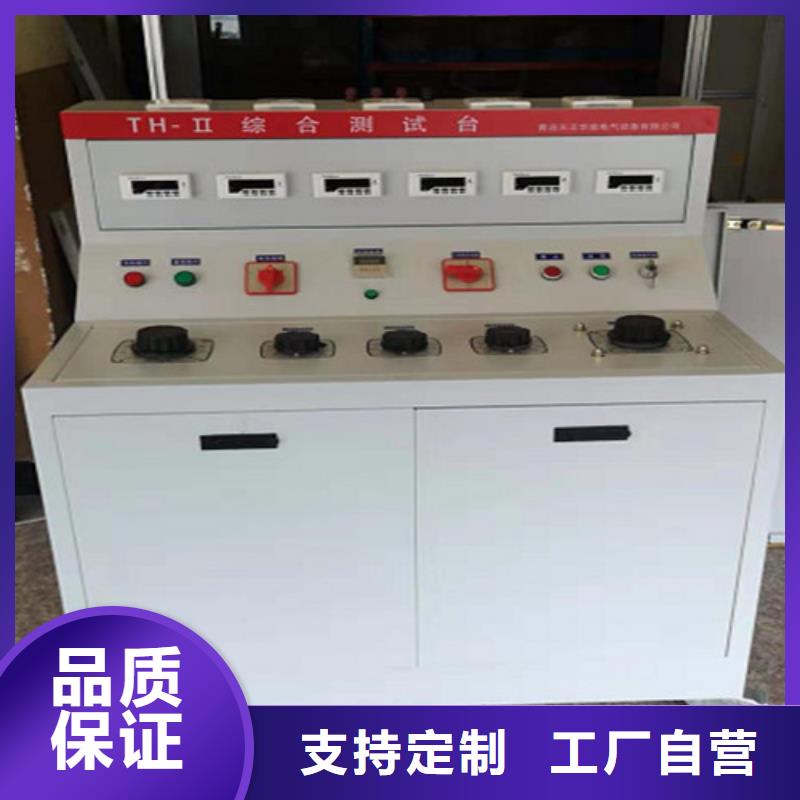

臨夏高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺 (1000A)用戶使用手冊青島天正華意電氣設備用限公司目錄一、概述主要技術參數使用方法 3四、注意事項 4一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相四線交流電壓直接輸出；2、三相交流0~450V（相間780V）電壓可調輸出；3、三相交流電壓固定(380V)輸出；

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏

臨夏高低壓開關柜通電試驗臺目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查?！保弧吨绷麟娫聪到y事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。直流保護電器的安秒特性一般在實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作復雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏
<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏

臨夏高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查?！保弧吨绷麟娫聪到y事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

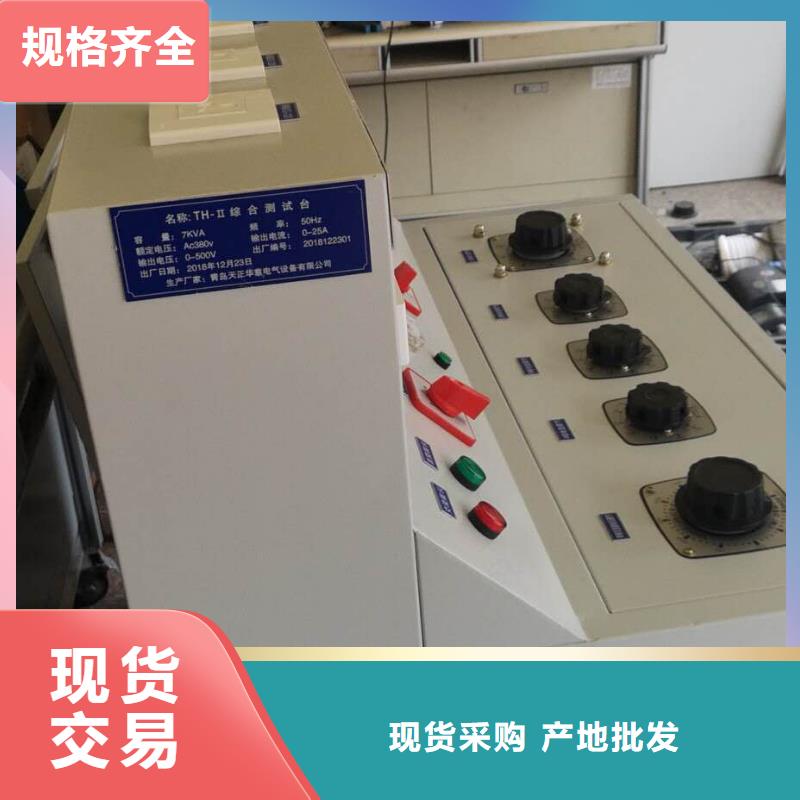

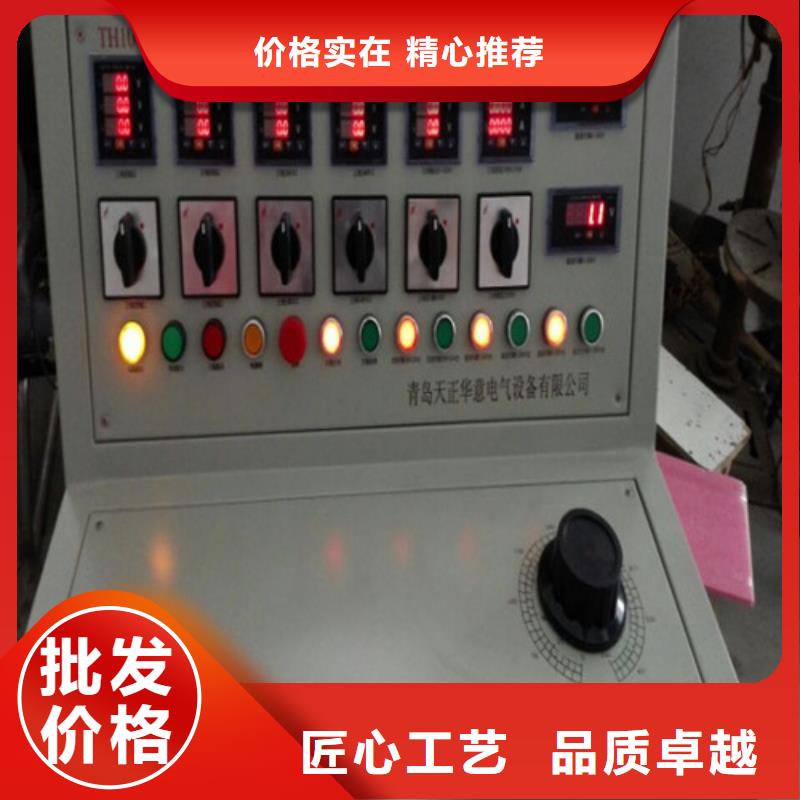

臨夏高低壓開關柜通電試驗臺面板指示燈應該為合閘后亮紅燈指示，分閘后亮綠燈指示，合閘按鈕為綠色，分閘按鈕為紅色（指示燈與按鈕分開，標明合閘按鈕，分閘按鈕，合閘指示，分閘指示）油漆不能出現多個顏色，如有碰撞補漆需同一種顏色.面板控制臺旋轉的兩個按鈕應該標明對應的電壓或電流輸出標識，例如，（直流電源輸出旋鈕、可調電壓、電流輸出旋鈕） 8.帶萬向輪，數顯表顯示，數顯表精度為0.5級，銀灰色外殼9.工作環境： 0～40℃；環境濕度≤85％四、使用說明注意：1.每次試驗必須確定調壓器處于零位。2.電壓，電流單獨控制，可以同時輸出。五、操作說明1.接通輸入電源AC380V；2.切換“輸入電源電壓顯示”轉換開關，觀察各項電壓是否正常；3.將調壓器回零，并按“啟動”按鈕，再按面板上“AC0~20A輸出控制”合閘按鈕。緩慢調節調壓器旋扭觀察“AC0~20A電流指示”，升到要求值，在轉換三相電流看是否達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下“AC0~20A輸出控制”分閘按鈕，再按面板上的“停止”按扭，斷開總電源開關。4.三相AC100V輸出 合上總閘按鈕直接在背板接點試驗。5.三相AC0~400V輸出 合上三相AC0~400V輸出的合閘按鈕緩慢調節調壓器旋鈕，觀察三相AC0~400V電壓指示，升到要求值，在轉換三相電壓看是否大達到要求，試驗完畢后，旋轉調壓器旋鈕使其回零位，按下AC0~400V輸出的分閘按鈕。

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏

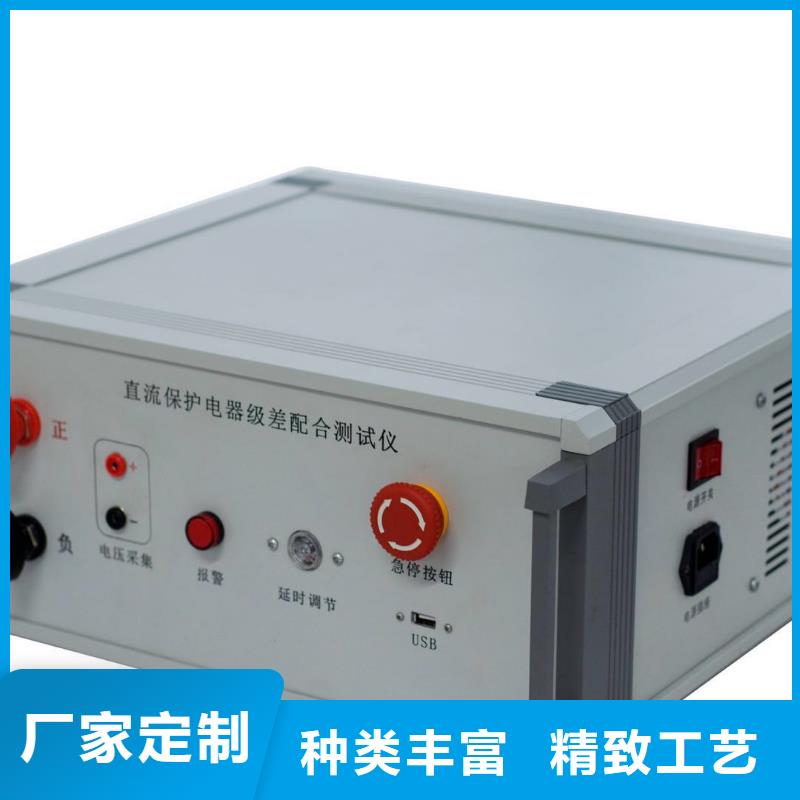

臨夏高低壓開關柜通電試驗臺因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-1000 A直流斷路器安秒特性測試系統適用于額定電流1A～1000A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。9.儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏

臨夏高低壓開關柜通電試驗臺如 輸入數字有誤，按 DEL 刪除即可。5.2 后面板介紹名稱 說明電流校準端口 輸入電流，用于對 LD-300 電流校準使用。Q 時間校準輸出端 輸出脈沖，用于對 LD-300 時間校準使用。5.3 分斷時間及剩余動作電流的校準要執行漏電開關測試儀分斷時間及剩余動作電流的校準：1.將被校準漏電開關測試儀與校準裝置連接，打開校準裝置和被校準漏電開 關測試儀。2.按 功能鍵，將校準裝置切換到分斷時間測試模式。3.設置動作電流。設置動作電流與被校漏電開關測試儀一致（實際使用過程 中，由于被校準漏電開關測試儀的動作電流值誤差較大，因此，可以將校準裝置 的動作電流值設置的稍微小一些，在 80％I△n～I△n 之間。如：被校漏電開關測試儀是 30mA，那么校準裝置可以設置為 24mA ～30mA 中任意一個稍小一些的電流值）。設置動作電流值，按 -“數字鍵”- ，若需更改設置則按 。 如設置動作電流為 30mA，按，再按數字鍵“3”和“0”，再按 鍵確定。4.設置電流因子。設置校準裝置的電流因子與被校漏電開關測試儀一致。按，屏幕顯示如下圖，有 1：（0.5＊I），2：(1＊I），3：（1.4＊I），4：（2＊I），5：(5＊I）五種電流因子供選擇，按相應的數字鍵選擇電流因子，再按 鍵。如設 置電流因子為 0.5＊I，則按數字鍵“1” 再按 ENT 鍵，屏幕上的值自動顯示 為“0.5＊動作電流”的值（如動作電流值為 30mA，則值顯示為 15mA）。5.設置分斷時間。根據 JJF1283-2011 的要求，分斷時間校準點為 20ms，50ms，100ms，200ms，500ms，1s，2s，5s，每點測量一次，分斷時間選擇（0.9～0.95）T（T 為漏電開關測試儀分斷時間值），且 1×I△n 不必超過 5s，5×I△n不必超過 500ms。

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏
<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏

臨夏高低壓開關柜通電試驗臺 接入實際二次回示意圖 在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。 特別注意： 用戶在設置跳合閘時間時。按動增加和減小按鈕不允許按住按鈕不放。只能一次一次的按動。否則會出現第二路模擬斷路器跳合閘的時間不準確的情況。 保修條件 本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

<臨夏>天正華意電氣設備有限公司 電器試驗臺臨夏 <臨夏>天正華意電氣設備有限公司

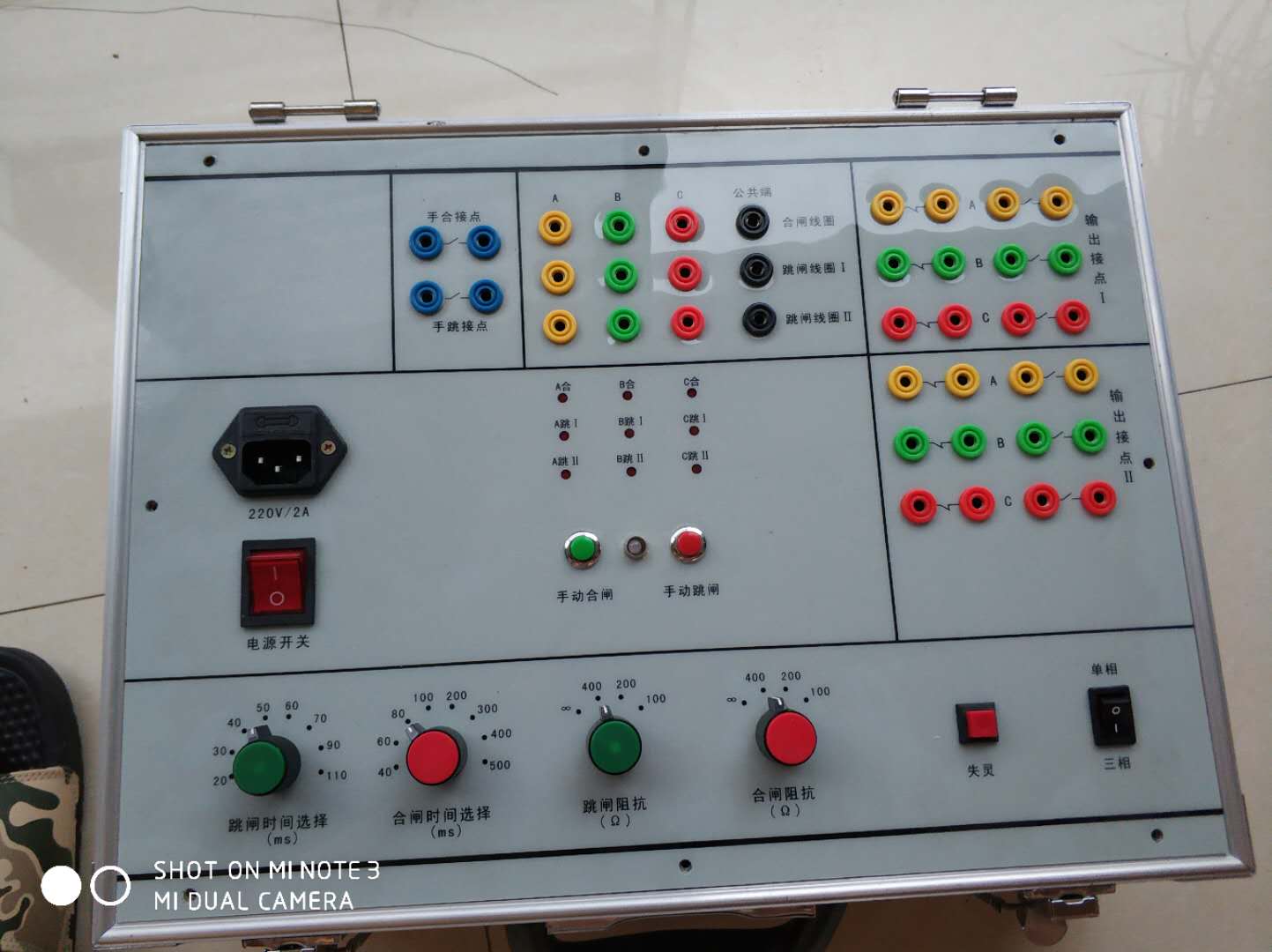

臨夏高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態?？捎糜诮油ㄝo助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗模擬斷路器內部跳合閘回路是否正常。

臨夏高低壓開關柜通電試驗臺工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。
