阿里熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

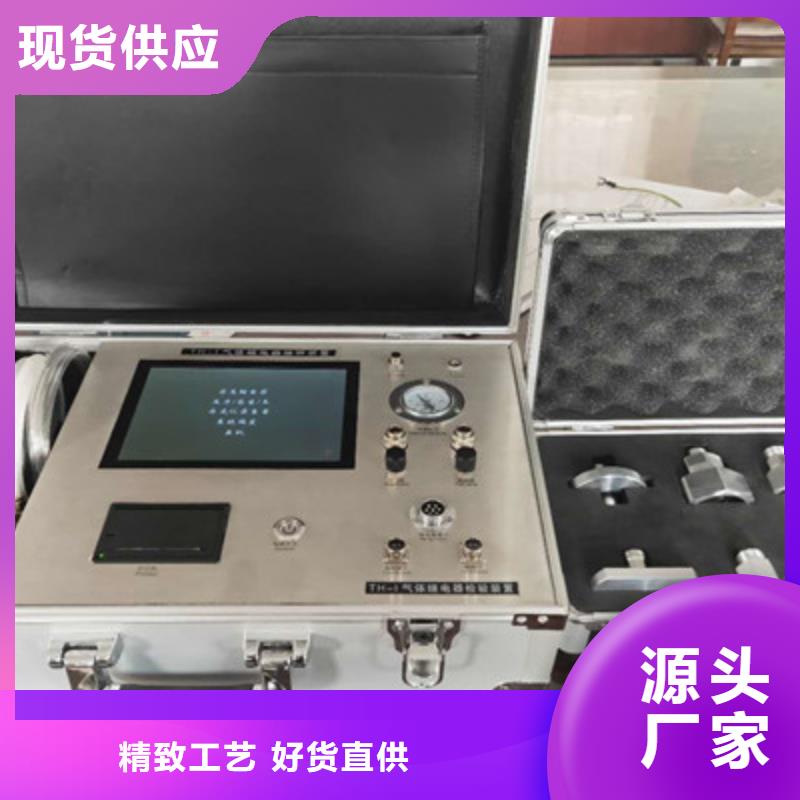

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發

阿里熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。

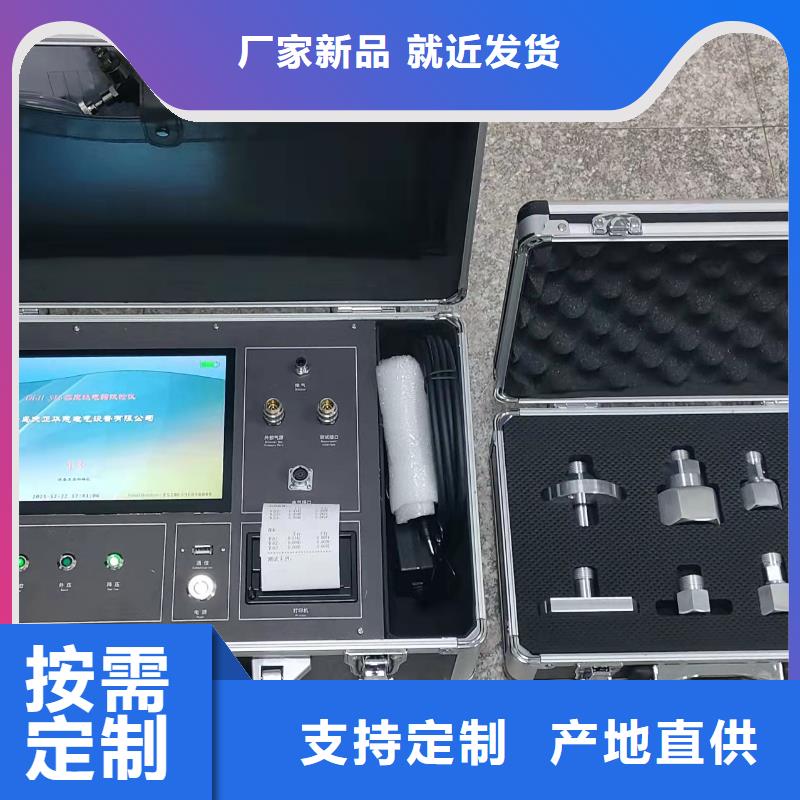

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發

阿里熱繼電器測試儀當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗（升壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗（降壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗（降壓，接點二）：在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓，接點一)：給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下：3.技術指標?環境溫度：－20℃～60℃。?相對溫度：不大于93％（25℃）。?工作電源：AC220V±15％，50Hz，或機內電池。?精 度：0.25級。?顯示方式：320＊240彩色漢字液晶屏。?打印方式：針式微打。?測量壓力范圍：0～1.0MPa?測量溫度范圍：－30℃～＋100℃。?校驗壓力范圍：20℃時標準壓力0.1～0.99Mpa。?外形尺寸：372×267×135mm?儀器重量：約3.6Kg。

<阿里>天正華意電氣設備有限公司

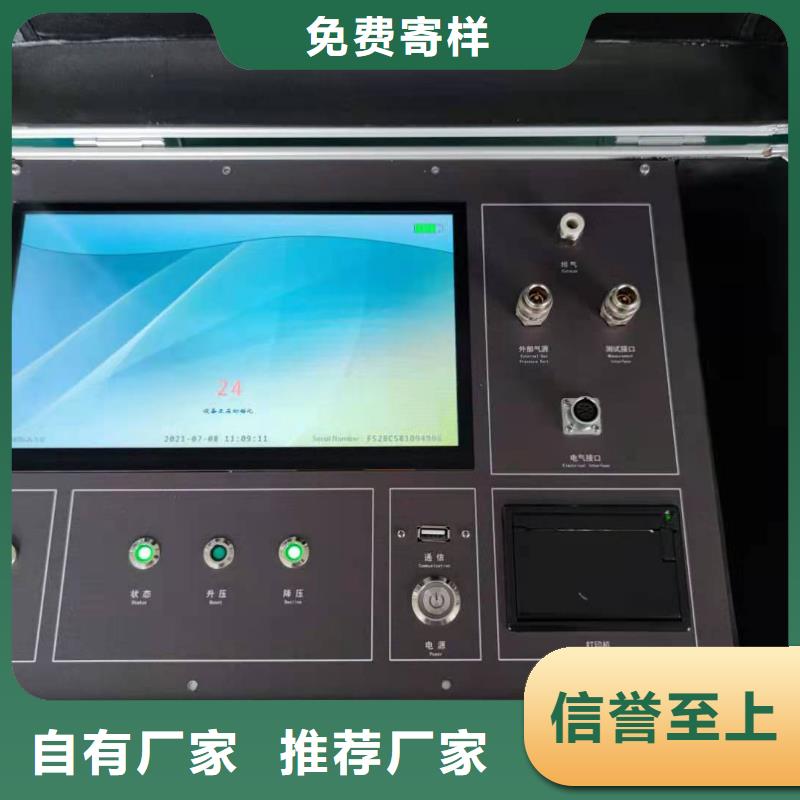

全自動SF6密度繼電器校驗裝置批發 <阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗（升壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗（降壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗（降壓，接點二）：在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓，接點一)：給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下：3.技術指標?環境溫度：－20℃～60℃。?相對溫度：不大于93％（25℃）。?工作電源：AC220V±15％，50Hz，或機內電池。?精 度：0.25級。?顯示方式：320＊240彩色漢字液晶屏。?打印方式：針式微打。?測量壓力范圍：0～1.0MPa?測量溫度范圍：－30℃～＋100℃。?校驗壓力范圍：20℃時標準壓力0.1～0.99Mpa。?外形尺寸：372×267×135mm?儀器重量：約3.6Kg。

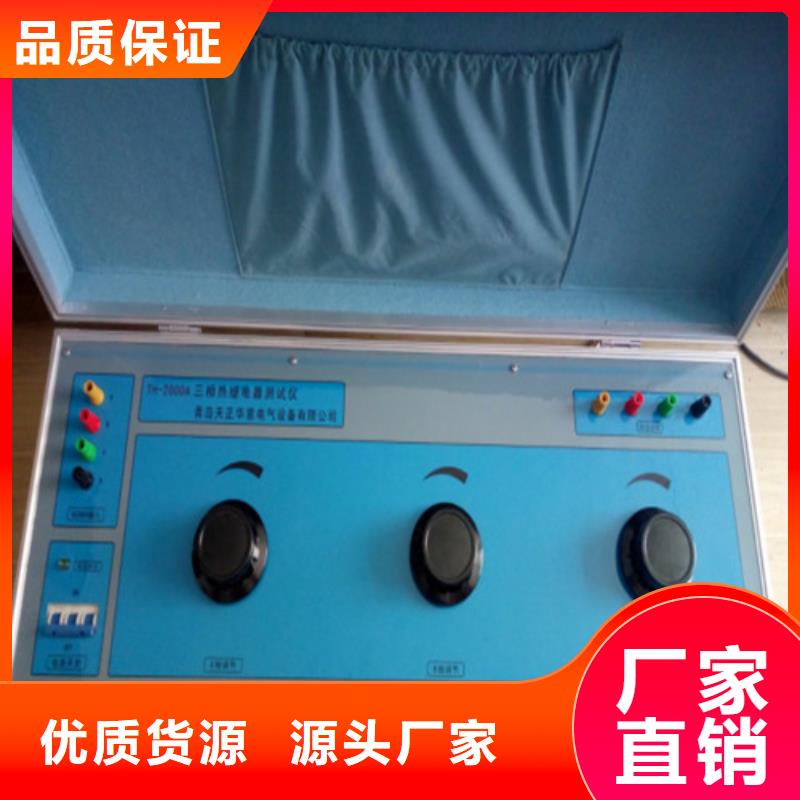

阿里熱繼電器測試儀適用范圍 1、適用于各類型的低壓電動機保護器、熱繼電器測試。 2、測試電動機保護器在運行狀態下是否進行有效地保護。 3、適用于試驗室對低壓電動機保護裝置的試驗。 4、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 5、適用于各高校及科研機構的研發、試驗、教學本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。阿里熱繼電器測試儀主要功能可長時間輸出0～50A或0～500A電流 可定制10000A可同步測試熱繼電器、熱電偶、電動機保護器的動作時間可同時串接若干只校驗，提高工作效率二、主要技術指標電源輸入：AC 380/220V 50Hz 三相四線額定功率： 1＊1KVA 3只儀表等級：0.5級輸出電流：3×50A或3×500A（電流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

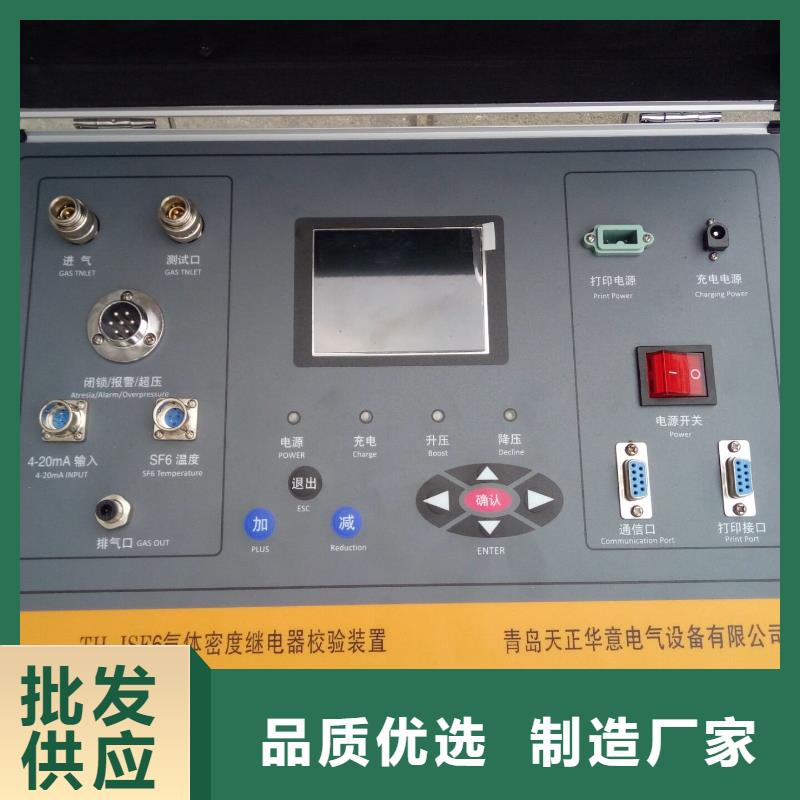

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發
全自動SF6密度繼電器校驗裝置批發 <阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。

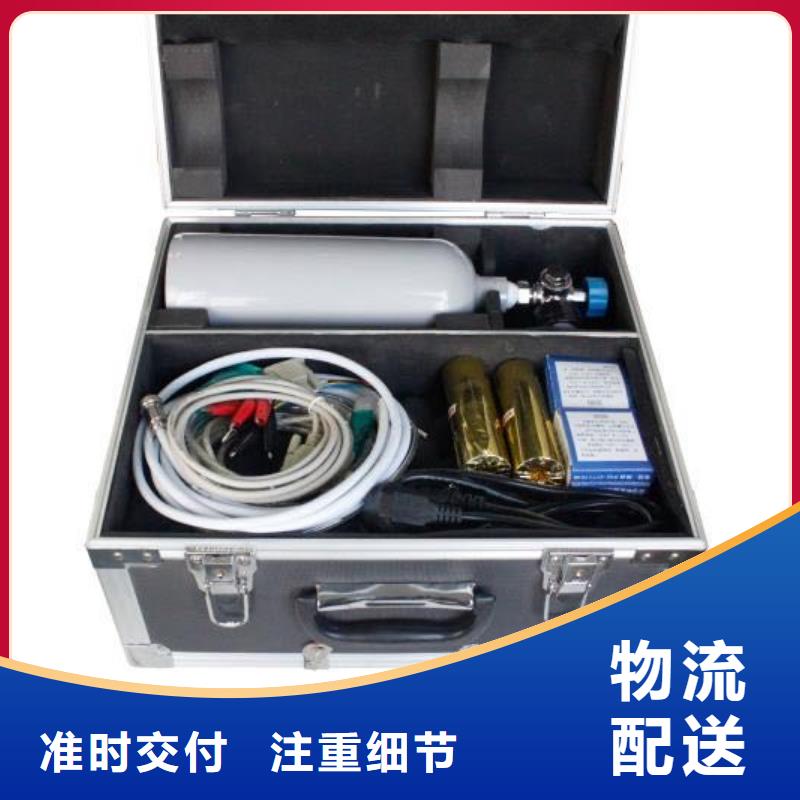

阿里熱繼電器測試儀使 用 方 法 一：現場前準備工作：檢查試驗用氣罐有無試驗用氣源（氮?dú)饣騍F6氣體），如無試驗用氣源無或氣壓不足（氣壓不能小于0.8MPa）需做好充氣工作（建議用戶到專業充氣點充好氣源，且氣壓不能大于2.0MPa），如無當?shù)責o專業充氣點用戶也可用我公司配備的充氣桿與氣源對接自行充氣，如下圖（圖1）所示：圖（一）二：現場準備工作：1．. 到現場后斷開與密度繼電器相連的電源，以免損壞校驗儀，同時拆下與密度繼電器相連管頭，接上相應的測量接頭（與共用接頭連接好，共用接頭尾端有活插頭方便測量管連接），測量接頭及共用接頭示意圖(圖2)：圖（二）2.根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的相應的信號插座對接好測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別；3.把配備的信號測試線另一頭與儀器面板上的信號口相連接。4.使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接（如圖3所示）5.使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接（如圖4所示），使用配備的放氣管與儀器面板上的放氣口相連接，另一端與專用回收器皿連接。連接公用接頭及密度繼電器連接進氣口圖（三）測量管圖（四）進氣管6.如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7.打開儀器電源。8.打開氣瓶上的閥門。

<阿里>天正華意電氣設備有限公司

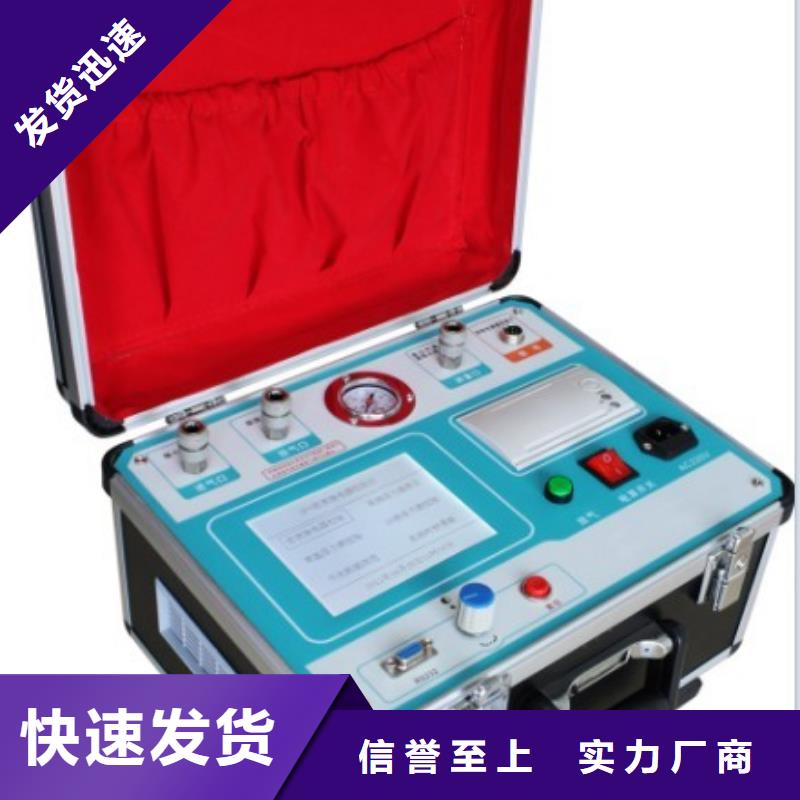

全自動SF6密度繼電器校驗裝置批發 <阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀功能及特點該校驗儀主要具有如下功能：1、對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。2、對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。3、如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。該校驗儀吸收國內同類產品先進經驗，運用了先進的的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：?采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。?

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發

阿里熱繼電器測試儀如圖所示：2.3 安裝完成會彈出安裝成功窗口（如圖）將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號，這時就會出現上面顯示的“有效端口號”無法使用的情況，下面介紹改變端口號的方法。打開我的電腦屬性，在硬件里打開設備管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口（如圖）打開“端口設置”中高級選項。如圖所示：在高級設置的左下角有一個COM端口號設置選項，可以選擇1～256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮?dú)鈿怏w貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。校驗用氣源：因安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（在專業充氣點充氣，如無專業充氣條件就自行充氣）！

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發 全自動SF6密度繼電器校驗裝置批發 <阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖13＊＊年＊＊月＊＊日＊＊時＊＊分確定取消圖14此時按確定鍵使相應的數字反顯后可以分別對年、月、時和分的數值分別進行調整。配套工具軟件使用說明1.軟件功能簡介此配套工具軟件用來將儀器中的測量數據上傳至計算機，供試驗人員對測量數據做進一步分析和處理。2.軟件特點本軟件為綠色軟件，無需安裝便可使用支持USB通信方式支持Windows系列操作系統，運行速度快，使用方便3.運行環境計算機硬件需求：建議使用賽揚533 及以上CPU，512MB 及以上內存、1GB 及以上可用硬盤空間。支持軟件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系統；Microsoft Office 2003 及以上版本（必須包含Excel）。4.軟件操作說明（1）雙擊，運行儀器配套工具軟件，如下圖所示。（2）使用USB數據線將計算機和儀器連接起來。儀器開機，進入數據上傳界面，如下圖所示。（2）選擇通信端口。點擊“串口選擇”右方的滾動條，選擇USB安裝后系統分配的端口號（詳見“USB驅動程序安裝說明”）。（3）點擊“通信自檢”按鈕，計算機與儀器進行通信，此時有以下兩種情況：聯機成功，數據上傳至計算機，如圖所示。數據上傳成功后可進行“導出數據”及“生成報表”操作。此時儀器顯示如下界面：（4）導出數據。點擊 “文件”下拉菜單，再點擊“導出數據”按鈕，如圖所示。此時彈出對話框，如圖所示。選擇要保存文件的位置，輸入保存的文件名稱，數據將以Excel 格式保存在計算機中，試驗人員可對測量數據做進一步分析處理，如圖所示。打開剛才保存的Excel數據文件如圖所示。

阿里熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

<阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀如圖所示：2.3 安裝完成會彈出安裝成功窗口（如圖）將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號，這時就會出現上面顯示的“有效端口號”無法使用的情況，下面介紹改變端口號的方法。打開我的電腦屬性，在硬件里打開設備管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口（如圖）打開“端口設置”中高級選項。如圖所示：在高級設置的左下角有一個COM端口號設置選項，可以選擇1～256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮?dú)鈿怏w貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。校驗用氣源：因安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（在專業充氣點充氣，如無專業充氣條件就自行充氣）！

<阿里>天正華意電氣設備有限公司
全自動SF6密度繼電器校驗裝置批發 <阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀我公司在測試盒加裝有接點狀態指示燈，可方便用戶進行手動調節維修接點齊度和測試壓力。二、系統構成：1.繼電器綜合測試臺主機 1臺2.繼電器測試座 1套3.測試盒 1套4.控制電腦（主機、液晶顯示器） 1套5.測試臺外形尺寸 1200×800×1430（mm）三、使用環境：1.電源供電電壓：單相交流50HZ±2HZ 220V±10％功耗斷開連接，將計算機與儀器斷開連接，如圖33所示。圖33 全自動SF6密度繼電器校驗儀（斷開連接）（9）斷開連接后，列表清空，狀態欄對應圖標變成紅色，狀態欄提示顯示為“連接已斷開！”。 如圖34所示。圖34 全自動SF6密度繼電器校驗儀（連接已斷開）（10）USB驅動程序安裝說明打開文件夾中的“USB驅動程序“文件夾，打開后找到”“文件。雙擊安裝USB驅動，運行界面如圖35所示，點擊下一步完成USB驅動程序安裝，安裝完成后需重插USB數據線。圖35USB驅動程序安裝注意：如果您通過以上方式無法正常安裝”USB驅動程序”，那么請您在連接上“USB數據線“之后，通過Windows彈出的硬件向?qū)е校檎摇癠SB驅動程序”文件夾目錄，如圖36。圖36 USB驅動程序文件夾目錄選擇對應您當前的操作系統文件夾中的硬件驅動，點擊確定即可。九、注意事項1.現場校驗SF6氣體密度繼電器時，斷開與密度繼電器相連的電源，以免損壞校驗儀。2.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮?dú)鈿怏w貯量，帶上所有開關用的過渡接頭及工具。3.端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。4.被校驗的密度繼電器不能平躺放置要立放，否則會造成校驗不準確。5.密度繼電器在校驗的過程中不能有太大的振動。6.使用氣瓶時可按以下提示進行操作。

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發
<阿里>天正華意電氣設備有限公司

阿里熱繼電器測試儀使用方法①、檢漏試驗用試驗線把儀器的１端接至被試相(如A相)，儀器的2端接地或檢漏繼電器的外殼，打開儀器電源，此時儀器自帶的大屏幕電阻表自動測試并顯示此時的可調電阻值，根據下列表格所列的電壓電阻對應關系調節試驗電阻至所需值，如電壓是120V時，若電阻表所示不是2KΩ可調節6至2KΩ，如電壓是380V時調節6至3.5KΩ，電壓等級660V/1140V時與此同理。127V 380V 660V 1140V 2KΩ 3.5KΩ 11KΩ 20KΩ 再次確認所調電阻值與電壓等級相對應后，按下試驗開關，此時電阻表自動自保退出自動測量狀態，該端供電回路的檢漏繼電器應可靠動作并帶動上一級開關跳閘。彈起試驗開關后，電阻表又自動測量并顯示試驗時的電阻值。試驗檢漏其他兩相時與此同理。②、檢漏繼電器閉鎖保護試驗檢漏繼電器動作后，把電阻器調至動作電阻的2倍，按下試驗開關，此時合閘供電時應不能合閘，說明檢漏繼電器保護后閉鎖性能良好。③、JY82型檢漏繼電器網路切斷電阻值的整定按照①中所述接好線，按下儀器的電源開關，調節可調電阻(觀察電阻表)至，按下試驗開關檢漏繼電器應不動作，緩慢左轉可調電阻旋鈕直至保護動作，彈起試驗開關，此時儀器內置的大屏幕電阻表自動測量并顯示試驗時的電阻值，如顯示的電阻值與實際的電壓等級相對應，

全自動SF6密度繼電器校驗裝置批發

阿里熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<阿里>天正華意電氣設備有限公司 全自動SF6密度繼電器校驗裝置批發

阿里熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣
