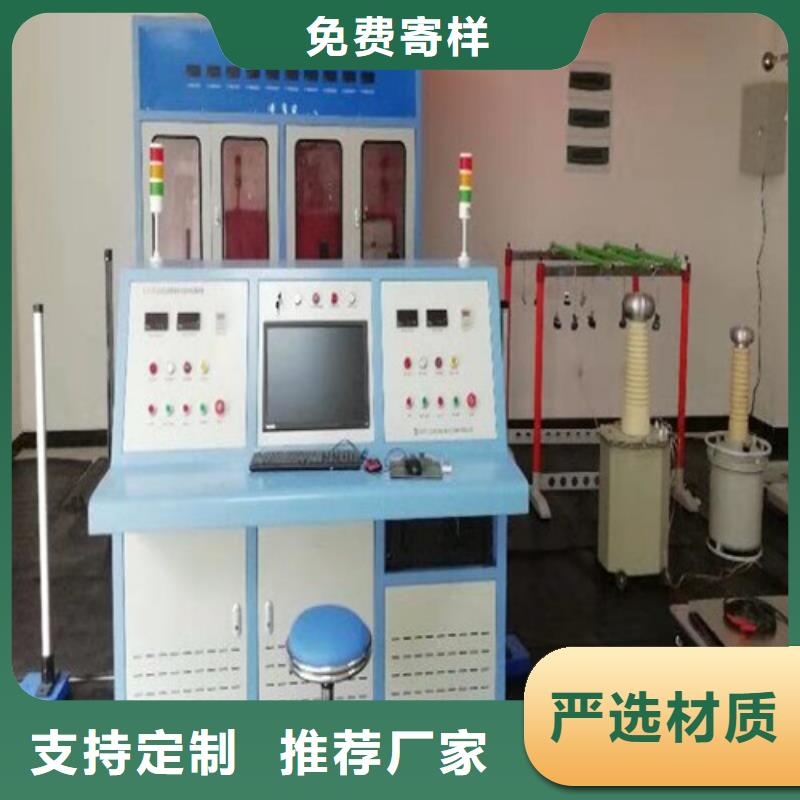

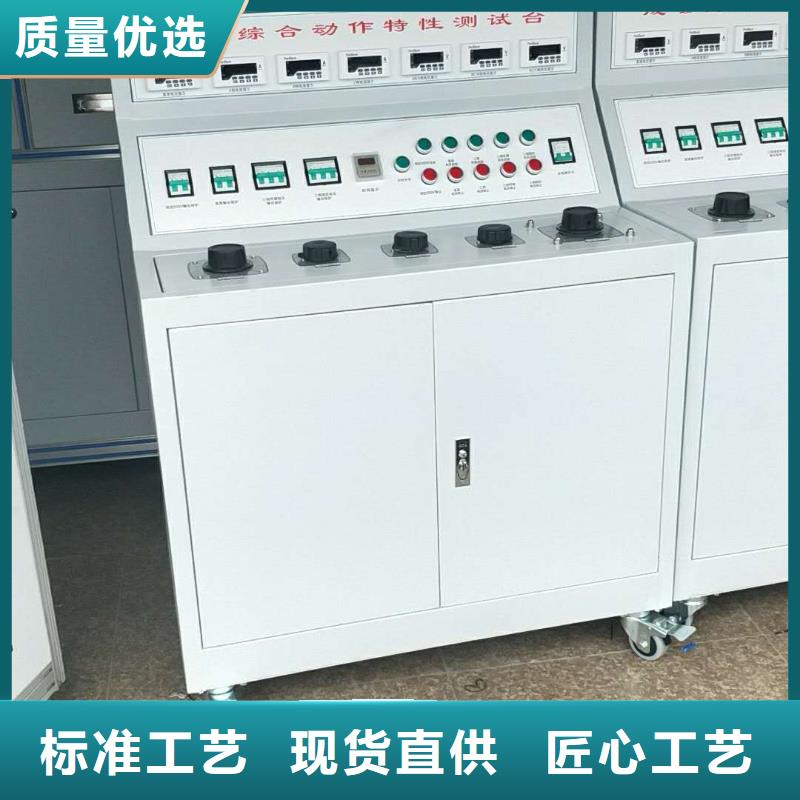

開封 電器綜合試驗臺

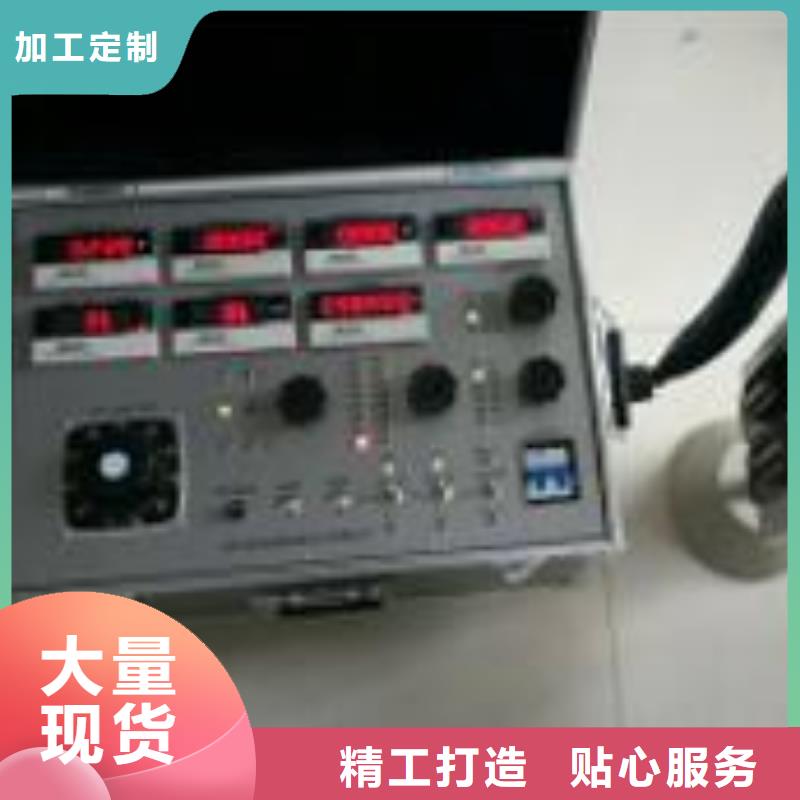

開封電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

<開封>天正華意電氣設備有限公司

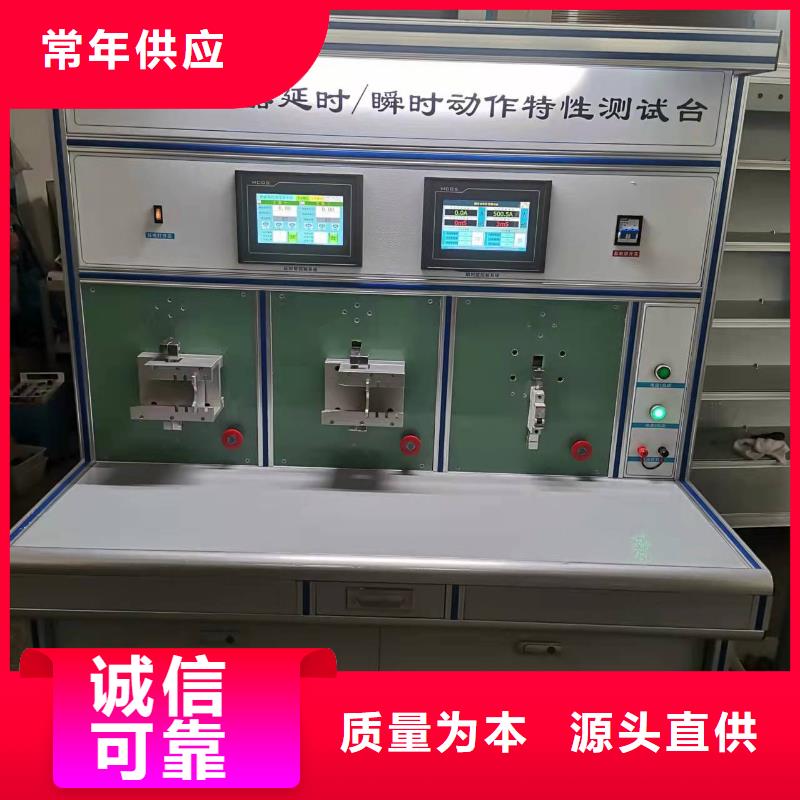

開封電器綜合試驗臺當繼電器達到釋放狀態，系統記錄釋放電壓。試驗過程中，若達到設定電壓，繼電器未動作，系統會進行提示。若吸合后，繼電器在降壓過程中未釋放，系統會進行提示。8.普通繼電器可以測試每對觸點的時間，右鍵雙擊開始測試按鈕即可出現測試面板，點擊開始按鈕即可進行測試。測試完成后可以點擊創建報表查看測試結果，此項為單獨測試項，退出后結果不予保留。7、微型斷路器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇微型斷路器型號。4.根據被測件型號設置好對應參數。5.首先點擊“線圈電阻”按鈕測試線圈電阻。6.然后點擊“脫扣測試”，進行脫扣測試項。測試開始時，電流會迅速給到脫扣電流，并開始記時，當斷路器斷開時記時結束，系統記錄下當前時間為脫扣時間，若脫扣時間小于保護時間，則說明測試合格。6.3、創建報表首先，在測試結束后，點擊“創建報表”按鈕，此時報表打開，新的報表操作對話框出現如圖6-3-1所示。圖 6-3-1點擊“保存報表”按鈕，所有的數據將會被保存。點擊“打印報表”按鈕，系統將打印當前EXCEL文檔。點擊“退出”按鈕，系統不對報表做任何修改和保存，直接返回測試界面。6.4、查看報表點擊“查看報表”按鈕，系統將會彈出新的查看報表對話框，用來查看之前測試過的報表，在此界面下，用戶可對之前生成報表進行查看、刪除、傳輸等操作。如圖6-4-1所示。圖 6-4-1在左側報告列表中選定一個報表，點擊“查看報表”按鈕，即可查看該報表。此時，可以對其進行打印操作。點擊“U盤傳輸”按鈕，即可將選定報表傳輸至，當前插入U盤。點擊“刪除報表”按鈕，即可將選定報表進行刪除操作。此功能需要密碼才能刪除。

開封 電器綜合試驗臺

開封電器綜合試驗臺本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。10、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。

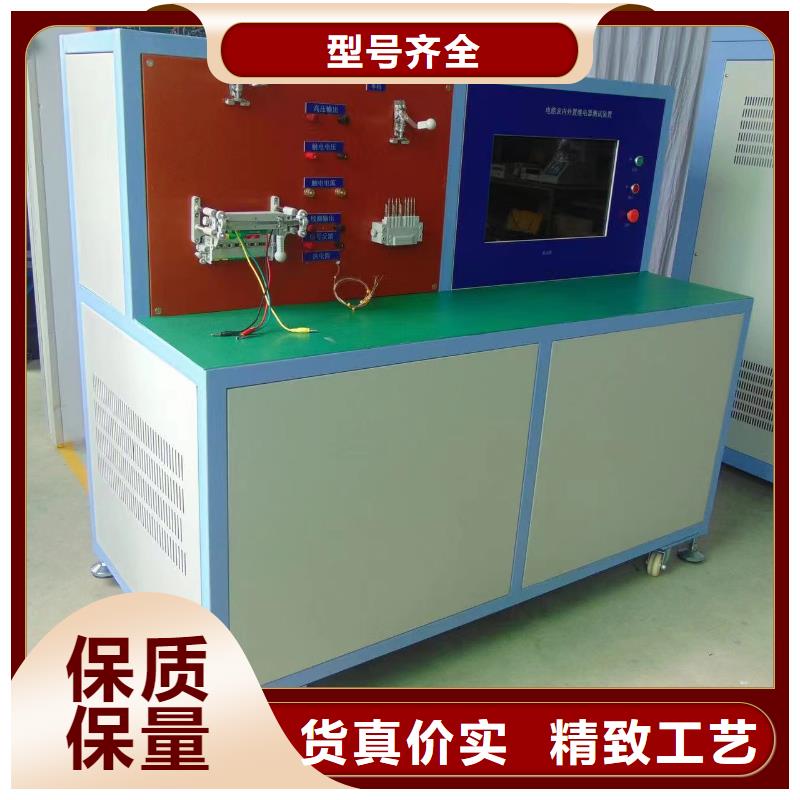

開封電器綜合試驗臺繼電器綜合測試臺使用說明書青島天正華意電氣設備有限公司 一、簡介：繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器，

<開封>天正華意電氣設備有限公司
<開封>天正華意電氣設備有限公司 開封 電器綜合試驗臺

開封電器綜合試驗臺首先非常感謝您選擇青島天正華意電氣設備有限公司的產品！我們將為您所購買的TH-II高壓斷路器磨合測試儀提供以下服務：○ 兩年免費質保。注：人為損壞酌情處理。○ 本產品享受終生維修。○ 電話技術支持。 ▲ 在使用本產品之前請您核對您的產品裝箱清單：1、TH-II高壓斷路器磨合測試儀主機 一臺2、電源線 一根3、測試線（一端已焊接好） 一套4、說明書、保修卡、合格證 一套▲ 在您使用本產品之前請您詳細閱讀說明書以及以下注意事項：1、連接好所有測試線后，檢查沒有問題再開電源。2、合分閘輸出端不能短路。3、合分閘輸出端不能串接電源。4、儀器內置可調電源為直流，當試品為交流時可使用外接電源，運行中請勿接通或斷開外接電源。5、開關狀態輸入和輔助觸點輸入必須接空接點，不能外加電源。6、合分閘輸出不能超過10A電流。當開關分合閘線圈電流大于10A時，必須外接輔助繼電器或接觸器。

<開封>天正華意電氣設備有限公司 開封 電器綜合試驗臺

?開封電器綜合試驗臺甲方參加培訓人員包括機電工程師、維修工程師、產品工程師和操作調試人員，參加人數由需方確定。?培訓內容包括：講解設備操作、維修、維護、保養及調整方法，示范操作及講解注意事項；指導和監護甲方人員實際操作。終培訓?終培訓在需方工廠進行，終培訓在設備終驗收時進行。?培訓內容同預培訓相同。D．質量保證與技術服務?乙方保證提供的生產線/設備，備件、附件等完整、全新。?乙方提供的生產線/設備、備件、附件等應符合甲方和乙方雙方共同確認的精度和質量標準，并與技術圖紙資料一致。?設備出現故障，乙方應在8小時內電話指導排除一般故障或48小時內派員到甲方現場進行維護處理。?設備質量保證期為12個月，質量保證期內所發生的生產線/設備本身質量問題由乙方派員到甲方免費維修。如因操作失誤或天災導致設備損壞則不屬于保質期范圍內。?超過質量保修期后提供終身有償服務，零部件更換乙方僅收取成本費用；如應甲方維修、維護需要，乙方維修人員往返甲方路費由甲方承擔。

<開封>天正華意電氣設備有限公司 開封 電器綜合試驗臺

開封電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg

<開封>天正華意電氣設備有限公司

開封電器綜合試驗臺質量要求1.設備能夠檢測電器元件狀態情況。2.質保期：本公司的質保期：驗收合格并使用之日起1年。質保期內出現產品質量問題由我公司免費負責維修或更換不合標準產品，并承擔因此造成的一切經濟損失。5.質量保證期內，設備如出現故障，需派人現場處理的，中標人須在報修48小時內到達現場處理。五、其它要求1.本試驗臺是全新整套的、符合、行業、鐵路總公司（原鐵道部）有關質量標準、滿足招標文件要求和項目使用性能要求的產品。2.本試驗臺滿足招標文件所列的規格型號、技術標準和技術要求、配置等。3.本設備包括必備的易損件、備份測試軟件、書面資料、電子版技術資料、出廠合格、說明書、裝箱單、保修卡及完整的包裝箱（合格證應包含制造廠名、產品名稱、規格圖號、標準代號、批號、檢查人員印章等內容）。包裝按及廠家標準，做好防護，包裝物不需回送。由于廠家包裝、運輸不當造成的破損或其他質量問題影響使用的，一律無條件退換。

<開封>天正華意電氣設備有限公司
開封 電器綜合試驗臺

開封電器綜合試驗臺測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器，交流燈絲轉換繼電器動態繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）3.將測試盒用航空插頭連接線盒測試臺連接即可。4.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。 八、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。
