通遼無局放(SF6)工頻耐壓試驗裝置企業-可接大單 <通遼>天正華意電氣設備有限公司

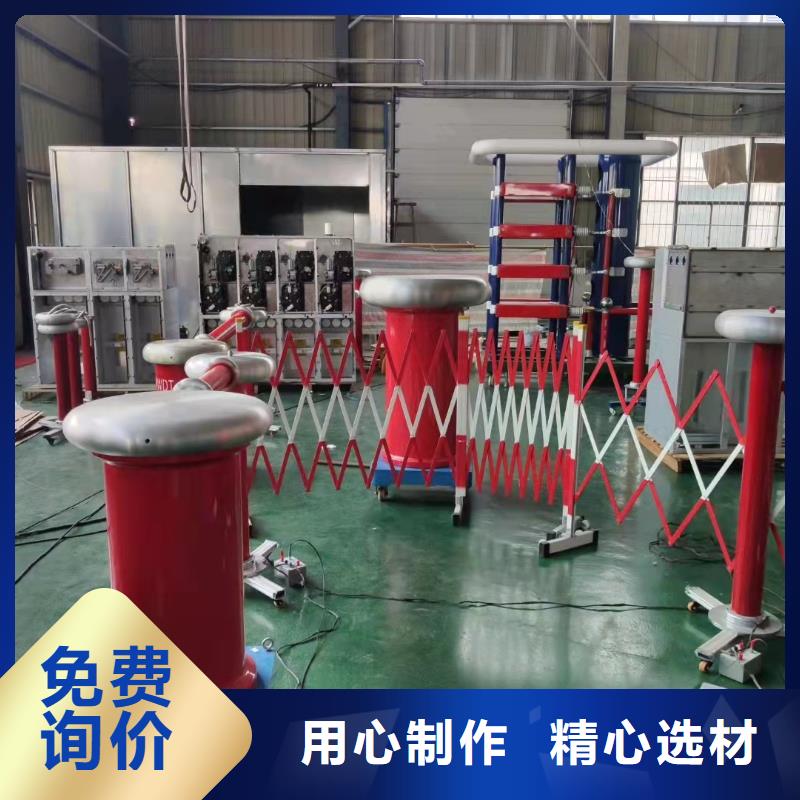

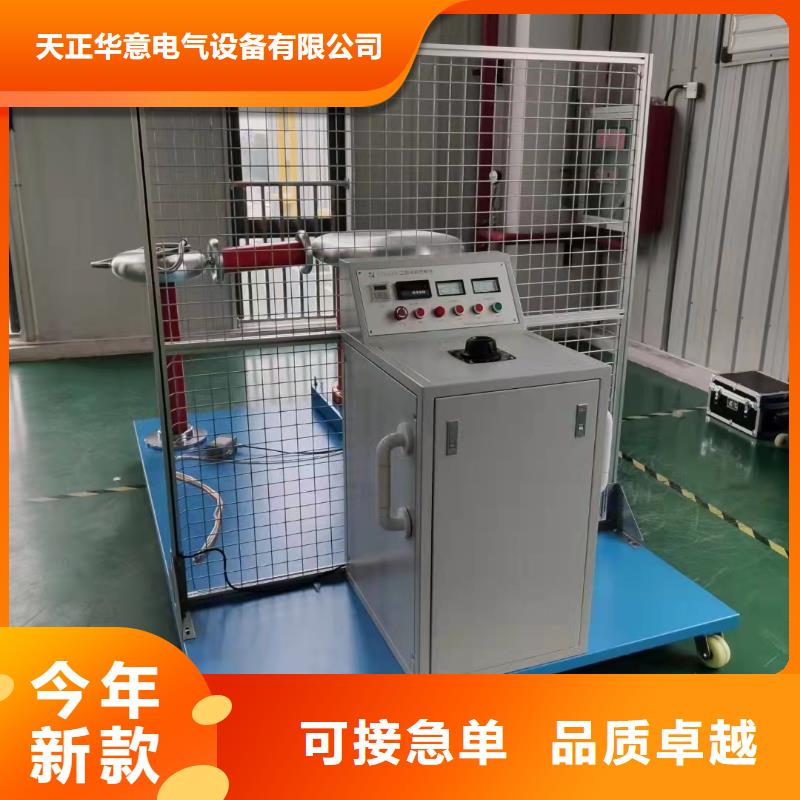

通遼工頻高壓局放試驗裝置 抗干擾措施和局部放電圖譜簡介對于局部放電實驗我們怕的就是干擾，下面簡單介紹一下實驗中可能遇到的干擾以及抗干擾的方法：（一）測量的干擾分類干擾有來自電網的和來自空間的。按表現形式分又分為固定的和移動的。主要的干擾源有以下一些：①懸浮電位物體放電，通過對地雜散電容耦合②外部電暈③可控硅元件在鄰近運行④繼電器，接觸器，輝光管等物品⑤接觸不良⑥無線電干擾⑦熒光燈干擾⑧電動機干擾⑨中高頻工業設備（二）抗干擾方法采用帶調壓器，隔離變壓器和濾波器的控制電源設置屏蔽室，可只屏蔽試驗回路部分可靠的單點接地，將試驗回路系統設計成單點接地結構，接地電阻要小，接地點要與一般試驗室的地網及電力網中線分開。采用高壓濾波器用平衡法或橋式試驗電路利用時間窗，使固定相位干擾處于亮窗之外采用較窄頻帶，或用頻帶躲開干擾大的頻率范圍在高壓端加裝高壓屏蔽罩或半導體橡膠帽以防電暈干擾試驗電路遠離周圍物體，尤其是懸浮的金屬固體！（三）初做實驗者對波形辨認還是有一定困難的，下面就簡單介紹一 放電類型和干擾的初步辯認：1． 典型的內部氣泡放電的波形特點：(圖 5—01)A．放電主要顯示在試驗電壓由零升到峰值的兩個橢圓象限內。B．在起始電壓Ui時，放電通常發生在峰值附近，試驗電壓超過Ui時，放電向零相位延伸。C．兩個相反半周上放電次數和幅值大致相同（相差至3：1）。D．放電波形可辯。E．q與試驗電壓關系不大，但放電重復率n隨試驗電壓上升而加大。F．局部放電起始電壓Ui和熄滅電壓Ue基本相等。G．放電量q與時間關系不大。H．如果放電量隨試驗電壓上升而增大，并且放電波形變得模糊不可分辨，則往往是介質內含有多種大小氣泡，或是介質表面放電。如果除了上述情況，而且放電幅值隨加壓時間而迅速增長（可達100倍或更多），則往往是絕緣液體中的氣泡放電，典型例子是油浸紙電容器的放電。

<通遼>天正華意電氣設備有限公司 通遼無局放(SF6)工頻耐壓試驗裝置企業-可接大單

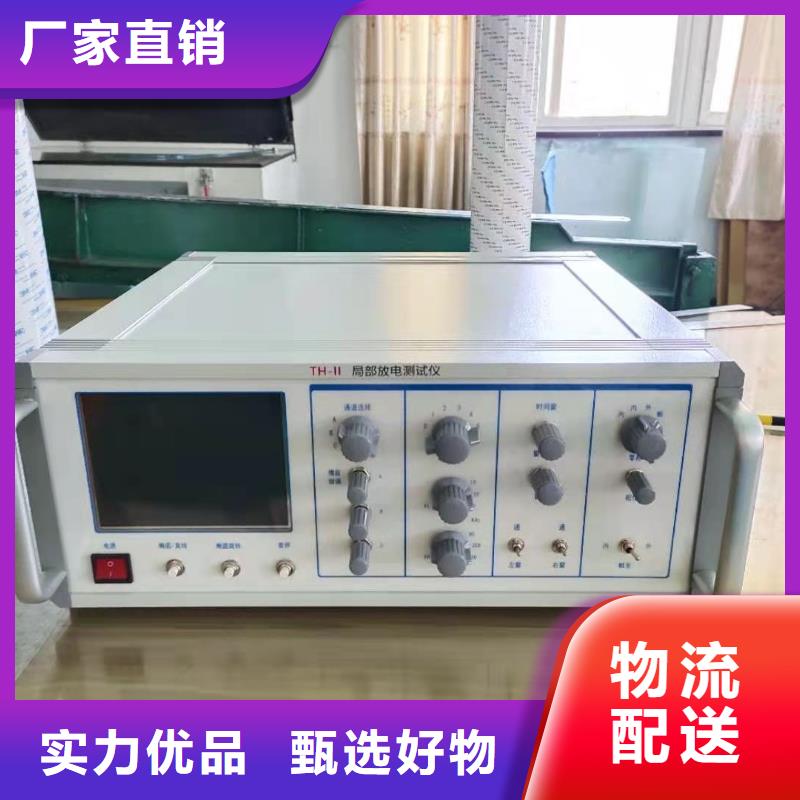

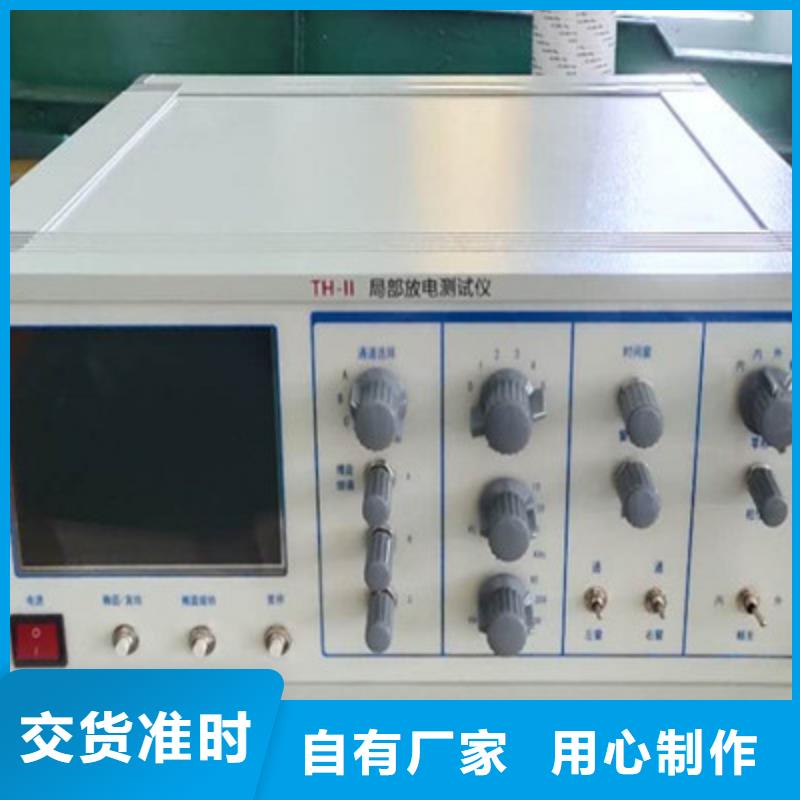

通遼工頻高壓局放試驗裝置 變壓器感應局放試驗測試系統技術方案一、適用范圍本設備主要用于部分35kV電壓等級、20000KVA等級以下電力變壓器倍頻耐壓、局部放電試驗。二、使用條件海拔高度：≤1000m環境溫度：-10℃～＋40℃相對濕度：＜90％（25℃時）使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率＜3％主要設備的技術參數（一）、TH-2007多通道局部放電檢測儀簡介TH-2007多通道局部放電檢測儀是我們繼TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放電檢測儀后研制開發生產的又一新穎儀器。它基本保持了前幾種儀器的優點和功能，又根據當今國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，TH－2007多通道局部放電檢測儀比TH－8601、TH－9801、TH－2002局放儀在設計上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積示波管試驗波形顯示清晰，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表具有線性、對數雙功能指針式表頭和數字式表頭，同時顯示放電脈沖的放電量。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。TH－2002局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。

<通遼>天正華意電氣設備有限公司 通遼無局放(SF6)工頻耐壓試驗裝置企業-可接大單

通遼工頻高壓局放試驗裝置 操作方法1、打開包裝箱，將儀器取出。2、取出耳機，將插頭插入耳機插孔。3、測試（1）按開機鍵，屏幕顯示圖3字樣，如果顯示屏顯示電壓不足，應先充電，然后再使用。（首次充電不少于12小時）（2）、調靈音量，首先將主機面板上音量調節到合適程度。（3）、將偵測器上的望遠鏡對準要檢測的絕緣子或其他高壓電氣設備（如高壓開關等）進行偵測，如耳機中出現“咔嚓咔嚓”的放電音，且液晶顯示器顯示數字，說明該絕緣子性能不好，若“咔嚓”聲音很大，說明其損壞的程度已經很大，應重點注意。（4）、在線桿、變壓器附近檢測，應沿線桿或變壓器周圍對同一絕緣子或電氣設備做多點檢測，避免誤判。（5）、在變電站檢測時，如果放電地方多，放電量比較大，液晶顯示器數值較大，分辨不出大小，這時應將音量旋扭調至適當位置，以液晶顯示為主，耳機聲音為輔的原則進行定位檢測時，如望遠鏡對準該絕緣子時顯示的數值大，而偏離該絕緣子時數值變小或?yàn)榱悖f明該絕緣子有放電故障或絕緣下降，停電檢修時，應重點注意。（6）、為了節約電池電量，延長激光使用壽命，測試結束后，關掉激光開關與瞄準鏡內照明電源。

<通遼>天正華意電氣設備有限公司
通遼無局放(SF6)工頻耐壓試驗裝置企業-可接大單 <通遼>天正華意電氣設備有限公司

通遼工頻高壓局放試驗裝置校正脈沖發生器 用途與適用范圍JZF—10校正脈沖發生器是一個小型的價廉的電池供電的局部放電校正器，它體積小，重量輕，便于攜帶，同步方便，適合作為大量的現場測試和工廠產品測試的校正脈沖發生器。它可以以三種放電量的注入范圍向試品兩端注入頻率為1.2KHz左右的校正脈沖。適合于國際電工委員會IEC—270所的任何一種試驗電路2、主要規格及技術參數輸出電荷量檔位：5 PC、10 PC、20 PC 、50PC極性：正負交替重復頻率：1.2KHz頻率變化范圍： ＞±100Hz脈沖上升沿時間：　100us注入電容：10PF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）、輸入單元使用說明1、概述：輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗，本輸入單元能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為L(zhǎng)CR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。2、檢測靈敏度及輸入單元允許電流值：參照J(rèn)F-2007多通道局部放電檢測儀3、檢測阻抗的選擇：適當?shù)倪x擇輸入單元可獲得較佳的檢測靈敏度，檢測阻抗的選擇原則是保證LCR檢測回路的諧振頻率F。落在所選擇的放大器頻帶內。簡單粗略的選擇方法是：從輸入單元初級電感兩端上向主回路看過去所具有的電容量（通常為試品電容與耦合電容的串聯值即試品電容與耦合電容的積除以它們的和），使其落在輸入單元銘牌上所標調諧電容范圍的中間值附近，這樣選出的輸入單元就是合適的輸入單元。所謂調諧電容中間值是指兩端電容值乘積的平方根，選擇接近這個值的輸入單元可得到的靈敏度。

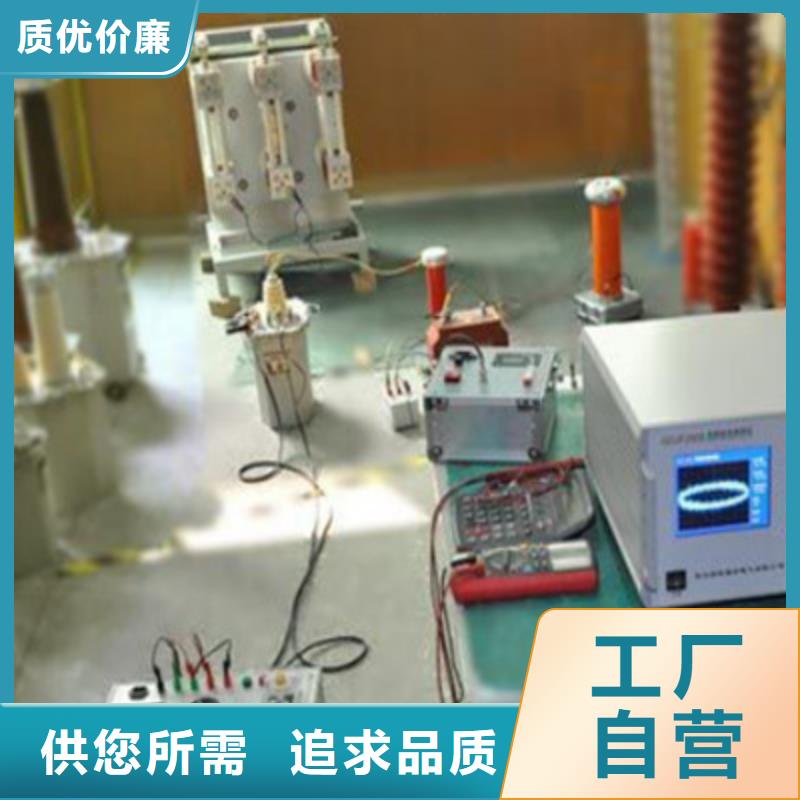

通遼工頻高壓局放試驗裝置 校正脈沖發生器予以校正。注意：方波測量盒應盡量靠近試品的高壓端。紅端子引線接高壓端。然后調節放大器增益調節，使該注入脈沖高度適當（示波屏上高度2cm以下），使數字表讀數值與注入的已知電量相符。調定后放大器細調旋鈕的位置不能再改變，需保持與校正時相同。校正完成后必須去掉校正方波發生器與試驗回路的連接。（3）測試操作：接通高壓試驗回路電源，零標開關至“通”位置，緩緩升高試驗電壓，橢圓上出現兩個零標脈沖。旋轉“橢圓旋轉”開關，使橢圓旋轉到預期的放電處于有利于觀測的位置，連續升高電壓，注意次出現的持續放電，當放電量超過規定的值時的電壓即為局部放電起始電壓。在規定的試驗電壓下，觀測到放電脈沖信號后，調節放大器粗調開關（注意：細調旋鈕的位置不能再變動），使顯示屏上放電脈沖高度在0.2~2cm之間（數字電壓表上的PC讀數有效數字不能超過120.0），超過120至需要降低增益檔測量。注意：本儀器使用數字表顯示放電量，其滿度值定為100超過該值即為過載，不能保證精度，超過該值需撥動增益粗調開關轉換到低增益檔。試驗過程中常會發現有各種干擾，對于固定相位的干擾，可用時間窗裝置來避開。合上開關用一個或兩個時間窗，并調節門寬位置來改變橢圓上加亮區域（黃色）的寬度和位置，使其避開干擾脈沖之處，用時間窗裝置可以分別測量產生于兩個半波內的放電量。三倍頻感應法的試驗步驟：將高頻電源接入儀器后面板的高頻電源插座，并將電源開關置于“開”的位子，其他試驗方式同前試驗。

<通遼>天正華意電氣設備有限公司 通遼無局放(SF6)工頻耐壓試驗裝置企業-可接大單
通遼無局放(SF6)工頻耐壓試驗裝置企業-可接大單 <通遼>天正華意電氣設備有限公司

通遼工頻高壓局放試驗裝置 介質內單個氣泡在交流電壓下的局部放電過程U(t)一一外施交流電壓Uc(t)一一氣泡不擊穿時在氣泡上的電壓Uc’(t)一一有局部放電時氣泡上的實際電壓Vc一一氣泡的擊穿電壓Y r一一氣泡的殘余電壓 Us—局部放電起始電壓(瞬時值)Ur一一與氣泡殘余電壓v r對應的外施電壓Ir一一氣泡中的放電電流電極間總電容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca電極間施加交流電壓 u(t)時，氣泡電容Cc上對應的電壓為Uc(t)。如圖2—1所示，此時的Uc(t)所代表的是氣泡理想狀態下的電壓（既氣泡不發生擊穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施電壓U(t)上升時，氣泡上電壓Uc(t)也上升，當U(t)上升到Us時，氣泡上電壓Uc達到氣泡擊穿電壓氣泡擊穿，產生大量的正、負離子，在電場作用下各自遷移到氣泡上下壁，形成空間電菏，建立反電場，削弱了氣泡內的總電場強度，使放電熄滅，氣泡又恢復絕緣性能。這樣的一次放電持續時間是極短暫的，對一般的空氣氣泡來說，大約只有幾個毫微秒(10的負8次方到10的負9次方秒)。所以電壓Uc(t)幾乎瞬間地從Vc降到Vr，Vr是殘余電壓；而氣泡上電壓Uc‘(t)將隨U(t)的增大而繼續由Vr升高到Vc時，氣泡再—次擊穿，發生又—次局部放電，但此時相應的外施電壓比Us小，為(Us-Ur)，這是因?yàn)闅馀萆嫌袣堄嚯妷篤r的內電場作用的結果。Vr是與氣泡殘余電壓Yr相應的外施電壓，如此反復上述過程，即外施電壓每增加(Us-Ur)，就產生一次局部放電．直到前—次放電熄滅后，Uc’(t)上升到峰值時共增量不足以達Vc(相當于外施電壓的增量Δ比(Us-Ur)小)為止。

通遼工頻高壓局放試驗裝置 使用技術及注意事項1、因各生產廠家絕緣子的材料和制作工藝略有不同，偵測到放電故障后儀器顯示的數值也不同。2、聽到故障聲音后（故障聲音包括放電產生的高頻聲音和絕緣子本身絕緣電阻下降發出的高頻雜音），原則上應按常規方法有針對性的檢修，外觀檢查，清洗，擦拭等。3、擦拭后，仍能聽到故障聲音，說明此絕緣子不是污染放電，已經嚴重劣化。4、在干燥天氣10KV（距離6-18M），27KV（距離6-10M），35KV（距離10-22M），110KV（距離20-40M），220KV（距離30-45M），500KV（距離35-50M），線路聽到故障聲音后〔顯示分貝值大于20（參考值）〕，說明此絕緣子絕緣不良或27KV以上絕緣子串絕緣電阻降低（靈敏度調至）。5、偵測閃絡故障時，受天氣狀況影響（如晴天，陰天，下霧天）所測數值有所不同。在同一絕緣子上，如晴天檢測不到故障聲音，而在下霧天能夠檢測到，說明該絕緣子故障較小，如晴天能直接檢測到故障聲音，說明故障已比較大。6、在一定濕度下（如早上，下霧天）沒有聽到放電音，可減少絕緣子擦洗次數，避免大面積盲目擦拭每個絕緣子，省工省時，減輕工作量。7、在晴天時對變電站高壓接頭在3-6米偵測時，10KV顯示分貝值大于20；35KV顯示分貝值大于30；110KV顯示分貝值大于40；220KV顯示分貝值大于45；500KV顯示分貝值大于60；即接觸不良應引起點注意（參考值）。8、在干燥天氣偵測到的絕緣子故障音多為低阻和閃絡故障，濕度較大的天氣多為污染故障（包含低阻和閃絡故障）。9、在同一條線路上，可對多個絕緣子比較，可迅速判斷出故障絕緣子。10、在同一條線路上，聽到多個絕緣子故障聲音后，應首先檢查分貝值大的絕緣子故障，再檢查分貝數值比較小的絕緣子故障。11、運行中的汽車，人體走動，都會產生超聲波，但不是連續性的，有時會干擾機器，應注意區別。
