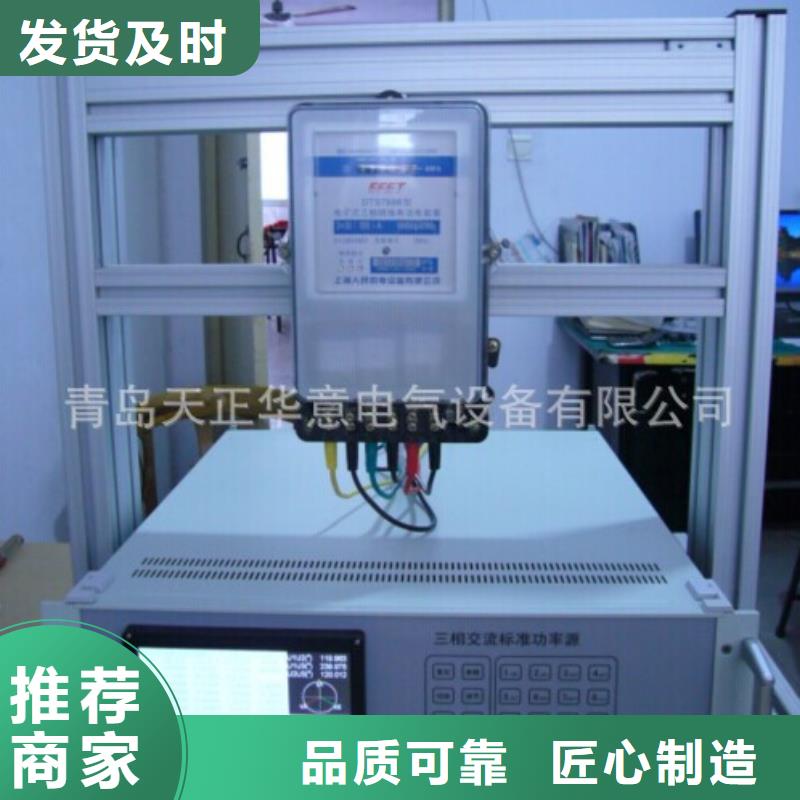

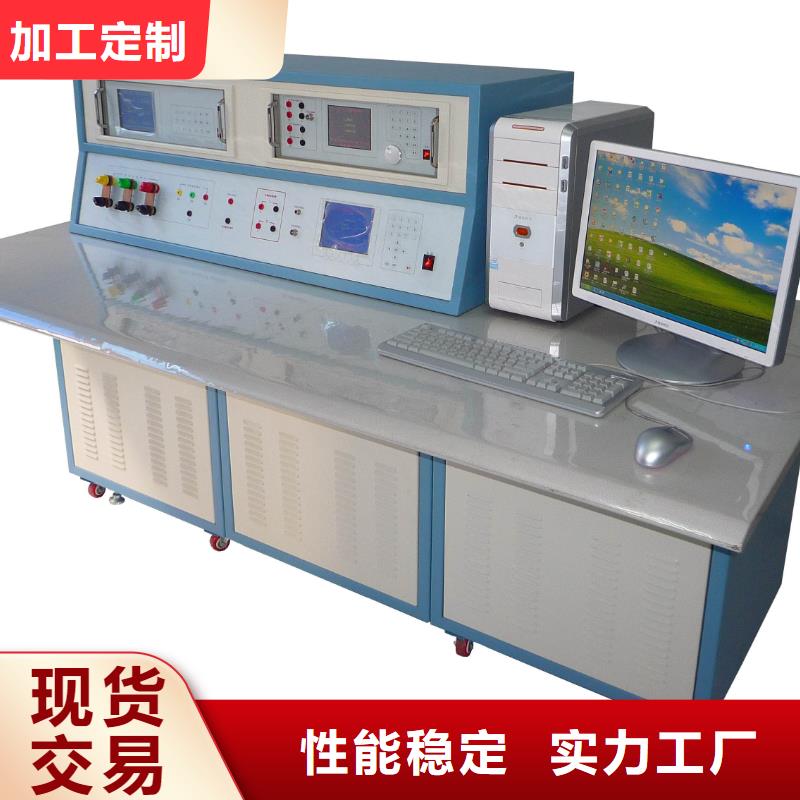

山西三相標準功率源儀器前面板左側是液晶顯示器，右側是按鍵區，儀器的后面板為接線端子部分，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-為電流流出端，其他各檔端子為電流流入端 ；脈沖信號接口、232串行口（用于上傳保存的數據至計算機）。當儀器有交流電源可用時，盡量使用外接交流電源。如果經常在無交流電源的情況下使用，儀器須及時充電，避免電池深度放電影響電池壽命，每次充電時間應在4小時以上。?儀器的配件箱尺寸，如圖二所示：圖二2、鍵盤操作鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、?、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。

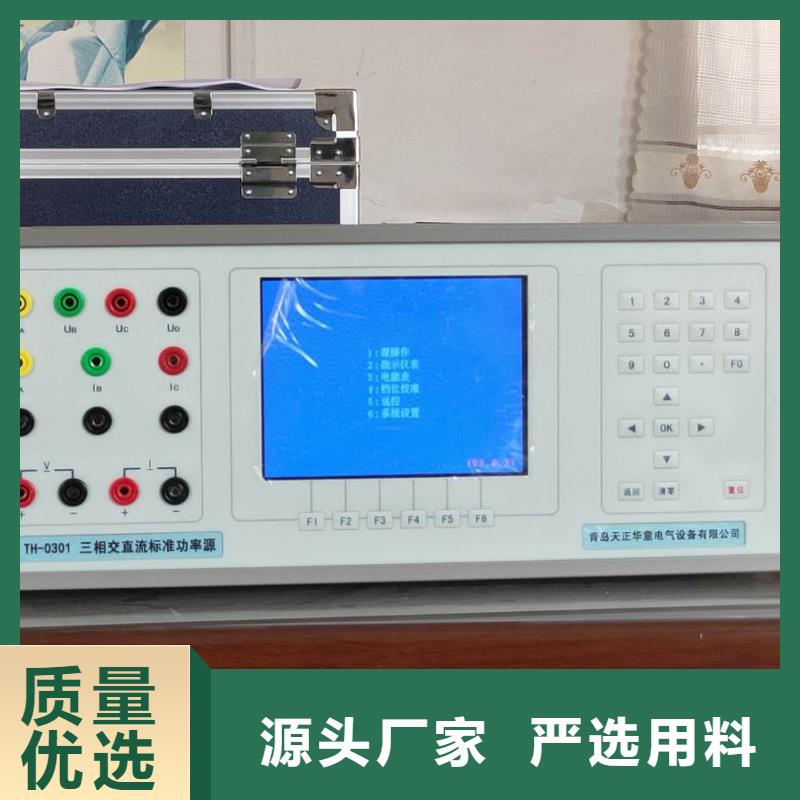

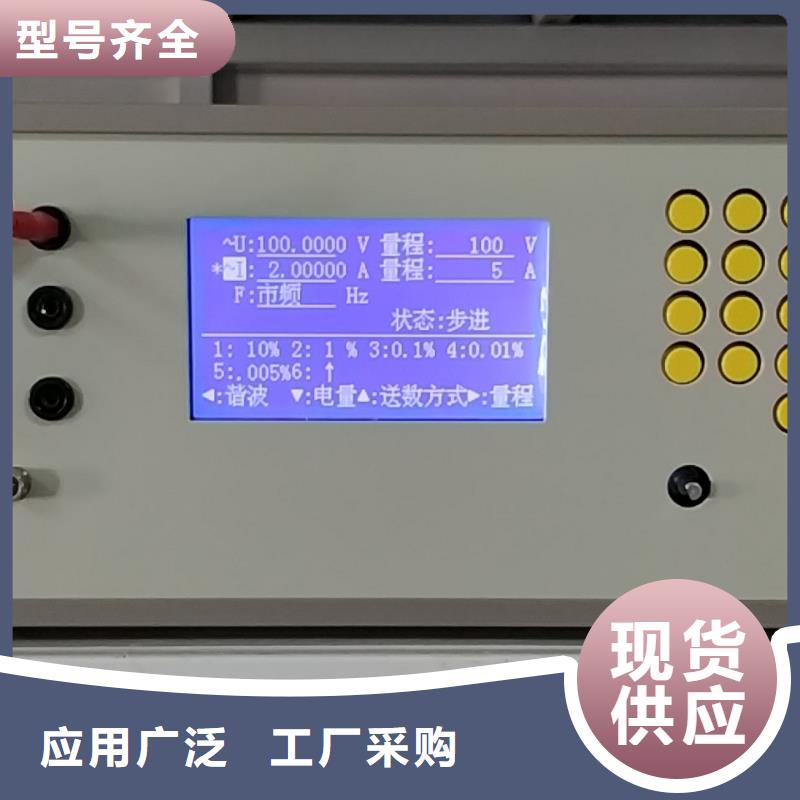

山西三相標準功率源主菜單開機后液晶顯示器出現圖3所示主菜單界面，根據主菜單提示，按液晶顯示器右邊數字鍵進入相應子菜單。如交直流指示儀表校驗的全部操作可在“2：指示儀表”中完成。5．3 源操作“源操作”分為“交流輸出設置”操作和“直流輸出設置”操作。功能是在裝置輸出范圍內，在“交流輸出設置”或“直流輸出設置”界面中設置所需的輸出電量。5. 3. 1交流源輸出設置在主菜單中，按“1”鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”顯示如圖4。在這里，可根據需要對交流源輸出進行設置。圖的上半部分（輸出檢測）顯示內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置。⑵ 頻率欄中初始狀態為標頻50Hz。按屏幕下方“頻率”鍵進入“交流頻率輸出設置”界面后，按“9”（市電/標頻）鍵，可將頻率由“標頻”狀態轉成“市電”狀態并且頻率欄中顯示“市電”。⑶ 在圖4中按屏幕下方“因數”鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”,頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前所設置的電壓、電流檔位；相別、接線方式的狀態；電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。其中：“交流XX（XX為電壓，或電流，或因數，或角度，或諧波，或頻率）輸出設置”是提示當前設置的對象。可通過按屏幕下方六個按鍵和右邊的按鍵，根據提示選擇不同的操作對象和操作方式。⑴ 在“交流電壓輸出設置”界面中：按數字鍵“1～5”是分別步進調節升或降，所設定相別（相別欄顯示“ABC”時，為三相統一調節）的當前“電壓檔位”10％～0.005％幅值。
