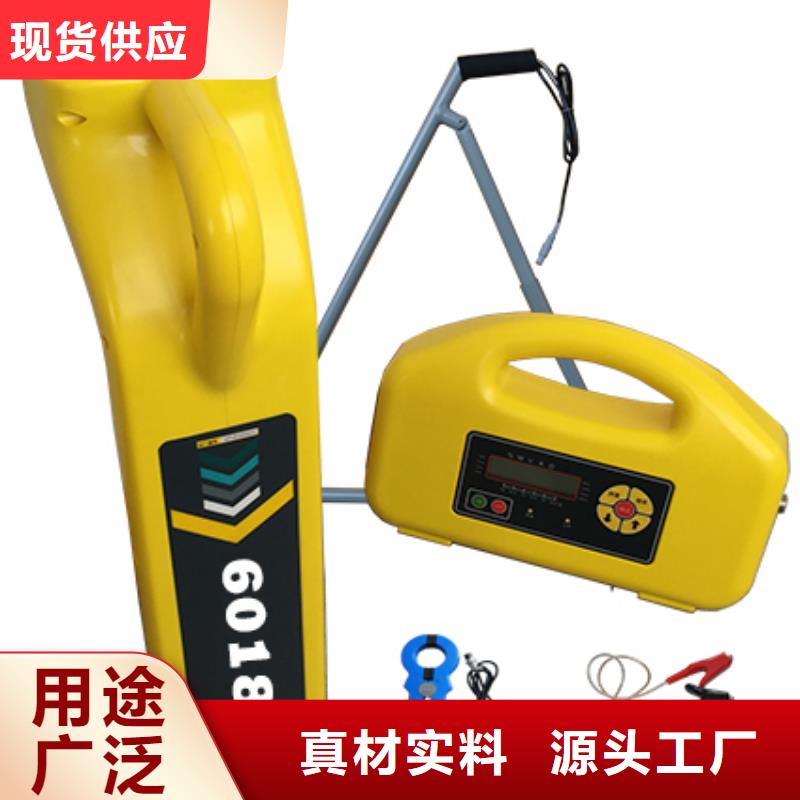

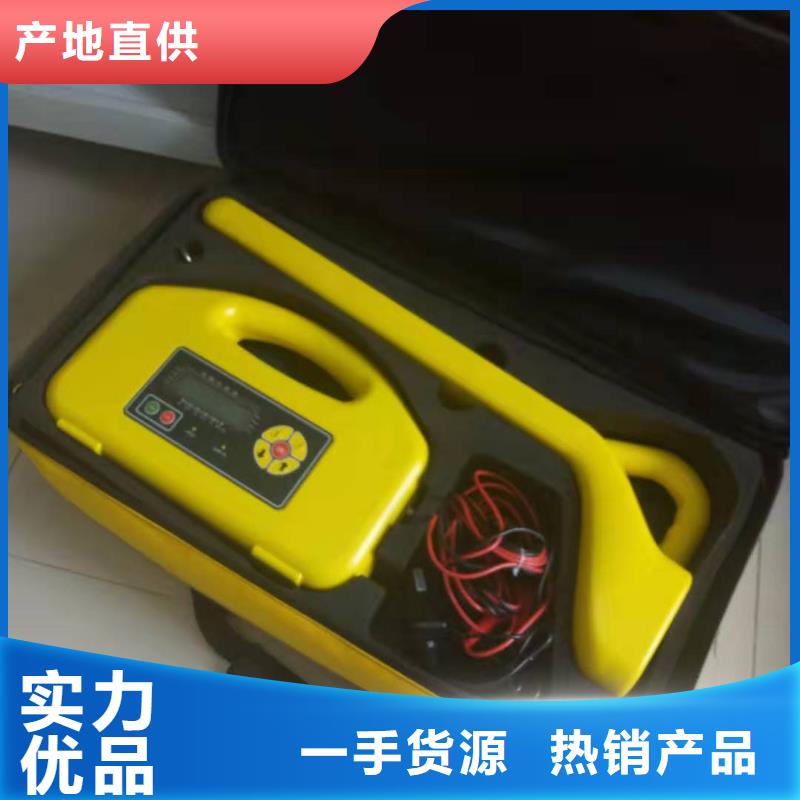

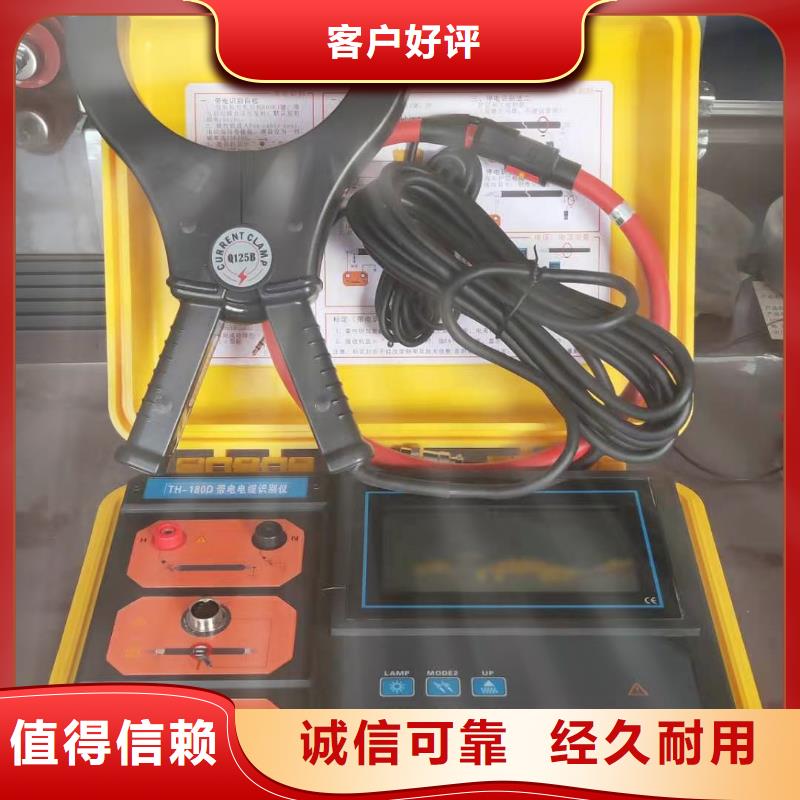

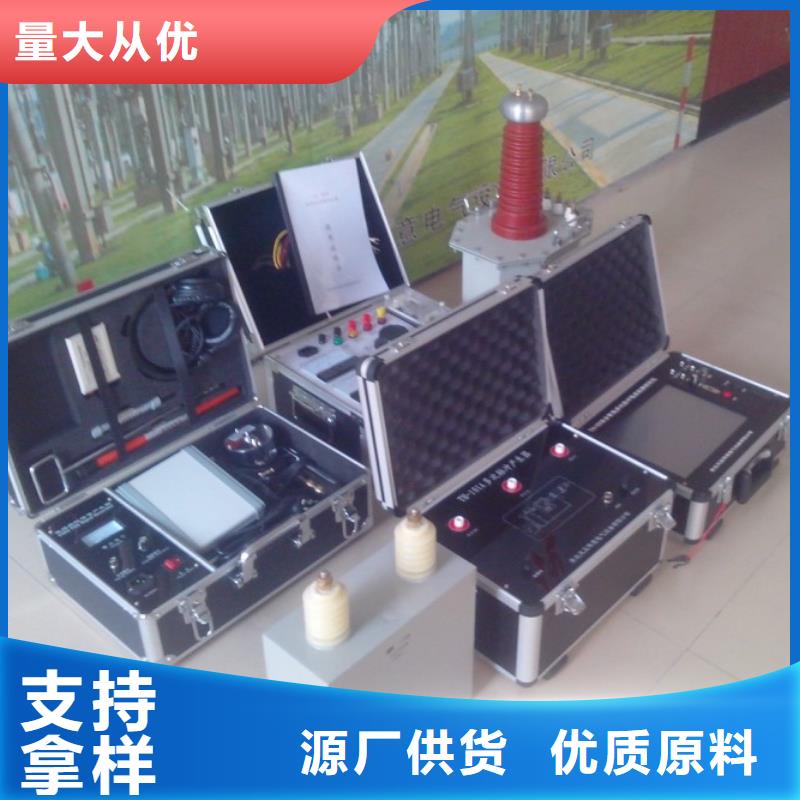

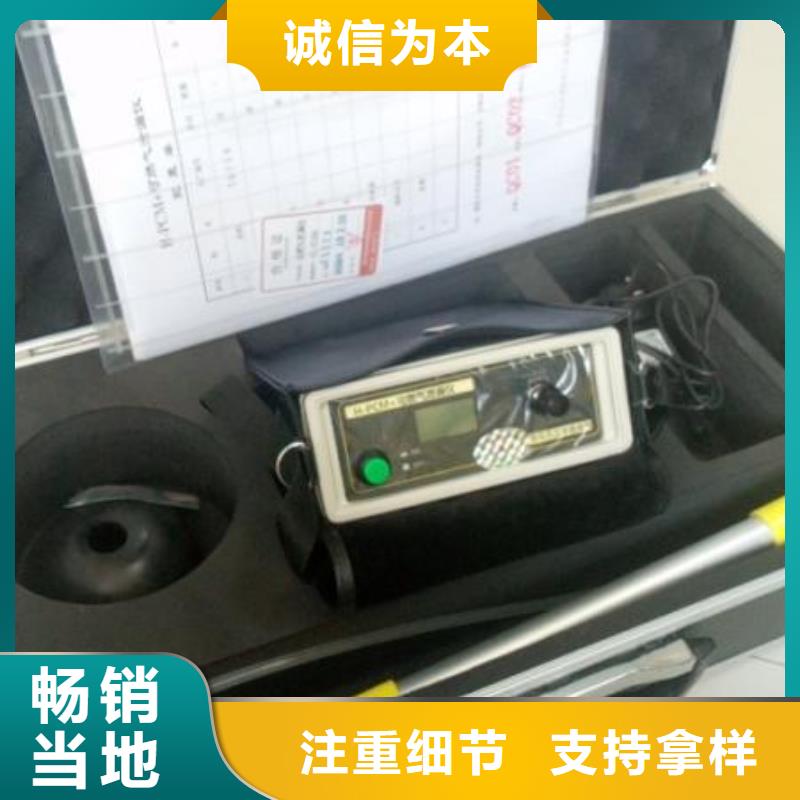

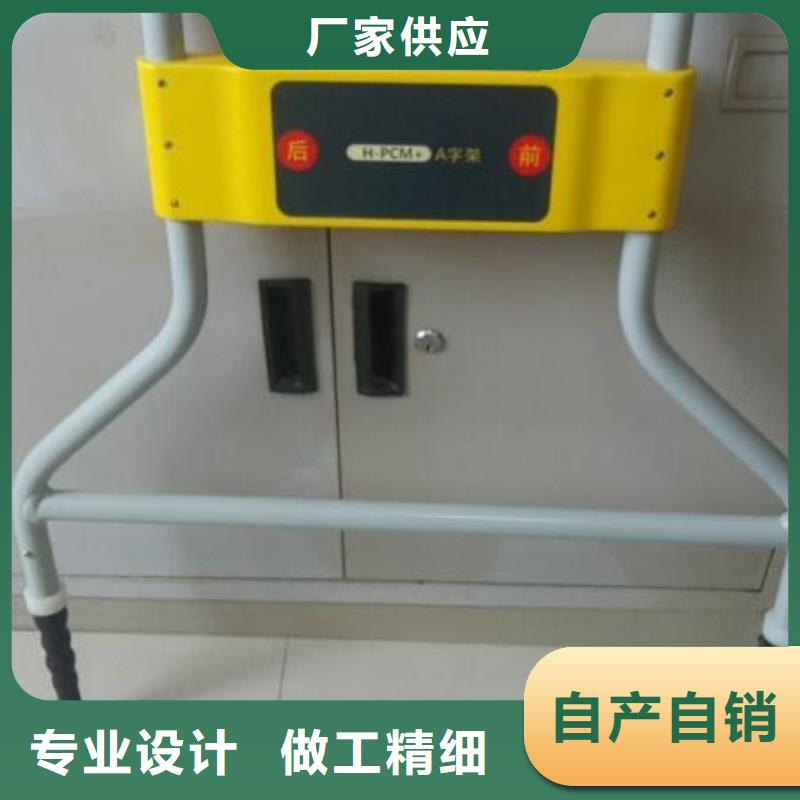

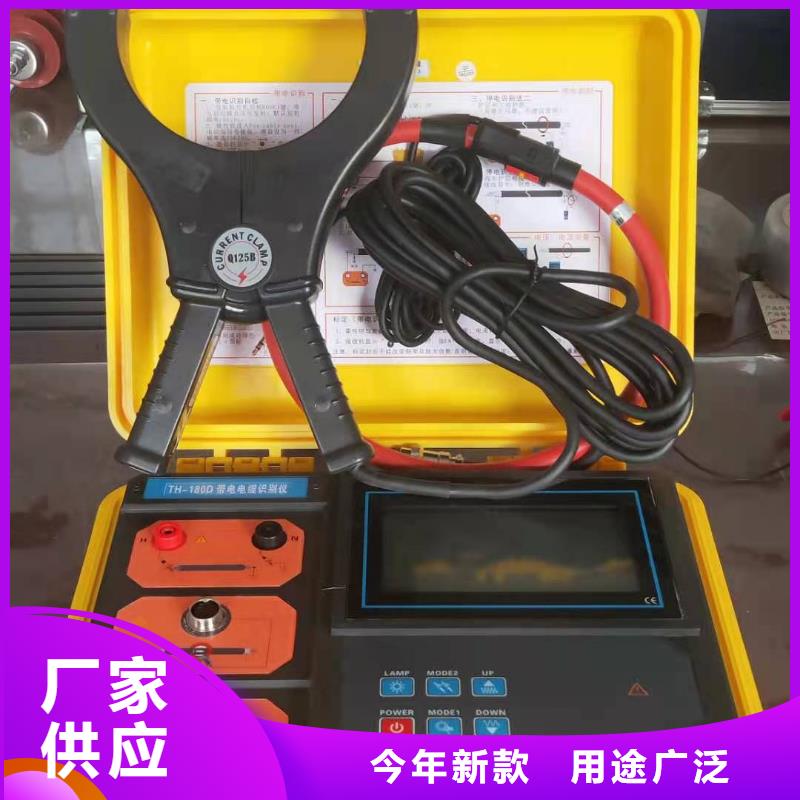

江蘇淮安地埋電纜管線探測儀智能電纜綜合探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器等組成。管線路徑探測能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有一定抗干擾能力， 能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。儀器具有以下特點：1.多種探測模式：經典定位模式，導線巡航模式，信號曲線模式；2.經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。3.導線巡航模式：360°管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作4.信號曲線模式：可顯示歷史信號強度曲線，通過觀察不同位置信號強度曲線的變化，尋找線纜位置。5.GPS測繪功能：用戶可通過手機APP內部的地圖查看接收機測繪的地下管線地理坐標，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。6.電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。7.內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。8.全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。9.多種探測頻率：6種主動探測頻率和4種被動探測頻率。10.發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。11.發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。12.儀器下方內置高亮照明燈，方便夜間作業。

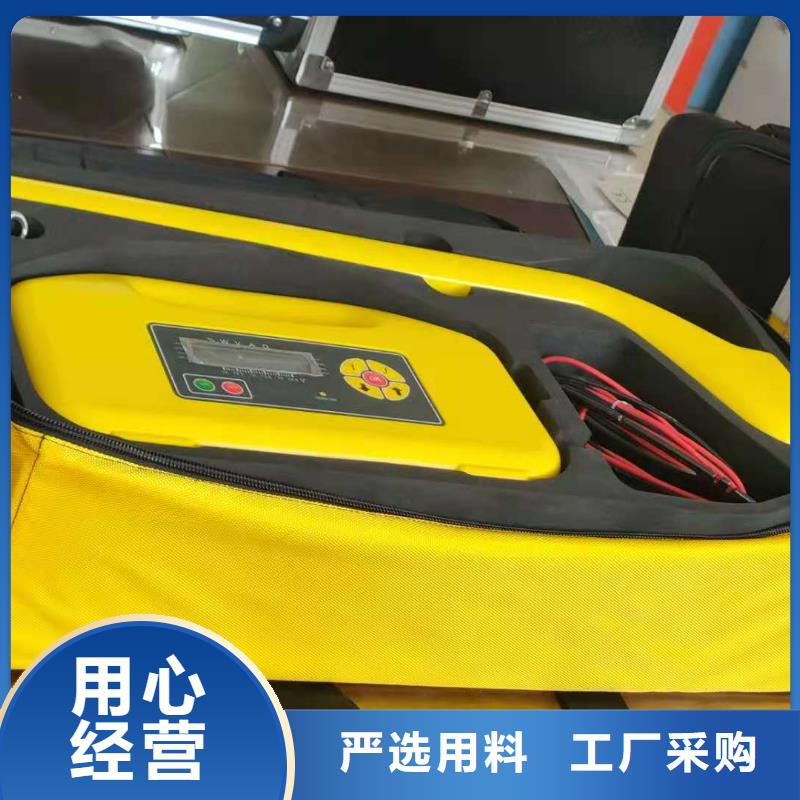

江蘇淮安地埋電纜管線探測儀界面介紹及管線電壓檢測長按開關鍵 ，打開發射機電源。發射機自動檢測連接的附件，并工作在直連模式。在直連狀態下，將會首先進行管線自身電壓的測量，屏幕顯示如下：圖2-1-3 管線電壓測量界面若管線自身電壓超過限制（50V），則停留在電壓檢測界面，并顯示警告標志，不輸出信號以保護儀器不被損壞,屏幕顯示如下： 圖2-1-4管線電壓超壓警告界面若電壓正常，則數秒后自動輸出信號,屏幕顯示如下：圖2-1-5直連輸出界面顯示4、頻率選擇按頻率鍵 選擇發射頻率。六種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。開機默認1280 Hz。選擇哪種頻率并沒有標準，可根據以下原則和實際接收探測效果靈活選擇：?一般接地良好的電纜或管線，使用開機默認的1280Hz即能完成大部分測試。?長距離管線的跟蹤選擇較低頻率（640Hz和1280Hz）。低頻信號傳播距離長，而且不容易感應到其他管線上；而且這兩種為復合頻率信號，接收機能夠進行跟蹤正誤提示。?一般管線的跟蹤可以使用中高頻率（8kHz），信號傳播距離比較遠，對其他管線的感應也不是很強。?高阻管線（如對端浮空的電纜芯線、帶防腐層的管道、鑄鐵管等），選用較高頻率（33kHz、82kHz或197kHz），高頻信號輻射能力強，但傳播距離較近，且易感應到其他管線。?在能夠正常探測的情況下，應優先選擇低頻。
