以下是:安徽省蚌埠市雷電沖擊發生器TH-0301交直流儀表校驗裝置大量現貨供應的產品參數
為了讓您更地了解我們的雷電沖擊發生器TH-0301交直流儀表校驗裝置大量現貨供應,我們精心制作了產品視頻。請花1分鐘時間觀看,您會發現更多細節和優勢。
以下是:安徽蚌埠雷電沖擊發生器TH-0301交直流儀表校驗裝置大量現貨供應的圖文介紹


安徽蚌埠雷電沖擊發生器 輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面3.2.73.2.7.1充電回路參數:也就是設置主回路的參數,?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【充電電壓變比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。系統提供1000V以下和1000V以上電壓值的調整,里面的時間和增量都可以進行微調,調整數據不宜過大。?完成設置:點擊【確認/返回】按鈕完成參數的設置。3.3試驗結束?旋上急停按鈕,用接地棒對電容進行放電,確認電容沒有電。?取下高壓端線和低壓端線,再取下試品。?如果試驗中,試品燒壞,清理臺面。?關閉電源開關。4故障指示4.1當前充電電壓大于設定電壓的10%:?檢查直流分壓器的高壓端與低壓端的連接是否可靠連接;?檢查直流分壓器的BNC插頭是否可靠連接,重新插拔一次;4.2急停按下,請旋開按鈕:?該信息表示急停按鈕按下,設備處于待機狀態,若要重新啟動設備,請先旋開急停按鈕;5維護事項5.1日常維護5.1.1應定期清潔。建議一周一次。5.1.2檢查絕緣是否良好5.1.3檢查電氣連接是否有不良。5.1.4地線是否連接完好。5.1.5檢查接線端子有無松動現象,各電氣連接接觸是否良好。5.1.6保持測溫線頭干凈。5.2長期停放時的維護保養措施5.2.1長期停放時,應注意絕緣、防潮、防銹等。5.2.2長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。



天正華意電氣設備(蚌埠市分公司)擁有完善、配套的生產設備,經驗豐富的專業技術人才和生產操作規程,形成了自主設計、不斷創新,規模生產的現代企業科技平臺,企業生產經營的 大電流發生器產品,嚴格按照標準及行業標準生產,產品經相關省市質量監督檢驗院檢測,各項指標均為合格。
天正華意電氣設備(蚌埠市分公司)以”品種齊全,價格優惠,誠信經營,服務至上,質量保證”的生產經營理念,竭誠為廣大客戶服務。

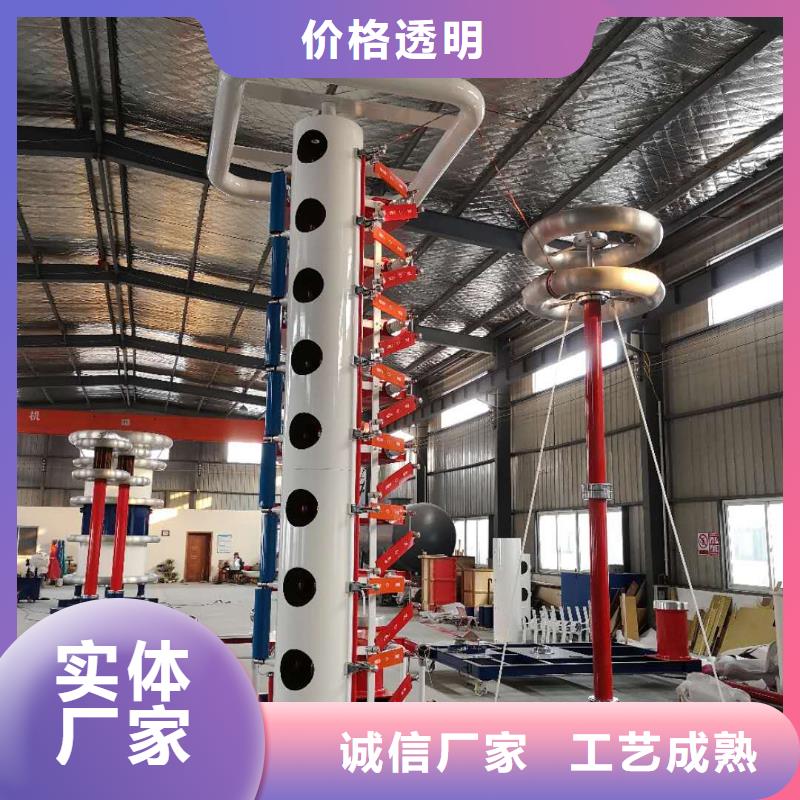

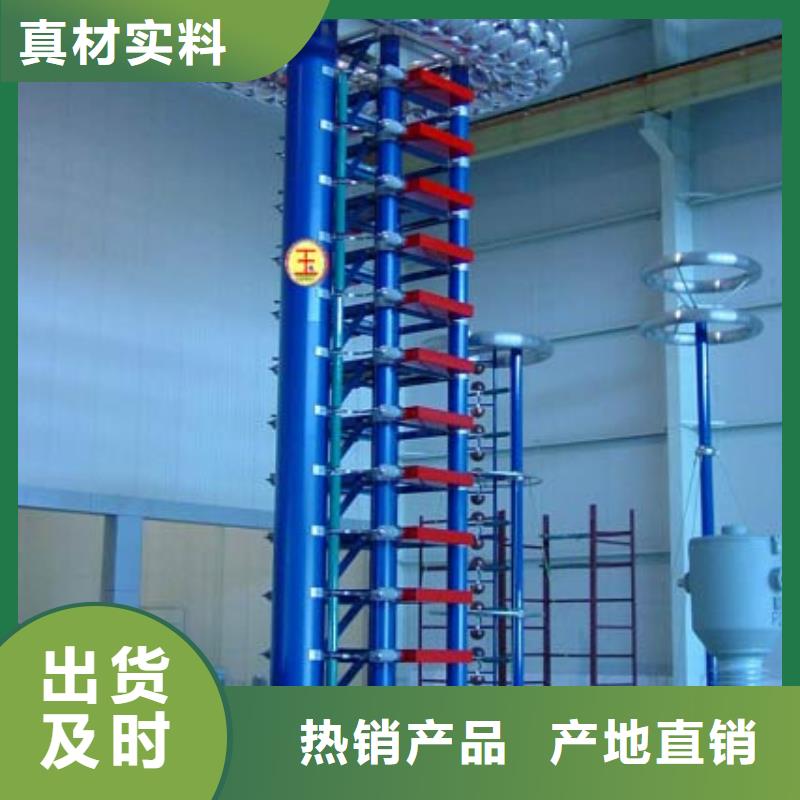

安徽蚌埠雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體(Haefely結構)1、結構特點(含直流充電裝置) 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式,由單只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成一級。本體設備為18級,組成組合塔式結構,各級逐級疊接,拆裝檢修方便,整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統:電容器的高壓端各有一套自動接地裝置(德國Highvolt公司技術),當停止充電或按下緊急按鈕時自動接地系啟動,發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式,充電電壓為100kV。手動、自動控制調壓,從零至150KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化裝置,外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。



安徽蚌埠雷電沖擊發生器 大型高壓發電機的超低頻耐壓試驗方法對發電機的超低頻耐壓試驗操作方法與以上對電纜的操作方法相似。下面就不同的地方作重點補充說明。1、在交接、大修、局部更換繞組以及常規試驗時,均可進行此項試驗。用0.1Hz超低頻對電機進行耐壓試驗,對發電機端部絕緣的缺陷比工頻耐壓試驗更有效。其原因是在工頻電壓下,由于從線棒流出的電容電流在流經絕緣外面的半導體防暈層時造成了較大的電壓降,因而使端部的線棒絕緣上承受的電壓減小;而在超低頻情況下,此電容電流大大減小了,半導體防暈層上的壓降也大為減小,故端部絕緣上電壓較高,便于發現缺陷。2、連線方法:試驗時應分相進行,被試相加壓,非被試相短接接地。如圖10所示3、按照有關規程的要求,試驗電壓峰值可按如下公式確定:Umax=√2βKUo其中Umax :為0.1Hz試驗電壓的峰值(kV)β:0.1Hz與50Hz電壓的等效系數,按我國規程的要求,取1.2K:通常取1.3∽1.5 一般取1.5Uo :發電機定子繞組額定電壓(kV)例如:額定電壓為13.8 kV的發電機,超低頻的試驗電壓峰值計算方法為: Umax=×1.2×1.5×13.8≈35.1(kV)4、試驗時間按有關規程進行5、在耐壓過程中,若無異常聲響、氣味、冒煙以及數據顯示不穩定等現象,可以認為絕緣耐受住了試驗的考驗。為了更好地了解絕緣情況,應盡可能監視絕緣的表面狀態,特別是空冷機組。經驗指出,外觀監視能發現儀表所不能反映的發電機絕緣不正常現象,如表面電暈、放電等。

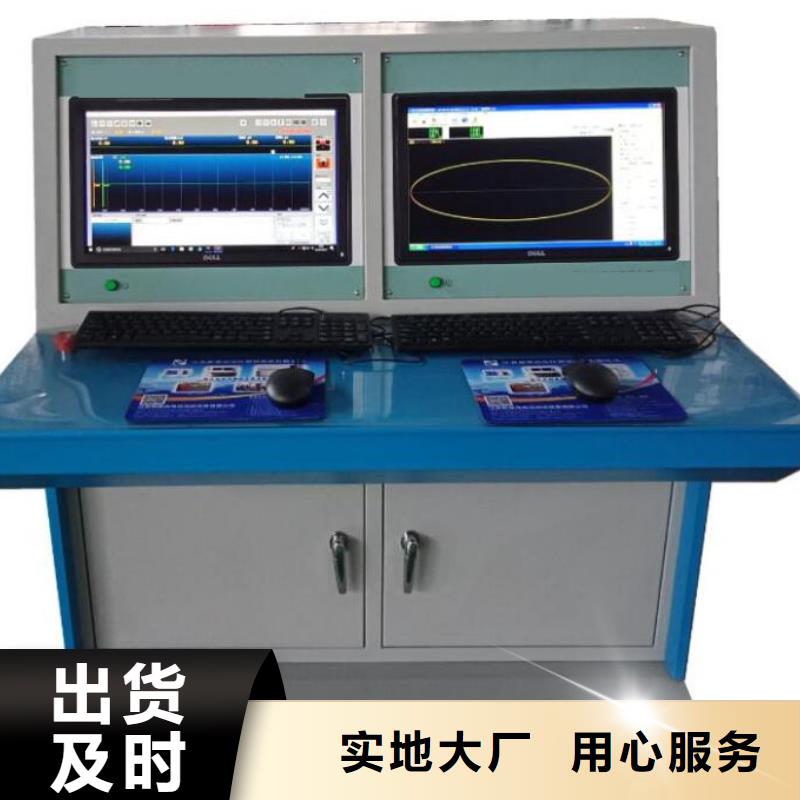

安徽蚌埠雷電沖擊發生器 系統參數設置:設置控制系統的組成,個功能模塊的動作方式,以及系統硬件參數設置,一旦設備調試好,嚴禁隨意改動系統參數。進入方式:在參數設置頁面點擊【系統參數】切換到密碼輸入界面(圖7-4)。由于系統調試涉及重要的參數調整,必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后,點擊“確定”按鈕,進入系統參數設置界面(圖7-5)圖7-5 系統參數設置5.3.4.充電回路參數:也就是設置主回路的參數。?【充電電壓】:用來設置系統設置電壓,防止在設置參數是設置電壓過高情況。?【直流分壓比】:設置充電電壓的采樣分壓器分壓比值,正確的分壓比可以直觀的以數字方式準確的檢測(和設置)到充電電壓。?【充電速度】:數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】&【英文】:切換系統語言,紅色為當前系統模式。?本體球隙、陡波球隙參數設置:球隙的自動調整與設置的充電電壓對應表;?完成設置:點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離:下圖,根據在實際測試中的結果,記錄下充電電壓從小到大,所對應的球隙距離。輸入完畢后,點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。
雷電沖擊發生器TH-0301交直流儀表校驗裝置大量現貨供應_天正華意電氣設備(蚌埠市分公司),聯系人:楊經理,平度市平安路2號。
