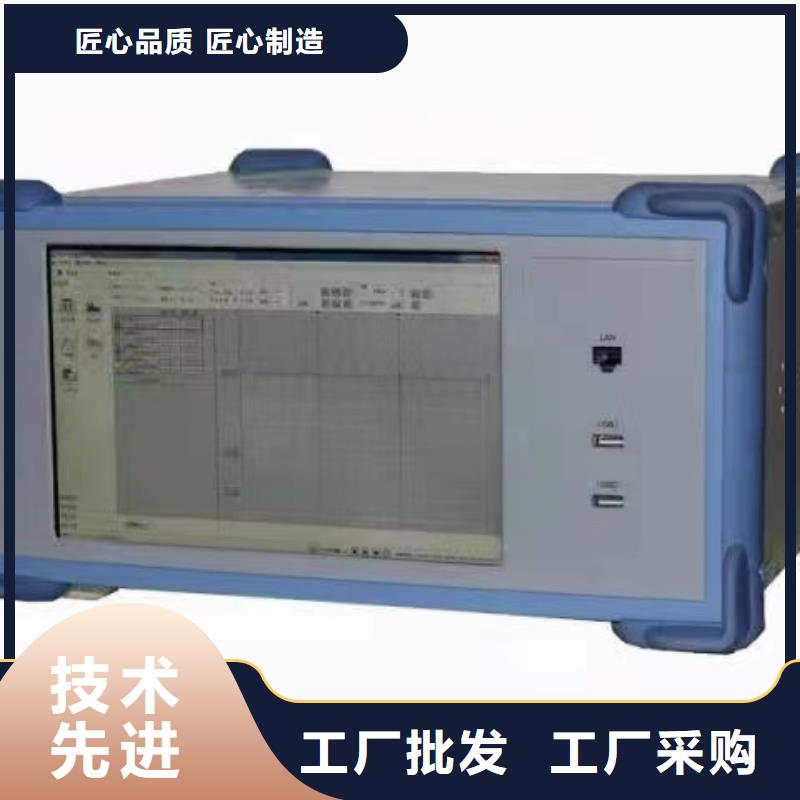

安徽阜陽錄波儀四、參量配置錄波儀配置的參量包括有24路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置，完整的設置功能需要聯機后使用PC軟件進行。參量配置功能由PMR.EXE的“功能菜單\參量配置”或TRIAL.EXE的“菜單\設置\參量配置”進入。在這個對話框里，對錄波儀的模擬通道、派生量、開關量進行設置。4.1.模擬通道表格各欄的定義：通道：模擬通道序號。單擊圖標切換模擬通道的運行、禁止。運行，禁止。類型：錄波儀定義了3種模擬通道類型，各自有不同的處理方法：交流通道：按均方根10ms計算一點有效值。直流通道：對采樣值平均，每10ms生成一點有效值。轉速通道：按信號過零點計算轉速。名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零額定頻率：對于交流通道、轉速通道，輸入信號的額定頻率；直流通道輸入0。小數位數：顯示時取小數的位數。變比一次：PT、CT、分流器的一次值變比二次：PT、CT、分流器的二次值。當不需要設置變比時，將”變比一次”、”變比二次”二欄清空。對于轉速信號，變比是極對數的含義。對于部分水輪機組，其轉子上的測速齒 的齒數與其極對數相同，此時應將極對數輸入對應的設置項。例如，某水輪機組的極對數為28，額定轉速為107.1rpm，其安裝于轉子上的齒 的齒數也是28。此時，應將”變比一次”設為1、”變比二次”設為28，并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時，儀表接收到的轉速信號，是每分鐘發生107.1×28 = 3000個脈沖，儀表使用極對數（28）計算：3000 / 28 = 107.1rpm，得到了機組實際的轉速。設置的極對數值，不影響發電機功角的計算。對于額定轉速為3000rpm的火電機組，應將”變比一次”、”變比二次”二欄清空。此頁面包含采樣頻率的選擇，程序根據此時打開的模擬通道數，自動給出了可選的 采樣頻率。模擬通道數與 采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗，錄波儀的基本采樣頻率（10KHz）可充分滿足準確度、響應時間的要求。4.2.派生量類型：派生量類型，見下表名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零小數位數：顯示時取小數的位數參量1-6：參與計算的參量，見下表設置要求：1．模擬參量，含模擬通道和派生量，名稱和代號必須 。2．模擬參量額定值不能為零。3．如果設置了模擬通道變比，則變比一次、變比二次都不能為零。4．派生量的參量1-6，依據類型不同，需要正確選擇。
